考虑到芯片在打线封装完毕后要进行测试，刚好最近芯片快要回来了，要准备测试相关的东西，要设计PCB来对芯片进行测试，所以用几篇推文来介绍一下PCB绘制工具Altium Designer (AD)的使用教程。
比较简单的是可以直接在原理图中的某个需要加大线宽的Net上放置一个PCB Rule:

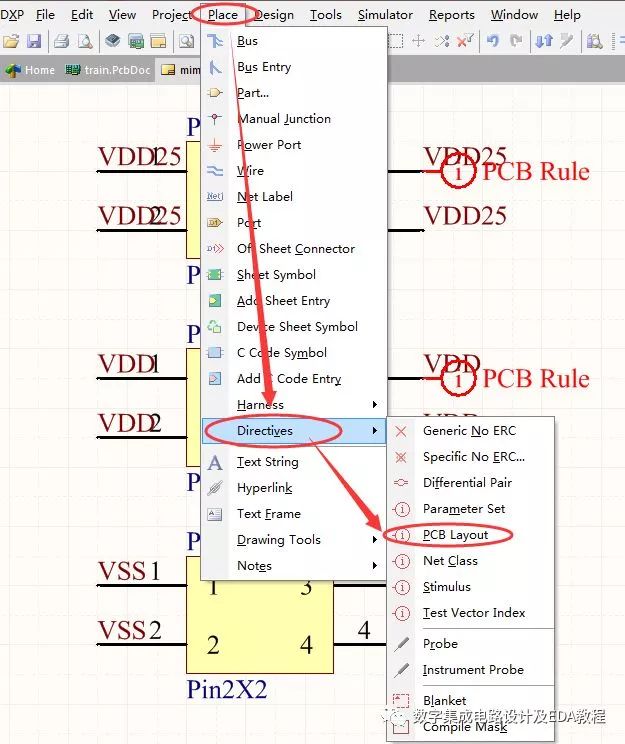

具体实现方式为：依次选择“Place”--"Directives"--"PCB Layout"来在原理图中创建一个PCB的规则指示：

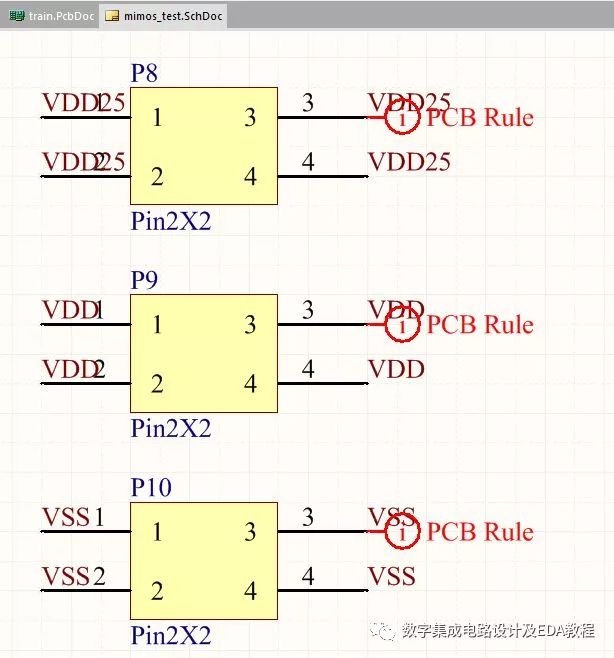

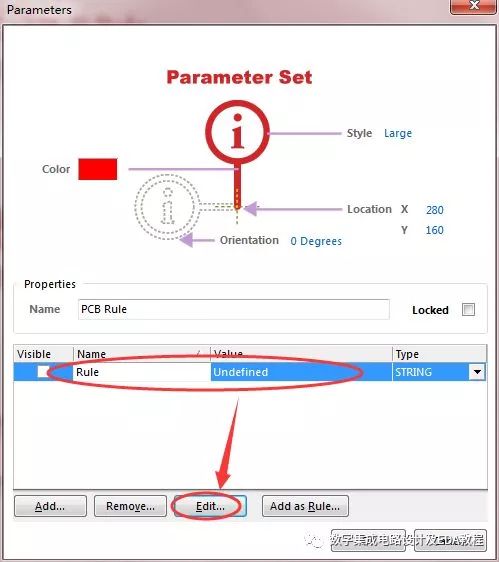

将PCB Rule放置到某个需要加宽的Net上，比如“VSS“，选中Rule并点击Edit进行编辑：

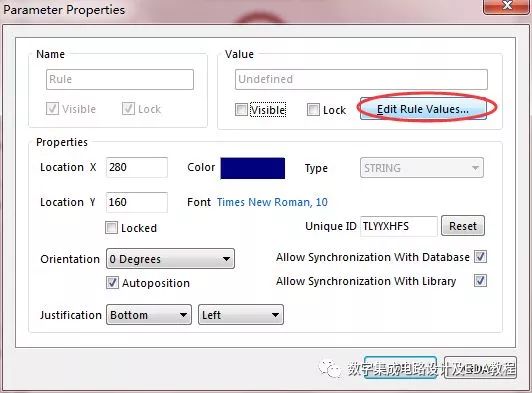

之后进入“Parameter Properties”参数性质设置中，点击“Edit Rule Values”:

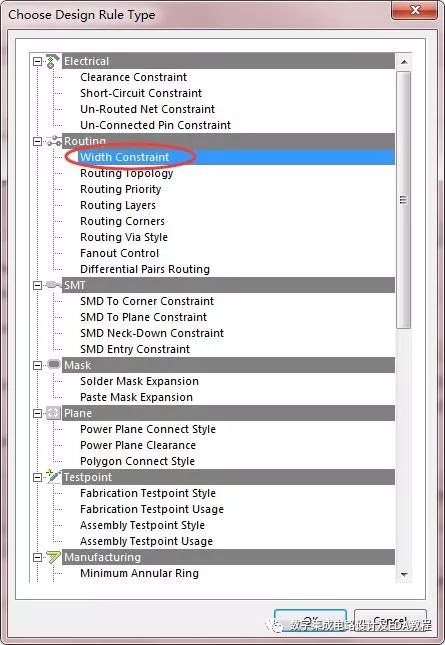

选择Routing中的Width Constraint（宽度约束）:

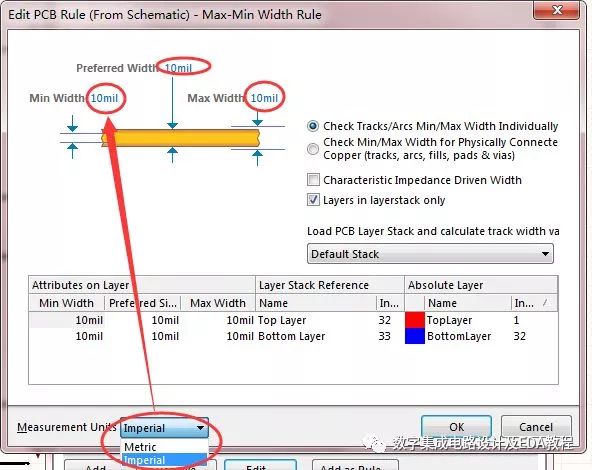

然后在左下角可以选择线宽的单位，上方填写最小值、优选值和最大值。

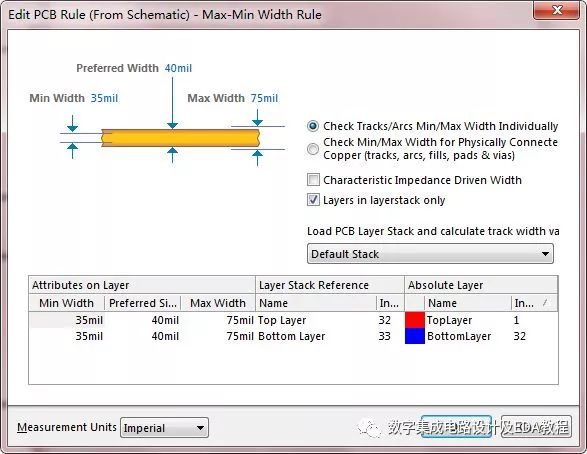

给出自己的电源地设置的值（供参考）：

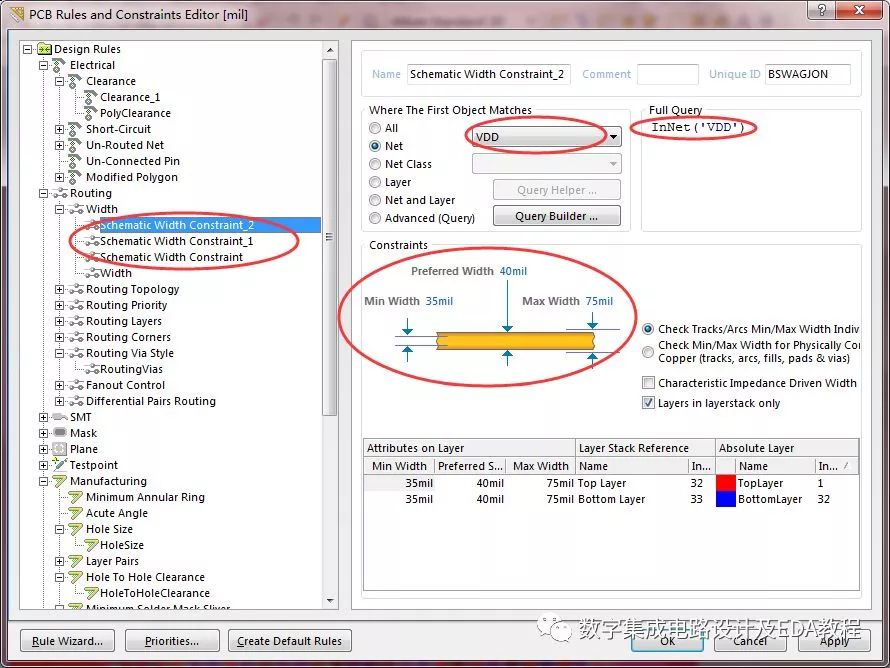

这样在从原理图更新到PCB时，我们可以在PCB Layout编辑页面看到里面的“Rule”规则里面会多出来几个Width的规则：
后边让软件自动布线时，软件会自动采用这种规则来对这些特殊的Net执行特殊的布线，类似于ICC里面为时钟线布线采用的dwds(double width double space)这种DNR。
