  • opencv 中affine函数实现旋转和平移

    图像旋转和平移是图像处理中常用的一种操作,opencv2和opencv3中对图像的旋转和平移都是通过仿射变换函数cv::warpAffine()来实现的。

    1、图像的旋转

    图像的旋转具体实现分为两步:先根据旋转角度和旋转中心获取旋转矩阵;然后根据旋转矩阵进行仿射变换,即可实现任意角度和任意中心的旋转效果。旋转矩阵的形式如下:

    其中,

    具体代码如下:

    cv::Mat src = cv::imread("lenna.jpg");
    cv::Mat dst;

    //旋转角度
    double angle = 45;

    cv::Size src_sz = src.size();
    cv::Size dst_sz(src_sz.height, src_sz.width);
    int len = std::max(src.cols, src.rows);

    //指定旋转中心
    cv::Point2f center(len / 2., len / 2.);

    //获取旋转矩阵(2x3矩阵)
    cv::Mat rot_mat = cv::getRotationMatrix2D(center, angle, 1.0);

    //根据旋转矩阵进行仿射变换
    cv::warpAffine(src, dst, rot_mat, dst_sz);

    //显示旋转效果
    cv::imshow("image", src);
    cv::imshow("result", dst);

    cv::waitKey(0);

    return 0;

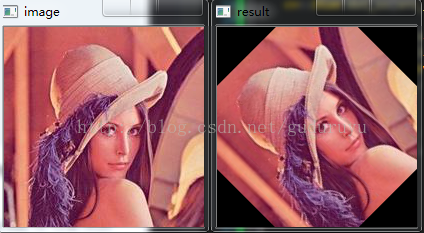

    结果如下:

    2、图像的平移

    图像的平移也分为两步:首先定义好图像的平移矩阵,分别指定x方向和y方向上的平移量tx和ty,平移矩阵的形式如下:

    cv::Mat src = cv::imread("lenna.jpg");
    cv::Mat dst;

    cv::Size dst_sz = src.size();

    //定义平移矩阵
    cv::Mat t_mat =cv::Mat::zeros(2, 3, CV_32FC1);

    t_mat.at<float>(0, 0) = 1;
    t_mat.at<float>(0, 2) = 20; //水平平移量
    t_mat.at<float>(1, 1) = 1;
    t_mat.at<float>(1, 2) = 10; //竖直平移量

    //根据平移矩阵进行仿射变换
    cv::warpAffine(src, dst, t_mat, dst_sz);

    //显示平移效果
    cv::imshow("image", src);
    cv::imshow("result", dst);

    cv::waitKey(0);

    return 0;

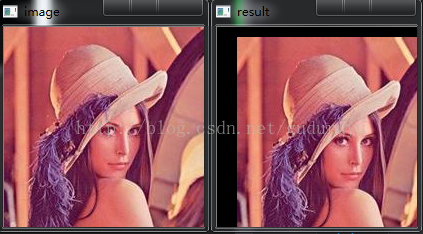

    平移结果如下:
