树莓派LCD显示器安装步骤

3.5inch RPi LCD (A)

产品特点

• 硬件分辨率为480×320
• 电阻式触摸控制
• 兼容并可直接插入任何版本树莓派
• 提供驱动（支持RaspbianUbuntuKali和Retropie系统）
• 支持FBCP软件驱动，可设置软件分辨率和双屏显示
• 和你的树莓派一样大
• 沉金工艺，精雕细琢

快速入门

硬件连接

连接GPIO接口，Raspberry Pi引出了40个GPIO管脚，而屏幕引出了26个管脚，连接时注意对应屏幕管脚和树莓派管脚。

您可以通过两种方法使用该LCD：方法一，给Raspbian/Ubuntu Mate/Kali和Retropie系统安装驱动。方法二，使用预装驱动的镜像。

方法一，安装驱动

请在树莓派官网下载最新版本的镜像（Raspbian/Ubuntu Mate/Kali或Retropie）。为了方便使用，这里提供Raspbian镜像

• 2019-07-10-raspbian-buster-full-------------提取码：s5x9

1) 将镜像文件下载到电脑上，并解压得到.img文件。

2) 将TF卡连接到电脑，打开Win32DiskImager.exe软件，选择第1步准备的.img文件，点击write烧写镜像。烧写完成后，安全弹出TF卡。

3) 将TF卡接入到树莓派上，启动树莓派，登录树莓派的终端（可以将树莓派接到HDMI显示器或用ssh远程登录）。

4) 先通过网络下载相关驱动代码，在执行相应的安装命令，在整个过程中确保可以正常联网。

1. git clone https://github.com/waveshare/LCD-show.git
2. cd LCD-show/
3. sudo ./LCD35-show

重启后即可使用（为了方便使用，可以调整屏幕显示方向，参见#设置显示方向）。

注意1：执行apt-get upgrade会导致LCD无法正常工作。此时需要编辑SD卡中的 config.txt 文件，并删除这一句：dtoverlay=ads7846。

注意2：在Raspbian-lite下，需要执行sudo ./LCD35-show lite命令，以安装驱动。

方法二，使用预装驱动的镜像

这里提供预装驱动的镜像，解压并把镜像写入到TF卡中（打开Win32DiskImager.exe软件，选择.img文件，点击「write」烧写镜像）。然后把卡插入树莓派就可以使用了。

• 3.5inch RPi LCD (A)启动镜像-基于2019-07-10-raspbian-buster-full-------------提取码：cyyv

设置显示方向

安装完触摸驱动后，可以通过运行以下命令修改屏幕旋转方向。

1. cd LCD-show/
2. #X可选0、90、180和270。分别表示LCD旋转0度、90度、180度和270度。
3. sudo ./LCD35-show X

在Raspbian-lite下的旋转命令如下：

1. cd LCD-show/
2. #X可选0、90、180和270。分别表示LCD旋转0度、90度、180度和270度。
3. sudo ./LCD35-show lite X

安装校准软件进行校准

• 本LCD可以通过xinput-calibrator程序进行校准。

• 运行以下命令，进行安装：

1. sudo apt-get install xinput-calibrator

• 点击任务栏的Menu键，选择Preferences -> Calibrate Touchscreen。

• 按显示提示进行触摸校准。

• 如果要保存这些触摸值，需要在以下路径新建一个99-calibration.conf文件(如果已存在则不需要新建)

1. /etc/X11/xorg.conf.d/99-calibration.conf

• 将触摸参数（不同LCD，下图数据可能不同）保存至99-calibration.conf，即可

安装虚拟键盘

1. 执行以下命令安装相应软件

1. sudo apt-get update
2. sudo apt-get install matchbox-keyboard
3. sudo nano /usr/bin/toggle-matchbox-keyboard.sh

2. 复制以下内容到toggle-matchbox-keyboard.sh，保存退出

1. #!/bin/bash
2. #This script toggle the virtual keyboard
3. PID=`pidof matchbox-keyboard`
4. if [ ! -e $PID ]; then
5. killall matchbox-keyboard
6. else
7. matchbox-keyboard &
8. fi

3. 执行以下命令

1. sudo chmod +x /usr/bin/toggle-matchbox-keyboard.sh
2. sudo mkdir /usr/local/share/applications
3. sudo nano /usr/local/share/applications/toggle-matchbox-keyboard.desktop

4. 复制以下内容到toggle-matchbox-keyboard.desktop，保存退出

1. [Desktop Entry]
2. Name=Toggle Matchbox Keyboard
3. Comment=Toggle Matchbox Keyboard`
4. Exec=toggle-matchbox-keyboard.sh
5. Type=Application
6. Icon=matchbox-keyboard.png
7. Categories=Panel;Utility;MB
8. X-MB-INPUT-MECHANSIM=True

5. 执行以下命令，注意该步骤必须使用"pi"用户权限，如果使用管理员权限，将找不到该文件

sudo nano /etc/xdg/lxpanel/LXDE-pi/panels/panel

6. 找到类似以下命令（不同版本的图标可能有一定差异）

1. Plugin {
2. type = launchbar
3. Config {
4. Button {
5. id=lxde-screenlock.desktop
6. }
7. Button {
8. id=lxde-logout.desktop
9. }
10. }

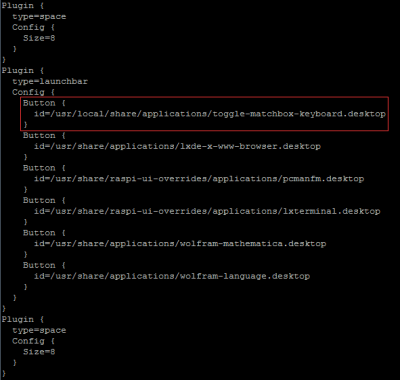

7. 加入以下代码以新增一个Button项，如下图

1. Button {
2. id=/usr/local/share/applications/toggle-matchbox-keyboard.desktop
3. }

8. 执行以下命令重启系统，正常可以看到左上角多了一个虚拟键盘的图标

1. sudo reboot
