通过ip地址访问ESP32-CAM 相机

目录

ESP32-CAM介绍

特征

引脚排列

配置

ESP32-CAM上传代码

获取IP地址

访问视频流服务器

---

ESP32-CAM介绍

特征

以下是ESP32-CAM功能列表：
 最小的802.11b / g / n Wi-Fi BT SoC模块
 低功耗32位CPU，也可以为应用处理器服务
 时钟速度高达160MHz，总计计算功率高达600 DMIPS
 内置520 KB SRAM，外部4MPSRAM
 支持UART / SPI / I2C / PWM / ADC / DAC
 支持OV2640和OV7670摄像头，内置闪光灯
 支持图像WiFI上传
支持TF卡
 支持多种睡眠模式
 嵌入式Lwip和FreeRTOS
 支持STA / AP / STA + AP操作模式
 支持Smart Config / AirKiss技术

 支持串口本地和远程固件升级（FOTA）

引脚排列

有三个GND引脚和两个引脚用于电源：3.3V或5V。
GPIO 1和GPIO 3是串行引脚。您需要这些引脚才能将代码上传到电路板。此外，GPIO 0也起着重要作用，因为它确定ESP32是否处于闪烁模式。当GPIO 0连接到GND时，ESP32处于闪烁模式。
以下引脚内部连接到microSD卡读卡器：

GPIO 14：CLK
 GPIO 15：CMD
 GPIO 2：数据0
 GPIO 4：数据1（也连接到板载LED）
 GPIO 12：数据2
 GPIO 13：数据3

配置

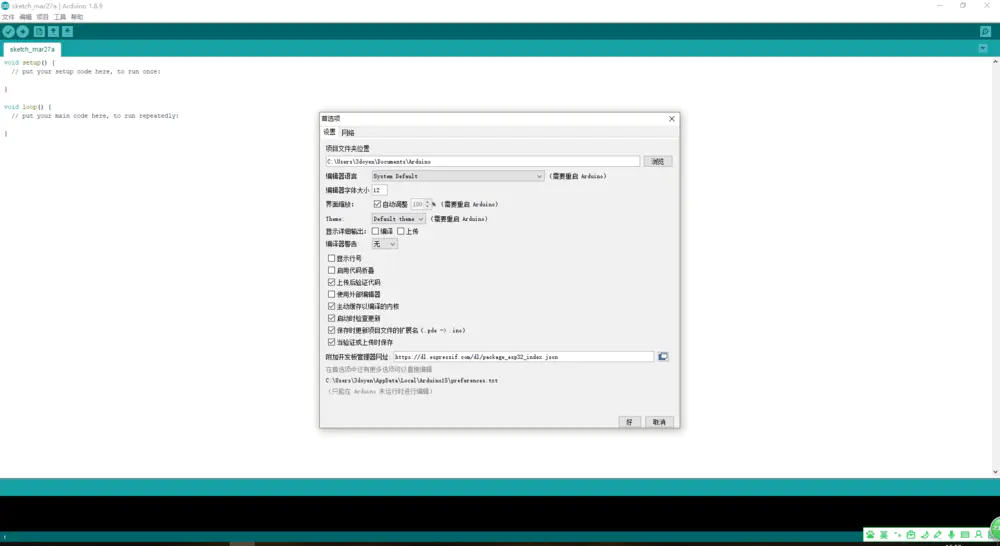

打开首选项

配置esp32库url
https://dl.espressif.com/dl/package_esp32_index.json

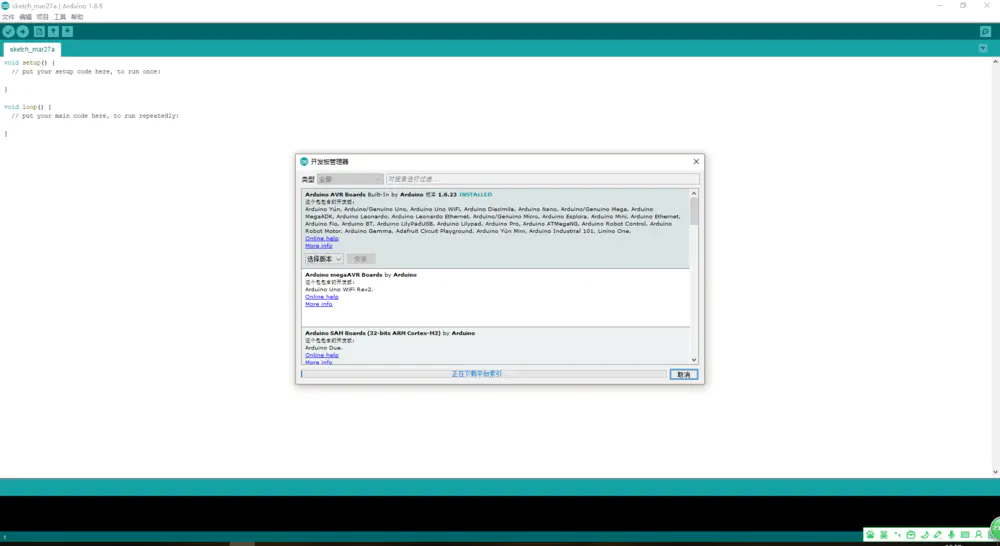

配置开发板

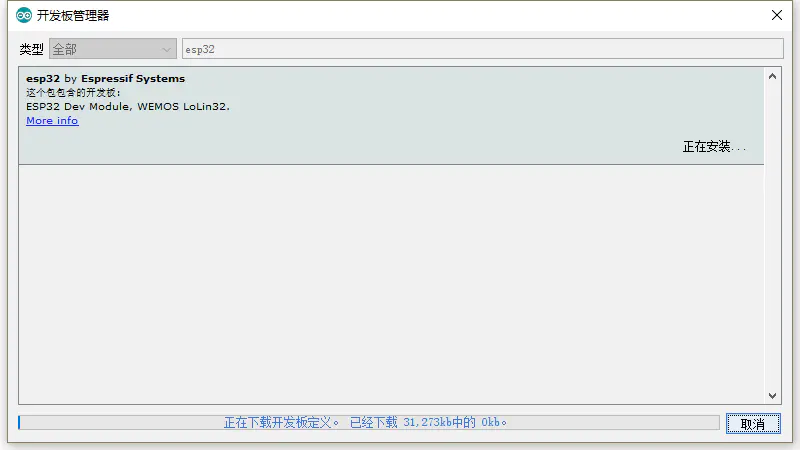

根据esp32搜索选中安装；

选择示例：

使用#define CAMERA_MODEL_AI_THINKER

ESP32-CAM上传代码

提示： GPIO 0需要连接到GND，才能够上传代码。

上传设置：

获取IP地址

上传代码后，断开GPIO 0与GND的连接。
以波特率115200打开串行监视器。按ESP32-CAM板载复位按钮。
ESP32 IP地址应打印在串行监视器中。

此时如果卡住，尝试复位无效，断开电源线重进插拔。

访问视频流服务器

打开浏览器
并键入ESP32-CAM IP地址。按Start Streaming按钮开始视频流。
