---基于TI CC254X OSAL的分析
当工具链配置完成后，SourceInsight向你展示一份源码工程，不借助百度和开发文档，能否在一两个小时内理解源码的组成框架和接口，进行快速开发？
上一篇《如何快速理解一个全新的嵌入式操作系统》我们已经分析了如何快速理解OSAL的任务调度和任务间通信（其实OSAL只是酷似多任务操作系统的单任务系统），再理解好OASL的消息产生和处理过程，我们就能够进行快速开发了。
一、消息的来源
嵌入式系统的消息包括两种，一是系统消息，包括低电、热插拔等，由系统进程去处理；二是用户消息，包括Timer、按键、串口、绘图等消息，由各应用进程进行处理。对于TI CC254x的OSAL，我们理解好Timer、key、UART就已足够。
二、HAL
OSAL向用户提供HAL硬件抽象层，对CC254x的所支持的硬件模块进行了封装抽象，如timer、key、UART、LED、LCD、flash、ADC等等，并向用户提供硬件模块的操作接口。
CC254x是低功耗蓝牙集成芯片，用户的产品和电路设计一般都会参考官方的典型电路，而OSAL为官方针对典型电路所设计的系统库和接口，用户的代码编程就只需要按照其提供的HAL接口进行调用就可以实现功能，而不需要通过GPIO级别的驱动编程来实现模块的功能。
针对CC254x的编程是应用编程，关注的是HAL接口，可以认为是基于硬件功能的API接口，而且电路的外设的功能也相对固定，如LED、LCD、UART所使用的pin脚都是相对固定的，因此调用简单的HAL层接口即可实现功能；而驱动编程则是针对SOC片上资源来进行开发，需要根据SOC的datasheet明确的物理地址资源进行访问和控制，并向用户提供API接口。从两者的区别可以理解HAL硬件抽象层的含义。当然，透传理解SOC datasheet也有助于HAL接口编程。
三、Timer
对于Timer定时器接口，一般是设置定时器、编写定时器时间到达时的回调函数。而定时器模块的初始化函数一般由系统初始化完成。
OSAL对于Timer的HAL层代码对用户并不透明，我们可以理解Timer的HAL层是设置Timer模块的硬件相关操作，并且实现了Timer中断时的服务处理过程。OSAL的Timer的封装接口实际上是在HAL层的基础进行再次封装。其主要提供的接口如下：
uint8osal_start_timerEx( uint8 taskID, uint16 event_id, uint32 timeout_value )
taskID标识哪个目标任务来处理这个定时到达消息，即当定时完成时，定时器中断服务器函数会往这个目标任务的taskEvents[taskID]写入event_id这个消息；event_id可以由用户自定义；timeout_value是定时时间，1毫秒为单位。
可见这个定时接口并没有设置定时完成时的回调函数，而是在定时完成时向这个目标任务发送一个事件。而在目标任务的执行过程中要检测这个事件并执行相应的处理。
四、UART
UARTHAL层代码对用户是透明的，对于用户编程来说，最重要的就是串口的初始化（波特率）、串口输入、串口输出。
1. 串口初始化
voidNPI_InitTransport( npiCBack_t npiCBack )
串口的初始化并没有带taskId这个参数，可见其是一个全局的系统级的接口。串口的使用一般是使用中断串口输入，非中断直接串口输出。该函数里面设置波特率是115200.

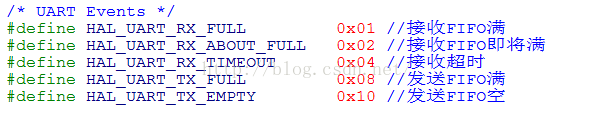

npiCBack是串口HAL提供给用户的一个回调函数，即在串口中断时会调用该回调函数。而串口中断有以下几种事件：
一般我们都会在该回调函数中实现串口接收，如实现串口透传模式。回调接口声明如下：
typedefvoid (*npiCBack_t) ( uint8 port, uint8 event )
port是UART0或者UART1，而event即是串口中断事件。
2. 串口输入
uint16NPI_ReadTransport( uint8 *buf, uint16 len )
3. 串口输出
uint16NPI_WriteTransport( uint8 *buf, uint16 len )
从这些接口来看其前缀是NPI，真实的意义是Network Processor Interface (NPI)，表示所谓的网络传输层。其实只是更高一层的数据输入输出罢了。NPI的底层可以是UART、SPI或者USB等等。我们这里默认是使用UART。
五、按键消息来源和处理
1. 代码理解前的思考
1）按键消息按理是跟应用相关的，因此其必然是跟某个taskId绑定。在这种简单的嵌入式系统中，一般是由一个称为UI的任务来统一处理按键的消息。
2）按照上一篇文章和上一节Timer的分析，OSAL的设计是将事件event_id发往目标task，即设置taskEvents[tasked]。我们可以想象在按键中断（或者按键轮询）时检测到按键会往目标task发一个按键事件。但是，我们再细想，发一个KEY事件够了吗？很明显taskEvents的元素才是16bit，每个bit表示一个事件，最多只能代表16种事件，就算这16事件都用来表示不同的按键，也显得不够。因为系统可能有更多的按键啊，如果这样设计扩展性就太差了。事实上，它只是发了一个KEY_CHANGE事件，而键值是以MSG消息的形式发到系统的消息队列，而该消息也会带上目标taskId的标识。
3）以上两点是OSAL的KEY处理机制。对于用户快速开发，则需要知晓如何增加一个按键，或者改变一个按键对应的GPIO；处理按键的过程在哪里实现？
带着以上问题，我们从头到尾跟踪一次KEY处理的过程。OSAL对KEY的处理机制有点绕，但封装得挺有意思的。
对Key处理机制真正的理解过程应该是倒序的，即从按键的处理一步一步往前推，在现场教学时，对着代码反跟踪能够更加体现本文的方法论。为了表述更加有条理性，这里就从头到尾正序阐述。
2. 初始化

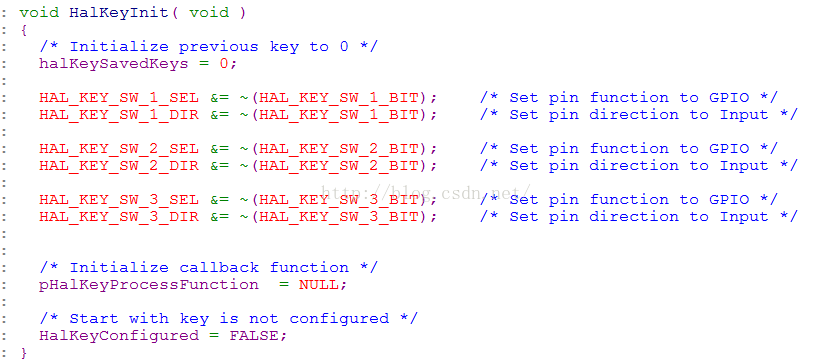

1）main->HalDriverInit->HalKeyInit
2）main->InitBoard( OB_READY )
OnboardKeyIntEnable= HAL_KEY_INTERRUPT_ENABLE;

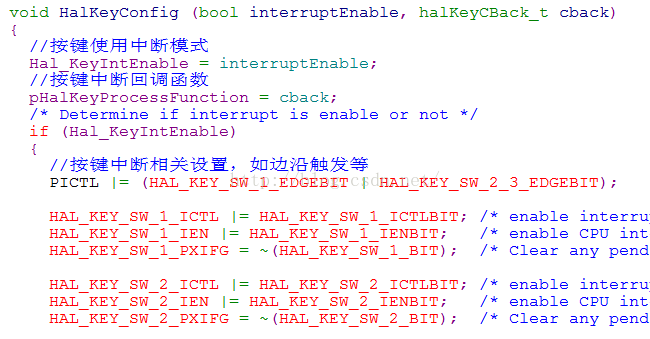

HalKeyConfig(OnboardKeyIntEnable, OnBoard_KeyCallback);
相关的代码在hal_keys.c和hal_keys.h，若要增加按键或者修改按键设置即修改这里。
OnBoard_KeyCallback是按键中断的回调函数。我们在下一步再展开其实现过程，现在跟踪在哪里会调用这个回调。我们从中断的源头开始跟踪。

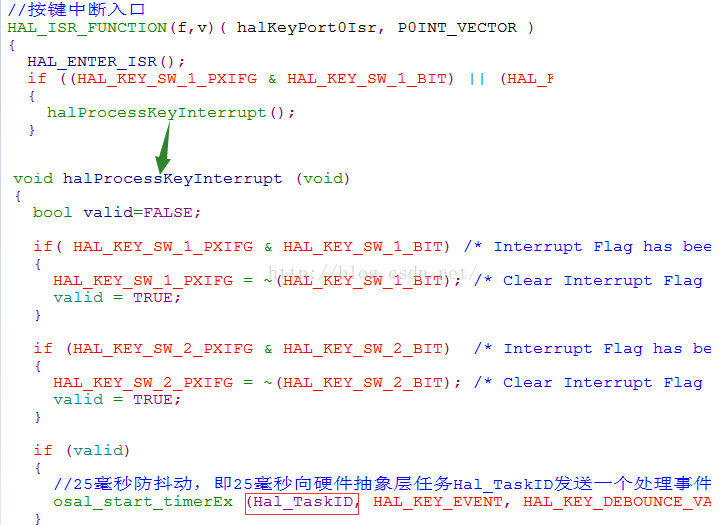

3. 中断的执行过程

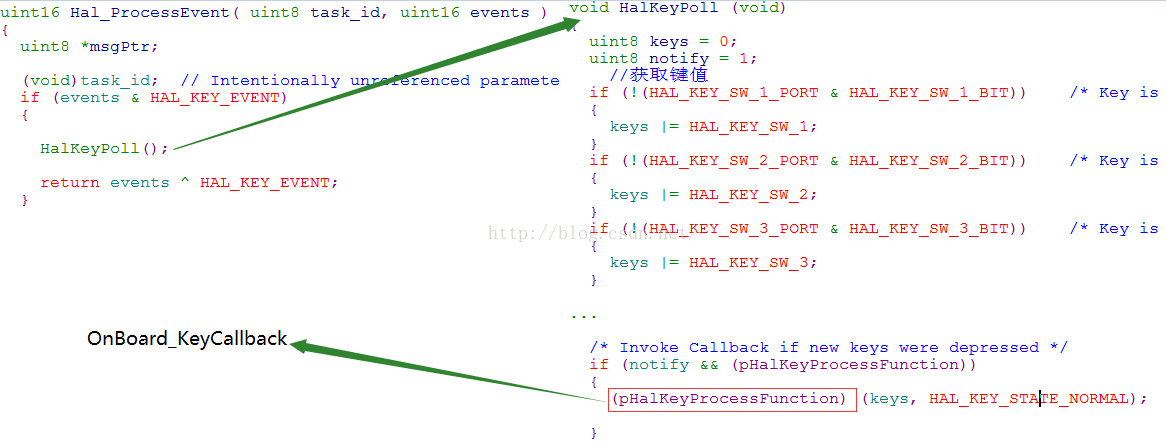

4. HAL层任务的处理过程

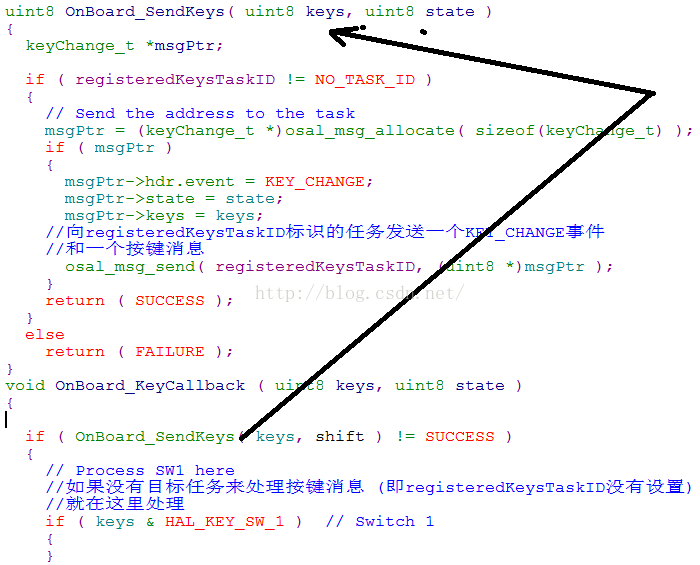

pHalKeyProcessFunction即是之前在HalKeyConfig接口中设置的OnBoard_KeyCallback，继续跟踪这个函数的实现：
这个 registeredKeysTaskID是什么，就是处理按键消息的任务Id。在哪里被初始化呢？
5. 按键处理任务的初始化
main-> osal_init_system-> osalInitTasks-> SimpleBLEPeripheral_Init
-> RegisterForKeys( simpleBLEPeripheral_TaskID )
即在这个函数里面将simpleBLEPeripheral_TaskID赋值给registeredKeysTaskID，即SimpleBLEPeripheral对应的任务来处理这个消息。

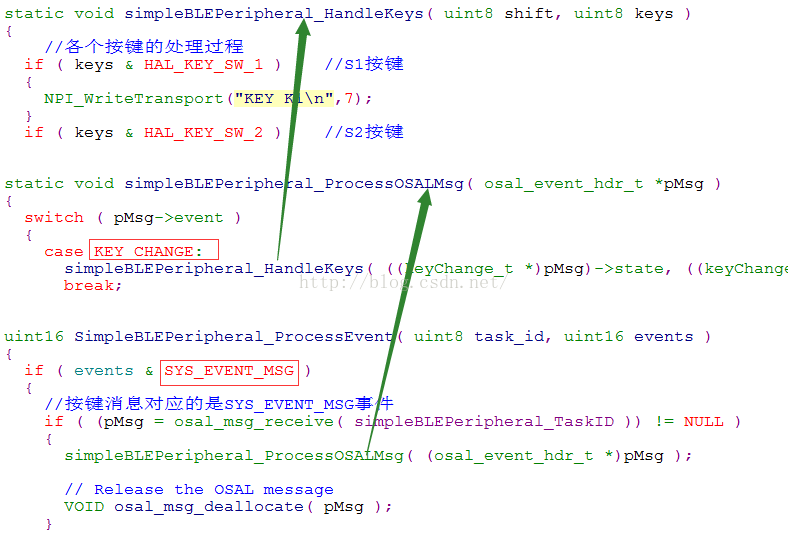

6. 按键的处理
用户添加的按键处理即在simpleBLEPeripheral_HandleKeys函数中。
请一步步地印证第一点，代码理解前的思考。 转载自：https://blog.csdn.net/yueqian_scut/article/details/48882465
