三层架构和例子

前言

首先要说说为什么要有这玩意，如果不分层的话岂不是更快的连接数据库？？答案确实是更快，不分层速度会有提升。但是综合考虑，分层了比不分层有点多了太多，虽然有牺牲，但是三层会有相当大的拓展性以及特别多的优点。我们使用三层的目的是为了“高内聚，低耦合”的思想。下边就来说一说三层架构的优点，以及缺点。

优点和缺点

优点

1、开发人员可以只关注整个结构中的其中某一层；

2、可以很容易的用新的实现来替换原有层次的实现；

3、可以降低层与层之间的依赖；

4、有利于标准化；

5、利于各层逻辑的复用；

6、拓展性强；

7、安全性高；

8、项目结构更清楚，分工更明确，有利于后期的维护和升级。

缺点

1、降低了系统的性能。这是不言而喻的。如果不采用分层式结构，很多业务可以直接造访数据库，以此获取相应的数据，如今却必须通过中间层来完成。

2、有时会导致级联的修改。这种修改尤其体现在自上而下的方向。如果在表示层中需要增加一个功能，为保证其设计符合分层式结构，可能需要在相应的业务逻辑层和数据访问层中都增加相应的代码。

三层简述

1、显示层（UI）：通俗讲就是展现给用户的界面，即用户在使用一个系统的时候他的所见所得，这里我就先简单的理解为主要就是软件的窗体界面类。

UI作用：

向用户展示现特定业务数据；

采集用户的输入信息和操作；

将有需要的信息在显示曾显示出来。

UI设计原则：用户至上，兼顾简洁

2、业务逻辑层（BLL）：针对具体问题的操作，也可以说是对数据层的操作，对数据业务逻辑处理。B层是联系U层和D层的桥梁，进行他们之间的数据交互。

作用：

从DAL中获得数据进行逻辑操做，以供UI显示用；

从UI中获得用户指令和数据，执行业务逻辑；

从UI中获得用户指令和数据，通过DAL写入数据源；

3、数据访问层（DAL）：该层所做事务直接操作数据库，针对数据的增添、删除、修改、查找等。接受B层的命令，对数据进行处理。

作用：

从数据源加载数据（Select）；

向数据源写入数据（Insert/Update）；

从数据源删除数据（Delete）；

将数据返回B层；

4、实体层（Enitity）：贯穿于上面三层，在三层之间传递数据

好处：减少系统出错的可能，提高开发效率

例子

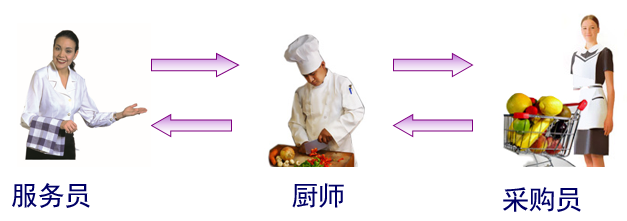

饭店将整个业务分解为三部分来完成，每一部分各负其责，服务员只管接待顾客、向厨师传递顾客的需求；厨师只管烹炒不同口味、不同特色的美食；后勤工作人员只管提供美食原料；他们三者分工合作共同为顾客提供满意的服务。在饭店为顾客提供服务期间，服务员、厨师、后勤工作人员，三者中任何一者的人员发生变化时都不会影响其他俩者的正常工作，只对变化者进行重新调整即可正常营业。

我们用三层结构开发的软件系统于此类似，表示层只提供软件系统与用户交互的接口；业务逻辑层是表示层和数据访问层之间的桥梁，负责数据处理和传递；数据访问层只负责数据的存取工作。

如果服务员、厨师、采购员这三种任何一人离职或者请假，我们都可以立马找别人来补上，任何一个出现问题都不会影响其他人，这也充分的体现了“高内聚、低耦合”的思想。

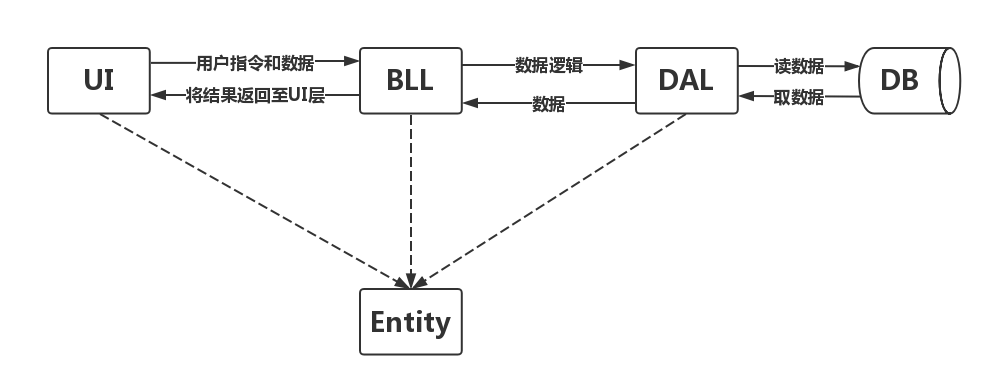

具体流程

引用关系

LoginBLL引用LoginDAL、LoginModel

LoignDAL引用LoginModel

LoginUI引用LoginBLL、LoginModel

LoginModel不用引用

代码

D层

Dbutil

用于数据库的登录连接

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;


namespace Login.DAL
{
    class Dbutil
    {
        public static string ConnString = @"Server=Banana_PC;Database=test;User ID=sa;Password=123";
    }
}

ScoreDAO

每登录一次加十分

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Data.SqlClient;

namespace Login.DAL
{
    public class ScoreDAO
    {
        public void UpdateScore(string userName, int value)
        {
            using (SqlConnection conn = new SqlConnection(Dbutil.ConnString))
            {
                SqlCommand cmd = conn.CreateCommand();
                cmd.CommandText = @"INSERT INTO SCORES_INFO(UserName,Score) Values(@UserName,@Score)";
                cmd.Parameters.Add(new SqlParameter("@UserName", userName));
                cmd.Parameters.Add(new SqlParameter("@Score", value));

                conn.Open();
                cmd.ExecuteNonQuery();
            }
        }
    }
}

UserDAO

用于登录用户

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Data.SqlClient;

namespace Login.DAL
{
    public class UserDAO
    {
        public Login.Model.UserInfo SelectUser(string userName, string passWord)
        {
            using (SqlConnection conn = new SqlConnection(Dbutil.ConnString))
            {
                SqlCommand cmd = conn.CreateCommand();
                cmd.CommandText =
                    @"SELECT ID, UserName, Password, Email FROM USERS_INFO WHERE UserName=@UserName AND Password=@PassWord";
                cmd.CommandType = System.Data.CommandType.Text;
                cmd.Parameters.Add(new SqlParameter("@UserName", userName));
                cmd.Parameters.Add(new SqlParameter("@PassWord", passWord));

                conn.Open();
                SqlDataReader reader = cmd.ExecuteReader();
                Login.Model.UserInfo user = null;
                while (reader.Read())
                {
                    if (user == null)
                    {
                        user = new Login.Model.UserInfo();
                    }
                    user.ID = reader.GetInt32(0);
                    user.UserName = reader.GetString(1);
                    user.Password = reader.GetString(2);
                    if (!reader.IsDBNull(3))
                    {
                        user.Email = reader.GetString(3);
                    }
                }
                return user;
            }
        }
    }
}

U层

用于登录，无其他任何功能

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Windows.Forms;

namespace LoginUI
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void btnLogin_Click(object sender, EventArgs e)
        {
            string userName = txtUsername.Text.Trim();
            string password = txtPassword.Text;
            Login.BLL.LoginManager mgr = new Login.BLL.LoginManager();
            Login.Model.UserInfo user = mgr.UserLogin(userName, password);
            MessageBox.Show("登录用户：" + user.UserName);
        }

    }
}

B层

进行数据的操作

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

namespace Login.BLL
{
    public class LoginManager
    {
        public Login.Model.UserInfo UserLogin(string userName, string password)
        {
            Login.DAL.UserDAO uDao = new Login.DAL.UserDAO();
            Login.Model.UserInfo user = uDao.SelectUser(userName, password);

            if (user != null)
            {
                Login.DAL.ScoreDAO sDao = new DAL.ScoreDAO();
                sDao.UpdateScore(userName, 10);
                return user;
            }
            else
            {
                throw new Exception("登陆失败");
            }
        }
    }
}

Model

用于数据的存储

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

namespace Login.Model
{
    public class UserInfo
    {
        public int ID { get; set; }
        public string UserName { get; set; }
        public string Password { get; set; }
        public string Email { get; set; }
    }
}

实例图解

总结

对于三层架构的学习还是很乱，还需要继续学习，后一篇博客将是加上工厂模式的七层架构，自己也要理清楚变量、方法、类之间的关系，现在理解的真的不是很透彻，还需要多次的学习。
