FPGA大疆考试准备内容

1.寄存器与锁存器

锁存器：电平触发的存储单元，在有效电平时间里可以多次改变数据。

优点：    占触发器资源少，缺点是容易产生毛刺。（附上去毛刺的方法：格雷码计数器（*https://blog.csdn.net/qp314/article/details/5147695*）代替二进制码计数器，或者用D触发器同步。）

 在FPGA中用的很少，因为FPGA中触发器的资源非常丰富。

 寄存器：边沿触发的存储单元，在上升或下降沿数据变化，一个周期里只能变化一次。（寄存器是有DFF（D触发器）构成的，它起的只是暂时存储数据的作用；内存储器有MOS门和TTL门两种构成，有ROM和RAM两种。）

flip-flop：触发器，是时钟边沿触发，可存储1 bit data，是register的基本组成单位，结构图如下：

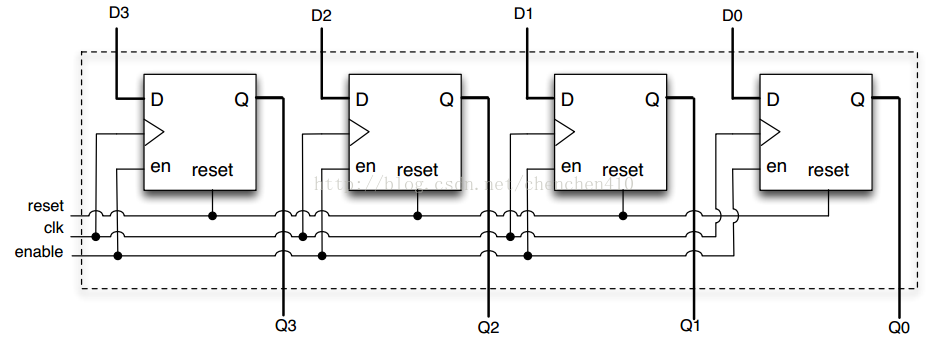

register:寄存器，a hardware register stores bits of information in such a way that systems can write to or read out all the bits simultaneously.就是时钟边沿触发的存储结构，是由多个flip-flop组成，可以构成register file, SRAM等，结构如下：

时序逻辑结构

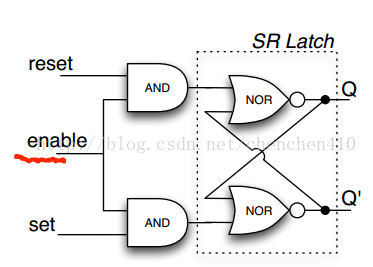

latch：锁存器，是由电平触发，结构图如下：

组合逻辑结构

2.FPGA实现的verilog编码流程：文本编辑→功能仿真→逻辑综合→布局布线→时序仿真

3.对于同步接口的设计，同步输入信号需要约束——input delay————，同步输出信号需要约束——output delay——分别关联到同步时钟上

4.逻辑设计中的同步电路有源同步，系统同步，自同步三种，传统并行接口采用的是源同步或者系统同步的方法来实现的，serdes接口—SerDes(Serializer-Deserializer)是串行器和解串器的简称http://blog.sina.com.cn/s/blog_aec06aac01013m5g.html—均衡和数据时钟相位检测——GMII接口（是8bit并行同步收发接口，采用8位接口数据，工作时钟125MHz，因此传输速率可达1000Mbps。同时兼容MII所规定的10/100 Mbps工作方式。）

5.关于FPGA的仿真：

主要有功能仿真，门级仿真和时序仿真，其中功能仿真知识进行代码功能验证的仿真，门级仿真则是在综合过后，加入了器件库的延时信息的情况下进行的，

时序仿真在设计流程中的最后一个仿真是时序仿真。在设计布局布线完成以后可以提供一个时序仿真模型，这种模型中也包括了器件的一些信息，同时还会提供一个SDF时序标注文件（Standard Delay format Timing Anotation）。SDF时序标注最初使用在Verilog语言的设计中，现在VHDL语言的设计中也引用了这个概念。对于一般的设计者来说并不需知道SDF文件的详细细节，因为这个文件一般由器件厂家提供给设计者，xilinx公司使用SDF作为时序标注文件扩展名，Altera公司使用SDO作为时序标注文件的扩展名。在SDF时序标注文件中对每一个底层逻辑门提供了3种不同的延时值，分别是典型延时值、最小延时值和最大延时值，在对SDF标注文件进行实例化说明时必须指定使用了那一种延时。虽然在设计的最初阶段就已经定义了设计的功能，但是只有当设计布局布线到一个器件中后，才会得到精确的延时信息，在这个阶段才可以模拟到比较接近实际电路的行为。



6.关于FPGA实现定点数的浮点化：

首先明确浮点数的表示方法：

那么其在FPGA上的实现方法：

但是为什么这样的方法就可以实现FPGA的浮点输的转化呢？表示比较疑惑

 7.状态机设计：实现序列检测：

根据要检测的序列的长度决定状态的个数，然后设计好状态转移图：根据三段式的设计方案，即可以实现状态机的编写：

三段式序列检测"10010"

module seqdet(din,clk,rst,dout);
input din;    //输入
input clk;
input rst;
output dout;  //输出
reg dout;

reg [4:0] CS;  //现态寄存器
reg [4:0] NS;  //次态寄存器

parameter [4:0] IDLE = 5'b00000,  //独热码
                  A  = 5'b00001,
                  B  = 5'b00010,
                  C  = 5'b00100,
                  D  = 5'b01000,
                  E  = 5'b10000;

always @ (posedge clk or negedge rst)
  if (!rst)
    CS <= IDLE;
  else
    CS <= NS ;

always @ ( CS or din ) begin
  NS = 5'bx;
  case (CS)
    IDLE : NS = din ? A : IDLE;
           A : NS = din ? A : B;
           B : NS = din ? A : C;
          C : NS = din ? D : IDLE;
          D : NS = din ? A : E;
          E : NS = din ? A : C;

      default: NS = IDLE;
   endcase
 end

always @ ( posedge clk or negedge rst)
   if (!rst)
       dout <= 1'b0;
   else
       begin
           dout <= 1'b0;
           if (NS == E)
           dout <= 1'b1;
       end
endmodule

状态机之并行数据串行化：

//并行数据串行化
module b2c(din8,clk,slr,din);
input clk,clr;
input [7:0]din8;
output din;
reg [2:0]cs,ns;
reg dout;
always@(posedge clk or posedge clr)
begin
    if(clr) cs<=0;
    else cs<=ns;
end

always@(clk or din8 or dout)
begin
     case(cs)
     3'b0:
     begin
      din<din8[7];
      ns<=3'b1;
     end
     3'b1:
     begin
      din<din8[6];
      ns<=3'b2;
     end
     3'b2:
     begin
      din<din8[5];
      ns<=3'b3;
     end
     3'b3:
     begin
      din<din8[4];
      ns<=3'b4;
     end
     3'b4:
     begin
      din<din8[3];
      ns<=3'b5;
     end
     3'b5:
     begin
      din<din8[2];
      ns<=3'b6;
     end
     3'b6:
     begin
      din<din8[1];
      ns<=3'b7;
     end
     3'b7:
     begin
      din<din8[0];
      ns<=3'b0;
     end
     default:
     begin
       din<=1'b0;
       ns<=0;
     end
     endcase
end
endmodule

8.FIFO深度计算，原来这也是一个神奇的问题啊，首先需要了解其应用的场景，FIFO主要用于数据的缓存，在写快但是读慢的情形下，主要考虑到读写时钟的不一致性问题，主要的计算公式：depth of fifo=FIFO被填满的时间*（w_clk - r_clk）大于数据包的传送时间=数据量 / 写入速度。

以下是网上整理到的资料：

首先，一定要理解清楚FIFO的应用场景，这个会直接关系到FIFO深度的计算，如果是面试官抛出的问题，那么有不清楚的地方，就应该进行询问。如果是笔试或者工程中需要计算FIFO深度的话，那么就需要自己考虑清楚。

其次，异步FIFO，读写时钟不同频，那么FIFO主要用于数据缓存，我们选择的FIFO深度应该能够保证在最极端的情况下，仍然不会溢出。因此考虑的前提一般都是写时钟频率大于读时钟频率，但是若写操作是连续的数据流，那么再大的FIFO都无法保证数据不溢出。因此可以认为这种情况下写数据的传输是“突发Burst”的，即写操作并不连续，设计者需要根据满标志控制或者自己来控制写操作的起止。

宏观地，从整个时间域上看，"写数据=读数据"，这个条件必须要满足，如果这个大条件不满足的话，用FIFO是没有效果的。但是在发送方"突发"发送数据的时间T内，是很有可能写数据>读数据的，因此FIFO的深度要能够保证，在这段时间T内，如果接收方未能将发送方发送的数据接收完毕的话，剩下的数据都是可以存储在FIFO内部而且不会溢出的，那么在发送方停止发送数据的"空闲时隙"内，接收方可以从容地接收剩下来的数据。

写时钟周期w_clk,
读时钟周期r_clk,
写时钟周期里，每B个时钟周期会有A个数据写入FIFO
读时钟周期里，每Y个时钟周期会有X个数据读出FIFO
则，FIFO的最小深度是？
首先，这道题不一定有解
有解的必要条件是在一定时间内（足够长），写入的数据数量一定要等于读出的数据数量
因此有：A/B * w_clk = X/Y * r_clk
其次，算出写数据的最大burst_length。考虑最坏情况
比如，如果条件给出，每100个写时钟，写入80个数据，那么在背靠背的情况下，burst_length = 2*80=160
最后，fifo_depth = burst_length - burst_length * X/Y * r_clk/w_clk
BTW：通常，为了安全起见，都会多留一些depth的余度
个人觉得，公式应该是这样：
A/(B * w_clk) = X/(Y * r_clk)
fifo_depth = burst_length - burst_length * X/Y * w_clk /r_clk
举例说明：
如果100个写时钟周期可以写入80个数据，10个读时钟可以读出8个数据
其中w_ck=5ns,r_ck=10ns
如果按照之前的公式，得出的深度为：fifo_depth = burst_length - burst_length * X/Y * r_ck/w_clk=160-160*8/10*2=-94,显然是不对的
实际上，考虑背靠背（20个clk不发数据＋80clk发数据＋80clk发数据＋20个clk不发数据的200个clk）
这样在中间160个写时钟周期连续写的情况下，只能读出160*5/(10*10)*8=64个数据，所以FIFO的深度应该为160-64=96
也就是fifo_depth = burst_length - burst_length * X/Y * w_clk /r_clk=160-160*8/10*5/10=96

9.同步异步电路分析

 在同步电路设计中一般采用D触发器，异步电路设计中一般采用Latch。两者的最大的区别就在于，同步电路有统一的时钟，但是异步电路没有统一的时钟，

 异步复位信号同步释放：其中的异步复位是指复位信号是异步有效的，即复位的发生与clk无关。后半句“同步释放”是指复位信号的撤除也与clk无关，但是复位信号是在下一个clk来到后起的作用（释放）。

10.各类存储器之间的区别（详见之前写的一篇博客的内容总结部分）。

11.对竞争冒险的理解，以及如何消除？

     在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。

12分频器的设计（任意分频通用设计）

module square_generator#(parameter FREQ_WORD = 32'd85899)
(LedCtlWordLocal,clk,rst_n,clk_outI,clk_outQ);
    input LedCtlWordLocal;
    input clk; //50MHz
    input rst_n;//clock reset
    output reg clk_outI,clk_outQ;
//--------------------------------------
reg [31:0] count='b1;
always@(posedge clk)
begin
    count <= count + FREQ_WORD;
end
//--------------------------------------
always@(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        clk_outI <= 'b1;
    else
    begin
        if(count < 32'h7FFF_FFFF)
            clk_outI <= 'b1;
        else
            clk_outI <= LedCtlWordLocal;
        if((count>32'h3FFFFFFF)&&(count < 32'hbFFFFFFF))
            clk_outQ <= 1'b1;
        else
            clk_outQ <= LedCtlWordLocal;
    end
end
endmodule
