箱图 、小提琴图

一、箱形图box plot

1）箱型图概念

箱形图（Box-plot）又称为盒须图、盒式图或箱线图，是一种用作显示一组数据分散情况资料的统计图。因形状如箱子而得名。

箱形图于1977年由美国著名统计学家约翰·图基（John Tukey）发明。它能显示出一组数据的最大值、最小值、中位数、及上下四分位数。

2）箱形图包含内容

"盒式图"或叫"盒须图""箱形图"boxplot（也称箱须图(Box-whiskerPlot）须图又称为箱形图，其绘制须使用常用的统计量，能提供有关数据位置和分散情况的关键信息，尤其在比较不同的母体数据时更可表现其差异。

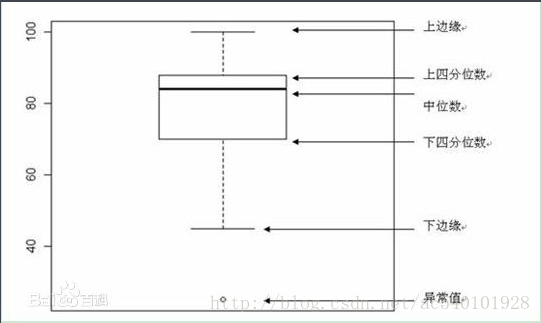

如下图所示，标示了图中每条线表示的含义，其中应用到了分位值（数）的概念。

主要包含六个数据节点，将一组数据从大到小排列，分别计算出他的上边缘，上四分位数Q3，中位数，下四分位数Q1，下边缘，还有一个异常值。

                                          图1.箱形图



3）绘制步骤

箱形图提供了一种只用5个点对数据集做简单总结的方式。这5个点包括中点、Q1、Q3、分部状态的高位和低位。箱形图很形象的分为中心、延伸以及分布状态的全部范围。

箱形图中最重要的是对相关统计点的计算,相关统计点都可以通过百分位计算方法进行实现。

箱形图的绘制步骤：[1]

1、画数轴，度量单位大小和数据批的单位一致，起点比最小值稍小，长度比该数据批的全距稍长。

2、画一个矩形盒，两端边的位置分别对应数据批的上下四分位数（Q3和Q1）。在矩形盒内部中位数（Xm）位置画一条线段为中位线。

3、在Q3+1.5IQR和Q1－1.5IQR处画两条与中位线一样的线段，这两条线段为异常值截断点，称其为内限；在Q3+3IQR和Q1－3IQR处画两条线段，称其为外限。处于内限以外位置的点表示的数据都是异常值，其中在内限与外限之间的异常值为温和的异常值（mild outliers），在外限以外的为极端的异常值(extreme outliers)。四分位距IQR=Q3-Q1。.

4、从矩形盒两端边向外各画一条线段直到不是异常值的最远点，表示该批数据正常值的分布区间。

5、用“〇”标出温和的异常值，用“*”标出极端的异常值。相同值的数据点并列标出在同一数据线位置上，不同值的数据点标在不同数据线位置上。至此一批数据的箱形图便绘出了。统计软件绘制的箱形图一般没有标出内限和外限。

4）作用（从数据的分布来看）

数据异常值

        一批数据中的异常值值得关注，忽视异常值的存在是十分危险的，不加剔除地把异常值包括进数据的计算分析过程中，对结果会带来不良影响；重视异常值的出现，分析其产生的原因，常常成为发现问题进而改进决策的契机。箱形图为我们提供了识别异常值的一个标准：异常值被定义为小于Q1－1.5IQR或大于Q3+1.5IQR的值。虽然这种标准有点任意性，但它来源于经验判断，经验表明它在处理需要特别注意的数据方面表现不错。这与识别异常值的经典方法有些不同。众所周知，基于正态分布的3σ法则或z分数方法是以假定数据服从正态分布为前提的，但实际数据往往并不严格服从正态分布。它们判断异常值的标准是以计算数据批的均值和标准差为基础的，而均值和标准差的耐抗性极小，异常值本身会对它们产生较大影响，这样产生的异常值个数不会多于总数0.7%。显然，应用这种方法于非正态分布数据中判断异常值，其有效性是有限的。箱形图的绘制依靠实际数据，不需要事先假定数据服从特定的分布形式，没有对数据作任何限制性要求，它只是真实直观地表现数据形状的本来面貌；另一方面，箱形图判断异常值的标准以四分位数和四分位距为基础，四分位数具有一定的耐抗性，多达25%的数据可以变得任意远而不会很大地扰动四分位数，所以异常值不能对这个标准施加影响，箱形图识别异常值的结果比较客观。由此可见，箱形图在识别异常值方面有一定的优越性。[2]

偏态和尾重

        比较标准正态分布、不同自由度的t分布和非对称分布数据的箱形图的特征，可以发现：对于标准正态分布的大样本，只有 0.7%的值是异常值,中位数位于上下四分位数的中央,箱形图的方盒关于中位线对称。选取不同自由度的t分布的大样本，代表对称重尾分布，当t分布的自由度越小，尾部越重，就有越大的概率观察到异常值。以卡方分布作为非对称分布的例子进行分析，发现当卡方分布的自由度越小，异常值出现于一侧的概率越大，中位数也越偏离上下四分位数的中心位置，分布偏态性越强。异常值集中在较大值一侧，则分布呈现右偏态；；异常值集中在较小值一侧，则分布呈现左偏态。下表列出了几种分布的样本数据箱形图的特征（样本数据由SAS的随机数生成函数自动生成），验证了上述规律。这个规律揭示了数据批分布偏态和尾重的部分信息，尽管它们不能给出偏态和尾重程度的精确度量，但可作为我们粗略估计的依据。

数据的形状

        同一数轴上，几批数据的箱形图并行排列，几批数据的中位数、尾长、异常值、分布区间等形状信息便一目了然。在一批数据中，哪几个数据点出类拔萃，哪些数据点表现不及一般，这些数据点放在同类其它群体中处于什么位置，可以通过比较各箱形图的异常值看出。各批数据的四分位距大小，正常值的分布是集中还是分散，观察各方盒和线段的长短便可明了。每批数据分布的偏态如何，分析中位线和异常值的位置也可估计出来。还有一些箱形图的变种，使数据批间的比较更加直观明白。例如有一种可变宽度的箱形图，使箱的宽度正比于批量的平方根，从而使批量大的数据批有面积大的箱，面积大的箱有适当的视觉效果。如果对同类群体的几批数据的箱形图进行比较，分析评价，便是常模参照解释方法的可视图示；如果把受测者数据批的箱形图与外在效标数据批的箱形图比较分析，便是效标参照解释的可视图示。箱形图结合这些分析方法用于质量管理、人事测评、探索性数据分析等统计分析活动中去，有助于分析过程的简便快捷，其作用显而易见。

5）JMP中做box plot

二、小提琴图violin plot

1）概念

        小提琴图 (Violin Plot) 用于显示数据分布及其概率密度。

        这种图表结合了箱形图和密度图的特征，主要用来显示数据的分布形状。中间的黑色粗条表示四分位数范围，从其延伸的幼细黑线代表 95% 置信区间，而白点则为中位数。

        箱形图在数据显示方面受到限制，简单的设计往往隐藏了有关数据分布的重要细节。例如使用箱形图时，我们不能了解数据分布是双模还是多模。虽然小提琴图可以显示更多详情，但它们也可能包含较多干扰信息。
