MATLAB鼠标事件

来源：https://blog.csdn.net/weixin_39090239/article/details/80586930

前记：

      人机交互的方式--键盘开关、鼠标、触摸屏、体感传感器（Kinect、leap motion）等的使用大大促进人与机器的交流过程。

这里记录鼠标事件与MATLAB的结合，为后期机器人仿真控制打下基础---如鼠标直接拖动机器人运动（像很多机器人仿真软件里的作用一样，如Robotstudio、soldworks、proecore、Adams等）。

1、鼠标画矩形

   代码功能：运行代码在出现的figure窗口，点击鼠标画出矩形

1.
   k = waitforbuttonpress;
2.
   point1 = get(gca,'CurrentPoint'); % button down detected
3.
   finalRect = rbbox; % return figure units
4.
   point2 = get(gca,'CurrentPoint'); % button up detected
5.
   point1 = point1(1,1:2); % extract x and y
6.
   point2 = point2(1,1:2);
7.
   p1 = min(point1,point2); % calculate locations
8.
   offset = abs(point1-point2); % and dimensions
9.
   x = [p1(1) p1(1)+offset(1) p1(1)+offset(1) p1(1) p1(1)];
10.
    y = [p1(2) p1(2) p1(2)+offset(2) p1(2)+offset(2) p1(2)];
11.
    hold on
12.
    axis manual
13.
    plot(x,y)

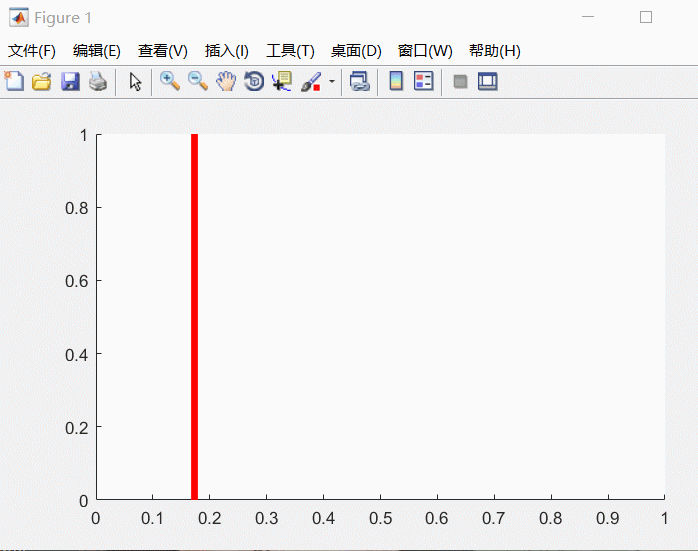

2、鼠标拖动直线

1.
   function main
2.
   f =figure;
3.
   aH=axes('Xlim',[0 1],'Ylim',[0 1]);
4.
   h=line([0.5 0.5],[0 1],...
5.
   'color','red',...
6.
   'linewidth',4,...
7.
   'ButtonDownFcn',@startDragFcn);
8.
   set(f,'WindowButtonUpFcn',@startDragFcn);
9.
   function startDragFcn(varargin)
10.
    set(f,'WindowButtonMotionFcn',@draggingFcn);
11.
    end
12.
    function draggingFcn(varargin)
13.
    pt=get(aH,'CurrentPoint');
14.
    set(h,'Xdata',pt(1)*[1 1]);
15.
    end
16.
    function stopDragFcn(varargin)
17.
    set(f,'WindowButtonMotionFcn','');
18.
    end
19.
    end

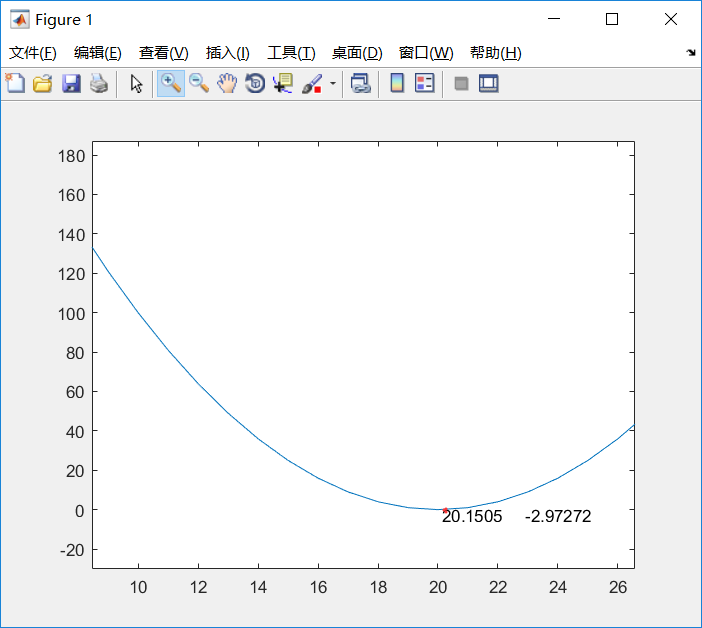

3、显示坐标

1.
   function ff
2.
   x = 5:30;
3.
   y = x.^2-40.*x+400;
4.
   plot(x,y);
5.
   axis([5,30,-50,250]);
6.

7.
   tb = text;
8.
   set(gcf, 'WindowButtonMotionFcn', @callback);
9.

10.
    function callback(hObject, event)
11.
    loc = get(gca, 'CurrentPoint');
12.
    loc = loc([1 3]);
13.
    set(tb, 'string', num2str(loc), 'position', loc);
14.
    end
15.
    end

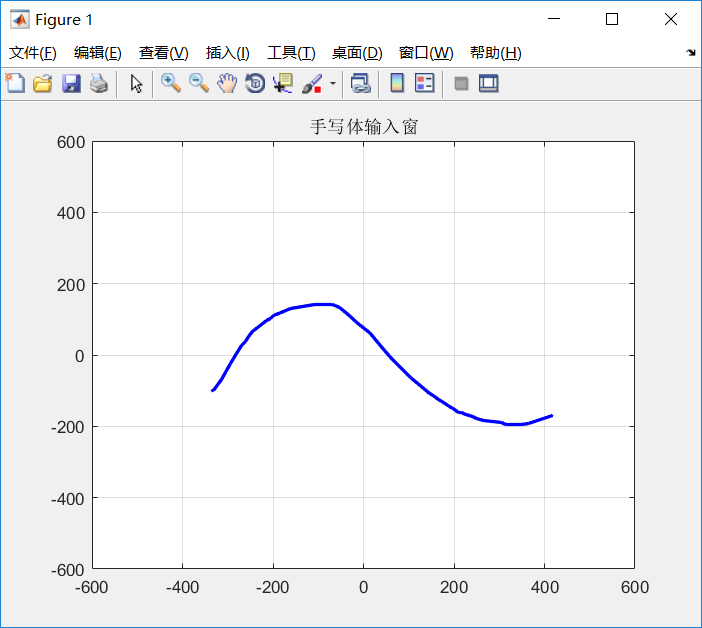

4、画轨迹并保存点坐标

1.
   function MouseDraw(action)
2.
   % MouseDraw 本例展示如何以Handle Graphics来设定滑鼠事件
3.
   % (MouseDraw Events)的反应指令(Callbacks)
4.

5.
   % 本程序在鼠标移动非常快时，不会造成画“断线”
6.
   % global不能传矩阵
7.
   global InitialX InitialY FigHandle
8.
   if nargin == 0, action = 'start';
9.
   end
10.

11.
    switch(action)
12.
    %%开启图形视窗
13.
    case 'start'
14.
    FigHandle = figure('WindowButtonDownFcn','MouseDraw down');
15.
    axis([-600 600 -600 600]); % 设定图轴范围
16.
    % axis off;
17.
    grid on;
18.
    box on; % 将图轴加上图框
19.
    title('手写体输入窗');
20.
    % % fprintf('start');
21.
    %%设定滑鼠按钮被按下时的反应指令为「MouseDraw down」
22.
    % set(gcf, 'WindowButtonDownFcn', 'MouseDraw down');
23.
    dlmwrite('IXT.txt', 10, 'delimiter', ' ', 'precision', 10);
24.
    dlmwrite('IZT.txt', 10, 'delimiter', ' ', 'precision', 10);
25.
    %%滑鼠按钮被按下时的反应指令
26.
    case 'down'
27.
    if strcmp(get(FigHandle, 'SelectionType'), 'normal') %如果是左键
28.
    set(FigHandle,'pointer','hand');
29.
    CurPiont = get(gca, 'CurrentPoint');
30.
    InitialX = CurPiont(1,1);
31.
    InitialY = CurPiont(1,2);
32.
    dlmwrite('IXT.txt', InitialX, '-append', 'delimiter', ' ', 'precision', 10);
33.
    dlmwrite('IZT.txt', InitialY, '-append', 'delimiter', ' ', 'precision', 10);
34.
    % 列印「MouseDraw down!」讯息
35.
    % % fprintf('MouseDraw down! ');
36.
    % 设定滑鼠移动时的反应指令为「MouseDraw move」
37.
    set(gcf, 'WindowButtonMotionFcn', 'MouseDraw move');
38.
    set(gcf, 'WindowButtonUpFcn', 'MouseDraw up');
39.
    elseif strcmp(get(FigHandle, 'SelectionType'), 'alt') % 如果是右键
40.
    set(FigHandle, 'Pointer', 'arrow');
41.
    set( FigHandle, 'WindowButtonMotionFcn', '')
42.
    set(FigHandle, 'WindowButtonUpFcn', '')
43.
    fprintf('MouseDraw right button down! ');
44.
    ImageX = importdata('IXT.txt');
45.
    ImageY = importdata('IZT.txt');
46.
    InputImage = ones(imSize);
47.
    roundX = round(ImageX);
48.
    roundY = round(ImageY);
49.
    for k = 1:size(ImageX,1)
50.
    if 0<roundX(k) && roundX(k)<imSize && 0<roundY(k) && roundY(k)<imSize
51.
    InputImage(roundX(k)-1:roundX(k)+2, roundY(k)-1:roundY(k)+2) = 0;
52.
    end
53.
    end
54.
    InputImage = imrotate(InputImage,180); % 图像旋转
55.
    figure(2);
56.
    imshow(InputImage);
57.
    end
58.
    %%滑鼠移动时的反应指令
59.
    case 'move'
60.
    CurPiont = get(gca, 'CurrentPoint');
61.
    X = CurPiont(1,1);
62.
    Y = CurPiont(1,2);
63.
    % 当鼠标移动较快时，不会出现离散点。
64.
    % 利用y=kx+b直线方程实现。
65.
    x_gap = 1; % 定义x方向增量
66.
    y_gap = 1; % 定义y方向增量
67.
    if X > InitialX
68.
    step_x = x_gap;
69.
    else
70.
    step_x = -x_gap;
71.
    end
72.
    if Y > InitialY
73.
    step_y = y_gap;
74.
    else
75.
    step_y = -y_gap;
76.
    end
77.
    % 定义x,y的变化范围和步长
78.
    if abs(X-InitialX) < 0.1 % 线平行于y轴，即斜率不存在时
79.
    iy = InitialY:step_y:Y;
80.
    ix = X.*ones(1,size(iy,2));
81.
    else
82.
    ix = InitialX:step_x:X ; % 定义x的变化范围和步长
83.
    % 当斜率存在，即k = (Y-InitialY)/(X-InitialX) ~= 0
84.
    iy = (Y-InitialY)/(X-InitialX).*(ix-InitialX)+InitialY;
85.
    end
86.
    ImageX = [ix, X];
87.
    ImageY = cat(2, iy, Y);
88.
    line(ImageX,ImageY, 'marker', '.', 'markerSize',1, ...
89.
    'LineStyle', '-', 'LineWidth', 2, 'Color', 'Blue');
90.
    dlmwrite('IXT.txt', ImageX, '-append', 'delimiter', 't', 'precision', 10);
91.
    dlmwrite('IZT.txt', ImageY, '-append', 'delimiter', 't', 'precision',10);
92.
    InitialX = X; %记住当前点坐标
93.
    InitialY = Y; %记住当前点坐标
94.
    % 列印「MouseDraw is moving!」及滑鼠现在位置
95.
    % fprintf('MouseDraw is moving! Current location = (%g, %g)n', ...
96.
    % CurPiont(1,1), CurPiont(1,2));
97.
    % % fprintf('MouseDraw move!n');
98.
    % 设定滑鼠按钮被释放时的反应指令为「MouseDraw up」
99.
    % set(gcf, 'WindowButtonUpFcn', 'MouseDraw up');
100.
     %%滑鼠按钮被释放时的反应指令
101.
     case 'up'
102.
     % 清除滑鼠移动时的反应指令
103.
     set(gcf, 'WindowButtonMotionFcn', '');
104.
     % 清除滑鼠按钮被释放时的反应指令
105.
     set(gcf, 'WindowButtonUpFcn', '');
106.
     % 列印「MouseDraw up!」
107.
     % % fprintf('MouseDraw up!n');
108.
     end
109.

110.
     end
111.

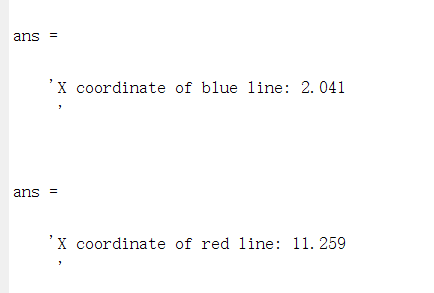

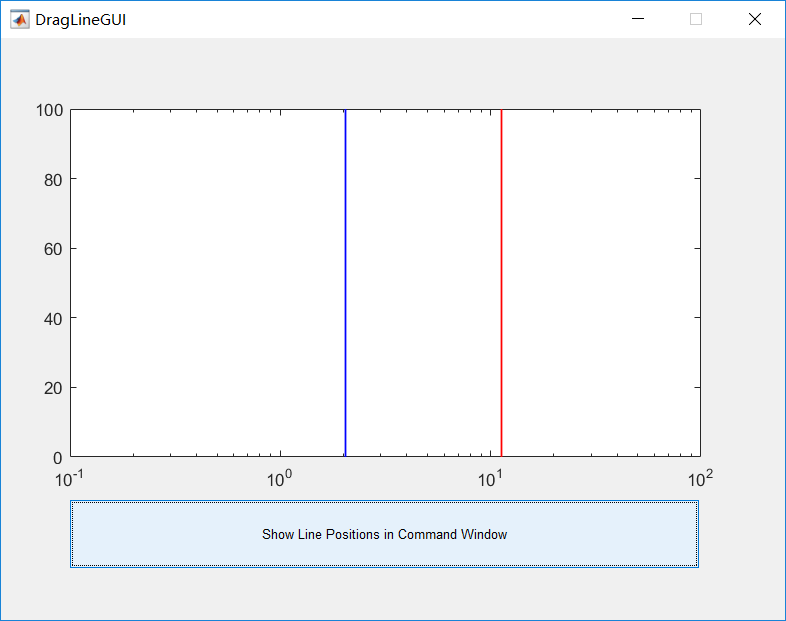

5、也是拖动直线的，不过一个拖动时，另一个不动。点击show position...在命令行返回数值（因为有GUI所以打包放在我的资源里了，需要的自己下）点击打开链接。



6、后记

以上为网上资源的收集，主要是供自己学习。如果碰巧你需要，甚幸~.~ //
