  • 如何使用CAM350比对底片与IPC网表

    如何使用CAM350比对底片与IPC网表
     1, 开启软件,菜单File-Import-AutoImport 选择目录,选择单位,然后点击Next


    2, 设置各层底片的格式




    这里需要配置走线层面的 Layer Type
    Top - Top
    Bottom - Bottom
    内层走线 - Internal
    内层平面(正片) - Pos Plane
    内层平面(负片) - Neg Plane
    NC Drill数据


    注意和Allegro的NC Parameters参数匹配,注意下面几个地方:


    设置完成了就点击:Finish导入

    如果需要在界面下面调整层面属性设置,菜单:Tables-Layers


    如果NC DRILL设置正确,那底片里面看到的钻孔尺寸就是实际的尺寸。如下图:

    黄色为NC DRILL层面

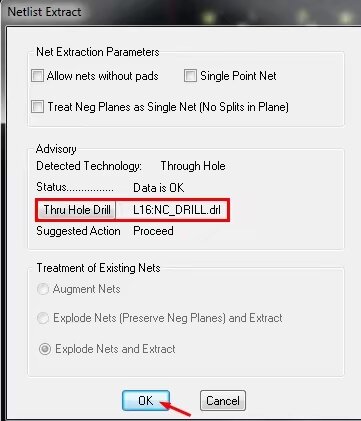

    3, 底片都正确导入后,我们就可以开始提取网表了,菜单Utilities-Netlist Extract…



    点击OK,执行完成即可。

    4, 导入IPC-365A网表,菜单:File-Import-IPC-IPC-356A

    提示窗口直接点击OK。

    5, 比较网表
    点击菜单:Analysis-Nets-Compare External Nets



    出来结果:


    通过这个导航工具来找到短路或开路地方:


    注意,单节点的网路也会报出来这个可以忽略。


    这里查到的7个Extra External Net (External Net就是外面的网路,如IPC-356过来的网路)
    这7个网络和我们的Only one connection report的吻合:
    Single Pin Net Logfile
    Net name - LED5-2, is a single pin net
    Located at - 22.460700 60.657000
    Net name - LED5-1, is a single pin net
    Located at - 22.960900 60.657000
    Net name - LED5-0, is a single pin net
    Located at - 23.460700 60.657000
    Net name - RXP5, is a single pin net
    Located at - 12.960900 77.056800
    Net name - RXM5, is a single pin net
    Located at - 12.460800 77.056800
    Net name - TXP5, is a single pin net
    Located at - 11.460800 77.056800
    Net name - TXM5, is a single pin net
    Located at - 10.960900 77.056800
