Lvs负载均衡

文中只涉及一台负载均衡服务器，和两台真实服务器，主要是初步体验负载均衡；实际的环境中，lvs和keepalived一起用才是黄金搭档，下篇将继续讲述lvs+keepalived的搭建过程

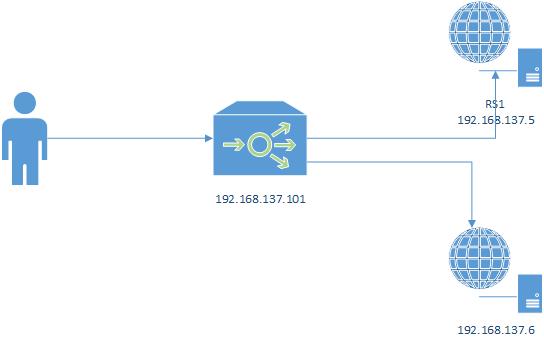

一、本次搭建的系统架构图


- 虚拟机：VirtualBox
- virtaulbox host-only的IP地址：192.168.137.1
- 所用系统：CentOS7
- 真实web服务器（RS1）：192.168.137.5
- 真实web服务器（RS2）：192.168.137.6
- 负载均衡服务器：192.168.137.101

二、RS的配置过程

两台RS所用Web服务器均为nginx

2.1 静态IP设置

（1）编辑配置文件

$ vim /etc/sysconfig/network-scripts/ifcfg-enp0s3

我这里叫enp0s3，也可能是其他名字，只是一个网卡代号而已

需要修改如下内容

• BOOTPROTO=static（使用静态IP）
• ONBOOT=yes（开机启动）

需要新增如下内容

• IPADDR=192.168.137.5
• NETMASK=255.255.255.0
• GATEWAY=192.168.137.1
• DNS1=192.168.137.1

（2）重启网络服务

$ service network restart

2.2 nginx的安装与部署

（1）下载nginx的安装包，我用的是nginx-1.10.1，放在/opt目录
（2）安装必备工具

$ yum -y install gcc gcc-c++ autoconf automake

$ yum -y install zlib zlib-devel openssl openssl-devel pcre-devel

说明：
pcre: 用来作地址重写的功能。
zlib：nginx 的gzip模块,传输数据打包，省流量（但消耗资源）。
openssl：提供ssl加密协议。

（3）安装nginx

$ cd /opt

$ tar -zxvf nginx-1.10.1.tar.gz

$cd nginx-1.10.1

$ ./configure –prefix=/usr/local/nginx

$ make

$ make install

（4）修改nginx默认访问页面内容

$ vim /usr/local/nginx/html/index.html

把内容修改为RS1，为了方便一会测试负载均衡时，能清晰看到是哪台服务器

（5）开放80端口

$ /sbin/iptables -I INPUT -p tcp –dport 80 -j ACCEPT

现在，访问192.168.137.5就可以看到显示RS1了，同理设置RS2

三、负载均衡服务器配置

CentOS7已经集成了LVS的核心，所以只需要安装LVS的管理工具就可以了

（1）安装ipvsadm

$ yum -y install ipvsadm

（2）设置ipv4转发

$ sysctl -w net.ipv4.ip_forward=1

（3）关闭防火墙

iptables -F

（4）设置ipvsadm

$ ipvsadm -A -t 192.168.137.101:80 -s rr

$ ipvsadm -a -t 192.168.137.101:80 -r 192.168.137.5 -m

$ ipvsadm -a -t 192.168.137.101:80 -r 192.168.137.6 -m

$ ipvsadm -S

-A 添加虚拟服务

-a 添加一个真是的主机到虚拟服务

-S 保存

-s 选择调度方法

rr 轮训调度

-m 网络地址转换NAT

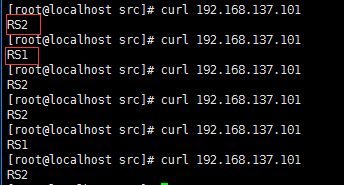

（5）测试

curl 192.168.137.101
