最近需要做个小作品，用到了Quartus 18，本人采用vhdl语言进行的开发，过程如下。

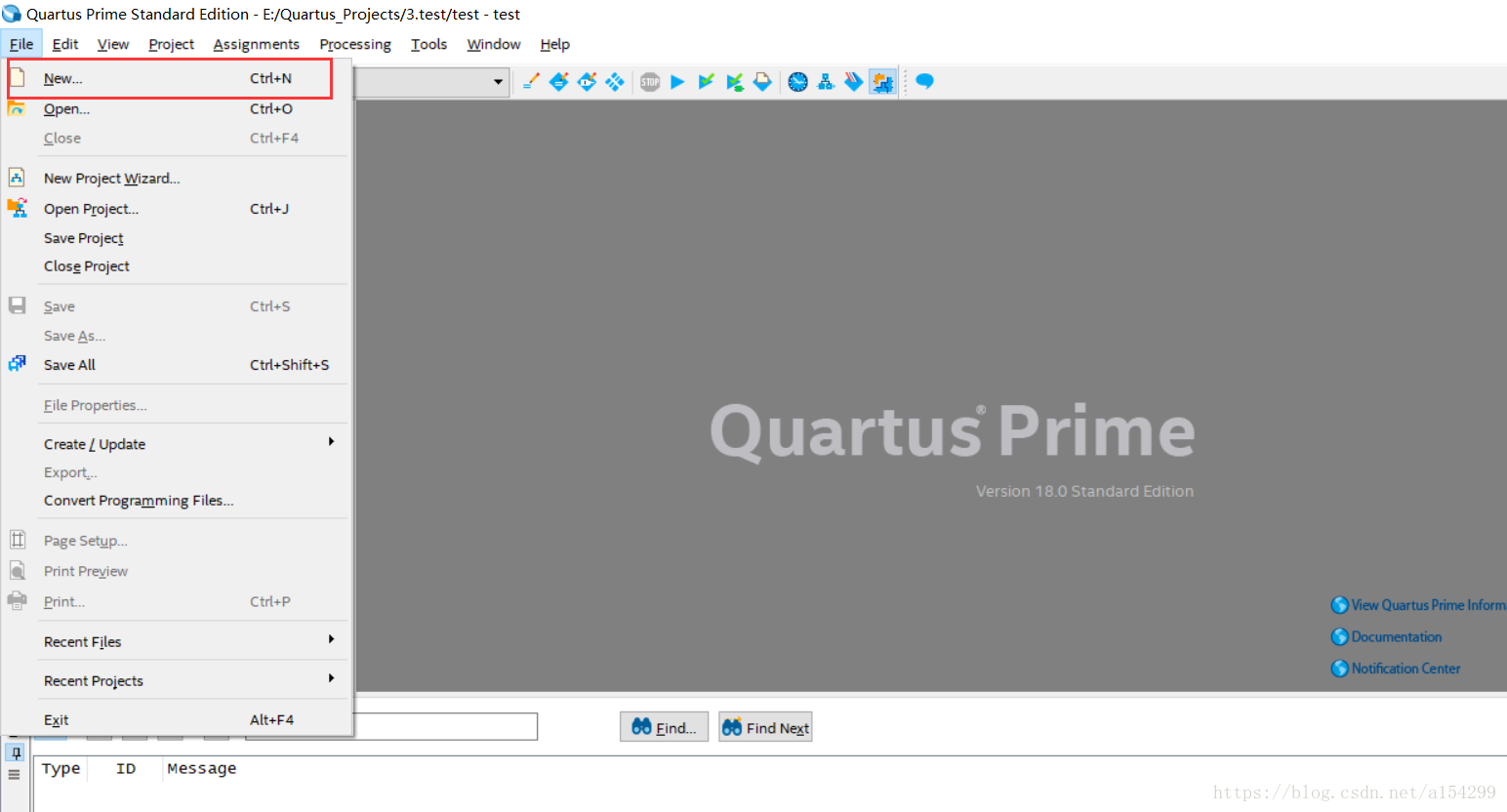

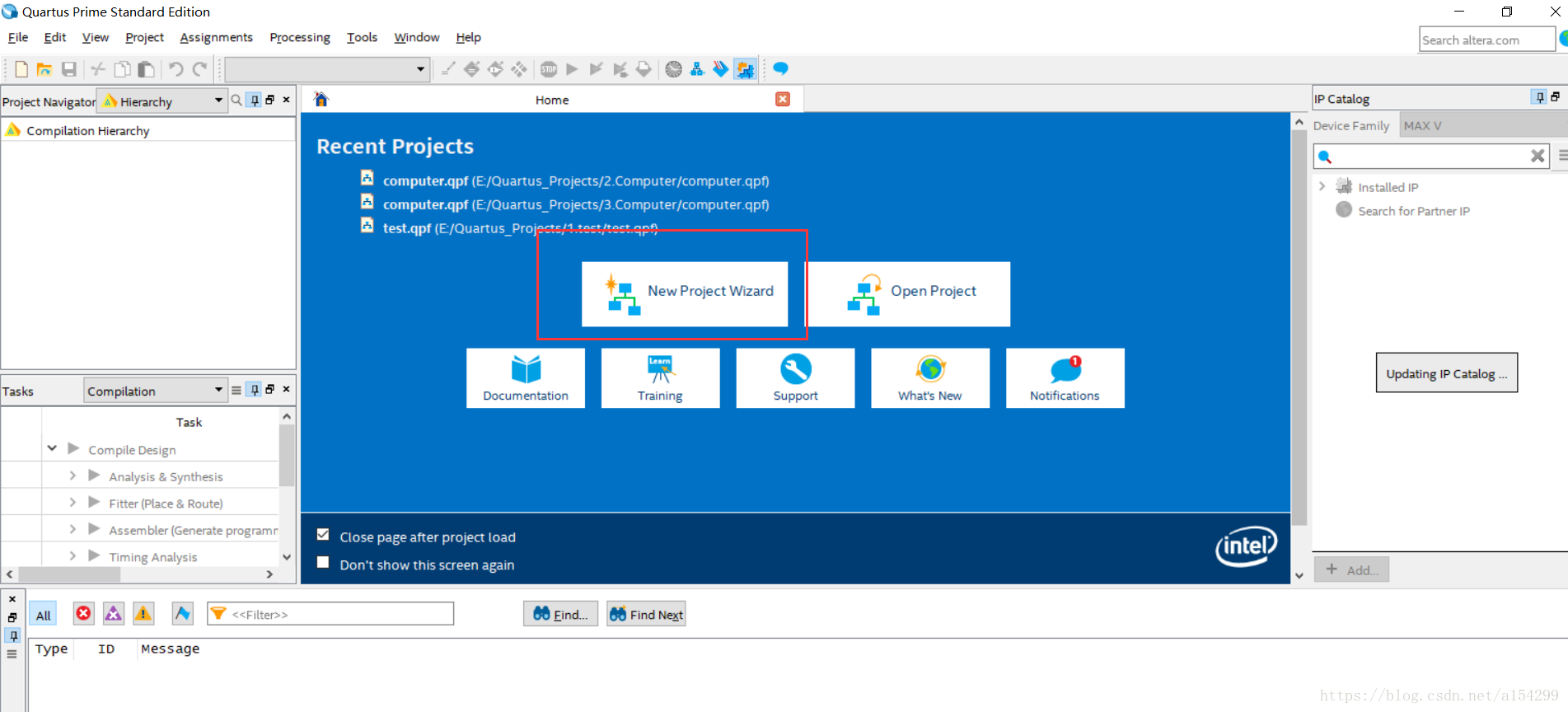

1.点击新建一个工程

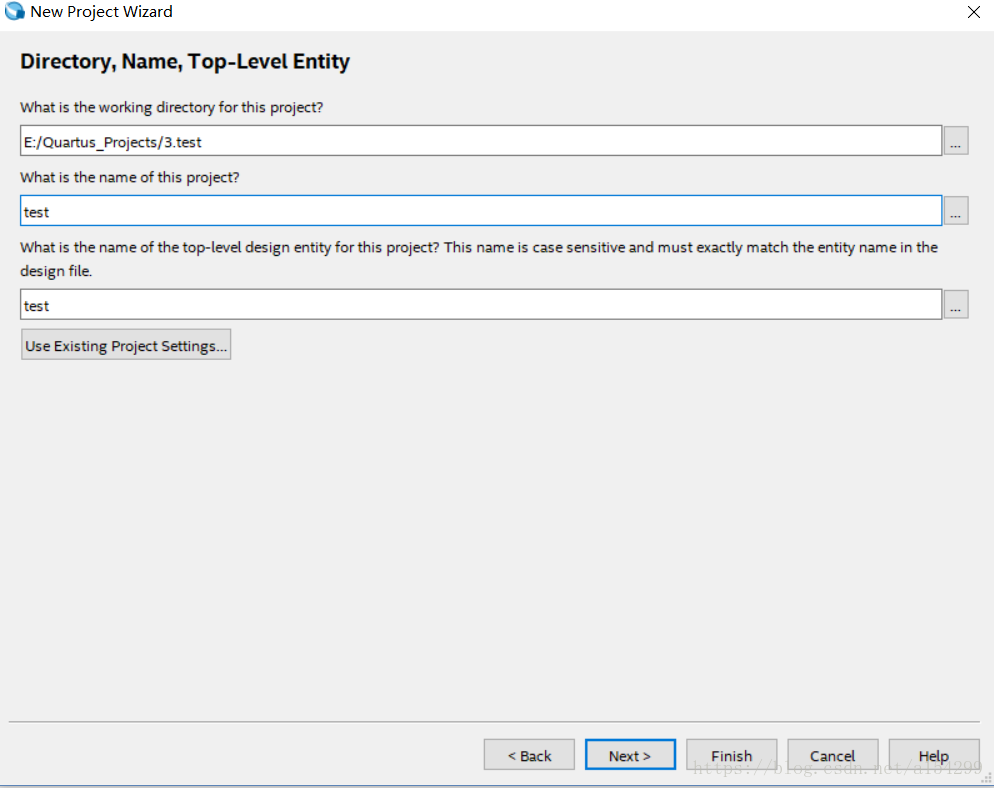

2.选择工程保存的路径，填写工程名称

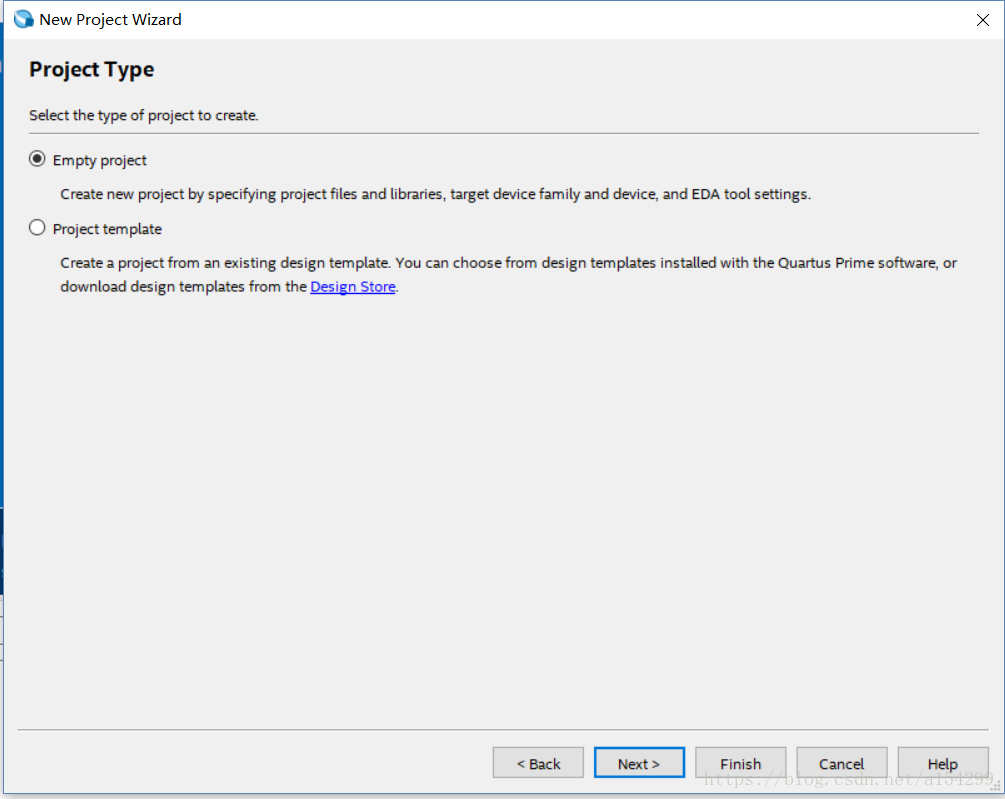

3.选择工程类型为空的工程

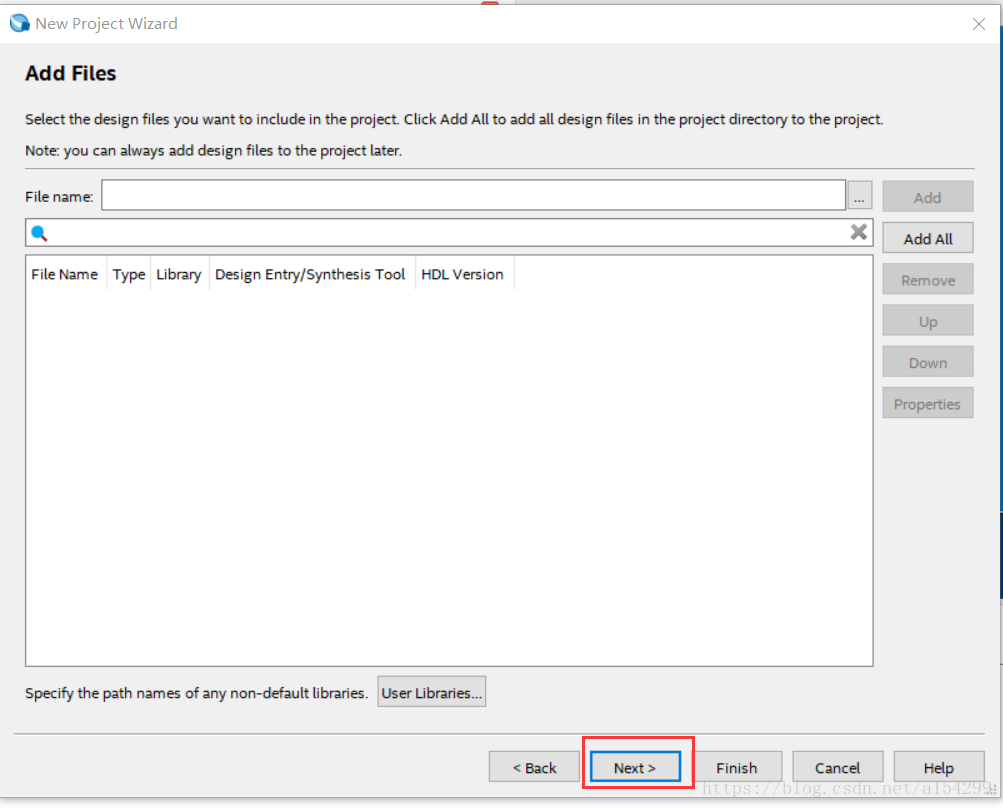

4.不添加任何文件，直接点next

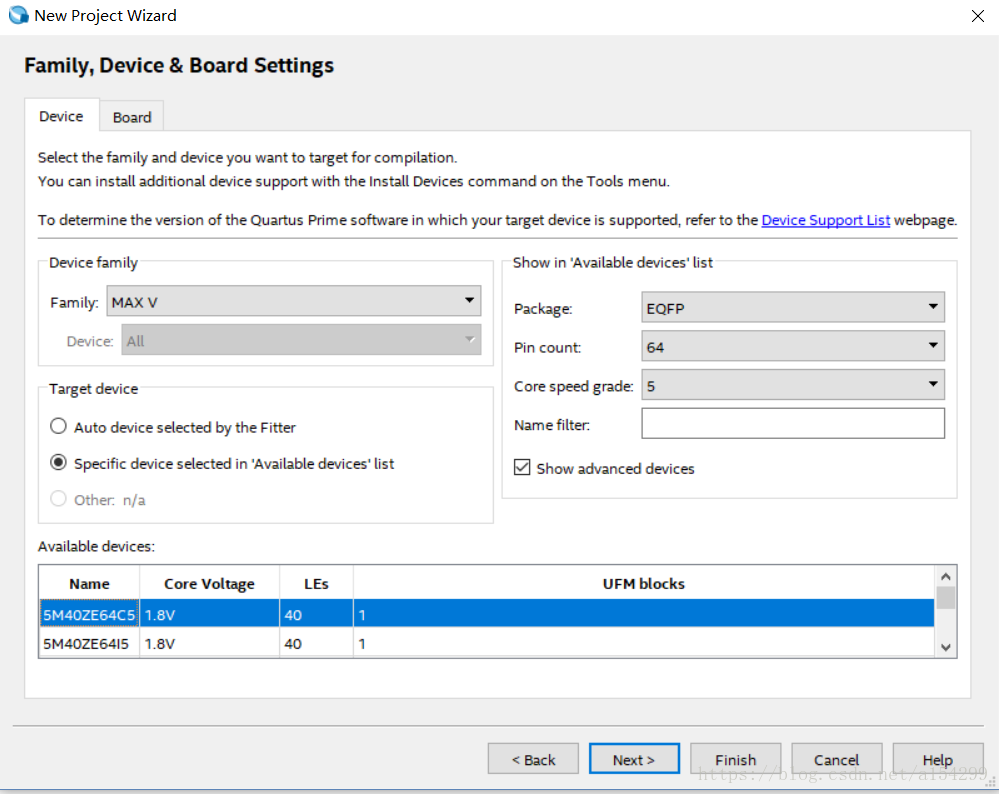

5.选择设备类型，一定要进行选择，否则后面编译仿真时可能会出错

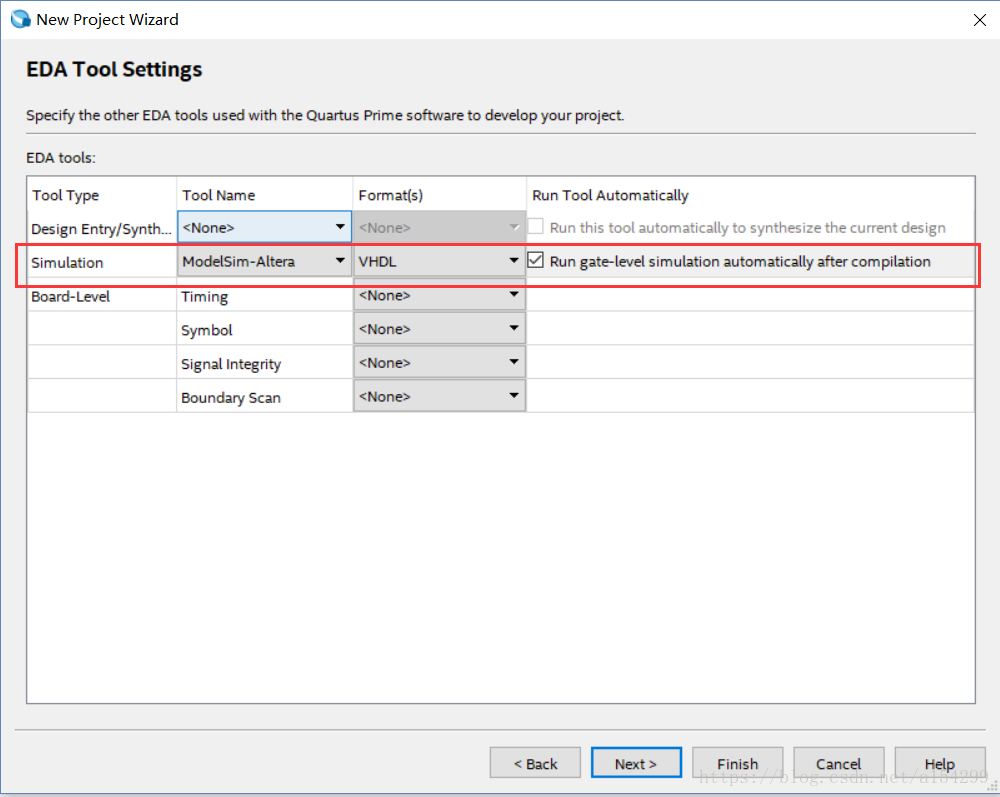

6.EDA Tools Settings中的仿真工具选择modelsim-altera,格式选择vhdl

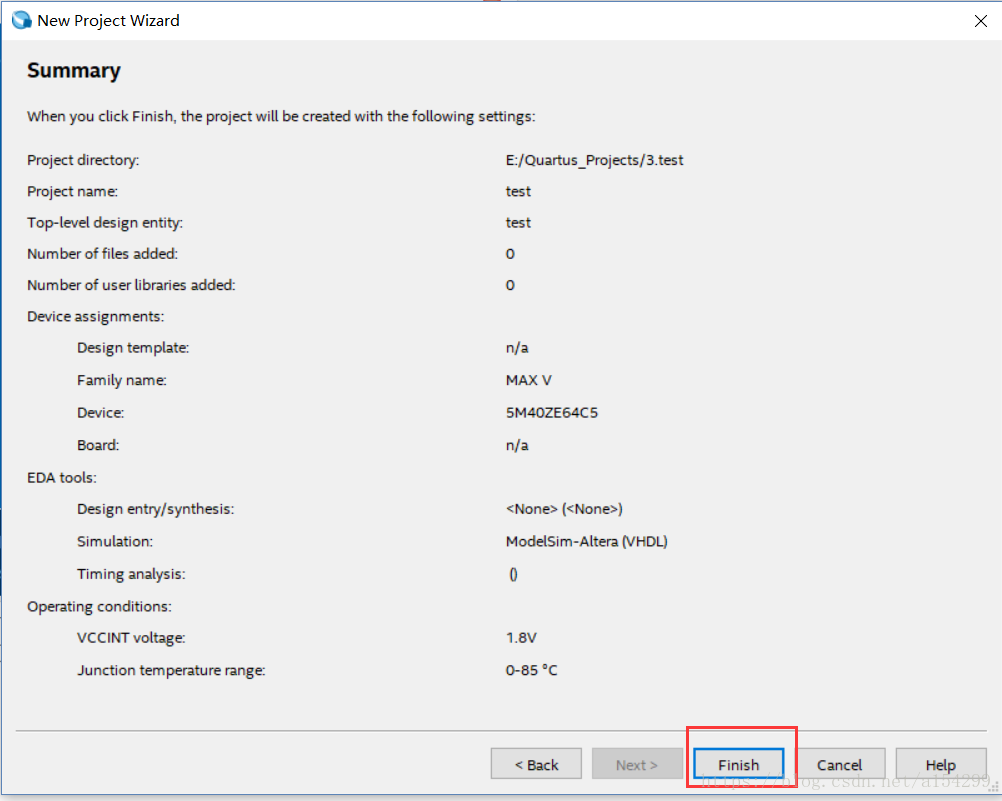

7.点击Finish

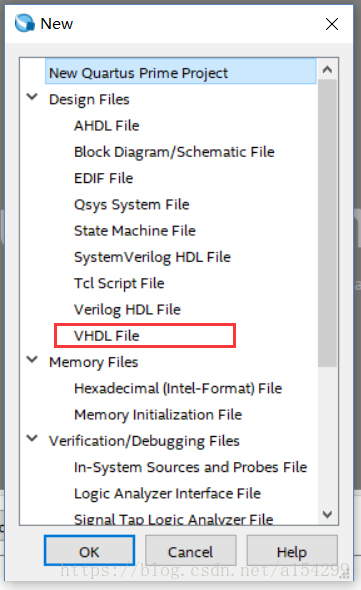

8.点击新建文件，选择vhdl file

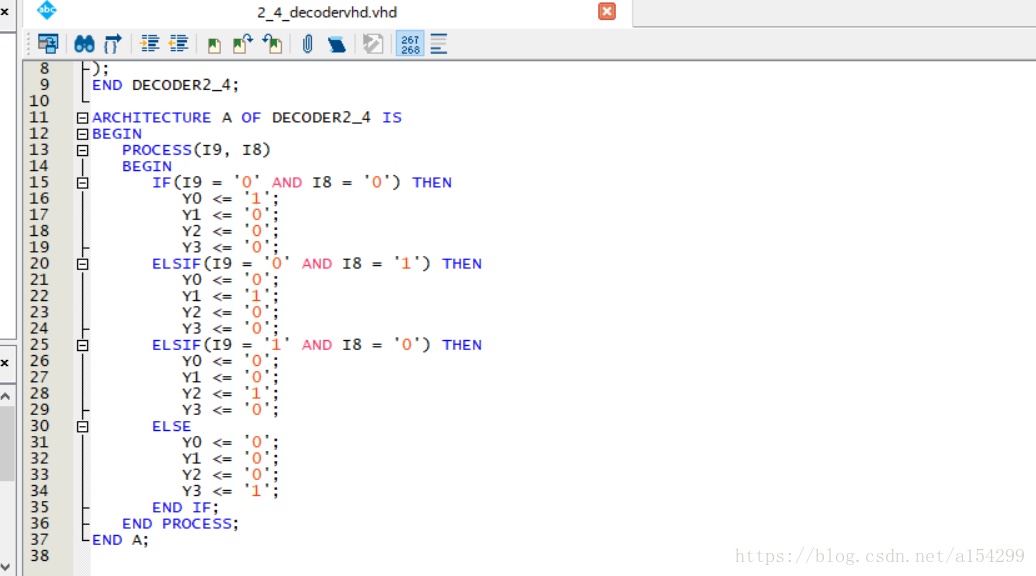

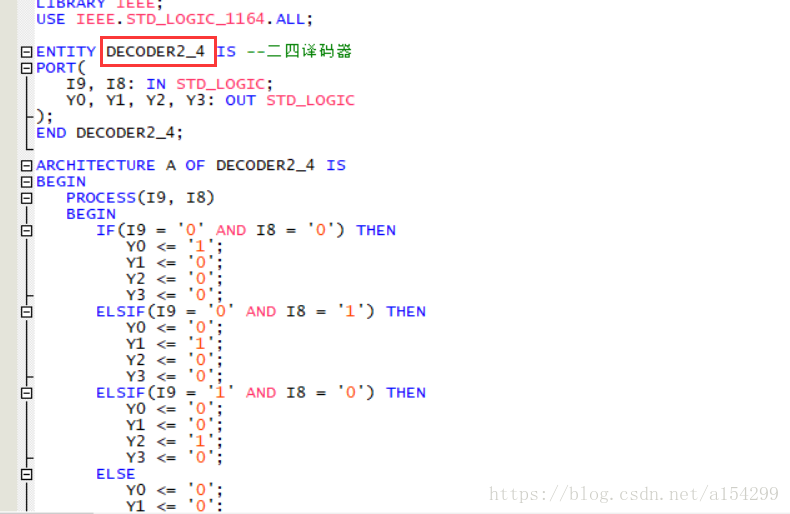

9.编写vhdl语言程序，以一个二四译码器为例（文件名称一定要和器件名称相同）

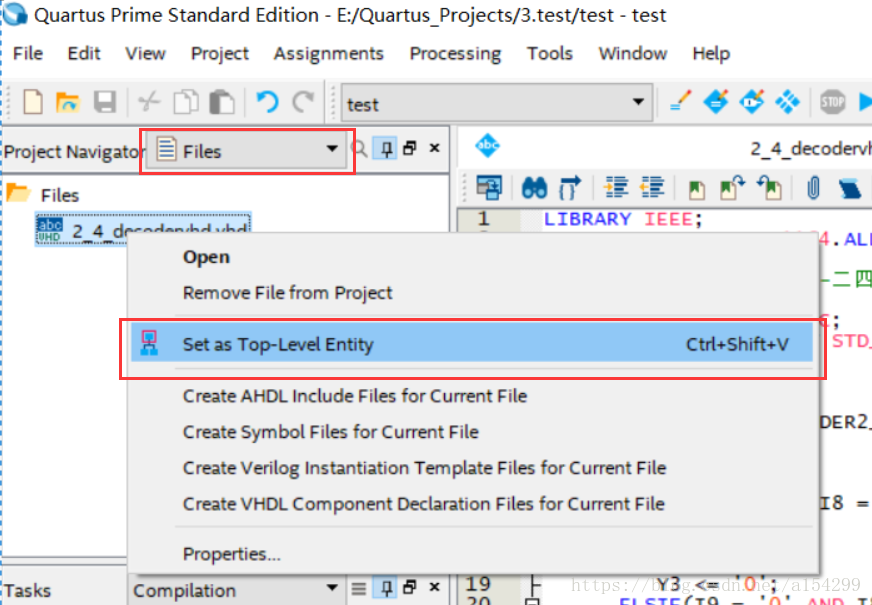

10.右键单击将写好的文件设置为顶层文件

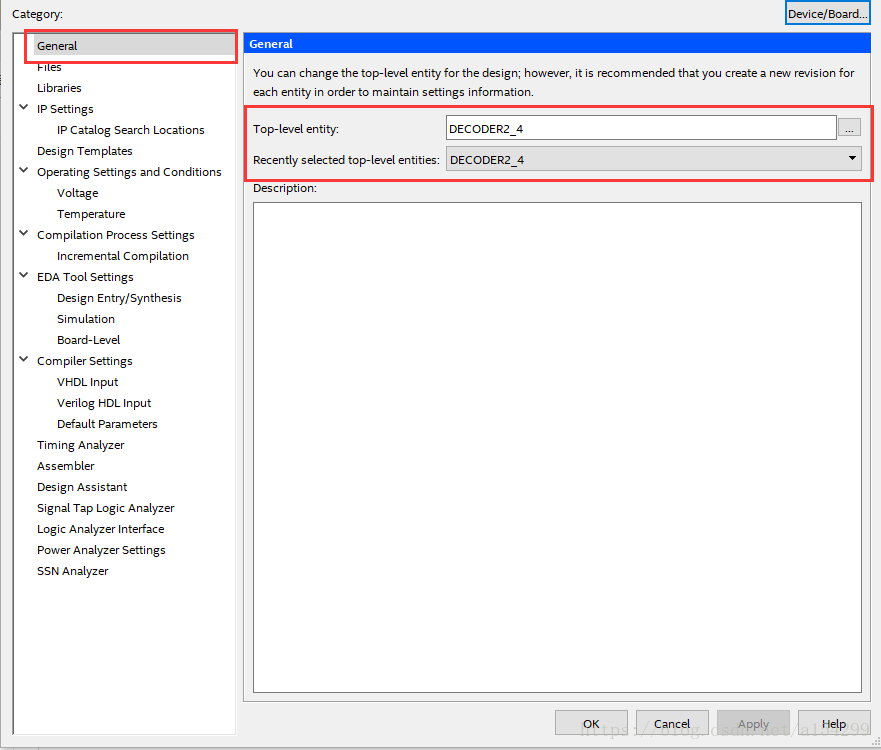

11.点击Assignments->Settings，点击General选项卡，确定顶层部件是刚刚建立好的部件名称

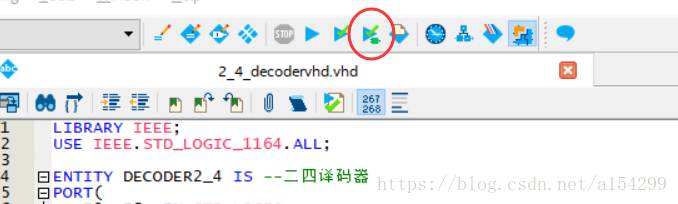

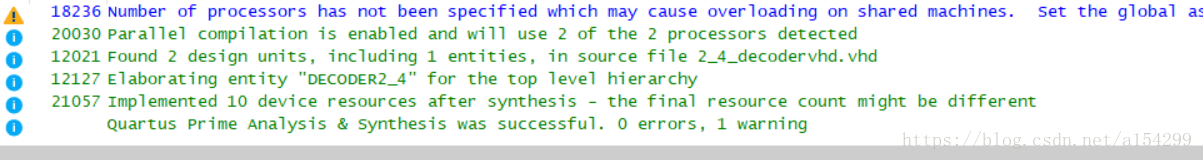

12.点击Start Analysis & Synthesis，没有报错即可。此时一个vhdl文件就建立成功了。
13.如果你想让刚才的vhdl文件生成为部件，并用它进行画图，那么请进行如下操作：

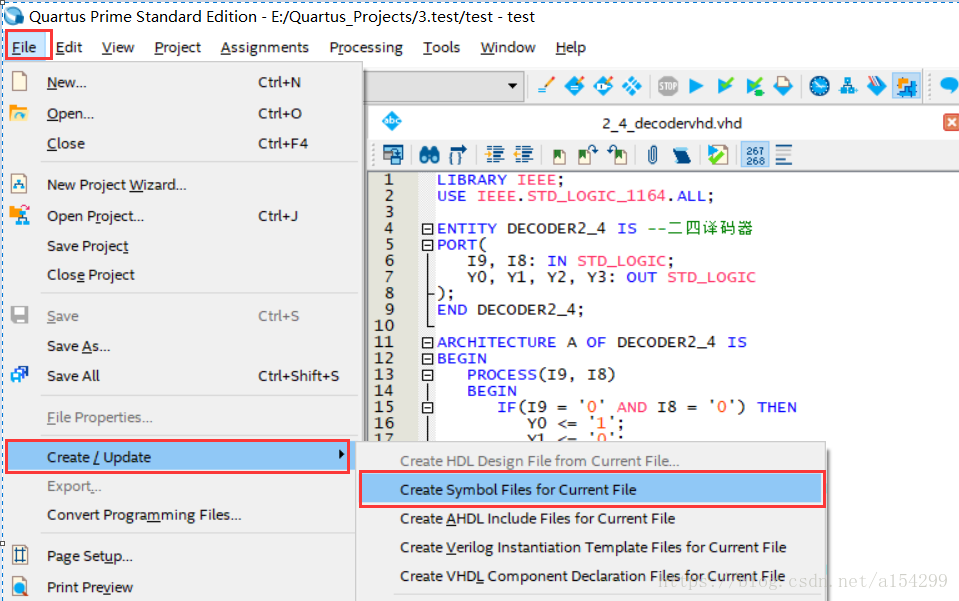

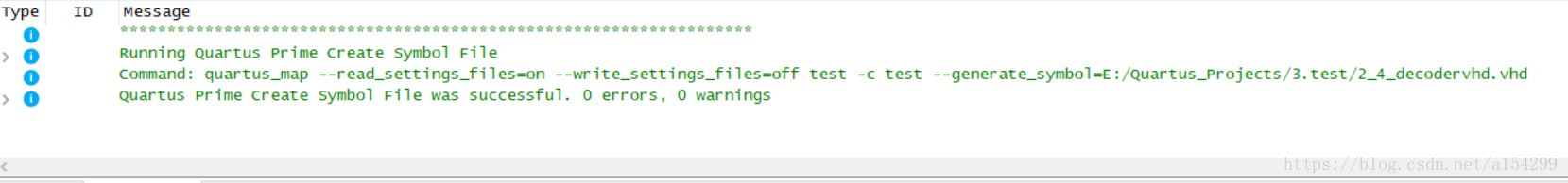

点击 File->Create/Update->Create symbol files for current file，没有报错即可
这样一个部件就生成了。

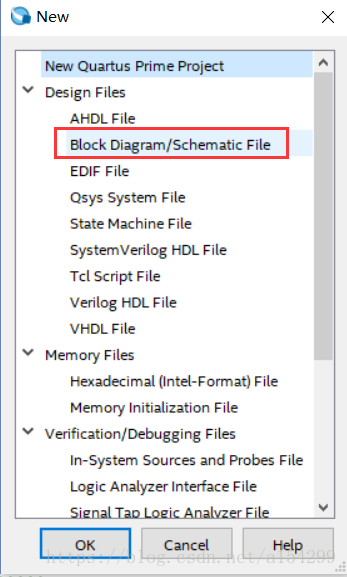

14.如果你想用上面的部件画一个顶层图，那么就新建一个Block Diagram/Schematic File

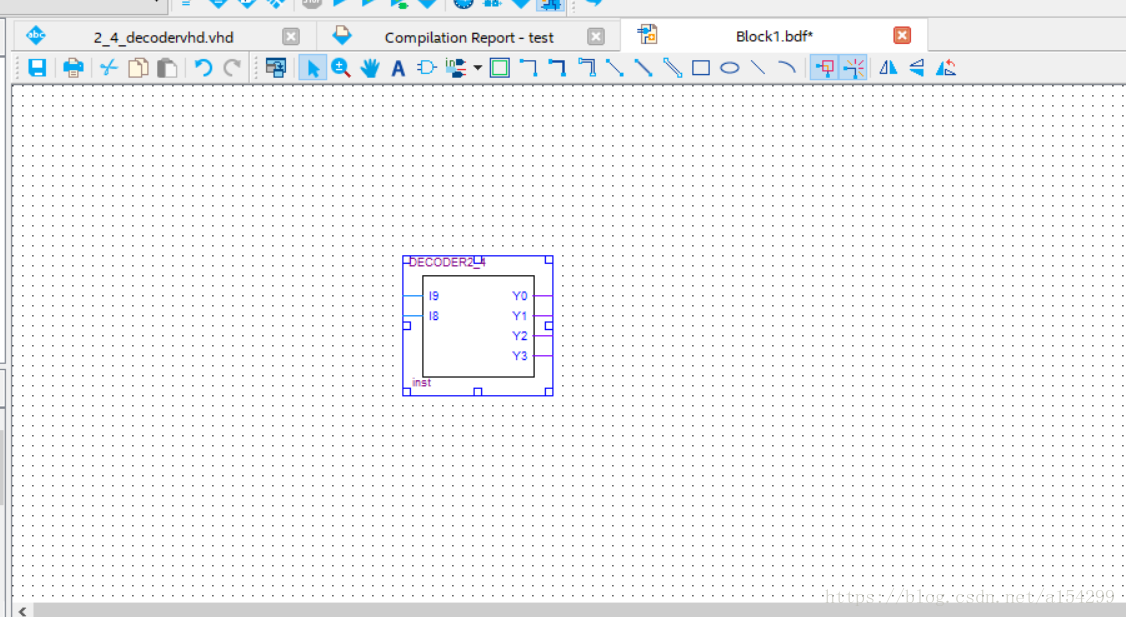

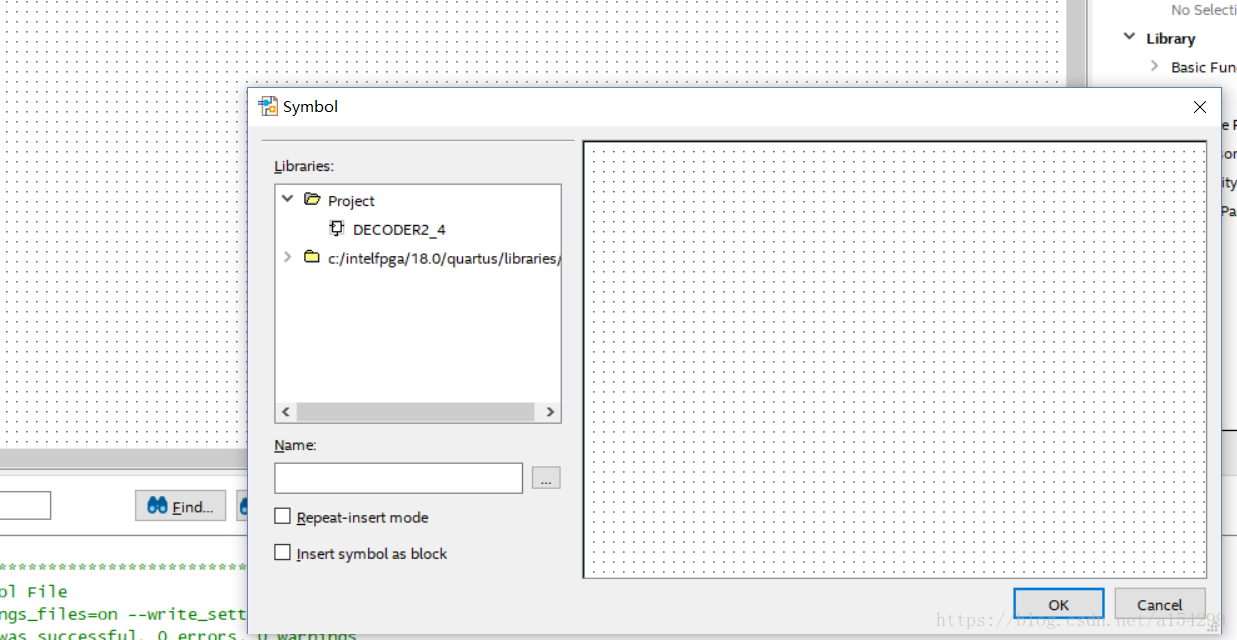

双击空白处可调出Symbol界面，在这里你可以看到自己生成的部件
选中后点击OK即可放置在原理图上,然后进行保存即可。
15.如果你想对生成的部件进行仿真测试，则进行如下操作：

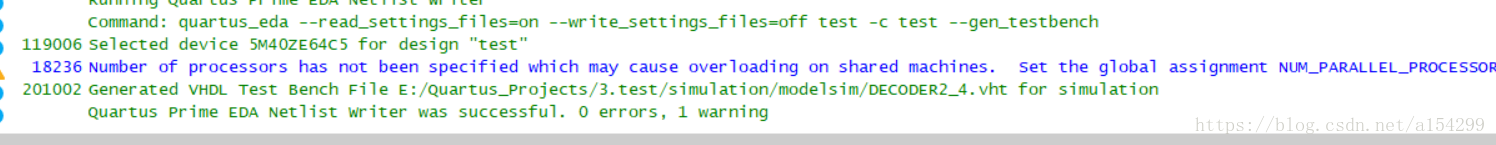

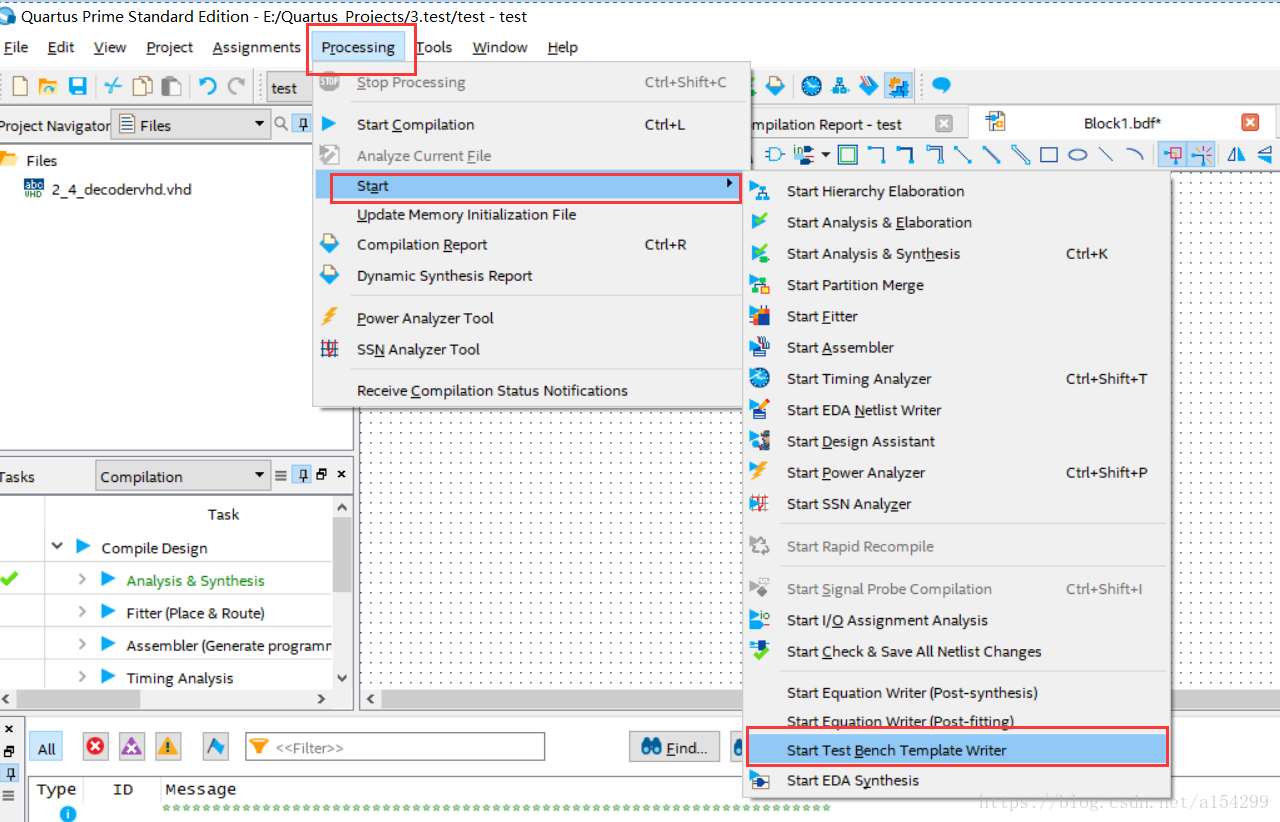

点击Processing->Start->Start Test Bench Template Writer，没有报错即可

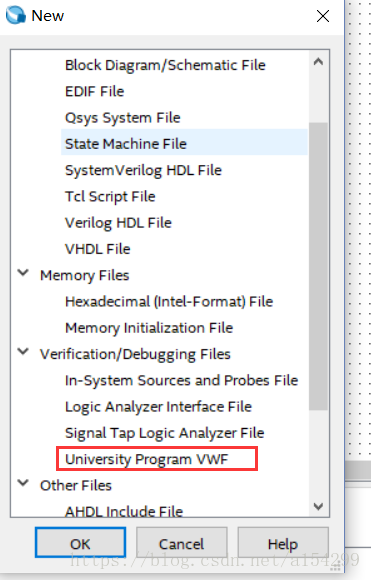

新建一个University Program VWF文件

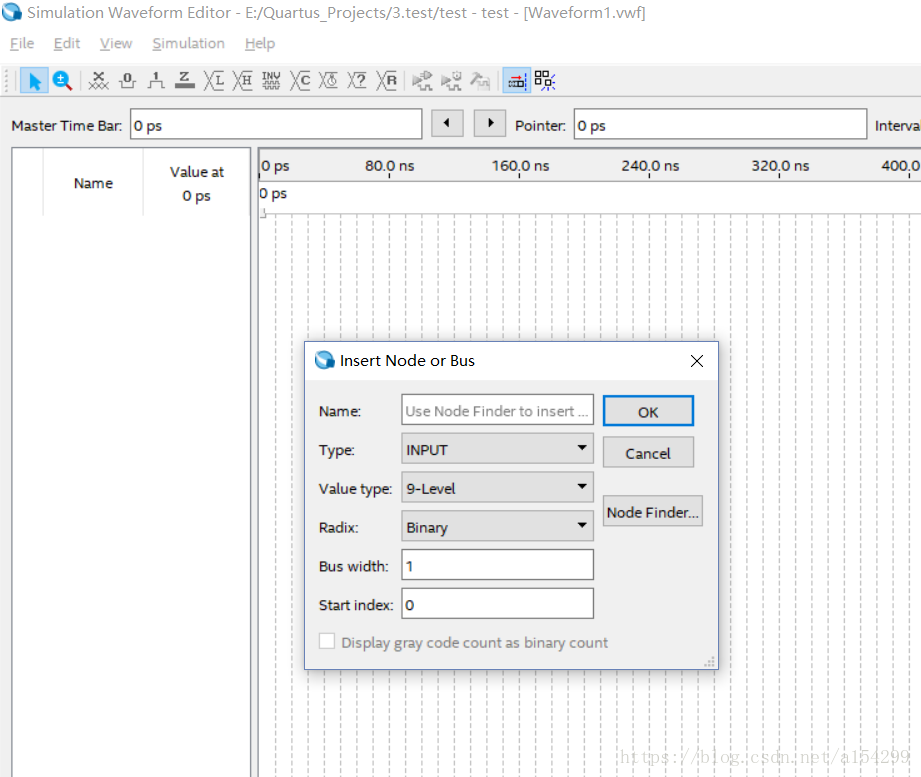

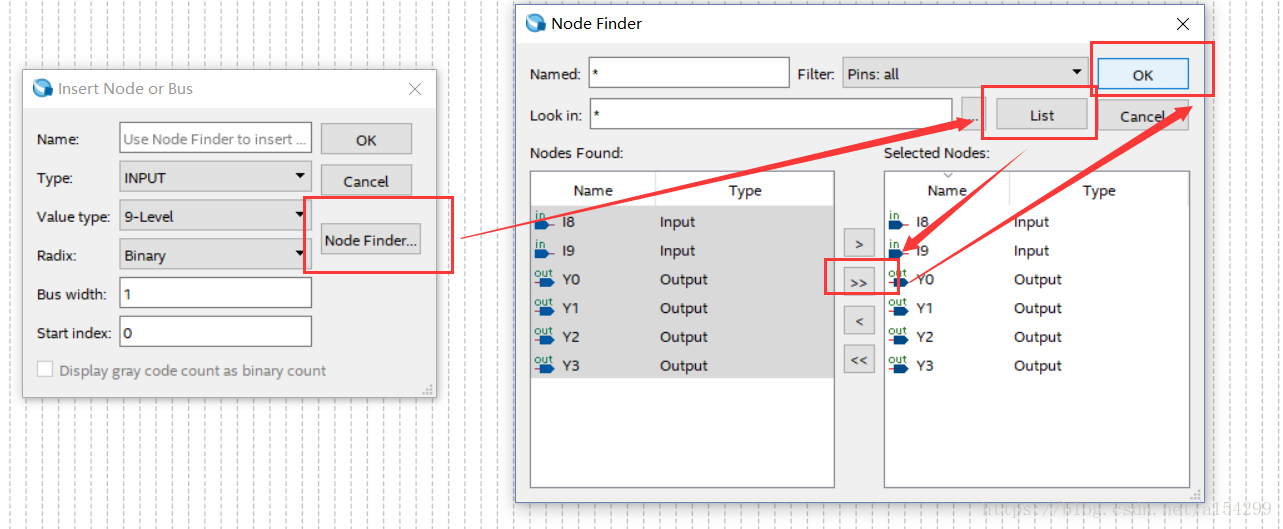

双击左侧空白处，可调出Insert Node or Bus窗口
点击窗口的Node Finder->List-> ">>" ->OK

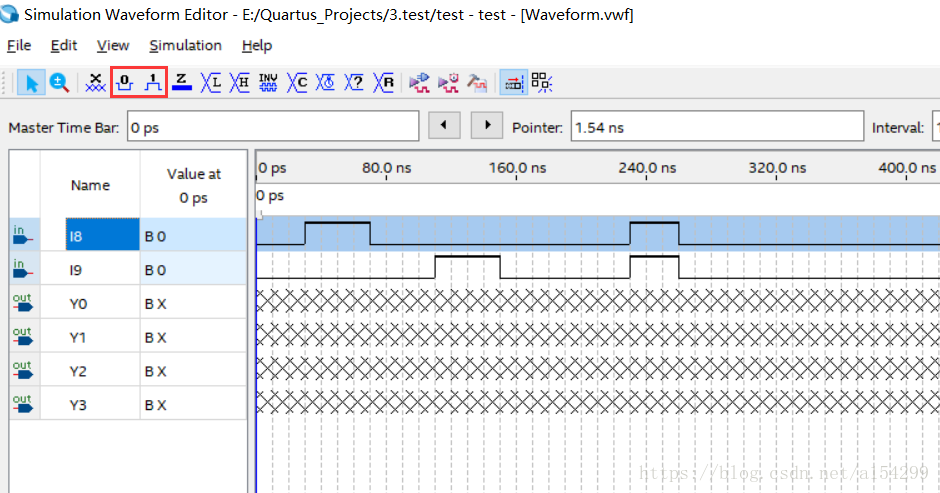

再次点击OK，输入相应的数据，红框内是设置低电平和高电平的按钮

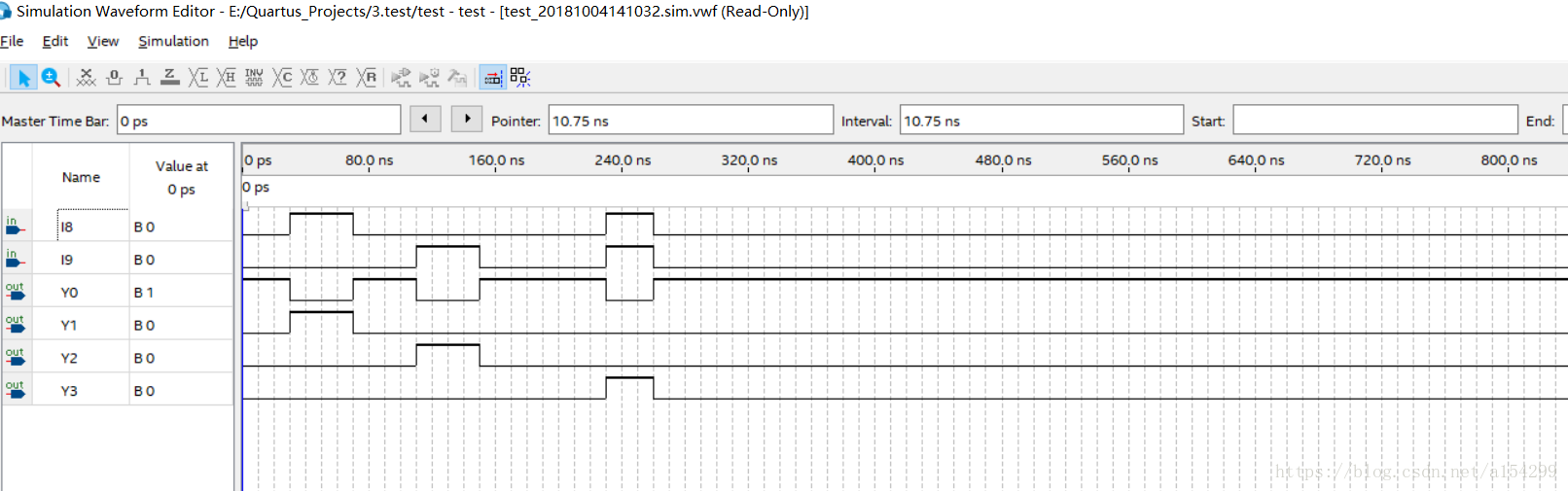

保存后点击Run Functional Simulation，稍等即可弹出仿真后的界面
这样一个编写代码->生成部件->生成顶层图->仿真测试的流程就完成了。
注意：你想对哪个文件进行仿真，就需要先将哪个文件设置为顶层文件，并进行组建编译，然后重新建立一个VWF文件。
如果在仿真过程中出现了“testbench_vector_input_file option does not exist”的错误，那么请参考如下链接：
https://www.cnblogs.com/UnfriendlyARM/p/9742613.html
