UML初识__基本图元
学习了uml,我觉得总结一下基本的图还是不错的 ,我将它化作了思维导图,放在这里,以供使用。

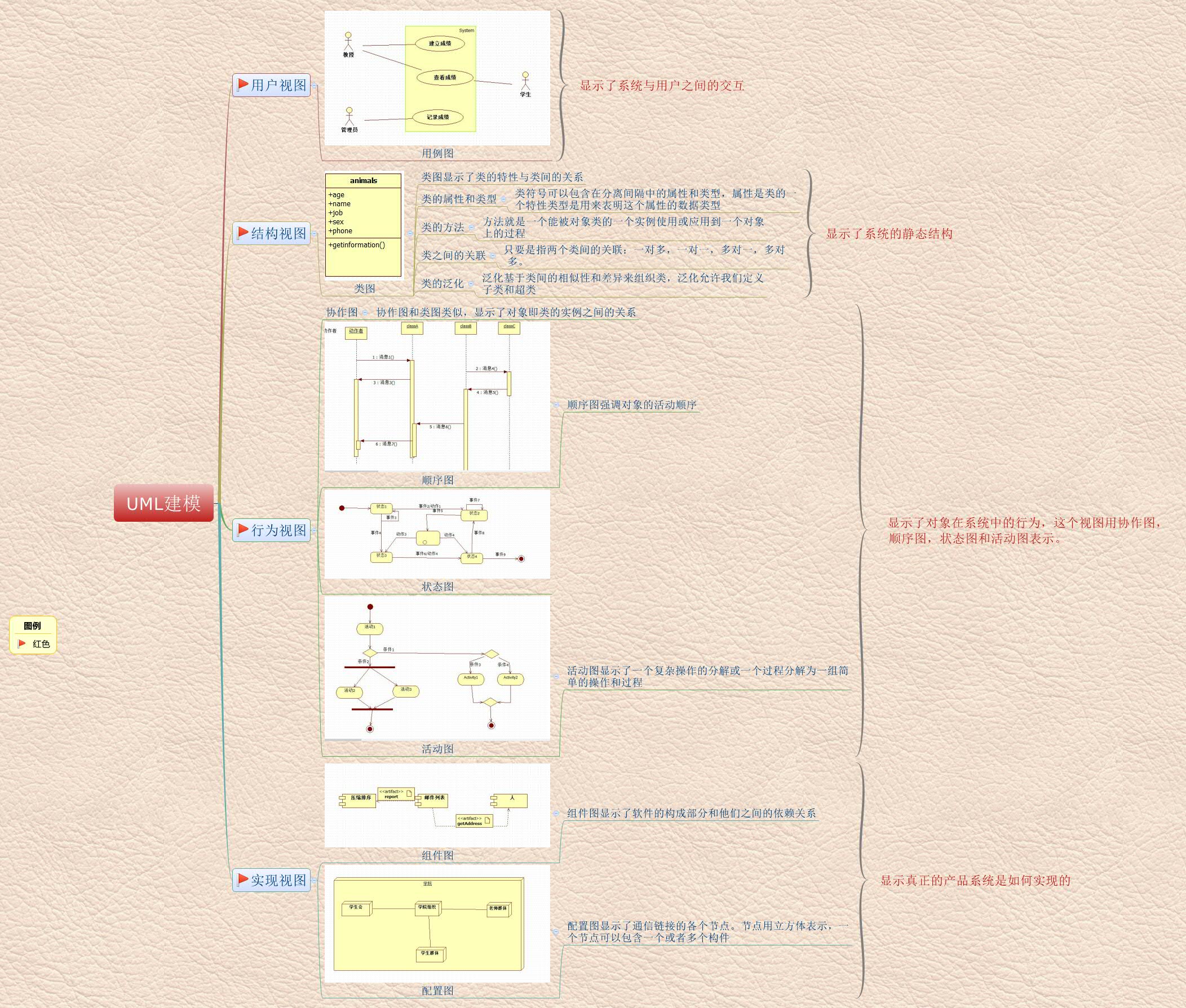

基本uml图就在下面的图中了,这个图主要参考计算机科学导论中,一节简单的内容介绍,对此,如果而现在最新版本的uml是2.0结构,图上的uml构造图,采用的是开源uml软件WhiteStarUml绘制,由于本人水平有限,只能将图绘制简单,一边理解,一边画图,在此,如有错误,请谅解。
其中包含了,用例图、类图、协作图、活动图、顺序图、状态图、组件图、配置图
拖拉图片可以查看大图
