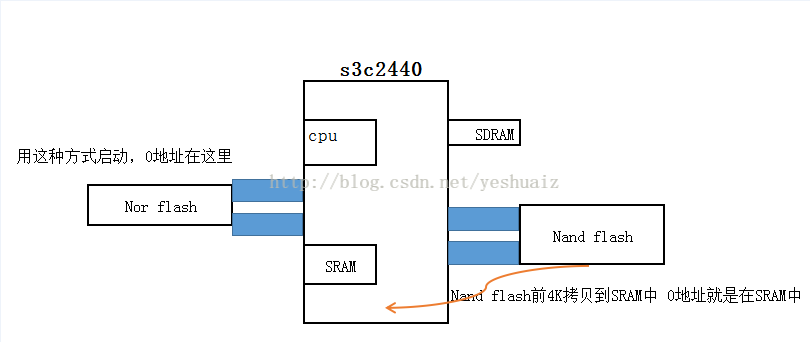

s3c2440有两种启动方式，一种Nor flash 启动，一种Nand flash 启动。
由于NAND
FLASH是接在NAND FLASH控制器上而不是系统总线上，所以没有在S3C2440A的8个BANK中分配地址空间。如果S3C2440被配置成从Nand Flash启动,在S3C2440上电后,Nand Flash控制器的会自动的把Nand Flash上的前4K数据搬移到内部SRAM中,也就是所谓的”Steppingstone”, 同时把这段片内SRAM映射到nGCS0片选的空间（即0x00000000）。系统会从这个内部SRAM中启动，程序员需要完成的工作,就是把最核心的启动程序放在Nand Flash的前4K中，也就是说，你需要编写一个长度小于4K的引导程序,作用是将主程序拷贝到RAM
(一般是SDRAM)中运行。而在Nand Flash方式启动的情况下，系统是”看不到”Nor Flash的，因为Nor Flash也是挂在nGCS0上的，而nGCS0的地址空间已经被占用了。从NOR FLASH启动时，因为NOR FLASH接在bank0。地址映射是0X00000000。所以ARM上电后直接运行NOR FLASH里的程序。此时S3C2440内部SRAM地址0X40000000。ARM上电启动都是从0X00000000开始运行。但是对于复位程序入口，ResetEntry的值在ARM上电运行时是0X00000000，在JTAG仿真时是0X30000000。这个值很关键，在拷贝程序时会用到。
