实验报告
课程名称 Android应用编程实验
实验名称：网页应用-WebView
实验目的：学习WebView的相关功能
实验仪器设备：电脑、Android Studio、Android手机
实验内容：
- 应用WebView对象浏览网页;
- 调用本地HTML网页文件的JavaScript;
- 用Android程序操纵JavaScript对话框;
文章目录
一、应用WebView对象浏览网页
1.1实验原理
WebKit是一个开源的浏览器引擎，WebKit内核具有非常好的网页解析机制，很多系统都使用WebKit做浏览器内核。在WebKit的API包中，最重要、最常用的类是Android.webKit. WebKit。WebView类是WebKit模块Java层的视图类，所有需要使用Web浏览功能的Android应用程序都要创建该视图对象，用于显示和处理请求的网络资源。
1.2实验过程记录

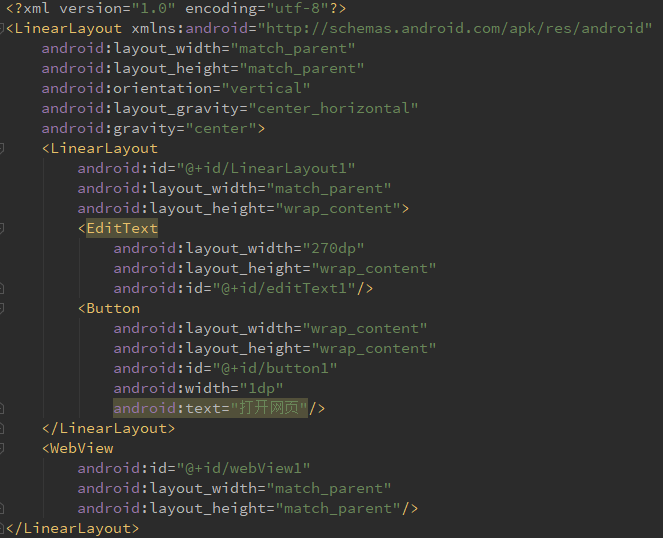

1.2.1布局文件
为实现基本的相机程序效果，使用最简单的线性布局，通过组件的嵌套生成需要的布局。首先指定最外层的线性布局对齐方式为垂直布局，在其中嵌套一个LinearLayout布局，之后再编写EditText组件用来输入网站网址，加入一个button组件用于点击确定。之后在外层的线性布局中加入WebView组件用来展示需要显示的网页，如图1.1所示。
1.2.2控制文件
1.2.2.1实例化对象
在MainActivity.java文件中修改文件，以实现对程序的控制。首先如下图1.2所示实例化所需的对象。
在上图1.2中，分别实例化了用于网页浏览的“WebView”类的“webView”对象、用于点击确定的“Button”类的“openWebBtn”对象、用于编辑输入网址的“EditText”类的“editText”。
1.2.2.2重载构造函数
对构造函数进行修改，使其实现“关联布局文件和控制文件，设置按钮监听事件”的功能。如图1.3所示。
通过findViewById方法关联图1.1中的相关组件，并为“openWeb”设置监听事件，以实现在鼠标之后，显示网页界面的功能。
1.2.2.3编写mClick函数
为按钮的监听事件编写 mClick 类，以实现拍照和退出功能。如图1.4所示：
上图中，构造了一个继承于OnClickListener的mClick类。首先定义一个url字符串，在点击按钮之后，通过getText().toString()方法获取文本框中的字符串，将其赋值给url。通过findViewById方法将webView对象与布局文件中的组件相关联，通过loadUrl方法设置网页的网址，从而显示网页。
1.2.3添加权限
由于程序中需要实现访问网页的功能，所以需要在程序中添加允许程序网络访问的权限。如下图1.5所示，在 AndroidManifest.xml 文件中添加下列信息，以申请权限。
1.2.4模拟器测试
编写程序结束之后，打开AndroidStudio中的安卓模拟器进行测试，但程序不能正常运行。
1.3实验过程中存在的问题及解决方案
1.3.1调用系统自带的浏览器

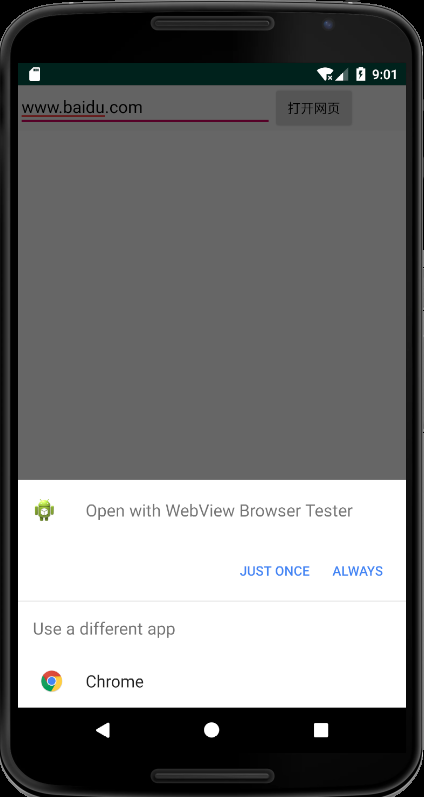

在之前的程序中，使用了webView.loadUrl () 方法去加载网页的内容。在安卓7.1.1系统的手机模拟器下，运行结果如图1.6所示：
在输入URL之后，点击“打开网页”按钮，会出现上图1.6所示的系统提示。该提示意思是，询问用户是以WebView Browser浏览器打开，还是以Chrome浏览器打开网页。

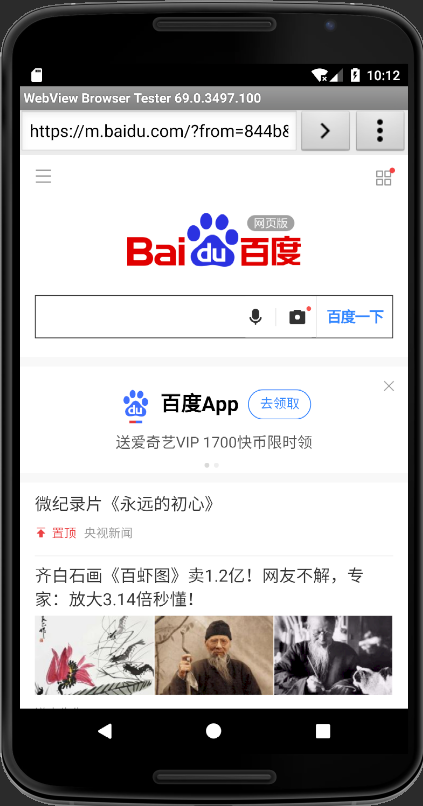

点击选择WebView Browser浏览器打开网页，则会显示如图1.7所示的效果。这样的话，系统会在程序之外调用WebView Browser浏览器来显示网页。

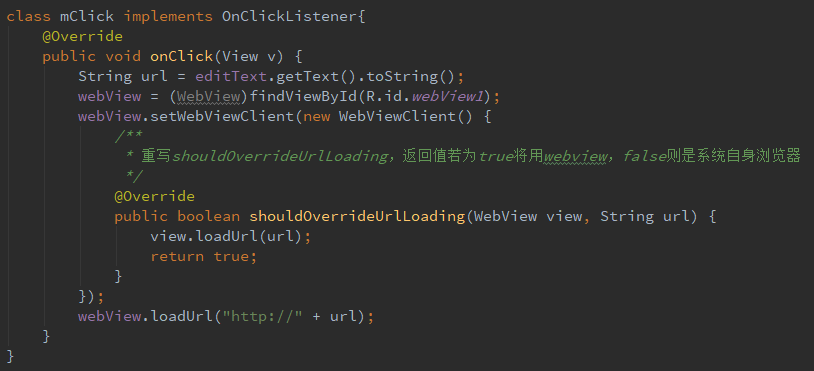

也就是说，用这种方式打开的网页资源是依赖于系统自带的浏览器，而不是WebView组件，若想用自身WebView组件去实现，需要去调用setWebViewClient()方法来实现。现在将代码修改，添加上setWebViewClient()方法。代码如下图1.8所示：
在setWebViewClient()方法中重载shouldOverrideUrlLoading，返回值若为true将用webview，false则是系统自身浏览器，现在将返回值改为true，使程序调用webview。

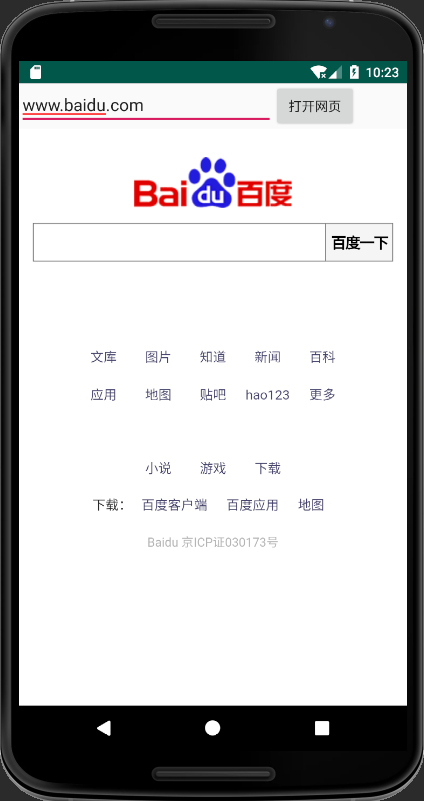

重新运行安卓模拟器，显示的效果如下图1.9所示：
现在可以看到，在手机界面的上半部分，是EditText和button组件，下半部分是webview组件。程序没有调用系统自带的浏览器，而是使用了内嵌的webview来浏览网页的。
1.3.2 返回键问题
现在已经可以实现不依靠系统自带浏览器打开我们的url资源，但这里会出现一个问题，只要我们一点手机上的返回键，整个程序就直接退出了。我们想要的应该是和浏览器一样的效果，即按下返回键应该还是向后退一步，回到之前浏览的网页，而不是直接退出程序。

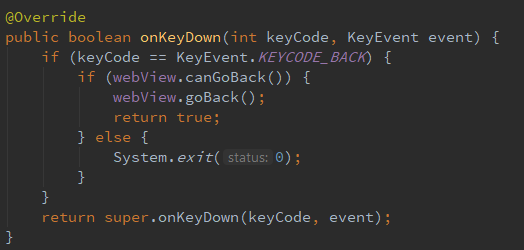

解决方法，是去监听物理返回键并做出对应的相应事件，即重载onKeyDown函数，如图1.10所示：
上图中，重载了onKeyDown方法，具体含义为：keyCode代表按键的数字标识符，通过该标识符判断是否为返回键。如果是返回键，则判断目前的网页是否可以返回，如果可以返回，则调用goBack方法，返回网页前一页面；如果不能返回，则退出该程序。
1.3.3动态权限问题
Android 6.0 之前我们申请权限直接在配置文件中配置一下即可，但是6.0之后，谷歌官方将权限分为普通权限和危险权限。对于危险权限来说，我们就需要进行动态设置。经过查阅资料，发现访问互联网的权限并不属于危险权限，所以暂时不考虑动态申请了。
1.4实验结果
现在已经实现了实验所要求的功能，在Android7.1.1版本的模拟器中运行，并将运行过程录制的视频记录如下：http://47.95.13.239/Study/Android/show/ex6_1.mp4
二、调用本地HTML网页文件的JavaScript
2.1实验原理
WebSettings类用于对WebView对象的属性进行设置；WebViewClient类用于对WebView对象中各种事件的处理，通过重写该方法，可以对WebView对象在页面载入、资源载入、页面访问错误等情况发生时进行各种操作；WebChromeClient是辅助WebView处理JavaScript对话框、网页的标题、网页的图标、加载进度条等操作的类。用户可以在Android程序中调用本地的HTML网页文件的JavaScript。
2.2实验过程记录
2.2.1布局文件
本次布局使用相对布局，需要添加的组件仅仅是一个WebView组件，如图2.1所示。
2.2.2控制文件
2.2.2.1实例化对象
在MainActivity.java文件中修改文件，以实现对程序的控制。首先如下图1.2所示实例化所需的对象。
在上图2.2中，分别实例化了用于网页浏览的“WebView”类的“webView”对象、用于线程间通信的“Handler”类的“handler”对象、用于处理JavaScript的alert对话框的“MWebChromeClient”类的“WebChromeClient”对象。
2.2.2.2重载构造函数

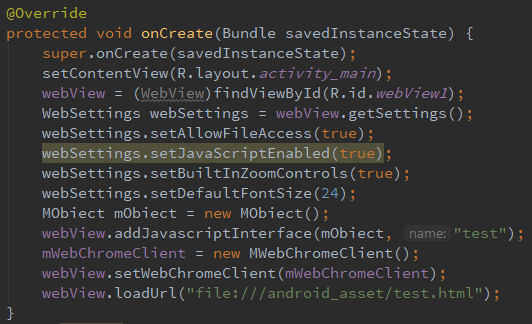

对构造函数进行修改，使其实现“关联布局文件和控制文件，设置WebView属性、加载本地HTML资源”的功能。如图2.3所示。
通过findViewById方法关联图2.1中的相关组件，通过WebSettings类设置WebView的相关属性。属性设置的相关含义见表2.1。
表2.1WebSettings类的方法
方法 功能
setAllowFileAccess(false) 设置在WebView内部是否允许访问文件，默认允许访问。
setJavaScriptEnabled(true) 设置支持JavaScript脚本
setBuiltInZoomControls(true) 设置支持缩放
setDefaultFontSize(24) 设置默认字体大小
之后通过addJavascriptInterface方法，设置JavaScript接口，实现Android与JavaScript的通信。通过loadUrl方法设置需要打开的HTML文件。
2.2.2.3编写MObiect类

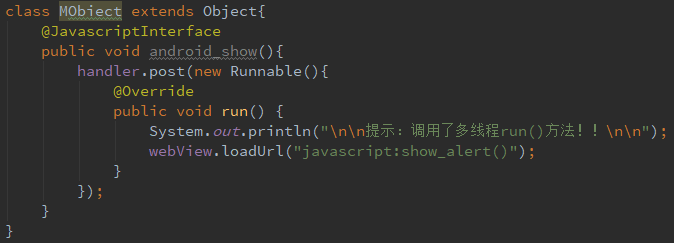

下面编写MObiect类，用来调用JavaScript，代码如下图2.4所示：
这里让我奇怪的是，android_show()这个函数没有被调用过，估计程序会出现问题。
2.2.2.4编写MWebChromeClient类
编写MWebChromeClient类，用以在Android中响应JavaScript的调用，如图2.5所示：
2.2.2.5编写本地HTML资源文件

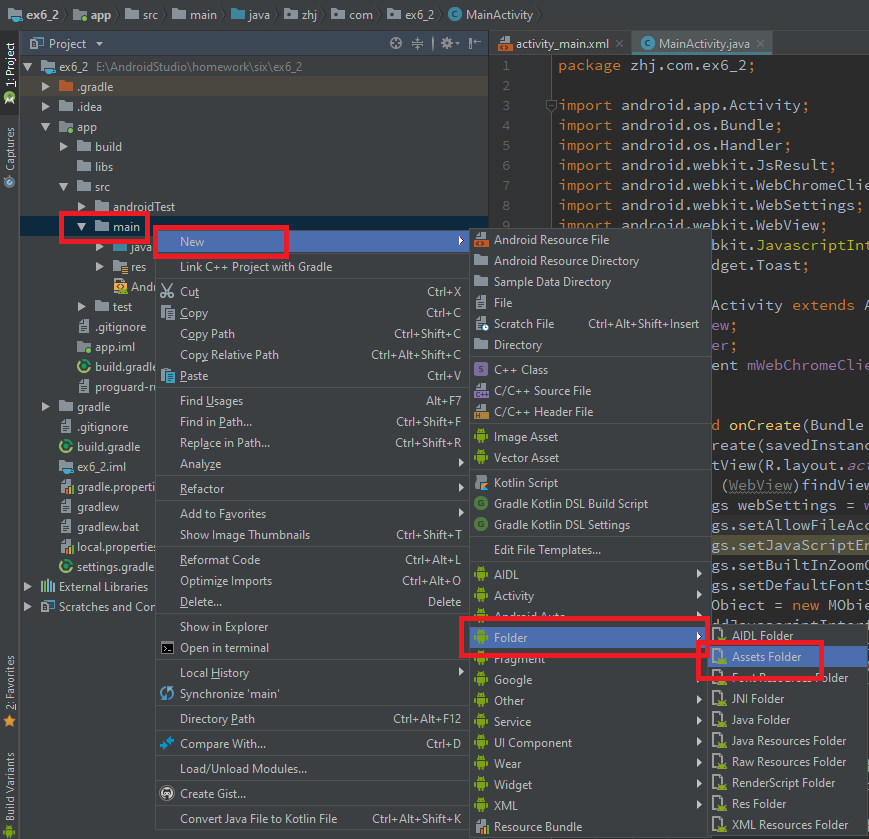

为了实现该程序“调用本地HTML网页文件中的JavaScript”的功能，需要新建一个HTML文件，如图2.15所示，创建asset文件夹。之后在asset文件夹下，创建test.html网页文件。并在文件中写入相关代码，如图2.16所示。
2.2.3模拟器测试

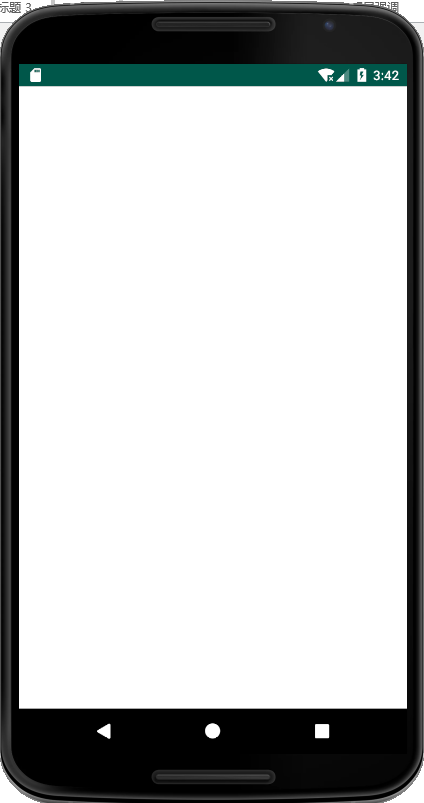

编写代码完成，启动安卓模拟器进行测试。程序运行不正常，只显示了空白的页面，如图2.6所示：
2.3实验过程中存在的问题及解决方案

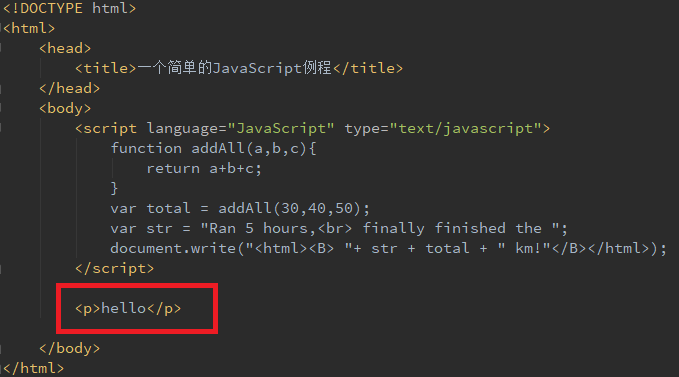

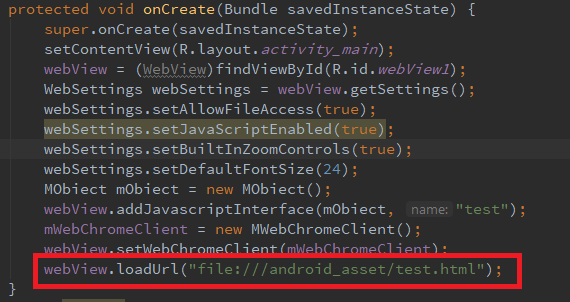

首次启动模拟器运行时，正如上图2.6所示，程序不能正常运行，显示界面为空白。仔细阅读代码可以看到，在onCreate方法中，我已经使用了loadUrl方法来设置本地的HTML资源路径，如图2.7红框中的部分所示。为了确定是不是本地的HTML文本资源有问题，我修改了HTML文件，添加了如图2.8红框中的部分。
在HTML文件中添加该语句之后，如果程序能够正常访问本地HTML资源，应该会在手机界面显示hello段落，如果不能显示“hello”的话，说明本地HTML资源有问题。

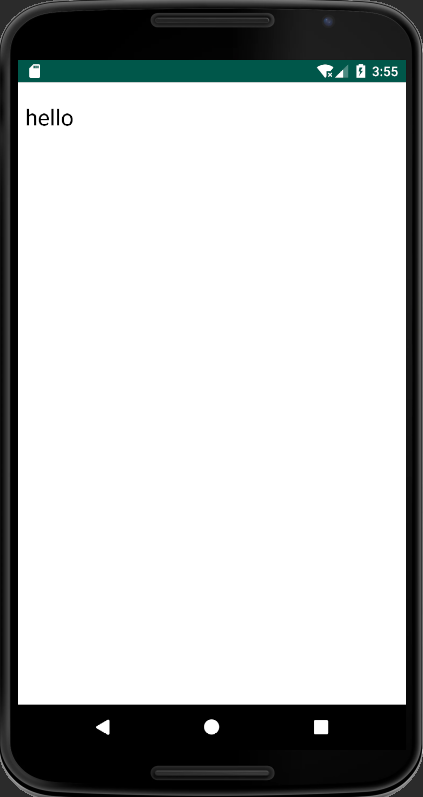

下面运行模拟器进行测试，测试结果如下图2.9所示：
可以看到界面中显示了hello，说明程序确实已经访问到了本地的HTML文件。出现刚才的不显示现象，是因为Script脚本这方面出现了某些问题。

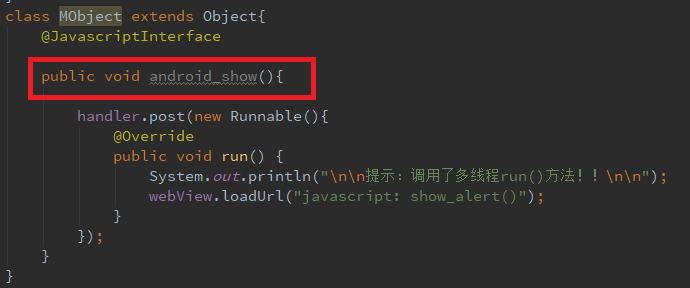

之后我注意到了之前看到的android_show()这个函数，如图2.10红框所示。它在整个程序中是没有被调用过的，我怀疑是这里出现了问题，于是阅读这段代码。
可以看到这段代码中，应该是用handler在Android和js之间传递了信息，通过loadUrl()方法，调用JavaScript中的show_alert()函数，以实现某些功能。但是再回到test.html文件中，发现根本就没有写show_alert () 函数，只写了一个名为addAll的function。我以为是程序错了，就将test.html文件中的addAll函数改名成了show_alert () 。运行程序发现，依然不显示文字。

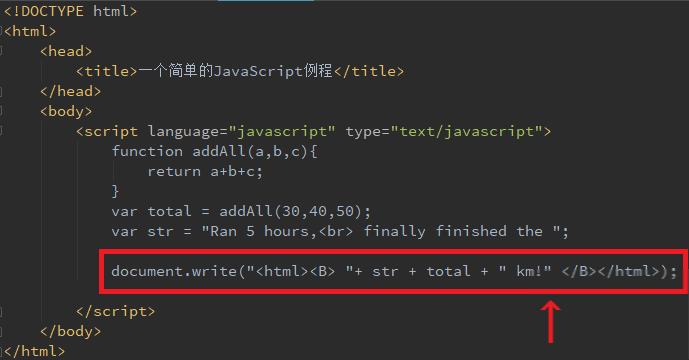

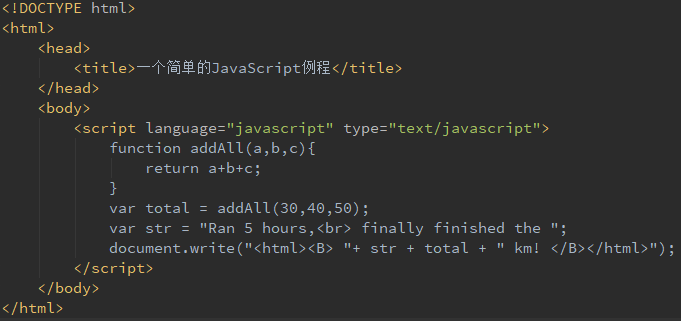

最后通过与同学的交流，发现问题出现在test.html文件中，如图2.11红框中所示。
问题出现在红色箭头所指的位置。通过查阅资料发现，document.write是JavaScript中对document.open所开启的文档流操作的API方法，它能够直接在文档流中写入字符串，在本程序中，使用了带格式的文本字符串，也就可以将HTML格式的文本写入到文档流中。之前的错误在于，没有将作为字符串输入文档流，破坏了HTML文本标记语言的格式，导致文本不能正常显示。

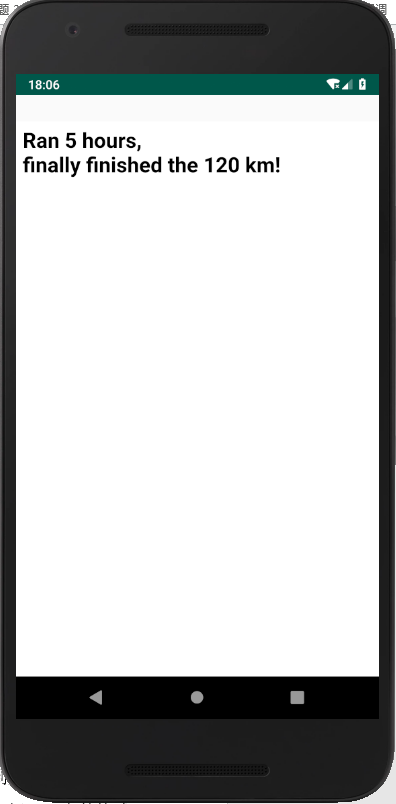

现在运行程序，可以看到如下图2.12所示的界面。
虽然现在看来程序算是运行正常，但是回到编译器中看看代码，发现刚才的android_show()依然未被调用过。我怀疑android_show()函数并不没有起到调用JavaScript的功能，于是将该函数中的内容删除，只保留函数名，改成如下图2.13所示的内容。
重新在模拟器运行程序，结果程序正常显示，效果与图2.12一致。这说明android_show()函数确实没有起作用。经过查阅资料得知，该程序在JS调用Android的过程中，采用的是addJavascriptInterface()方法，通过该方法将 Java 对象和 JS 对象进行映射。程序中定义的MObject类，也就是一个JavaScript接口函数，其中最重要的就是写上“@JavascriptInterface”来表明它是一个JavaScript接口，同时加上这个也是因为安全问题。其他内容在本次程序中暂时没有用到。程序中如图2.14所示的代码，将MObjcet类的对象映射到js的test对象，再通过document.write方法将文本流输出到手机界面。
2.4实验结果
现在已经实现了实验所要求的功能，在Android7.1.1版本的模拟器中运行，运行过程录制的视频如下：http://47.95.13.239/Study/Android/show/ex6_2.mp4
三、用Android程序操纵JavaScript对话框
3.1实验原理
通过addJavascriptInterface()方法实现Java 对象和 JS 对象进行映射，在script脚本标签中定义show_alert()函数，通过alert()方法描述警告框，并通过onJsAlert()方法进行显示处理。
3.2实验过程记录
由于例题6_3与例题6_2大段代码相似，其中“布局文件”和“控制文件”的代码与例题6_3相同，下面不再重复记录这两部分。
3.2.1编写HTML文件

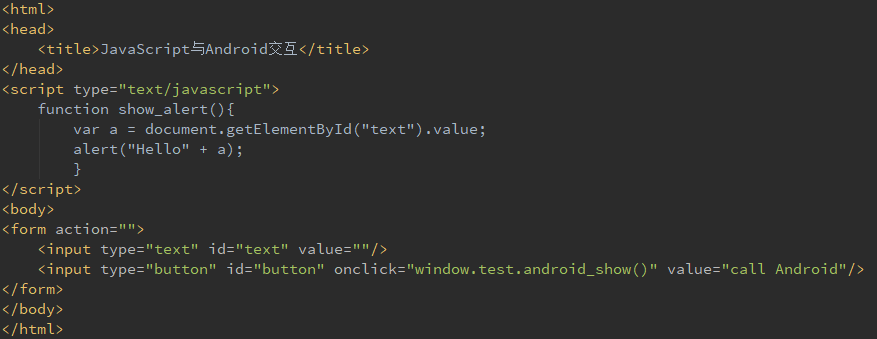

下面对HTML文件进行编写，如图3.1所示：
上图3.1中，同样是编写了一个
3.2.2模拟器测试

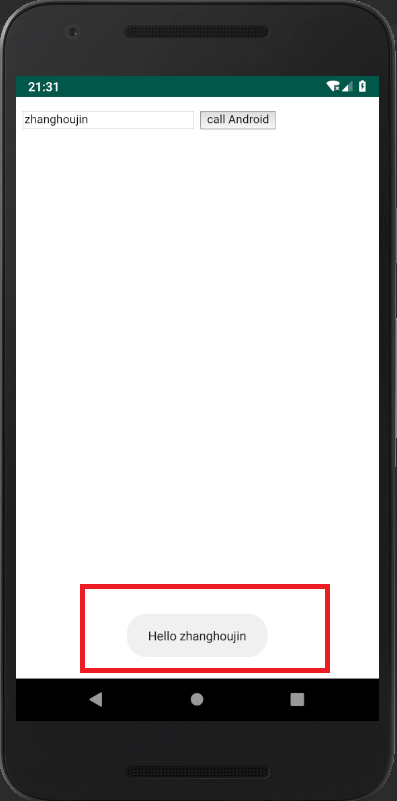

将编写完成的程序在安卓模拟器上运行，查看运行结果，如图3.2所示。
在界面的顶部输入测试字符串“zhanghoujin”，点击顶部右侧的“call Android”按钮进行提交，此时会在页面的底部出现一个Toast提示框，输出“Hello zhanghoujin”字样。
3.3实验过程中存在的问题及解决方案
因为有了例题6_2的经验，在此次例题6_3中未出现明显的问题。
3.4实验结果
现在已经实现了实验所要求的功能，在Android7.1.1版本的模拟器中运行，运行过程录制的视频如下：http://47.95.13.239/Study/Android/show/ex6_3.mp4
四、源代码
我已经将整理过的该项目的源代码上传到了GitHub：
https://github.com/ZHJ0125/AndroidLeaning
4.1 ex6_1
4.1.1 activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:layout_gravity="center_horizontal"
android:gravity="center">
<LinearLayout
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="wrap_content">
<EditText
android:layout_width="270dp"
android:layout_height="wrap_content"
android:id="@+id/editText1"/>
<Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:id="@+id/button1"
android:width="1dp"
android:text="打开网页"/>
</LinearLayout>
<WebView
android:id="@+id/webView1"
android:layout_width="match_parent"
android:layout_height="match_parent"/>
</LinearLayout>
4.1.2 MainActivity.java
package zhj.com.ex6_1;
import android.app.Activity;
import android.os.Bundle;
import android.view.KeyEvent;
import android.view.View;
import android.view.View.OnClickListener;
import android.webkit.WebView;
import android.webkit.WebViewClient;
import android.widget.Button;
import android.widget.EditText;
public class MainActivity extends Activity {
WebView webView;
Button openWebBtn;
EditText editText;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
openWebBtn = (Button) findViewById(R.id.button1);
editText = (EditText)findViewById(R.id.editText1);
openWebBtn.setOnClickListener(new mClick());
}
class mClick implements OnClickListener{
@Override
public void onClick(View v) {
String url = editText.getText().toString();
webView = (WebView)findViewById(R.id.webView1);
webView.setWebViewClient(new WebViewClient() {
/**
* 重写shouldOverrideUrlLoading，返回值若为true将用webview，false则是系统自身浏览器
*/
@Override
public boolean shouldOverrideUrlLoading(WebView view, String url) {
view.loadUrl(url);
return true;
}
});
webView.loadUrl("http://" + url);
}
}
@Override
public boolean onKeyDown(int keyCode, KeyEvent event) {
if (keyCode == KeyEvent.KEYCODE_BACK) {
if (webView.canGoBack()) {
webView.goBack();
return true;
} else {
System.exit(0);
}
}
return super.onKeyDown(keyCode, event);
}
}
4.1.3 AndroidManifest.xml
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="zhj.com.ex6_1">
<application
android:allowBackup="true"
android:icon="@mipmap/ic_launcher"
android:label="@string/app_name"
android:roundIcon="@mipmap/ic_launcher_round"
android:supportsRtl="true"
android:theme="@style/AppTheme">
<activity android:name=".MainActivity">
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
</application>
<uses-permission android:name="android.permission.INTERNET"/>
</manifest>
4.2 ex6_2
4.2.1 activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical">
<TextView
android:layout_width="match_parent"
android:layout_height="30dp"
android:id="@+id/hello"/>
<WebView
android:id="@+id/webView1"
android:layout_width="match_parent"
android:layout_height="match_parent"/>
</LinearLayout>
### 4.2.2 MainActivity.java
```java
package zhj.com.ex6_2;
import android.app.Activity;
import android.os.Bundle;
import android.os.Handler;
import android.webkit.JsResult;
import android.webkit.WebChromeClient;
import android.webkit.WebSettings;
import android.webkit.WebView;
import android.webkit.JavascriptInterface;
import android.widget.TextView;
import android.widget.Toast;
public class MainActivity extends Activity {
WebView webView;
Handler handler = new Handler();
TextView textView;
MWebChromeClient mWebChromeClient;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
webView = (WebView)findViewById(R.id.webView1);
textView = (TextView) findViewById(R.id.hello);
WebSettings webSettings = webView.getSettings();
webSettings.setAllowFileAccess(true);
webSettings.setJavaScriptEnabled(true);
webSettings.setBuiltInZoomControls(true);
webSettings.setDefaultFontSize(24);
MObject mObject = new MObject();
webView.addJavascriptInterface(mObject, "test");
mWebChromeClient = new MWebChromeClient();
webView.setWebChromeClient(mWebChromeClient);
webView.loadUrl("file:///android_asset/test.html");
}
class MObject extends Object{
@JavascriptInterface
public void android_show(){
}
}
class MWebChromeClient extends WebChromeClient{
@Override
public boolean onJsAlert (WebView view, String url,String message, JsResult result){
Toast.makeText(getApplicationContext(), message, Toast.LENGTH_LONG).show();
return true;
}
}
}
4.2.3 test.html
<!DOCTYPE html>
<html>
<head>
<title>一个简单的JavaScript例程</title>
</head>
<body>
<script language="javascript" type="text/javascript">
function addAll(a,b,c){
return a+b+c;
}
var total = addAll(30,40,50);
var str = "Ran 5 hours,<br> finally finished the ";
document.write("<html><B> "+ str + total + " km! </B></html>");
</script>
</body>
</html>
4.3 ex6_3
4.3.1 activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent">
<WebView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="Hello World!"
android:id="@+id/webView1"/>
</LinearLayout>
4.3.2 MainActivity.java
package zhj.com.ex6_3;
import android.app.Activity;
import android.os.Bundle;
import android.os.Handler;
import android.webkit.JavascriptInterface;
import android.webkit.JsResult;
import android.webkit.WebChromeClient;
import android.webkit.WebSettings;
import android.webkit.WebView;
import android.widget.Toast;
public class MainActivity extends Activity {
WebView webView;
Handler handler = new Handler();
MWebChromeClient mWebChromeClient;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
webView = (WebView)findViewById(R.id.webView1);
WebSettings webSettings = webView.getSettings();
webSettings.setAllowFileAccess(true);
webSettings.setJavaScriptEnabled(true);
webSettings.setBuiltInZoomControls(true);
webSettings.setDefaultFontSize(24);
MObject mObject = new MObject();
webView.addJavascriptInterface(mObject, "test");
mWebChromeClient = new MWebChromeClient();
webView.setWebChromeClient(mWebChromeClient);
webView.loadUrl("file:///android_asset/test.html");
}
class MObject extends Object{
@JavascriptInterface
public void android_show(){
handler.post(new Runnable() {
@Override
public void run() {
System.out.println("提示：使用了多线程的run()方法!!");
webView.loadUrl("javascript: show_alert()");
}
});
}
}
class MWebChromeClient extends WebChromeClient{
@Override
public boolean onJsAlert(WebView view, String url, String message, JsResult result) {
Toast.makeText(getApplicationContext(), message, Toast.LENGTH_LONG).show();
return true;
}
}
}
4.3.3 test.html
<html>
<head>
<title>JavaScript与Android交互</title>
</head>
<script type="text/javascript">
function show_alert(){
var a = document.getElementById("text").value;
alert("Hello " + a);
}
</script>
<body>
<form action="">
<input type="text" id="text" value=""/>
<input type="button" id="button" onclick="window.test.android_show()" value="call Android"/>
</form>
</body>
</html>
五、实验总结
这次安卓实验不太顺利，在例题6_2上花了一些时间，但最后问题都解决了。通过这次实验我意识到，只有把每个细节都搞明白，才能更好地避免错误的发生。虽然这次实验中出现了很多问题，但通过解决问题，我也收获了很多编程方面的知识。
在Android编程方面，主要掌握了以下知识：
- WebView对象的基本功能
- 调用本地HTML网页文件的JavaScript脚本
- 文档流写入的基本操作
- 使用Android操纵JavaScript对话框
六、部分参考资料
- Android与JS交互的细节问题 https://www.jianshu.com/p/01e5d4fa1c79
- Android：这是一份全面 & 详细的Webview使用攻略
https://www.jianshu.com/p/3c94ae673e2a - 最全面总结 Android WebView与 JS 的交互方式
https://www.jianshu.com/p/345f4d8a5cfa - 你不知道的 Android WebView 使用漏洞 https://www.jianshu.com/p/3a345d27cd42
- Android调用js的坑 https://www.jianshu.com/p/01cb2f52c0b0
- 前端WebView指南之Android交互https://75team.com/post/android-webview-and-js.html
- 安卓开发笔记——WebView组件 https://www.cnblogs.com/lichenwei/p/3959345.html
- document.write的用处! https://blog.csdn.net/qq_34986769/article/details/52160532
- 124、@JavascriptInterface https://www.cnblogs.com/androidsj/p/6414891.html
