C++ 虚函数表解析---陈皓改进版
修正了一些原文中的错误。

前言

C++中的虚函数的作用主要是实现了多态的机制。关于多态，简而言之就是用父类型的指针指向其子类的实例，然后通过父类的指针调用实际子类的成员函数。这种技术可以让父类的指针有“多种形态”，这是一种泛型技术。所谓泛型技术，说白了就是试图使用不变的代码来实现可变的算法。比如：模板技术，RTTI技术(Run-Time Type Identification)，虚函数技术，要么是试图做到在编译时决议，要么试图做到运行时决议。

关于虚函数的使用方法，我在这里不做过多的阐述。大家可以看看相关的C++的书籍。在这篇文章中，我只想从虚函数的实现机制上面为大家一个清晰的剖析。

当然，相同的文章在网上也出现过一些了，但我总感觉这些文章不是很容易阅读，大段大段的代码，没有图片，没有详细的说明，没有比较，没有举一反三。不利于学习和阅读，所以这是我想写下这篇文章的原因。也希望大家多给我提意见。

言归正传，让我们一起进入虚函数的世界。

虚函数表

对C++ 了解的人都应该知道虚函数（Virtual Function）是通过一张虚函数表（Virtual Table）来实现的。简称为V-Table。在这个表中，主要是一个类的虚函数的地址表，这张表解决了继承、覆盖的问题，保证其内容真实反应实际的函数。这样，在有虚函数的类的实例中这个表被分配在了这个实例的内存中，所以，当我们用父类的指针来操作一个子类的时候，这张虚函数表就显得尤为重要了，它就像一个地图一样，指明了实际所应该调用的函数。

这里我们着重看一下这张虚函数表。C++的编译器应该是保证虚函数表的指针存在于对象实例中最前面的位置（这是为了保证取到虚函数表的有最高的性能——如果有多层继承或是多重继承的情况下）。这意味着我们通过对象实例的地址得到这张虚函数表，然后就可以遍历其中函数指针，并调用相应的函数。

听我扯了那么多，我可以感觉出来你现在可能比以前更加晕头转向了。没关系，下面就是实际的例子，相信聪明的你一看就明白了。

假设我们有这样的一个类：
```
class Base {

     public:

            virtual void f() { cout << "Base::f" << endl; }

            virtual void g() { cout << "Base::g" << endl; }

            virtual void h() { cout << "Base::h" << endl; }


};
```
按照上面的说法，我们可以通过Base的实例来得到虚函数表。下面是实际例程：
```
typedef void(*Fun)(void);

Base b;

Fun pFun = NULL;

cout << "虚函数表地址：" << (int*)*(int*)(&b) << endl;

cout << "虚函数表 — 第一个函数地址：" << (int*)*(int*)*(int*)(&b) << endl;


// Invoke(调用) the first virtual function

pFun = (Fun)*((int*)*(int*)(&b));

pFun();
```

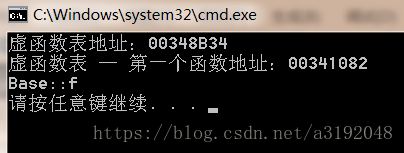

实际运行经果如下：(Windows XP+VS2003, Linux 2.6.22 + GCC 4.1.3)

通过这个示例，我们可以看到，我们可以通过强行把&b转成int *，取得虚函数表地址的地址，然后，取址就可以得到虚函数表的地址了，再次取址就可以得到第一个虚函数也就是Base::f()的地址了，这在上面的程序中得到了验证（把int* 强制转成了函数指针）。通过这个示例，我们就可以知道如果要调用Base::g()和Base::h()，其代码如下：
```
  (Fun)*((int*)*(int*)(&b)+0);  // Base::f()

  (Fun)*((int*)*(int*)(&b)+1);  // Base::g()

  (Fun)*((int*)*(int*)(&b)+2);  // Base::h()
```
这个时候你应该懂了吧。什么？还是有点晕。也是，这样的代码看着太乱了。没问题，让我画个图解释一下。如下所示：

注意：在上面这个图中，我在虚函数表的最后多加了一个结点，这是虚函数表的结束结点，就像字符串的结束符''一样，其标志了虚函数表的结束。这个结束标志的值在不同的编译器下是不同的。在WinXP+VS2003下，这个值是NULL。而在Ubuntu 7.10 + Linux 2.6.22 + GCC 4.1.3下，这个值如果是1，表示还有下一个虚函数表，如果值是0，表示是最后一个虚函数表。

下面，我将分别说明“无覆盖”和“有覆盖”时的虚函数表的样子。没有覆盖父类的虚函数是毫无意义的。我之所以要讲述没有覆盖的情况，主要目的是为了给一个对比。在比较之下，我们可以更加清楚地知道其内部的具体实现。

一般继承（无虚函数覆盖）

下面，再让我们来看看继承时的虚函数表是什么样的。假设有如下所示的一个继承关系：

请注意，在这个继承关系中，子类没有重载任何父类的函数。那么，在派生类的实例中，其虚函数表如下所示：

对于实例：Derive d; 的虚函数表如下：

我们可以看到下面几点：

1）虚函数按照其声明顺序放于表中。

2）父类的虚函数在子类的虚函数前面。

我相信聪明的你一定可以参考前面的那个程序，来编写一段程序来验证。

一般继承（有虚函数覆盖）

覆盖父类的虚函数是很显然的事情，不然，虚函数就变得毫无意义。下面，我们来看一下，如果子类中有虚函数重载了父类的虚函数，会是一个什么样子？假设，我们有下面这样的一个继承关系。

为了让大家看到被继承过后的效果，在这个类的设计中，我只覆盖了父类的一个函数：f()。那么，对于派生类的实例，其虚函数表会是下面的一个样子：

我们从表中可以看到下面几点，

1）覆盖的f()函数被放到了虚表中原来父类虚函数的位置。

2）没有被覆盖的函数依旧。

这样，我们就可以看到对于下面这样的程序，
```
    Base *b = new Derive();

    b->f();
```
由b所指的内存中的虚函数表的f()的位置已经被Derive::f()函数地址所取代，于是在实际调用发生时，是Derive::f()被调用了。这就实现了多态。

多继承（无虚函数覆盖）

下面，再让我们来看看多继承中的情况，假设有下面这样一个类的继承关系。注意：子类并没有覆盖父类的函数。

对于子类实例中的虚函数表，是下面这个样子：

我们可以看到：

1） 每个父类都有自己的虚表。

2） 子类的成员函数被放到了第一个父类的表中。（所谓的第一个父类是按照声明顺序来判断的）

这样做就是为了解决不同的父类类型的指针指向同一个子类实例，而能够调用到实际的函数。

多继承（有虚函数覆盖）

下面我们再来看看，如果发生虚函数覆盖的情况。

下图中，我们在子类中覆盖了父类的f()函数。

下面是对于子类实例中的虚函数表的图：

我们可以看见，三个父类虚函数表中的f()的位置被替换成了子类的函数指针。这样，我们就可以任一静态类型的父类来指向子类，并调用子类的f()了。如：
```
            Derive d;


            Base1 *b1 = &d;


            Base2 *b2 = &d;


            Base3 *b3 = &d;


            b1->f(); //Derive::f()


            b2->f(); //Derive::f()


            b3->f(); //Derive::f()


            b1->g(); //Base1::g()


            b2->g(); //Base2::g()


            b3->g(); //Base3::g()
```
安全性

每次写C++的文章，总免不了要批判一下C++。这篇文章也不例外。通过上面的讲述，相信我们对虚函数表有一个比较细致的了解了。水可载舟，亦可覆舟。下面，让我们来看看我们可以用虚函数表来干点什么坏事吧。

一、通过父类型的指针访问子类自己的虚函数

我们知道，子类没有重载父类的虚函数是一件毫无意义的事情。因为多态也是要基于函数重载的。虽然在上面的图中我们可以看到Base1的虚表中有Derive的虚函数，但我们根本不可能使用下面的语句来调用子类的自有虚函数：
```
 Base1 *b1 = new Derive();

 b1->f1();  //编译出错
```
任何妄图使用父类指针想调用子类中的未覆盖父类的成员函数的行为都会被编译器视为非法，所以，这样的程序根本无法编译通过。但在运行时，我们可以通过指针的方式访问虚函数表来达到违反C++语义的行为。（关于这方面的尝试，通过阅读后面附录的代码，相信你可以做到这一点）

二、访问non-public的虚函数

另外，如果父类的虚函数是private或是protected的，但这些非public的虚函数同样会存在于虚函数表中，所以，我们同样可以使用访问虚函数表的方式来访问这些non-public的虚函数，这是很容易做到的。

如：
```
class Base {
    private:
            virtual void f() { cout << "Base::f" << endl; }
};


class Derive : public Base{

};

typedef void(*Fun)(void);

void main() {

    Derive d;

    Fun  pFun = (Fun)*((int*)*(int*)(&d)+0);

    pFun();

}
```
结束语

C++这门语言是一门Magic的语言，对于程序员来说，我们似乎永远摸不清楚这门语言背着我们在干了什么。需要熟悉这门语言，我们就必需要了解C++里面的那些东西，需要去了解C++中那些危险的东西。不然，这是一种搬起石头砸自己脚的编程语言。

在文章束之前还是介绍一下自己吧。我从事软件研发有十个年头了，目前是软件开发技术主管，技术方面，主攻Unix/C/C++，比较喜欢网络上的技术，比如分布式计算，网格计算，P2P，Ajax等一切和互联网相关的东西。管理方面比较擅长于团队建设，技术趋势分析，项目管理。欢迎大家和我交流，我的MSN和Email是：haoel@hotmail.com

附录一：VC中查看虚函数表

我们可以在VC的IDE环境中的Debug状态下展开类的实例就可以看到虚函数表了（并不是很完整）

代码：
```
#include <iostream>
using namespace std;

class Base1
{
private:
	virtual void f() { cout << "Base1::f" << endl; }
	virtual void g() { cout << "Base1::g" << endl; }
	virtual void h() { cout << "Base1::h" << endl; }
};

class Base2
{
private:
	virtual void f() { cout << "Base2::f" << endl; }
	virtual void g() { cout << "Base2::g" << endl; }
	virtual void h() { cout << "Base2::h" << endl; }
};

class Base3
{
private:
	virtual void f() { cout << "Base3::f" << endl; }
	virtual void g() { cout << "Base3::g" << endl; }
	virtual void h() { cout << "Base3::h" << endl; }
};

class Derive: public Base1, public Base2, public Base3
{
public:
	void f() { cout << "Base::f" << endl; }  // 基类f为虚函数，则子类f也为虚函数，可省略virtual
	virtual void g1() { cout << "Base::f" << endl; }
};


int main()
{
	Derive d;
	cout << sizeof(Derive) << endl;
	return 0;
}
```
如想查看虚函数完整表，可按以下步骤：VS2015为例

打开上图的“VS2015开发人员命令提示”

使用cl命令的"/d1 reportAllClassLayout或reportSingleClassLayoutXXX"选项。这里的reportAllClassLayout选项会打印大量相关类的信息，一般用处不大。而reportSingleClassLayoutXXX选项的XXX代表要编译的代码中类的名字（这里XXX类），打印XXX类的内存布局和虚函数表（如果代码中没有对应的类，则选项无效）。

我的源文件为test.cpp，所以输入：

cl /d1 reportSingleClassLayoutDerive test.cpp

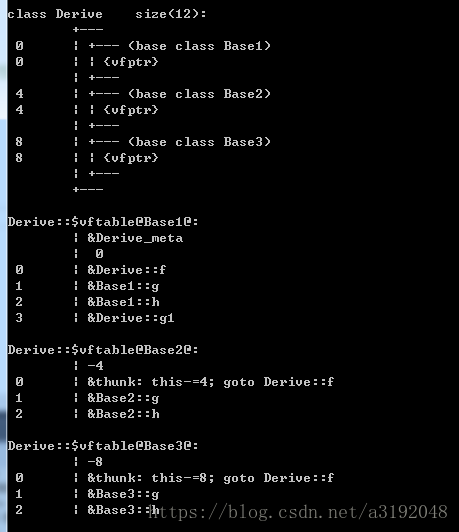

输出如下：

可看出用到了thunk技术（thunk技术即是：虚函数表中的slot仍然继续放一个虚函数实体地址，但是如果调用这个虚函数需要进行this调整的话,该slot中的地址就指向一个thunk而不是一个虚函数实体的地址。）

附录二：例程

下面是一个关于多继承的虚函数表访问的例程：
```
#include <iostream>
using namespace std;

class Base1 {
public:
	virtual void f() { cout << "Base1::f" << endl; }
	virtual void g() { cout << "Base1::g" << endl; }
	virtual void h() { cout << "Base1::h" << endl; }
};

class Base2 {
public:
	virtual void f() { cout << "Base2::f" << endl; }
	virtual void g() { cout << "Base2::g" << endl; }
	virtual void h() { cout << "Base2::h" << endl; }
};

class Base3 {
public:
	virtual void f() { cout << "Base3::f" << endl; }
	virtual void g() { cout << "Base3::g" << endl; }
	virtual void h() { cout << "Base3::h" << endl; }
};

class Derive : public Base1, public Base2, public Base3 {
public:
	virtual void f() { cout << "Derive::f" << endl; }
	virtual void g1() { cout << "Derive::g1" << endl; }
};

typedef void(*Fun)(void);

int main()
{
	Fun pFun = NULL;
	Derive d;
	int** pVtab = (int**)&d;

	//Base1's vtable
	//pFun = (Fun)*((int*)*(int*)((int*)&d+0)+0);

	pFun = (Fun)pVtab[0][0];
	pFun();

	//pFun = (Fun)*((int*)*(int*)((int*)&d+0)+1);

	pFun = (Fun)pVtab[0][1];
	pFun();

	//pFun = (Fun)*((int*)*(int*)((int*)&d+0)+2);

	pFun = (Fun)pVtab[0][2];
	pFun();

	//Derive's vtable
	//pFun = (Fun)*((int*)*(int*)((int*)&d+0)+3);

	pFun = (Fun)pVtab[0][3];
	pFun();

	//The tail of the vtable

	pFun = (Fun)pVtab[0][4];
	cout << pFun << endl;

	//Base2's vtable
	//pFun = (Fun)*((int*)*(int*)((int*)&d+1)+0);

	pFun = (Fun)pVtab[1][0];
	pFun();

	//pFun = (Fun)*((int*)*(int*)((int*)&d+1)+1);

	pFun = (Fun)pVtab[1][1];
	pFun();
	pFun = (Fun)pVtab[1][2];
	pFun();

	//The tail of the vtable

	pFun = (Fun)pVtab[1][3];
	cout << pFun << endl;

	//Base3's vtable
	//pFun = (Fun)*((int*)*(int*)((int*)&d+1)+0);

	pFun = (Fun)pVtab[2][0];
	pFun();

	//pFun = (Fun)*((int*)*(int*)((int*)&d+1)+1);

	pFun = (Fun)pVtab[2][1];
	pFun();
	pFun = (Fun)pVtab[2][2];
	pFun();

	//The tail of the vtable

	pFun = (Fun)pVtab[2][3];
	cout << pFun << endl;

	return 0;
}
```

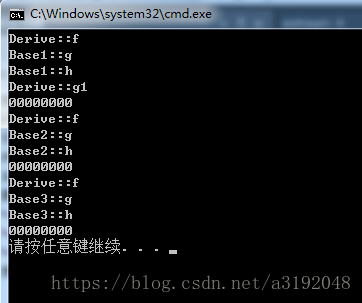

VS2015输出：

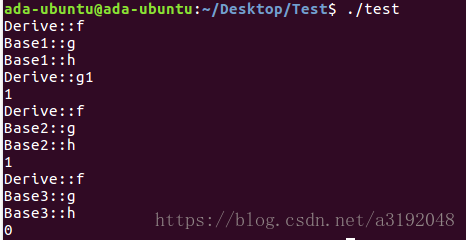

g++输出：

以上原文链接：https://blog.csdn.net/haoel/article/details/1948051

补充：

C++ 子类覆盖了父类的虚函数后，为什么还可以引用父类的函数？
```
class A
{
public：
       virtual  void  func(){  cout<<"A"<<endl; }
}
class  B : public A
{
public:
       virtual  void func(){ cout<<"B"<<endl; }
}

B b;
b.A::func();
```
输出为： A

问：B继承了A之后并且重写了 A 的方法，A 的func函数被覆盖了，那编译器是怎么找到A 的func函数并输出"A" 的？B的虚函数表中，func()不是被替换了吗？

答：虚函数是指这个函数的签名。
而这个虚函数在类中的实现不是，它是一个实实在在的成员函数。
和普通的函数一样的。
如果这个函数是虚函数，此时编译器会把其地址放在虚函数表中。不是虚函数不会放入虚函数表中。
所以这个函数有两个入口。
第一个就是你这样呼叫，和普通的成员函数一致。
第二个是通过引用呼叫，此时编译器会通过虚表来呼叫。
此时需要添加一个修正 this 指针的转换函数。

强烈推荐以下两篇：

C++ 对象的内存布局（上）---陈皓改进版

C++ 对象的内存布局（下）---陈皓改进版

不同编译器虚函数的实现方式的区别可参考：

https://blog.csdn.net/a3192048/article/details/82254528
