OSPF综合实验
声明:本实验参考拓扑来自【王文杰在线文档库】
实验拓扑【下载】

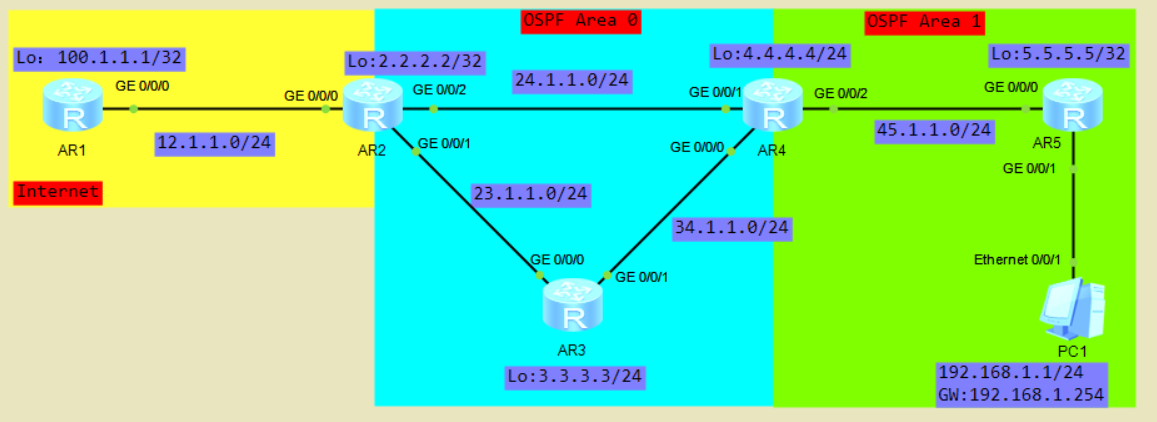

如下拓扑图:
实验需求:
按照图示配置 IP 地址
1. R2,R3,R4 运行 OSPF ,所有接口(公网接口除外)全部宣告进 Area 0;R4,R5 运行 OSPF ,所有接口全部宣告进 Area 1;要求使用环回口作为 Router-id ;ABR 环回口须宣告进骨干区域
2. R2 模拟互联网,内网通过 R2 连接互联网,在 R2 上配置默认路由并引入到 OSPF
3. R2 上配置 EASY IP,只允许业务网段访问互联网
4. 业务网段不允许出现协议报文,要求业务网段访问互联网流量经过R4与R2时保证负载效果,并保证来回路径一致
基础配置
----------------------------------------------
# AR1基础配置
interface GigabitEthernet0/0/0
ip address 12.1.1.1 255.255.255.0
#
interface LoopBack0
ip address 100.1.1.1 255.255.255.255
-----------------------------------------------
# AR2基础配置
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 23.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 24.1.1.2 255.255.255.0
#
interface LoopBack0
ip address 2.2.2.2 255.255.255.255
-----------------------------------------------
# AR3基础配置
interface GigabitEthernet0/0/0
ip address 23.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 34.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
-----------------------------------------------
# AR4基础配置
interface GigabitEthernet0/0/0
ip address 34.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 24.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 45.1.1.4 255.255.255.0
#
interface LoopBack0
ip address 4.4.4.4 255.255.255.255
-----------------------------------------------
# AR5基础配置
interface GigabitEthernet0/0/0
ip address 45.1.1.5 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
#
interface LoopBack0
ip address 5.5.5.5 255.255.255.255
配置OSPF
# AR2配置
[AR2]ospf router-id 2.2.2.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]net 24.1.1.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]net 23.1.1.0 0.0.0.255
# AR3配置
[AR3]ospf router-id 3.3.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]net 23.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]net 34.1.1.0 0.0.0.255
# AR4配置
[AR4]ospf router-id 4.4.4.4
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]net 24.1.1.0 0.0.0.255
[AR4-ospf-1-area-0.0.0.0]net 34.1.1.0 0.0.0.255
[AR4-ospf-1]area 1
[AR4-ospf-1-area-0.0.0.1]net 45.1.1.0 0.0.0.255
# AR5配置
[AR5]ospf router-id 5.5.5.5
[AR5-ospf-1]area 1
[AR5-ospf-1-area-0.0.0.1]net 5.5.5.5 0.0.0.0
[AR5-ospf-1-area-0.0.0.1]net 45.1.1.0 0.0.0.255
[AR5-ospf-1-area-0.0.0.1]net 192.168.1.0 0.0.0.255
配置并引入默认路由
[AR2]ip route-static 0.0.0.0 0 12.1.1.1 //配置默认路由
[AR2]ospf 1
[AR2-ospf-1]default-route-advertise //引入默认路由
配置Easy IP
[AR2]acl 2000 //配置ACL
[AR2-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255 //允许业务网段
[AR2-acl-basic-2000]q
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]nat outbound 2000 //出接口调用ACL
PC与AR1环回口连通性测试
配置静默接口并设置负载均衡
[AR5]ospf
[AR5-ospf-1]silent-interface g0/0/1 //设置静默接口
[AR2]int g0/0/2
[AR2-GigabitEthernet0/0/2]ospf cost 2 //修改开销
[AR4]int g0/0/1
[AR4-GigabitEthernet0/0/1]ospf cost 2
查看AR4和AR2的路由表,默认路由和192.168.1.0为负载
练习

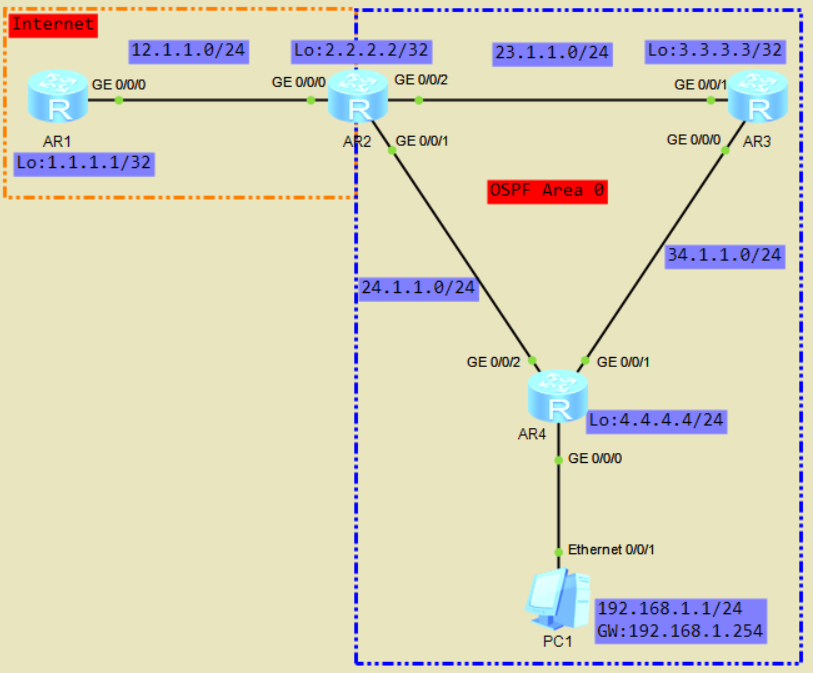

如下拓扑:
实验需求:
- 按照图示配置 IP 地址
- R2,R3,R4 运行 OSPF 使内网互通,所有接口(公网接口除外)全部宣告进Area 0;要求使用环回口作为Router-id
- 业务网段不允许出现协议报文
- R1 模拟互联网,内网通过 R2 连接互联网,在 R2上配置默认路由并引入到 OSPF
- R2 上配置 EASY IP,只允许业务网段访问互联网
- 要求业务网段访问互联网流量经过 R4,R3,R2
配置参考【OSPF练习】
