BGP聚合

文章目录

• BGP聚合实验
• 基本配置
• 配置BGP
• 发布环回口
• 自动聚合
• 手动聚合
• 给发布的路由添加路由策略
• 配置聚合
• 抑制明细
• 继承明细AS-Path值
• 属性策略
• 起源策略
• 抑制策略

---

实验拓扑【下载】

BGP聚合实验

如下拓扑：

基本配置

# AR2基础配置
 sysname AR2
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
#
interface LoopBack0
 ip address 2.2.2.1 255.255.255.255
#
interface LoopBack1
 ip address 2.2.2.2 255.255.255.255
#
interface LoopBack2
 ip address 2.2.2.3 255.255.255.255

# AR1基础配置
 sysname AR1
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0

配置BGP

[AR1] bgp 100
[AR1-bgp]peer 12.1.1.2 as-number 100

[AR2]bgp 100
[AR2-bgp]peer 12.1.1.1 as-number 100

查看BGP邻居状态display bgp peer

发布环回口

[AR2-bgp]net 2.2.2.1 32
[AR2-bgp]net 2.2.2.2 32
[AR2-bgp]net 2.2.2.3 32

• 查看BGP路由表display bgp routing-table

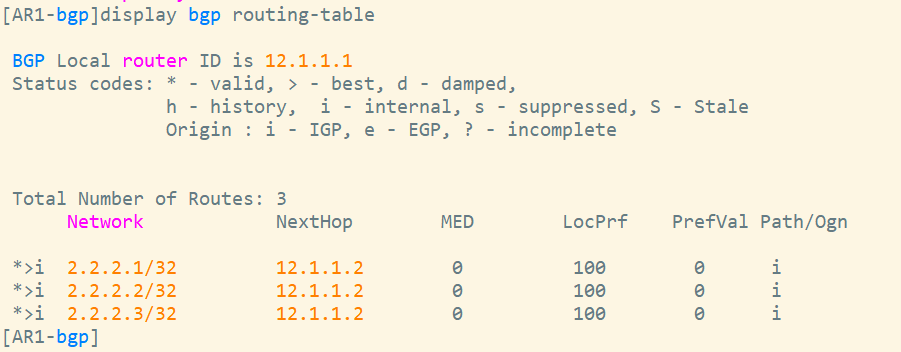

• 在R1查看路由表是否有2.2.2.1/2/3的明细路由

自动聚合

• 取消network的路由，BGP引入直连路由

[AR2-bgp]undo net 2.2.2.1 32
[AR2-bgp]undo net 2.2.2.2 32
[AR2-bgp]undo net 2.2.2.3 32
[AR2-bgp]import-route direct  //引入直连路由

[AR2-bgp]summary automatic  //自动聚合

• 自动聚合对network的路由没有用，只对引入的路由有效
• 在R1上查看BGP路由表，是否有聚合的2.0.0.0路由

手动聚合

• 使用network获得环回口的路由

[AR2-bgp]undo import-route direct
[AR2-bgp]net 2.2.2.1 32
[AR2-bgp]net 2.2.2.2 32
[AR2-bgp]net 2.2.2.3 32

• 配置路由策略

[AR2]route-policy 1 permit node 1
[AR2-route-policy]apply as-path 100 200 11 additive
[AR2-route-policy]apply local-preference 20
[AR2-route-policy]apply cost 30
[AR2-route-policy]apply community 100:1
[AR2-route-policy]apply origin egp 1
[AR2-route-policy]apply preference 100

[AR2]route-policy 2 permit node 1
[AR2-route-policy]apply as-path 300 3 5 additive
[AR2-route-policy]apply local-preference  22
[AR2-route-policy]apply cost 40
[AR2-route-policy]apply community 100:2
[AR2-route-policy]apply origin incomplete
[AR2-route-policy]apply preference 33

[AR2]route-policy 3 permit node 1
[AR2-route-policy]apply as-path 33 55 additive
[AR2-route-policy]apply local-preference 89
[AR2-route-policy]apply cost 65
[AR2-route-policy]apply community 100:3
[AR2-route-policy]apply origin igp
[AR2-route-policy]apply preference 66

给发布的路由添加路由策略

[AR2]bgp 100
[AR2-bgp]network 2.2.2.1 32 route-policy 1
[AR2-bgp]network 2.2.2.2 32 route-policy 2
[AR2-bgp]network 2.2.2.3 32 route-policy 3

• route-policy中的动作全部加入给路由后再发布
• R1查看BGP路由表

添加Route-Policy前

添加Route-Policy后

配置聚合

[AR2]bgp 100
[AR2-bgp]aggregate 2.2.2.0 30  //聚合
[AR2-bgp]peer 12.1.1.1 advertise-community  //通告团体属性，默认不通告

• 在R1查看BGP路由表，是否有聚合的路由
• 聚合后团体属性都没有了

通告团体属性后查看明细路由详细信息

通告团体属性后查看聚合路由详细信息

抑制明细

• 明细路由不传递

[AR2]bgp 100
[AR2-bgp]aggregate 2.2.2.0 30 detail-suppressed  //抑制明细路由

在R1查看BGP路由表，不存在明细路由，只有聚合路由

继承明细AS-Path值

[AR2-bgp]aggregate 2.2.2.0 30 as-set  //聚合路由继承明细路由的AS-Path值

在R1查看BGP路由表，聚合路由有了Path值，括号内的Path值无顺序

属性策略

• 给聚合路由添加属性

• 添加路由策略

[AR2]route-policy 4 permit node 1
[AR2-route-policy]apply cost 100
[AR2-route-policy]apply local-preference 10
[AR2-route-policy]apply origin egp 1
[AR2-route-policy]apply as-path 10 20 additive

• 添加属性策略

[AR2]bgp 100
[AR2-bgp]aggregate 2.2.2.0 32 attribute-policy 4

• 在R1查看BGP路由表，聚合路由会增加详细的属性
• 具体的属性在Route-Policy中调整

起源策略

• 给聚合设置条件

• 配置ACL

[AR2]acl 2000
[AR2-acl-basic-2000]rule permit source 2.2.2.1 0

• 添加Route-Policy

[AR2]route-policy 5 permit node 1
[AR2-route-policy]if-match acl 2000  //调用ACL 2000

• 修改起源属性

[AR2]bgp 100
[AR2-bgp]aggregate 2.2.2.0 30 origin-policy 5

在R1查看BGP路由表，汇聚路由Path从？变成了e

• 在R2上把2.2.2.1（LoopBack 0）删除

[AR2]int lo 0
[AR2-LoopBack0]undo ip ad

• 在R1查看BGP路由表，汇聚路由消失
• 当指定的路由不存在时，将不聚合

抑制策略

• 抑制某些明细不传递

[AR2-bgp]aggregate 2.2.2.0 30 detail-suppressed suppress-policy 5

• 抑制Route-Policy 5匹配到的2.2.2.1的路由，其他的明细不影响
• 在R1查看BGP路由表，没有2.2.2.1的明细路由

以上内容均属原创，如有不详或错误，敬请指出。
