BGP实验练习

文章目录

• BGP练习实验
• 基础配置
• 配置OSPF
• 配置IBGP
• 配置EBGP
• 将路由发布到BGP
• 配置路由
• AR2配置路由
• 验证

---

实验拓扑【下载】

BGP练习实验

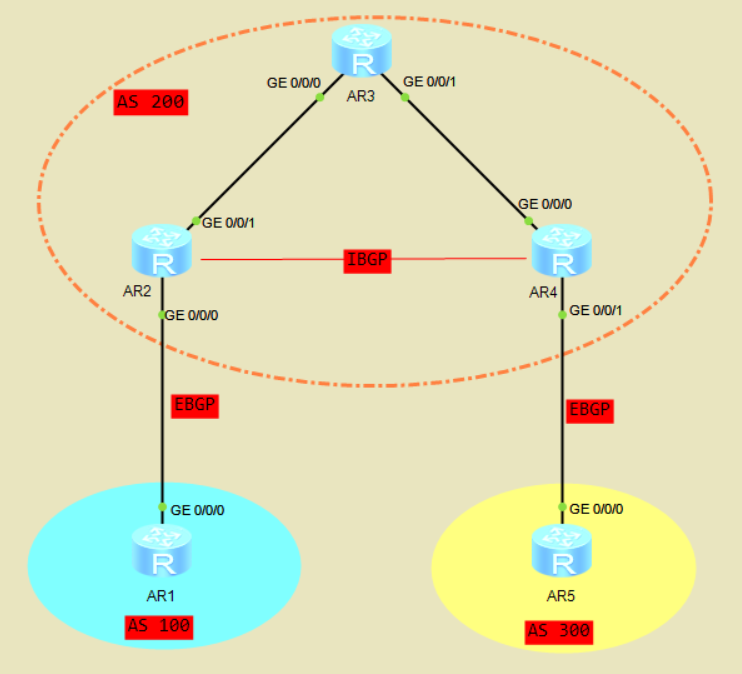

如下拓扑：

实验需求：

1. 配置相应的接口IP地址，除AR3外，其他路由器配置环回口地址

2. 在AS 200区域内配置OSPF实现互通

3. 在AR2和AR4之间配置IBGP

4. 在AR1和AR2、AR4和AR5之间配置EBGP

   使AR1环回口地址可以与AR5环回口地址互通

基础配置

----------------------------------------------
# AR1基础配置
 sysname AR1
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
----------------------------------------------
# AR2基础配置
 sysname AR2
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
----------------------------------------------
# AR3基础配置
 sysname AR3
#
interface GigabitEthernet0/0/0
 ip address 23.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 34.1.1.3 255.255.255.0
----------------------------------------------
# AR4基础配置
 sysname AR4
#
interface GigabitEthernet0/0/0
 ip address 34.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 45.1.1.4 255.255.255.0
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
----------------------------------------------
# AR5基础配置
 sysname AR5
#
interface GigabitEthernet0/0/0
 ip address 45.1.1.5 255.255.255.0
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
----------------------------------------------

配置OSPF

• AR2配置OSPF

[AR2]ospf
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]net 23.1.1.0 0.0.0.255

• AR3配置OSPF

[AR3]ospf
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]net 23.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]net 34.1.1.0 0.0.0.255

• AR4配置OSPF

[AR4]ospf
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]net 34.1.1.0 0.0.0.255

配置IBGP

• AR2配置

[AR2]bgp 200  //AS区域为200
[AR2-bgp]router-id 2.2.2.2  //指定Router-ID
[AR2-bgp]peer 4.4.4.4 as-number 200  //指定邻居的环回口地址及所属区域
[AR2-bgp]peer 4.4.4.4 connect-interface LoopBack 0  //指定更新源

• AR4配置

[AR4]bgp 200
[AR4-bgp]router-id 4.4.4.4
[AR4-bgp]peer 2.2.2.2 as-number 200
[AR4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

• 查看邻居建立

[AR2]dis bgp peer  //查看邻居建立

• 在IBGP中，必须指定更新源接口，一般使用环回口
• BGP邻居建立状态为Active没有建立成功，Established表示邻居建立成功

配置EBGP

• AR1配置EBGP

[AR1]bgp 100
[AR1-bgp]peer 12.1.1.2 as-number 200  //指定对端的直连接口和对端的AS区域

• AR2配置EBGP

[AR2]bgp 200
[AR2-bgp]peer 12.1.1.1 as-number 100

• AR4配置EBGP

[AR4]bgp 200
[AR4-bgp]peer 45.1.1.5 as-number 300

• AR5配置EBGP

[AR5]bgp 300
[AR5-bgp]peer 45.1.1.4 as-number 200

• 在AR2和AR3上查看BGP邻居建立关系

将路由发布到BGP

• AR1发布路由

[AR1]bgp 100
[AR1-bgp]network 1.1.1.1 32

• AR5发布路由

[AR5]bgp 300
[AR5-bgp]net 5.5.5.5 32

• 发布的路由必须与本地的路由表中的路由保持一致
• AR1发布路由后，可以在AR2、AR3查看是否得到路由
  • dis bgp routing-table查看协议路由表
• 通过查看协议路由表，看到路由前的*>
  • *表示此路由可用
  • >表示此路由为最优
• 一条路由不可用时，不会将此路由转发给邻居

配置路由

• 配置完以上步骤，查看BGP协议路由会发现路由不可用，因为下一跳不可达，需要配置路由

• AR2配置路由（12.1.1.0宣告进OSPF），使下一跳可达

[AR2]ospf
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]net 12.1.1.0 0.0.0.255

• 修改BGP中路由的下一跳

[AR4]bgp 200
[AR4-bgp]peer 2.2.2.2 next-hop-local  //修改到达邻居的下一跳

• 在AR1、AR5查看BGP协议的路由表

AR2配置路由

• 路由黑洞：中间设备没有路由，数据到中间设备后无法转发

• 在AR2、AR4的OSPF中引入BGP路由

# AR2上引入BGP
[AR2]ospf
[AR2-ospf-1]import-route bgp

# AR4上引入OSPF
[AR4]ospf
[AR4-ospf-1]import-route bgp

• 也可以使用MPLS、VPN等方法引入BGP路由
• BGP路由一般不引入IGP路由

验证

• 在AR5上使用环回口pingAR1的环回口

[AR5]ping -a 5.5.5.5 1.1.1.1

可以互通

以上内容均属原创，如有不详或错误，敬请指出。
