Web jsp开发自学——ajax+servlet+echarts+json+gson 实现ajax传输servlert和echarts的数据，可视化结果
感谢下面的博主，我学习的博客有：
https://blog.csdn.net/ITBigGod/article/details/81023802 Jsp+Servlet+Echarts实现动态数据可视化
https://www.jianshu.com/p/2afc2b3627d7 Echarts柱状图每根柱子设置不同柱子颜色
https://blog.csdn.net/JavaLiXL/article/details/78639103 AJAX处理数据提交到Servlet
https://blog.csdn.net/adventer/article/details/79068498 用Gson实现json与对象、list集合之间的相互转化
https://blog.csdn.net/jal517486222/article/details/82778584 红橙黄绿青蓝紫 RGB值 16进制 、10进制
https://blog.csdn.net/weixin_40325475/article/details/79817482 解决echarts柱形图X轴标题显示不全的问题
………………
1.先搭框架，在html里在js中写echarts的代码
<!-- 引入 echarts.js -->
<script type="text/javascript" src="js/echarts.js"></script>
<!-- 引入jquery.js -->
<script type="text/javascript" src="js/jquery-1.11.3.js"></script> <div style="100% ;float:none;display:block; ">
<!-- 2.为ECharts准备一个具备大小（宽高）的Dom -->
<div id="main" style=" 1100px; height: 340px; margin:0 0 0 0;"></div>

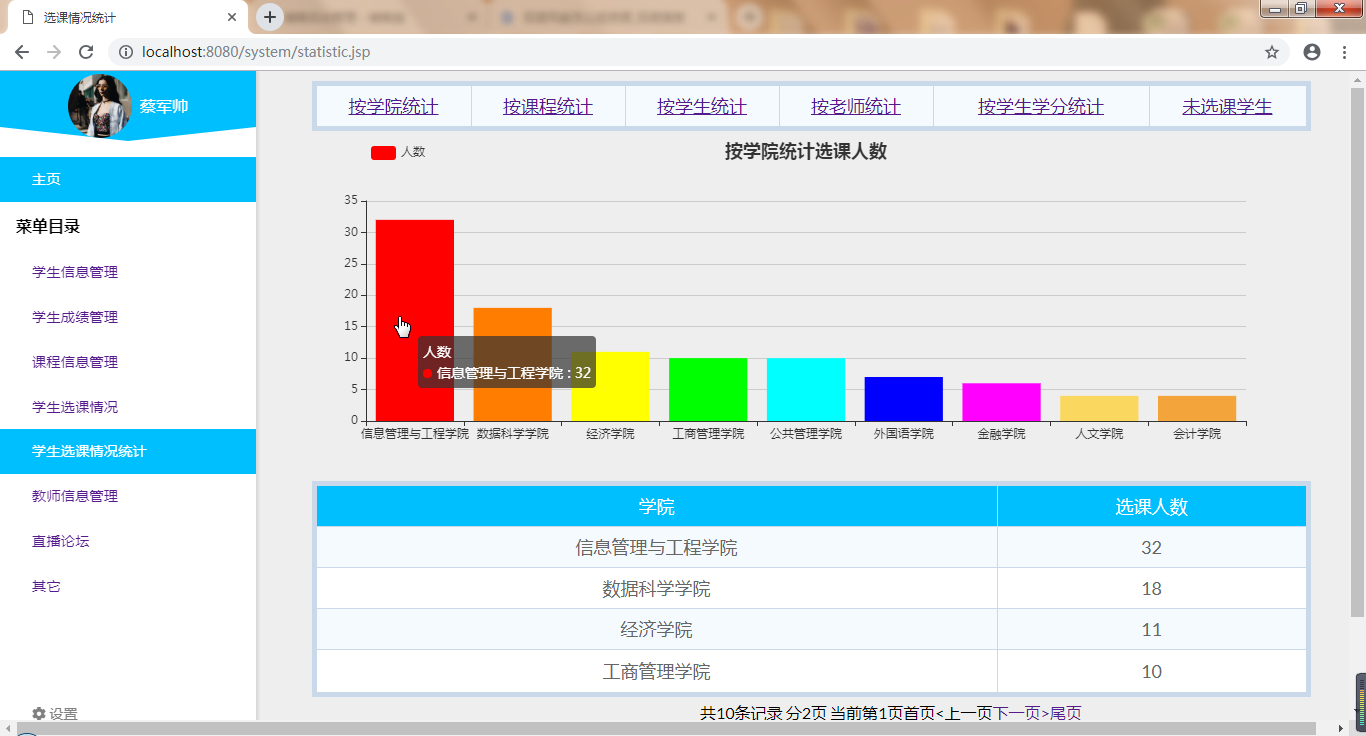

</div>js里的柱状图代码
<script type="text/javascript">
var myChart = echarts.init(document.getElementById('main'));
//3.初始化，默认显示标题，图例和xy空坐标轴
myChart.setOption({
title : {
text : '按学院统计选课人数',
x:'center',
y:'top'
},
tooltip : {},
legend : {
data : [ '人数' ],
left:'10%',
},
xAxis : {
data : []
},
yAxis : {},
series : [ {
name : '人数',
type : 'bar',
data : []
} ]
});
//4.设置加载动画(非必须)
myChart.showLoading(); //数据加载完之前先显示一段简单的loading动画
//5.定义数据存放数组(动态变)
var names = []; //建立一个类别数组（实际用来盛放X轴坐标值）
var nums = []; //建立一个销量数组（实际用来盛放Y坐标值）
//6.ajax发起数据请求
$.ajax({
type : "post",
async : true, //异步请求（同步请求将会锁住浏览器，其他操作须等请求完成才可执行）
url : "TestServlet", //请求发送到TestServlet
data : {},
dataType : "json", //返回数据形式为json

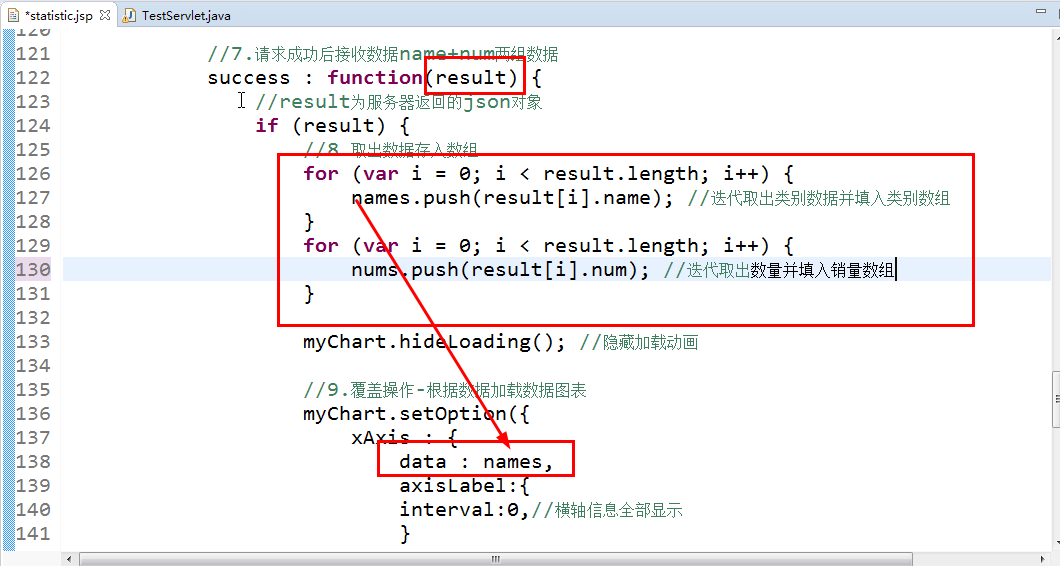

//7.请求成功后接收数据name+num两组数据
success : function(result) {
//result为服务器返回的json对象
if (result) {
//8.取出数据存入数组
for (var i = 0; i < result.length; i++) {
names.push(result[i].name); //迭代取出类别数据并填入类别数组
}
for (var i = 0; i < result.length; i++) {
nums.push(result[i].num); //迭代取出数量并填入销量数组
}
myChart.hideLoading(); //隐藏加载动画
//9.覆盖操作-根据数据加载数据图表
myChart.setOption({
xAxis : {
data : names,
axisLabel:{
interval:0,//横轴信息全部显示
}
},
series : [ {
// 根据名字对应到相应的数据
name : '人数',
data : nums,
itemStyle: {
normal: {
color: function(params) {
// build a color map as your need.
var colorList = [
'#FF0000','#FF7D00','#FFFF00','#00FF00','#00FFFF',
'#0000FF','#FF00FF','#FAD860','#F3A43B','#60C0DD',
'#D7504B','#C6E579','#F4E001','#F0805A','#26C0C0'
];
return colorList[params.dataIndex];
},
}
},
} ]
});
}
},
error : function(errorMsg) {
//请求失败时执行该函数
alert("图表请求数据失败!");
myChart.hideLoading();
}
})

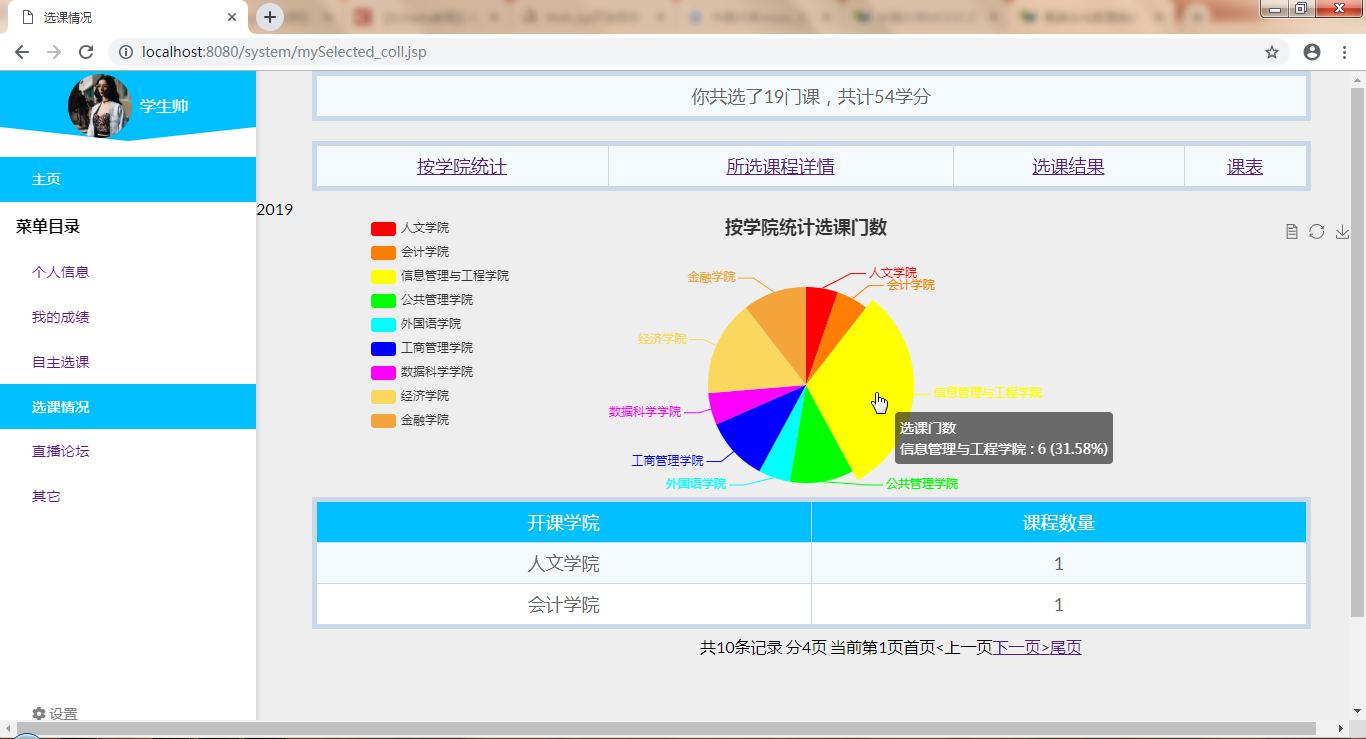

</script>js里饼图代码
<script type="text/javascript">
var myChart = echarts.init(document.getElementById('main'));
var user = document.getElementById('xuehao').innerHTML;
//alert(user);
//3.初始化，默认显示标题，图例和xy空坐标轴
myChart.setOption({
title : {
text: '按学院统计选课门数',
//subtext: '纯属虚构',
x:'center'
},
tooltip : {
trigger: 'item',
formatter: "{a} <br/>{b} : {c} ({d}%)"
},
legend: {
orient : 'vertical',
x : 'left',
data:[]
},
toolbox: {
show : true,
feature : {
mark : {show: true},
dataView : {show: true, readOnly: false},
magicType : {
show: true,
type: ['pie', 'funnel'],
option: {
funnel: {
x: '25%',
'50%',
funnelAlign: 'left',
max: 1548
}
}
},
restore : {show: true},
saveAsImage : {show: true}
}
},
calculable : true,
series : [
{
name:'选课门数',
type:'pie',
radius : '65%',
center: ['50%', '60%'],
data:[]
}
]
});
//4.设置加载动画(非必须)
myChart.showLoading(); //数据加载完之前先显示一段简单的loading动画
//5.定义数据存放数组(动态变)
var statisticsData = []; //这是我自己建的空数组，为了把异步拿到的数据push进去
var statisticsName = [];
//6.ajax发起数据请求
$.ajax({
type : "post",
async : true, //异步请求（同步请求将会锁住浏览器，其他操作须等请求完成才可执行）
url : "stuCouEcharts", //请求发送到TestServlet
data : {'user':user},
dataType : "json", //返回数据形式为json
//7.请求成功后接收数据name+num两组数据
success : function(result) {
//result为服务器返回的json对象
if (result) {
//8.取出数据存入数组
for (var i = 0; i < result.length; i++) {
var statisticsObj = {name:'',value:''}; //因为ECharts里边需要的的数据格式是这样的
statisticsObj.name = result[i].name;
statisticsName.push(result[i].name);
statisticsObj.value = result[i].num;
statisticsData.push(statisticsObj); //把拿到的异步数据push进我自己建的数组里
}
myChart.hideLoading(); //隐藏加载动画
//9.覆盖操作-根据数据加载数据图表
myChart.setOption({
legend: {
show: true,
x: '10%',
data: statisticsName //这里是图表上的数据
},
series: [{
name: '选课门数',
type: 'pie',
radius : '70%',
center: ['50%', '60%'],
data: statisticsData, //这里是异步加载系列列表
itemStyle: {
normal: {
color: function(params) {
// build a color map as your need.
var colorList = [
'#FF0000','#FF7D00','#FFFF00','#00FF00','#00FFFF',
'#0000FF','#FF00FF','#FAD860','#F3A43B','#60C0DD',
'#D7504B','#C6E579','#F4E001','#F0805A','#26C0C0'
];
return colorList[params.dataIndex];
},
}
},
}]
});
}
},
error : function(errorMsg) {
//请求失败时执行该函数
alert("图表请求数据失败!");
myChart.hideLoading();
}
})

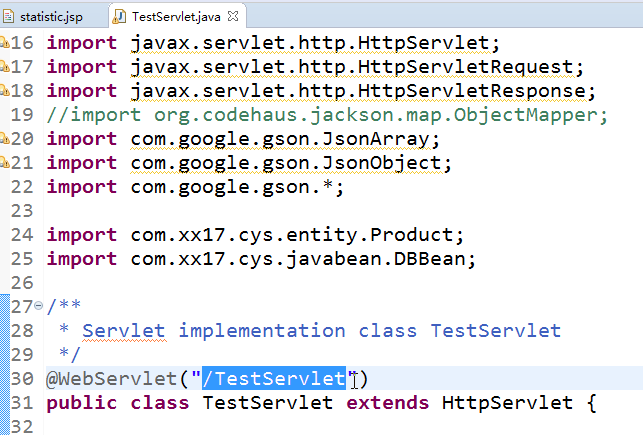

</script>2.写servlet
public class TestServlet extends HttpServlet {
private static final long serialVersionUID = 1L;
@Override
protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
doPost(request, response);
}
@Override
protected void doPost(HttpServletRequest request, HttpServletResponse response)
throws ServletException, IOException {
String sql = "select * from v_count_college order by number desc";
//System.out.println(sql);
List<Product> list = new ArrayList<Product>();
DBBean db = new DBBean();
db.getConnection();
ResultSet rs = db.executeQuery(sql);
try {
while(rs.next())
{
list.add(new Product(rs.getString(1), rs.getInt(2)));
System.out.println(rs.getString(1));
}
}catch(Exception e) {
e.printStackTrace();
}
System.out.println("这里是doPost");
//定义一个list集合
// 数据添加到集合里面，这里可以改为获取sql数据信息，然后转为json字符串，然后存到list中。
//这里把“类别名称”和“销量”作为两个属性封装在一个Product类里，
//每个Product类的对象都可以看作是一个类别（X轴坐标值）与销量（Y轴坐标值）的集合。
//list.add(new Product("短袖", 10));
//list.add(new Product("牛仔裤", 20));
//list.add(new Product("羽绒服", 30));

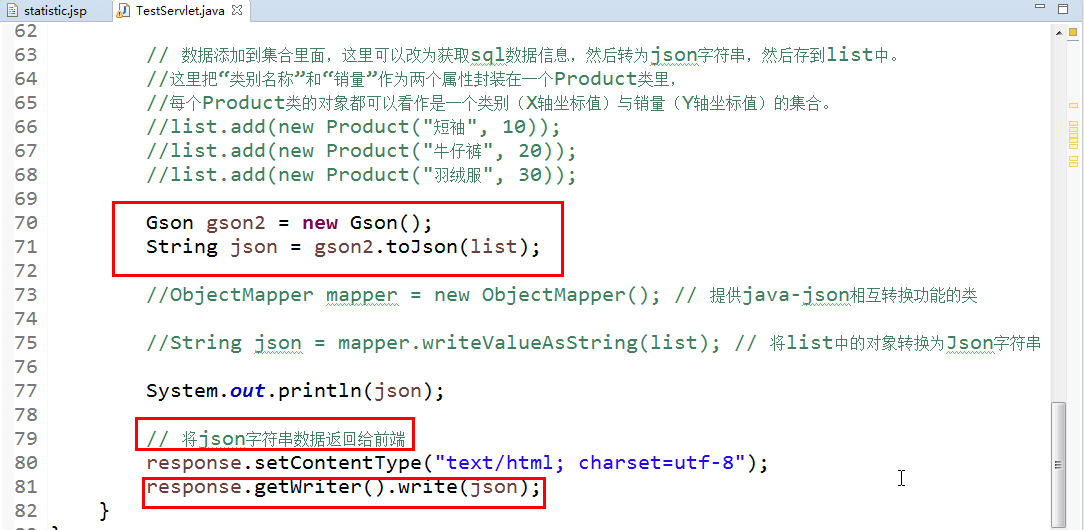

Gson gson2 = new Gson();
String json = gson2.toJson(list);
//ObjectMapper mapper = new ObjectMapper(); // 提供java-json相互转换功能的类
//String json = mapper.writeValueAsString(list); // 将list中的对象转换为Json字符串
System.out.println(json);
// 将json字符串数据返回给前端
response.setContentType("text/html; charset=utf-8");
response.getWriter().write(json);
}

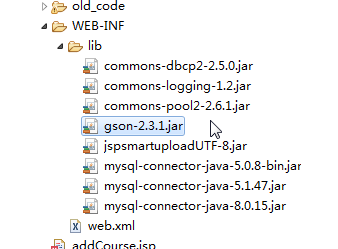

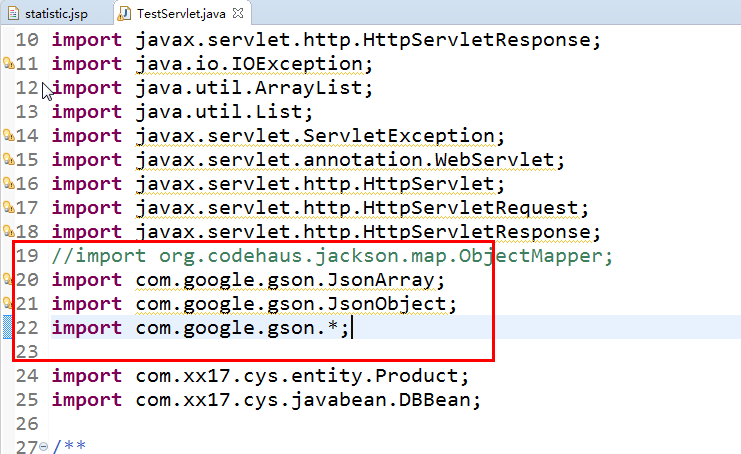

}3.servlet里需要下载与gson相关的jar包

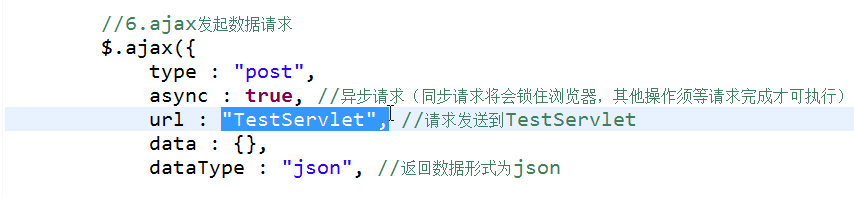

4.考虑数据传输问题
5.js获取session我没有想到很好地方法，所以 先session传html，再html传js，再js传ajax，再ajax传另一个servlet，坎坷啊。。。

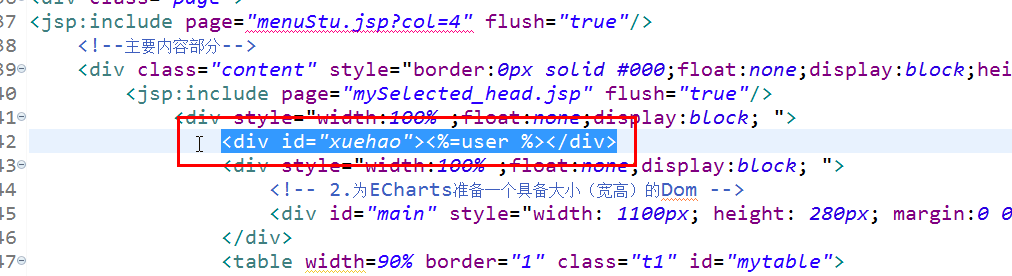

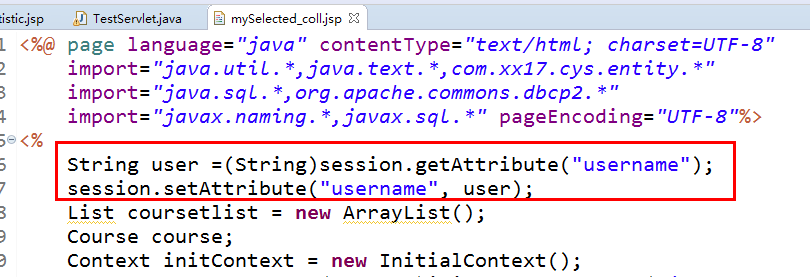

(1)先session传html

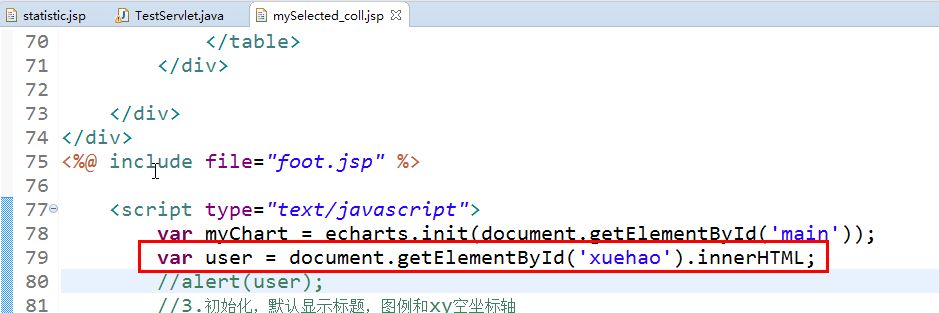

(2)再html传js

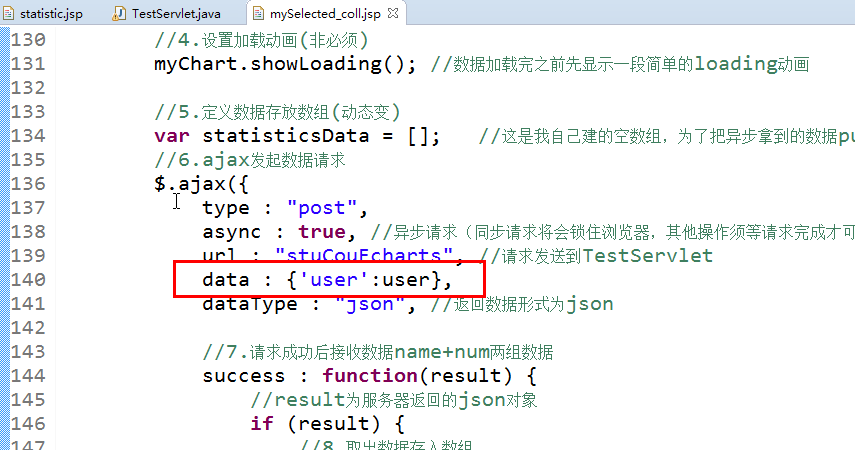

(3)再js传ajax
(4)再ajax传另一个servlet,因为查询数据库要用到它
这些东西搞了我3小时，webjsp小白从头学起，终于弄出来了，还是很开心的，做一下记录，希望后来者可以少踩踩那些我已经踩过的坑。
