MLPerf Training 参考实现

MLPerf Training 参考实现

1.MLPerf 简介

MLPerf 官网：https://mlperf.org/

2020年7月29日，MLPerf联盟发布了MLPerf Training v0.7的结果，这是MLPerf基准测试的第三轮结果。v0.5为第一轮，v0.6是第二轮。MLPerf基准测试是衡量机器学习性能的行业标准，显示了行业的巨大进步和日益增长的多样性，包括多个新的处理器，加速器和软件框架。MLPerf Training v0.7中有两个任务组合，一个用于常规系统，一个用于高性能计算(HPC)系统。

2.MLPerf 测试任务

MLPerf训练测试基准包括图像分类、翻译、推荐系统和围棋等8个机器学习任务中，最终结果是这8项任务的训练时间，速度越快则性能越强。具体的8项任务内容如下：

另一个用于用于高性能计算(HPC)系统的任务内容如下：

MLPerf Training v0.7的规则参考：https://github.com/mlcommons/training_policies/blob/master/training_rules.adoc。

3.MLPerf 分类

MLPerf training可以分为封闭模型分区（Closed Model Division）和开放模型分区（Open Model Division）。其中封闭模型分区要求使用相同模型和优化器，并限制batch大小或学习率等超参数的值，它旨在硬件和软件系统的公平比较。而开放模型分区只会限制使用相同的数据解决相同的问题，其它模型或平台都不会限制，它旨在推进ML模型和优化的创新。

4.MLPerf 评价标准

MLperf按照不同的领域问题设置了不同的Benchmark，对于MLPerf Training测试，每个Benchmark的评价标准是：在特定数据集上训练一个模型使其达到Quality Target时的Clock time。由于机器学习任务的训练时间有很大差异，因此，MLPerf 的最终训练结果是由指定次数的基准测试时间平均得出的，其中会去掉最低和最高的数字，一般是运行5次取平均值，Train测试时间包含了模型构建，数据预处理，训练以及质量测试等时间。对于MLPerf Inference测试，每个Benchmark的评价标准是：在特定数据集上测量模型的推理性能，包括Latency和吞吐量。

5.MLPerf 测试结果

MLPerf Result被定义为将模型训练到目标质量的Clock时间，这个时间包括模型构建，数据预处理，训练以及质量测试等时间，它通常是数小时或数天。MLPerf也提供了一个参考基准，该基准是MLPerf使用一块 Pascal P100显卡在未进行任何优化情况下的测试结果。下表为MLPerf Training v0.5的封闭分区的参考基准和各大厂商的测试结果。

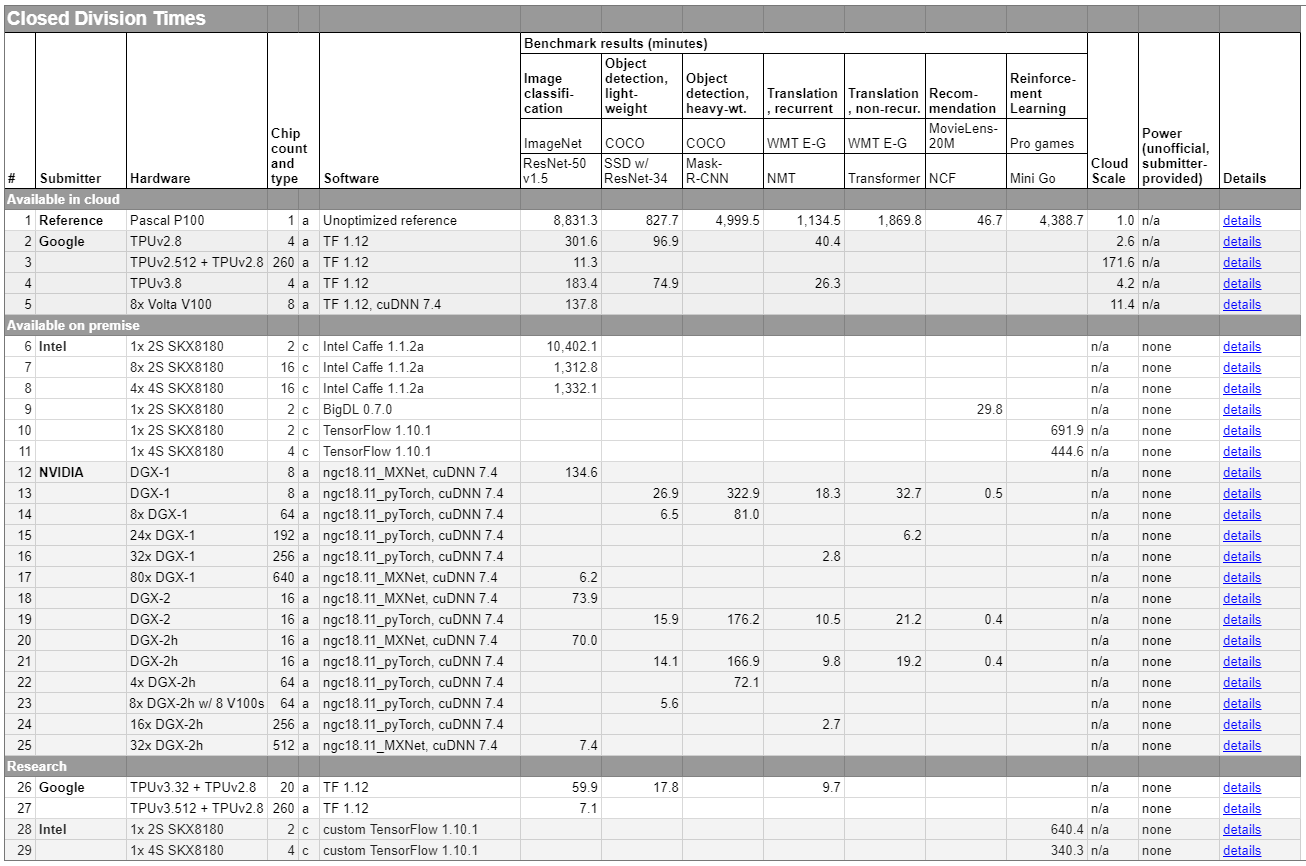

MLperf 的结果首先按照 Division 分类，然后按照 Category 分类。结果表格中的每一行都是由单个提交者使用相同软件堆栈和硬件平台生成的一组结果。每行包含以下信息：

名称	说明
Submitter	提交结果的组织
Hardware	使用的 ML 硬件类型，例如加速器或高性能 CPU。
Chip Count and Type	使用的ML硬件芯片的数量，以及它们是加速器还是CPU。
Software	使用的 ML 框架和主要 ML 硬件库。
Benchmark result	在各个基准测试中将模型训练到目标质量的时间。
Cloud Scale	Cloud Scale源自几家主要云提供商的定价，并提供相对系统size/cost的粗略指标。参考单个Pascal P100系统的云规模为1,云规模为4的系统大约需要四倍的成本。
Power	可用内部部署系统的信息。由于标准化功率测量的复杂性，此版本 MLPerf 只允许自愿报告任意非官方功率信息。
Details	链接到提交的元数据。

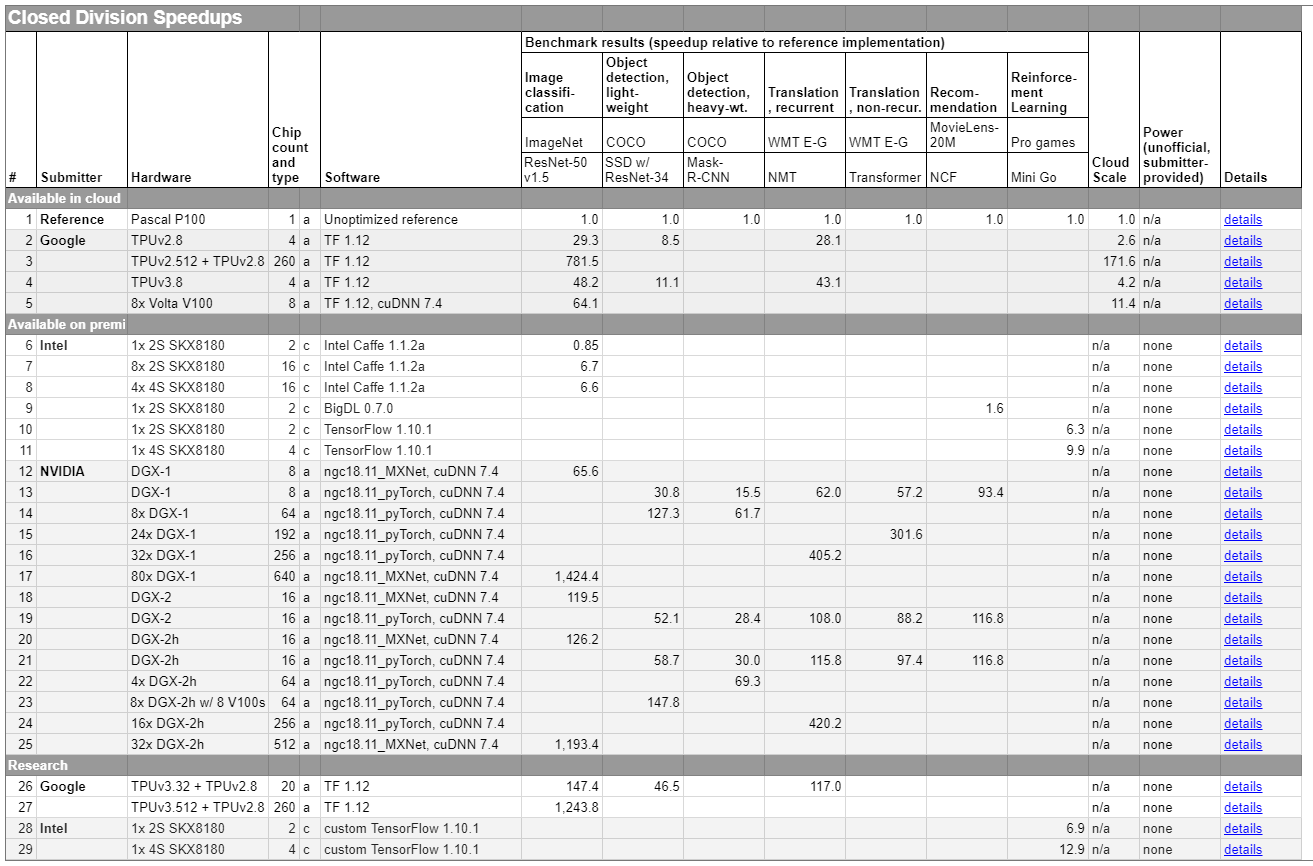

另一种结果输出是：加速比（Speedups）。加速比是当前测试结果和使用一块Pascal P100显卡在未进行任何优化情况下的测试结果的比值。即当前测试结果和参考基准的比值。因此，MLPerf 的Speedups结果若是10，则表示被测试系统的训练速度是在一块Pascal P100上训练同一个模型速度的10倍，训练时间是其 1/10。下表为MLPerf Training v0.5封闭分区的参考基准和各大厂商的Speedups结果。

MLPerf Training v0.7的测试结果参考：https://mlperf.org/training-results-0-7

其它有关MLPerf Training v0.7更多信息参考官网网站：https://mlperf.org/training-overview。

Object_detection 实现步骤

本文将以MLPerf Training 中的object_detection (heavy weight) 任务为例，阐述如何利用官方的参考代码实现其中的任务。object_detection使用Mask R-CNN with ResNet50 backbone进行模型训练.

参考链接为：https://github.com/mlperf/training/tree/master/object_detection。

代码官方来源：https://github.com/mlcommons/training/tree/master/object_detection

1.将MLPerf库拷到本地

mkdir -p mlperf
cd mlperf
git clone https://github.com/mlperf/training.git

2.安装CUDA、nvidia-docker和docker

source training/install_cuda_docker.sh

安装完成后，可以查看 nvidia-docker 版本和cuda版本。

3.建立镜像

training/object_detection/ 文件下有Dockerfile，根据此文件构建镜像。

cd training/object_detection/
nvidia-docker build . -t mlperf/object_detection

如果显示如下错误，可能是因为电脑没有gpu。

我们需要构建如下组件，以成功实现测试。

默认镜像构建适合 CUDA=10.0, CUDNN=7 版本。 用如下命令也可以自己定义其它类型的版本。

nvidia-docker build -t maskrcnn-benchmark --build-arg CUDA=9.2 --build-arg CUDNN=7 docker名

镜像构建比较缓慢，Sending build content to Docker daemon 要达到40G左右。

如果在构建镜像过程中显示如下错误，

则要更改Dockerfile文件，添加：

RUN rm /var/lib/apt/lists/* -vf
RUN apt-get clean
RUN mv /var/lib/apt/lists /tmp
RUN mkdir -p /var/lib/apt/lists/partial
RUN apt-get clean

镜像构建完成后，docker images 查看是否构建成功，镜像名为mlperf/object_detection。

4.准备数据

退出容器，回到本机。运行 download_dataset.sh 下载数据，download_dataset.sh 包含数据下载的相关信息。数据集为COCO2014，也可以用COCO2017。

source download_dataset.sh

打开 download_dataset.sh 查看下载的数据信息，如果shell里下载较慢，可以利用下载器下载。

本例中 download_dataset.sh 如下，我们分别用下载器下载以下四个数据：coco_annotations_minival.tgz、train2014.zip、val2014.zip、annotations_trainval2014.zip，数据量较大，四个压缩包一共在19G左右。

#!/bin/bash

# Get COCO 2014 data sets
mkdir -p pytorch/datasets/coco
pushd pytorch/datasets/coco

curl -O https://dl.fbaipublicfiles.com/detectron/coco/coco_annotations_minival.tgz
tar xzf coco_annotations_minival.tgz

curl -O http://images.cocodataset.org/zips/train2014.zip
unzip train2014.zip

curl -O http://images.cocodataset.org/zips/val2014.zip
unzip val2014.zip

curl -O http://images.cocodataset.org/annotations/annotations_trainval2014.zip
unzip annotations_trainval2014.zip

# TBD: MD5 verification
# $md5sum *.zip *.tgz
#f4bbac642086de4f52a3fdda2de5fa2c  annotations_trainval2017.zip
#cced6f7f71b7629ddf16f17bbcfab6b2  train2017.zip
#442b8da7639aecaf257c1dceb8ba8c80  val2017.zip
#2d2b9d2283adb5e3b8d25eec88e65064  coco_annotations_minival.tgz

popd

如果用下载器下载在当前目录下，更改download_dataset.sh文件如下，再运行。

#!/bin/bash
# Get COCO 2014 data sets
mkdir -p pytorch/datasets/coco
pushd pytorch/datasets/coco
tar xzf coco_annotations_minival.tgz
unzip train2014.zip
unzip val2014.zip
unzip annotations_trainval2014.zip
popd

5.启动镜像

/root/worktable/ 为当前工作目录，mlperf/object_detection 为生成镜像的名称。

nvidia-docker run -v /root/worktable/:/workspace -t -i --rm --ipc=host  mlperf/object_detection

在镜像生成的容器中进入工作目录。

cd mlperf/training/object_detection

install.sh里的内容，调用了pytorch/setup.py，要去下载maskrcnn-benchmark，可以先 github 里下载下来放到pytorch目录下。

运行 install.sh

./install.sh

6.运行Benchmark

如果是单机单卡gpu，那么直接运行 run_and_time.sh。

./run_and_time.sh

其中会涉及下载ResNet50 base，即R-50.pkl，可以先下载到本地，再把本地的R-50.pkl放到镜像里的 /root/.torch/models/ 下。R-50.pkl的链接为，https://dl.fbaipublicfiles.com/detectron/ImageNetPretrained/MSRA/R-50.pkl

注意：如果单机多卡，则要更改 run_and_time.sh 里的命令

查看自己电脑gpu信息

watch -d -n 1 nvidia-smi

pytorch单机多卡训练的命令

python -m torch.distributed.launch --nproc_per_node=你的GPU数量
               YOUR_TRAINING_SCRIPT.py (--arg1 --arg2 --arg3 and all other
               arguments of your training script)

对于本机，修改 run_and_time.sh

python -m torch.distributed.launch --nproc_per_node=4
		tools/train_mlperf.py
		--config-file "configs/e2e_mask_rcnn_R_50_FPN_1x.yaml"
        SOLVER.IMS_PER_BATCH 2
        TEST.IMS_PER_BATCH 1
        SOLVER.MAX_ITER 720000
        SOLVER.STEPS "(480000, 640000)"
        SOLVER.BASE_LR 0.0025

再执行 run_and_time.sh 后，就可以看到gpu都跑起来了。

中途如果报错且它并未停止，或者中途手动停止，查看gpu信息，watch -d -n 1 nvidia-smi，会发现仍有不少进程还占用这gpu资源。有时候会由于某种原因，在关闭程序后，GPU的显存仍处于被占用的状态。
这时释放显存的方法：

sudo fuser /dev/nvidia*

该命令会显示所有占用nvidia设备的进程pid，将这些pid逐个kill掉：kill -9 pid 。发现显存已经被释放。

模型采用的是基于ResNet50的Mask R-CNN ，采用的损失函数和优化器如下：

7.结果分析

按理，程序在满足一定条件后会停止迭代，输出得到训练模型所用时间和加速比。

8 NVIDIA V100 GPUs 的参考结果为：https://github.com/mlcommons/training/blob/master/object_detection/pytorch/MODEL_ZOO.md

8.其它

其余基准测试实现参考：https://github.com/mlcommons/training

一般步骤都可分为：拷贝MLPerf库--->配置环境--->安装镜像--->下载预处理数据--->调整参数--->启动Benchmark

V0.6 GNMT 实现步骤

1.将MLPerf库拷到本地

本例使用的是 training_results_v0.6，而不是mlperf / training存储库中提供的参考实现。

git clone https://github.com/Caiyishuai/training_results_v0.6

在此存储库中，有每个供应商提交的目录（Google，Intel，NVIDIA等），其中包含用于生成结果的代码和脚本。在NVIDIA GPU上运行基准测试。

[root@2 ~]# cd training_results_v0.6/

[root@2 training_results_v0.6]# ls
Alibaba  CONTRIBUTING.md  Fujitsu  Google  Intel  LICENSE  NVIDIA  README.md

[root@2 training_results_v0.6]# cd NVIDIA/; ls
benchmarks  LICENSE.md  README.md  results  systems

[root@2 NVIDIA]# cd benchmarks/; ls
gnmt  maskrcnn  minigo  resnet  ssd  transformer

2.下载并验证数据集

[root@2 implementations]# pwd
/data/training_results_v0.6/NVIDIA/benchmarks/gnmt/implementations

[root@2 implementations]# ls
data  download_dataset.sh  pytorch  verify_dataset.sh  wget-log

download_dataset.sh 中包含下载数据的信息，如果已经下载在本地，要注意修改此文件。

将原来的这部分

echo "Downloading Europarl v7. This may take a while..."
wget -nc -nv -O ${OUTPUT_DIR_DATA}/europarl-v7-de-en.tgz
  http://www.statmt.org/europarl/v7/de-en.tgz

echo "Downloading Common Crawl corpus. This may take a while..."
wget -nc -nv -O ${OUTPUT_DIR_DATA}/common-crawl.tgz
  http://www.statmt.org/wmt13/training-parallel-commoncrawl.tgz

echo "Downloading News Commentary v11. This may take a while..."
wget -nc -nv -O ${OUTPUT_DIR_DATA}/nc-v11.tgz
  http://data.statmt.org/wmt16/translation-task/training-parallel-nc-v11.tgz

echo "Downloading dev/test sets"
wget -nc -nv -O  ${OUTPUT_DIR_DATA}/dev.tgz
  http://data.statmt.org/wmt16/translation-task/dev.tgz
wget -nc -nv -O  ${OUTPUT_DIR_DATA}/test.tgz
  http://data.statmt.org/wmt16/translation-task/test.tgz

修改为：

echo "Downloading Europarl v7. This may take a while..."
mv -i data/de-en.tgz  ${OUTPUT_DIR_DATA}/europarl-v7-de-en.tgz

echo "Downloading Common Crawl corpus. This may take a while..."
mv -i data/training-parallel-commoncrawl.tgz  ${OUTPUT_DIR_DATA}/common-crawl.tgz

echo "Downloading News Commentary v11. This may take a while..."
mv -i data/training-parallel-nc-v11.tgz  ${OUTPUT_DIR_DATA}/nc-v11.tgz

echo "Downloading dev/test sets"
mv -i data/dev.tgz  ${OUTPUT_DIR_DATA}/dev.tgz
mv -i data/test.tgz  ${OUTPUT_DIR_DATA}/test.tgz

数据处理需要消耗不少时间，消耗大量cpu资源。可能会造成卡顿。数据下载处理完成后，验证数据集。

[root@2 implementations]# du -sh data/
13G	data/
[root@2 implementations]# bash verify_dataset.sh
OK: correct data/train.tok.clean.bpe.32000.en
OK: correct data/train.tok.clean.bpe.32000.de
OK: correct data/newstest_dev.tok.clean.bpe.32000.en
OK: correct data/newstest_dev.tok.clean.bpe.32000.de
OK: correct data/newstest2014.tok.bpe.32000.en
OK: correct data/newstest2014.tok.bpe.32000.de
OK: correct data/newstest2014.de

3.配置文件开始准备训练

用于执行训练作业的脚本和代码位于 pytorch 目录中。

[root@2 implementations]# cd pytorch/
[root@2 pytorch]# ll
total 124
-rw-r--r-- 1 root root  5047 Jan 22 15:45 bind_launch.py
-rwxr-xr-x 1 root root  1419 Jan 22 15:45 config_DGX1_multi.sh
-rwxr-xr-x 1 root root   718 Jan 25 10:50 config_DGX1.sh
-rwxr-xr-x 1 root root  1951 Jan 22 15:45 config_DGX2_multi_16x16x32.sh
-rwxr-xr-x 1 root root  1950 Jan 22 15:45 config_DGX2_multi.sh
-rwxr-xr-x 1 root root   718 Jan 22 15:45 config_DGX2.sh
-rw-r--r-- 1 root root  1372 Jan 22 15:45 Dockerfile
-rw-r--r-- 1 root root  1129 Jan 22 15:45 LICENSE
-rw-r--r-- 1 root root  6494 Jan 22 15:45 mlperf_log_utils.py
-rw-r--r-- 1 root root  4145 Jan 22 15:45 preprocess_data.py
-rw-r--r-- 1 root root 12665 Jan 22 15:45 README.md
-rw-r--r-- 1 root root    43 Jan 22 15:45 requirements.txt
-rwxr-xr-x 1 root root  2220 Jan 22 15:45 run_and_time.sh
-rwxr-xr-x 1 root root  7173 Jan 25 10:56 run.sub
drwxr-xr-x 3 root root    45 Jan 22 15:45 scripts
drwxr-xr-x 7 root root    90 Jan 22 15:45 seq2seq
-rw-r--r-- 1 root root  1082 Jan 22 15:45 setup.py
-rw-r--r-- 1 root root 25927 Jan 22 15:45 train.py
-rw-r--r-- 1 root root  8056 Jan 22 15:45 translate.py

需要配置config_ .sh以反的系统配置。如果系统具有8个或16个GPU，则可以使用现有的config_DGX1.sh或config_DGX2.sh配置文件来启动训练作业。

要编辑的参数：
DGXNGPU = 4
DGXSOCKETCORES = 10
DGXNSOCKET = 2

可以使用 nvidia-smi 命令获取GPU信息，并使用 lscpu 命令获取CPU信息，尤其是：

Core(s) per socket: 18
Socket(s): 2

注意：在 run_and_time.sh 文件中也写入上述参数，为防止最终测试失败，在建立镜像前，就应确保参数设置正确。否则运行时会出现 numactl <n-m,n-m> 的错误

下图为对 config_DGX1.sh 内的修改。

下图为对run_and_time.sh内的修改。

4.构建镜像

docker build -t mlperf-nvidia:rnn_translator .

镜像构建需要花不少时间。查看一下dockfile文件。

ARG FROM_IMAGE_NAME=nvcr.io/nvidia/pytorch:19.05-py3
FROM ${FROM_IMAGE_NAME}

# Install dependencies for system configuration logger
RUN apt-get update && apt-get install -y --no-install-recommends
        infiniband-diags
        pciutils &&
    rm -rf /var/lib/apt/lists/*

# Install Python dependencies
WORKDIR /workspace/rnn_translator

COPY requirements.txt .
RUN pip install --no-cache-dir https://github.com/mlperf/training/archive/6289993e1e9f0f5c4534336df83ff199bd0cdb75.zip#subdirectory=compliance
 && pip install --no-cache-dir -r requirements.txt

# Copy & build extensions
COPY seq2seq/csrc seq2seq/csrc
COPY setup.py .
RUN pip install .

# Copy GNMT code
COPY . .

# Configure environment variables
ENV LANG C.UTF-8
ENV LC_ALL C.UTF-8

注意：Docker 报错 Please provide a source image with from prior to commit，是因为Dockerfile的From之前不能使用ARG，允许这种用法是在docker 17.05.0-ce (2017-05-04)之后才引入的。因此要升级docker版本，查看我的docker版本。

[root@2 pytorch]# docker version
Client: Docker Engine - Community
 Version:           20.10.2
 API version:       1.41
 Go version:        go1.13.15
 Git commit:        2291f61
 Built:             Mon Dec 28 16:17:48 2020
 OS/Arch:           linux/amd64
 Context:           default
 Experimental:      true
…………

5.运行Benchmark

对于本测试，将使用config_DGX1.sh并因此将DGXSYTEM指定为DGX1。还要将PULL设置为0，以指示使用本地映像而不是从存储库中提取docker映像。创建了一个新目录“ logs”来存储基准日志文件，并在启动基准运行时提供数据目录路径，如下所示：

 DATADIR=/data/training_results_v0.6/NVIDIA/benchmarks/gnmt/implementations/data
 LOGDIR=/data/training_results_v0.6/NVIDIA/benchmarks/gnmt/implementations/logs
 PULL=0 DGXSYSTEM=DGX1

注意：以上参数应写在 run.sub文件里，运行前必须先修改。

如下图所示， vim run.sub ，中 run.sub 中增加上述语句。

阅读 run.sub 会发现，之后命令中涉及启动镜像，启动镜像的命令保存在 DOCKEREXEC 中，并且会把上述 data 和 logs挂载到镜像。

最后运行 run.sub

./run.sub

注意：运行时会出现 numactl <n-m,n-m> 的错误，提示 cpu ranges out of the actual range 的错误，可能是因为参数没有设置正确。但是仅仅在容器中的 run_and_time.sh 或  config_DGX1.sh 是不行的，可以选择修改完成后，将容器用 docker commit 命令保存为镜像。

如果 RuntimeError: cuda runtime error (209) : no kernel image is available for execution on the device，可能是 pytorch和 cuda 版本不匹配，也有可能是算力不足。测试 pytorch 和 cuda的兼容性。

import torch
import torchvision
print(torch.cuda.is_available())
a = torch.Tensor(5,3)
a=a.cuda()
print（a）

一般来讲，输出主要是报48号错误，也就是CUDA的问题，出现这个问题在于硬件的支持情况。本例中报209错误，在容器中测试 pytorch和 cuda 版本匹配，原因可能是算力不足。
