astah UML 先画图、后编程

---

分享Astah professional 7.2下载和破解：

官方下载地址：http://astah.net/download

1、免费的community版本

链接：http://pan.baidu.com/s/1kVch3oj 密码：3o49

2、专业版

链接：http://pan.baidu.com/s/1slzBKip 密码：lwjn

专业版破解文件

链接：http://pan.baidu.com/s/1pLBlgDH 密码：u9x7

破解方法：解压下载的文件，将astah-pro.jar拷贝的软件安装根目录覆盖原文件即可。

使用

---

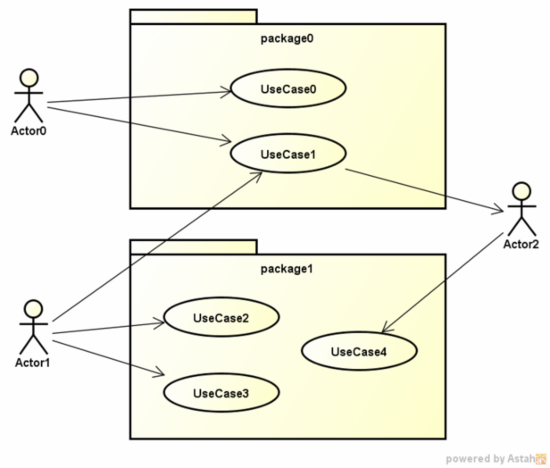

• UseCase Diagram(用例图图形)



• Activity Diagram(活动图图形)

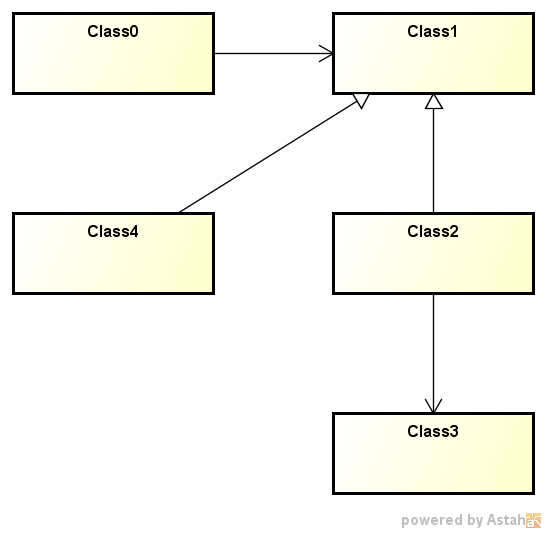

• Class Diagram(类图图形)

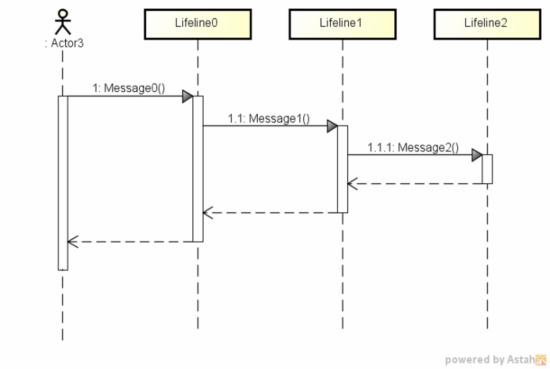

• Sequence Diagram(序列图图形)



• 在类图中一共包含了以下几种模型元素，分别是：类（Class）、接口（Interface）、依赖（Dependency）关系、泛化（Generalization）关系、关联（Association）关系以及实现（Realization）关系。



  接口是在没有给出对象的实现和状态的情况下对对象行为的描述。接口是一种特殊的类，所有接口都是有构造型<<interface>>的类。在UML中，接口使用一个带有名称的小圆圈来进行表示，并且可以通过一条Realize（实现关系）线与实现它的类相连接



  依赖表示一个模型元素（客户方）需要另一个模型元素（供应方）来达到某种目的，供应方的修改会影响客户方的执行结果。

  依赖关系暗示着一个客户方如果没有供应方的支持是不完整的。

  例如，当给一个雇员计算工资的时候，需要使用计算器。

  UML中，依赖关系用一个从使用者指向提供者的虚箭头表示：



  泛化（继承）关系用来描述类的一般和具体之间的关系——is a kind of。
  UML中，用一条带有空心大箭头的有向实线表示，箭头指向父类



  关联关系是一种结构关系，指出了一个事物的对象与另一个事物的对象之间的连接。
  导航性：若A指向B（导航性） 则B为A的成员变量。



   关联关系有两种非常重要的形式，分别是聚集（Aggregation）关系和组成（Composition）关系。



  第三节：先画图、后编程

  作为初学者，我们的开发，往往是这样的，在心中画好了时序图，然后开始编码。如果你也是这个习惯，那么足以证明你就是我刚刚描述的初学者。但有些小的项目，只有简单的CRUD，所以我们排斥画图，这也是可以理解的。我的做法是这样：

• 在纸上画功能实现的时序图.
• 按时序图编码.
• 将java文件转化为类图文件.
• 在软件中使用转换好的类图文件画出时序图.

• POST	数据增加
  GET	数据查询
  DELETE	数据删除
  PUT	数据更新
  PATCH	数据更新（部分字段）

  总结

  我们由时序图总结中类图，并使用astah及idea将图表（java代码）快速的转化（逆向转化）成了java代码(图表)。

  是的，在教程中我也是这么做的。

  时序图



  类图



  建立接口

  package com.mengyunzhi.service;

  import com.mengyunzhi.repository.Klass;

  /**
   * Created by panjie on 17/4/7.
   */
  public interface KlassService {
      Klass add(String name, Long teacherId);
      Klass get(Long id);
      void delete(Long id);
      Klass update(Long id, String name, Long teacherId);
  }

  创建实现类

  package com.mengyunzhi.service;

  import com.mengyunzhi.repository.Klass;

  /**
   * Created by panjie on 17/4/13.
   */
  public class KlassServiceImpl implements KlassService {
      @Override
      public Klass save(String name, Long teacherId) {
          return null;
      }

      @Override
      public Klass get(Long id) {
          return null;
      }

      @Override
      public void delete(Long id) {

      }

      @Override
      public Klass update(Long id, String name, Long teacherId) {
          return null;
      }
  }

  创建C层

  package com.mengyunzhi.controller;

  import com.mengyunzhi.repository.Klass;
  import com.mengyunzhi.service.KlassService;
  import org.springframework.beans.factory.annotation.Autowired;
  import org.springframework.web.bind.annotation.*;

  /**
   * Created by panjie on 17/4/13.
   */
  @RestController
  @RequestMapping("/klass")
  public class KlassController {
      @Autowired
      private KlassService klassService;

      @PostMapping("/")
      public Klass save(@RequestParam String name, @RequestParam Long teacherId) {
          return klassService.save(name, teacherId);
      }

      @GetMapping("/{id}")
      public Klass get(@PathVariable Long id) {
          return klassService.get(id);
      }

      @DeleteMapping("/{id}")
      public void delete(@PathVariable Long id) {
          klassService.delete(id);
          return;
      }

      @PutMapping("/{id}")
      public Klass update(
              @PathVariable Long id,
              @RequestParam String name,
              @RequestParam Long teacherId) {
          return klassService.update(id, name, teacherId);
      }
  }

  让我们共同复习一遍各个请求方式默认对应的操作

• 1 流程图

          右键 _ create Diagrm _ add Flowchart _ New Flowchart



  2 时序图

          Create Diagram _ Add Sequence Diagram



  3  静态类图

          Create Diagram _ Add Class Diagram
