MPlayer源代码分析

https://blog.csdn.net/leixiaohua1020/article/details/11885509

一.Mplayer支持的格式

MPlayer是一个LINUX下的视频播放器，它支持相当多的媒体格式，无论在音频播放还是在视频播放方面，可以说它支持的格式是相当全面的。
视频格式支持：MPEG、AVI、ASF 与WMV、QuickTime 与 OGG/OGM、SDP、PVA、GIF。
音频格式支持：MP3、WAV、OGG/OGM 文件(Vorbis)、WMA 与 ASF、MP4、CD音频、XMMS。

二. Mplayer 中头文件的功能分析

1.
   config.h // 各种本地配置宏定义头
2.
   version.h // 版本定义头 #define VERSION "1.0pre7try2-3.4.2"
3.
   mp_msg.h // 消息处理头
4.
   help_mp.h // 根据配置自动生成的帮助头 #include "help/help_mpen.h"
5.
   cfg-mplayer-def.h // Mplayer 运行时的选项缺省值头文件 char*
6.
   default_config =
7.
   sub_reader.h // 拥有格式自动发现功能的字幕(subtitle)阅读器
8.
   libvo/video_out.h // 该文件包含 libvo 视频输出的公共函数、变量
9.
   libvo/font_load.h // 有关字体装载的例程
10.
    libao2/audio_out.h // 音频输出驱动程序相关结构定义和全局数据
11.
    libmpcodecs/dec_audio.h // 音频解码
12.
    libmpcodecs/dec_video.h // 视频解码
13.
    libmpdemux/matroska.h // 多路解复用，媒体容器格式 matroska 处理头
14.
    libmpdemux/stream.h // 流处理
15.
    libmpdemux/demuxer.h // 多路解复用头文件
16.
    libmpdemux/stheader.h // 媒体流头处理
17.
    get_path.c // 路径获取头文件
18.
    spudec.h // SPU 子画面单元头，DVD 字幕流
19.
    edl.h // 剪辑控制清单
20.
    m_option.h // 选项类型处理头
21.
    m_config.h // 配置处理头文件

三. MPlayer.main 主流程简要说明

1.
   int main() {
2.
   1) 变量声明，电影信息 movie info:
3.
   2) 初始化，消息系统……
4.
   play_next_file:
5.
   3)播放文件 filename 的循环 goto play_next_file 开始
6.
   main:
7.
   4) 主处理 main
8.
   5) 播放真正主循环 2010 ~3541 while (!eof)
9.
   while (!eof) {
10.
    5.1) 播放音频 PLAY AUDIO 2017 ~ 2064 decode_audio(sh_audio, ...);
11.
    5.2) 播放视频 PLAY VIDEO, 2068 ~ 2300 decode_video(sh_video, ...);
12.
    5.3) 处理暂停 PAUSE
13.
    5.4) 处理 EDL
14.
    5.5) 键盘事件处理, 搜索2400~3216 while (!brk_cmd &&
15.
    (cmd=mp_input_get_cmd(0,0,0))!=NULL)
16.
    5.6) 时间寻道(秒) if (seek_to_sec)
17.
    5.7) 寻道 3243 ~ 3306, if (rel_seek_secs || abs_seek_pos)
18.
    5.8) 处理 GUI
19.
    5.9) 变更 Update OSD
20.
    5.10) 找到字幕 find sub
21.
    5.11) 处理 X11 窗口
22.
    5.12) DVD 字幕 sub:
23.
    }
24.
    goto_next_file:
25.
    6) 播放结束，转到下个文件 goto_next_file:
26.
    }

四.Mplayer源码分析

从Mplayer.c的main开始处理参数

1.
   mconfig = m_config_new();
2.
   m_config_register_options(mconfig,mplayer_opts);
3.
   // TODO : add something to let modules register their options
4.
   mp_input_register_options(mconfig);
5.
   parse_cfgfiles(mconfig);

初始化mpctx结构体，mpctx应该是mplayer context的意思，顾名思义是一个统筹全局的变量。

1.
   static MPContext *mpctx = &mpctx_s;
2.
   // Not all functions in mplayer.c take the context as an argument yet
3.
   static MPContext mpctx_s = {
4.
   .osd_function = OSD_PLAY,
5.
   .begin_skip = MP_NOPTS_VALUE,
6.
   .play_tree_step = 1,
7.
   .global_sub_pos = -1,
8.
   .set_of_sub_pos = -1,
9.
   .file_format = DEMUXER_TYPE_UNKNOWN,
10.
    .loop_times = -1,
11.
    #ifdef HAS_DVBIN_SUPPORT
12.
    .last_dvb_step = 1,
13.
    #endif
14.
    };

原型

1.
   //真正统筹全局的结构
2.
   typedef struct MPContext {
3.
   int osd_show_percentage;
4.
   int osd_function;
5.
   const ao_functions_t *audio_out;
6.
   play_tree_t *playtree;
7.
   play_tree_iter_t *playtree_iter;
8.
   int eof;
9.
   int play_tree_step;
10.
    int loop_times;
11.

12.
    stream_t *stream;
13.
    demuxer_t *demuxer;
14.
    sh_audio_t *sh_audio;
15.
    sh_video_t *sh_video;
16.
    demux_stream_t *d_audio;
17.
    demux_stream_t *d_video;
18.
    demux_stream_t *d_sub;
19.
    mixer_t mixer;
20.
    const vo_functions_t *video_out;
21.
    // Frames buffered in the vo ready to flip. Currently always 0 or 1.
22.
    // This is really a vo variable but currently there's no suitable vo
23.
    // struct.
24.
    int num_buffered_frames;
25.

26.
    // used to retry decoding after startup/seeking to compensate for codec delay
27.
    int startup_decode_retry;
28.
    // how long until we need to display the "current" frame
29.
    float time_frame;
30.

31.
    // AV sync: the next frame should be shown when the audio out has this
32.
    // much (in seconds) buffered data left. Increased when more data is
33.
    // written to the ao, decreased when moving to the next frame.
34.
    // In the audio-only case used as a timer since the last seek
35.
    // by the audio CPU usage meter.
36.
    double delay;
37.

38.
    float begin_skip; ///< start time of the current skip while on edlout mode
39.
    // audio is muted if either EDL or user activates mute
40.
    short edl_muted; ///< Stores whether EDL is currently in muted mode.
41.
    short user_muted; ///< Stores whether user wanted muted mode.
42.

43.
    int global_sub_size; // this encompasses all subtitle sources
44.
    int global_sub_pos; // this encompasses all subtitle sources
45.
    int set_of_sub_pos;
46.
    int set_of_sub_size;
47.
    int sub_counts[SUB_SOURCES];
48.
    #ifdef CONFIG_ASS
49.
    // set_of_ass_tracks[i] contains subtitles from set_of_subtitles[i]
50.
    // parsed by libass or NULL if format unsupported
51.
    ASS_Track* set_of_ass_tracks[MAX_SUBTITLE_FILES];
52.
    #endif
53.
    sub_data* set_of_subtitles[MAX_SUBTITLE_FILES];
54.

55.
    int file_format;
56.

57.
    #ifdef CONFIG_DVBIN
58.
    int last_dvb_step;
59.
    int dvbin_reopen;
60.
    #endif
61.

62.
    int was_paused;
63.

64.
    #ifdef CONFIG_DVDNAV
65.
    struct mp_image *nav_smpi; ///< last decoded dvdnav video image
66.
    unsigned char *nav_buffer; ///< last read dvdnav video frame
67.
    unsigned char *nav_start; ///< pointer to last read video buffer
68.
    int nav_in_size; ///< last read size
69.
    #endif
70.
    } MPContext;

一些GUI相关的操作
打开字幕流
打开音视频流

1.
   mpctx->stream=open_stream(filename,0,&mpctx->file_format);
2.
   fileformat 文件还是TV 流DEMUXER_TYPE_PLAYLIST 或DEMUXER_TYPE_UNKNOWN
3.
   DEMUXER_TYPE_TV
4.
   current_module记录状态vobsub open_stream handle_playlist dumpstream
5.
   stream_reset(mpctx->stream);
6.
   stream_seek(mpctx->stream,mpctx->stream->start_pos);
7.
   f=fopen(stream_dump_name,”wb”); dump文件流
8.
   stream->type==STREAMTYPE_DVD

//============ Open DEMUXERS — DETECT file type ======================
Demux。分离视频流和音频流

1.
   mpctx->demuxer=demux_open(mpctx->stream,mpctx-
2.
   >file_format,audio_id,video_id,dvdsub_id,filename);
3.
   Demux过程
4.
   demux_open
5.
   get_demuxer_type_from_name
6.
   ……
7.
   mpctx->d_audio=mpctx->demuxer->audio;
8.
   mpctx->d_video=mpctx->demuxer->video;
9.
   mpctx->d_sub=mpctx->demuxer->sub;
10.
    mpctx->sh_audio=mpctx->d_audio->sh;
11.
    mpctx->sh_video=mpctx->d_video->sh;

分离了之后就开始分别Play audio和video
这里只关心play video

1.
   /*======================== PLAY VIDEO ============================*/
2.
   vo_pts=mpctx->sh_video->timer*90000.0;
3.
   vo_fps=mpctx->sh_video->fps;
4.
   if (!mpctx->num_buffered_frames) {
5.
   double frame_time = update_video(&blit_frame);
6.
   mp_dbg(MSGT_AVSYNC,MSGL_DBG2,”*** ftime=%5.3f *** ”,frame_time);
7.
   if (mpctx->sh_video->vf_inited < 0) {
8.
   mp_msg(MSGT_CPLAYER,MSGL_FATAL, MSGTR_NotInitializeVOPorVO);
9.
   mpctx->eof = 1; goto goto_next_file;
10.
    }
11.
    if (frame_time < 0)
12.
    mpctx->eof = 1;
13.
    else {
14.
    // might return with !eof && !blit_frame if !correct_pts
15.
    mpctx->num_buffered_frames += blit_frame;
16.
    time_frame += frame_time / playback_speed; // for nosound
17.
    }
18.
    }

关键的函数是update_video根据pts是否正确调整一下同步并在必要的时候丢帧处理。最终调用decode_video开始解码（包括generate_video_frame里）。mpi = mpvdec->decode(sh_video, start, in_size, drop_frame);mpvdec是在main里通过reinit_video_chain的一系列调用动态选定的解码程序。其实就一结构体。它的原型是

1.
   typedef struct vd_functions_s
2.
   {
3.
   vd_info_t *info;
4.
   int (*init)(sh_video_t *sh);
5.
   void (*uninit)(sh_video_t *sh);
6.
   int (*control)(sh_video_t *sh,int cmd,void* arg, …);
7.
   mp_image_t* (*decode)(sh_video_t *sh,void* data,int len,int flags);
8.
   } vd_functions_t;

这是所有解码器必须实现的接口。
int (*init)(sh_video_t *sh);是一个名为init的指针，指向一个接受sh_video_t *类型参数，并返回int类型值的函数地址。那些vd_开头的文件都是解码相关的。随便打开一个vd文件以上几个函数和info变量肯定都包含了。mpi被mplayer用来存储解码后的图像。在mp_image.h里定义。

1.
   typedef struct mp_image_s {
2.
   unsigned short flags;
3.
   unsigned char type;
4.
   unsigned char bpp; // bits/pixel. NOT depth! for RGB it will be n*8
5.
   unsigned int imgfmt;
6.
   int width,height; // stored dimensions
7.
   int x,y,w,h; // visible dimensions
8.
   unsigned char* planes[MP_MAX_PLANES];
9.
   int stride[MP_MAX_PLANES];
10.
    char * qscale;
11.
    int qstride;
12.
    int pict_type; // 0->unknown, 1->I, 2->P, 3->B
13.
    int fields;
14.
    int qscale_type; // 0->mpeg1/4/h263, 1->mpeg2
15.
    int num_planes;
16.
    /* these are only used by planar formats Y,U(Cb),V(Cr) */
17.
    int chroma_width;
18.
    int chroma_height;
19.
    int chroma_x_shift; // horizontal
20.
    int chroma_y_shift; // vertical
21.
    /* for private use by filter or vo driver (to store buffer id or dmpi) */
22.
    void* priv;
23.
    } mp_image_t;

图像在解码以后会输出到显示器，mplayer本来就是一个视频播放器么。但也有可能作为输入提供给编码器进行二次编码，MP附带的mencoder.exe就是专门用来编码的。在这之前可以定义filter对图像进行处理，以实现各种效果。所有以vf_开头的文件，都是这样的filter。图像的显示是通过vo，即video out来实现的。解码器只负责把解码完成的帧传给vo，怎样显示就不用管了。这也是平台相关性最大的部分，单独分出来的好处是不言而喻的，像在Windows下有通过direcx实现的vo，Linux下有输出到X的vo。vo_*文件是各种不同的vo实现，只是他们不都是以显示为目的，像vo_md5sum.c只是计算一下图像的md5值。在解码完成以后，即得到mpi以后，filter_video被调用，其结果是整个filter链上的所有filter都被调用了一遍，包括最后的VO，在vo的put_image里把图像输出到显示器。这个时候需要考虑的是图像存储的方法即用哪种色彩空间。

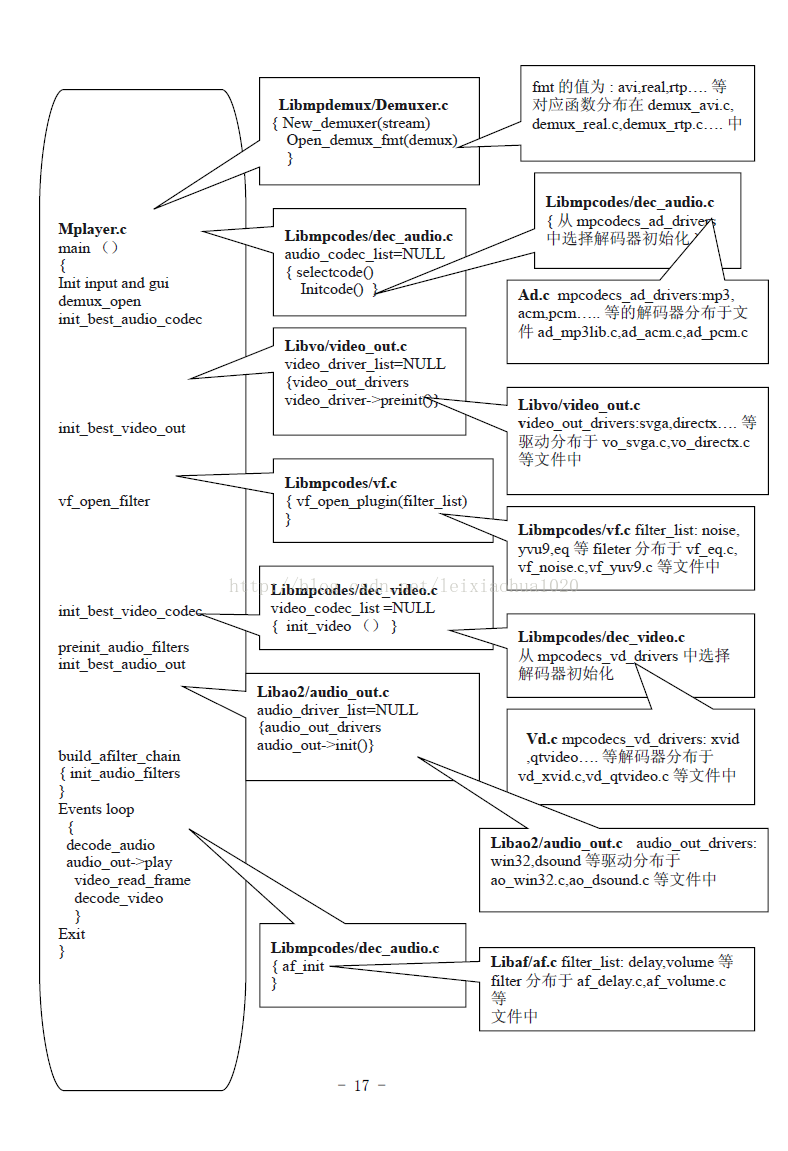

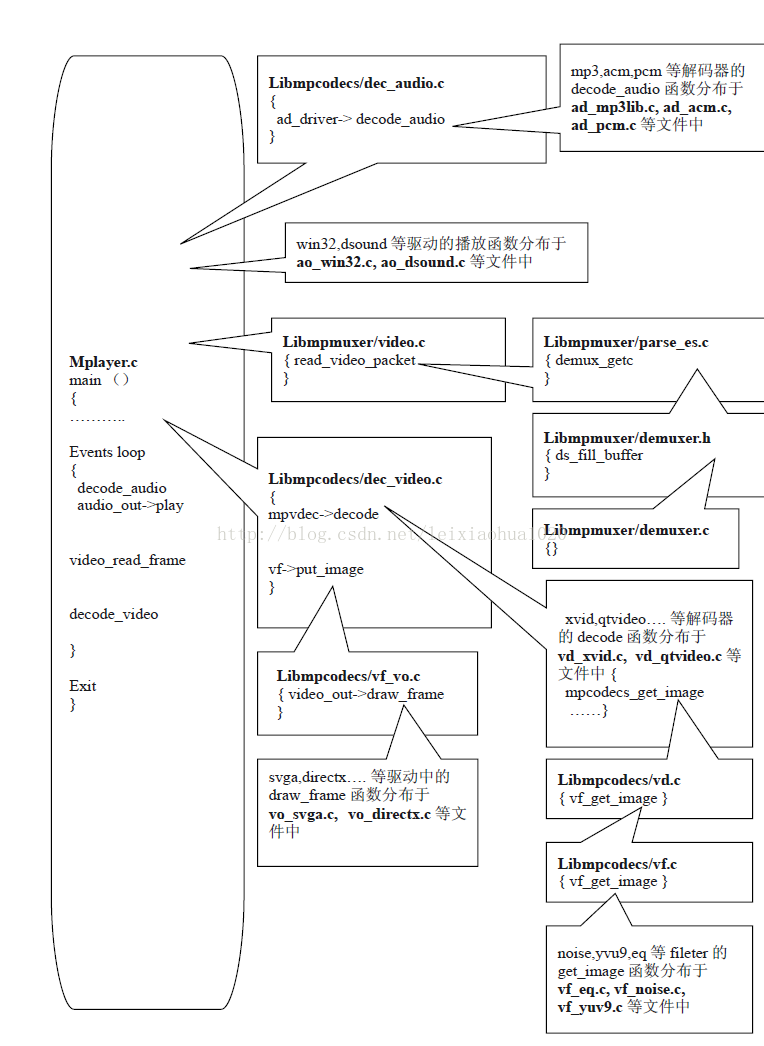

附上两张MPlayer结构图：

MPLayer源代码下载地址：http://download.csdn.net/detail/leixiaohua1020/6374337
