一、文件结构
运行show global variables like "datadir"，查看数据目录位置，打开数据目录，即可得到上述文件列表。
二、数据库
每个数据库，即schema，对应一个同名目录。
三、表文件
每一个MySQL表主要由三部分组成：元数据、索引、数据。元数据即表定义等基本信息。
MyISAM
每一个MyISAM表，在对应的schema目录下，均对应三个同名的.frm, .MYI, .MYD文件。
存放内容如下
.frm：元数据
.MYI：索引
.MYD：数据
说明：可以通过在不同的数据库目录之间，自由移动上述三个文件，来实现MyISAM表的移动。而InnoDB表无法通过移动文件实现表的移动。
InnoDB
每一个InnoDB表，在对应的schema目录下，均对应一个同名.frm文件，此文件无实际意义。
全部表的元数据，都存放在系统表空间。
每个表的索引和数据，要么同时存放在共享的系统表空间，要么同时存放在各自的FILE_PER_TABLE表空间。
系统表空间
组成：ibdata文件集合，如ibdata1，ibdata2等。
位置：顶层数据目录。
类型：全局共享，所有数据库的所有表共享ibdata文件。
作用：
1. 存放全部表的元数据；
2. 作为undo log, change buffer, doublewrite buffer等的存储区；
3. 存放部分表的索引和数据。
FILE_PER_TABLE表空间
组成：与该表同名的.ibd文件，如employee.ibd。
位置：对应的schema目录
类型：每个表有自己的表空间，每个表空间有自己的.ibd数据文件。
作用：存放该表的索引和数据。
说明：
1. 系统表空间和FILE_PER_TABLE表空间只服务于InnoDB类型的表，即ibdata1和.ibd文件为InnoDB所有；
2. 当全局系统变量innodb_file_per_table = off时，新创建的表索引和数据，存放在系统表空间，即ibdata中；
3. 当全局系统变量innodb_file_per_table = on时，创建新表时，会同时创建同名的.idb文件，用于存放该表的索引和数据；
4. 可以通过运行RENAME TABLE db1.tbl_name TO db2.tbl_name命令，实现innodb表在不同数据库之间的移动。
四、重做日志
重做日志，即innodb redo log，又名日志组。
文件：ib_logfile文件集合，如ib_logfile0和ib_logfile1。
位置：顶层数据目录。
作用：所有需要修改InnoDB表数据的SQL语句和底层API调用，都被编码保存到重做日志。如果由于异常，导致数据更新没有同步到数据文件，如事物执行到一半发生崩溃，MySQL在重启时，将根据重做日志，将未完成的操作进行下去，以确保数据一致性。

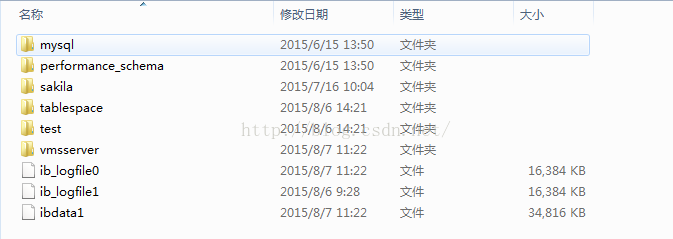

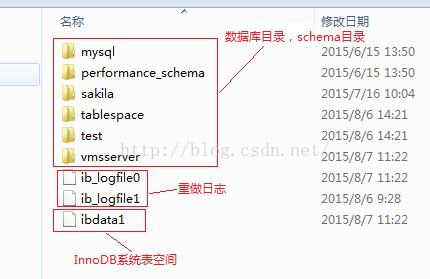

五、示例图
