  • TCP/IP协议格式详解

    IP格式

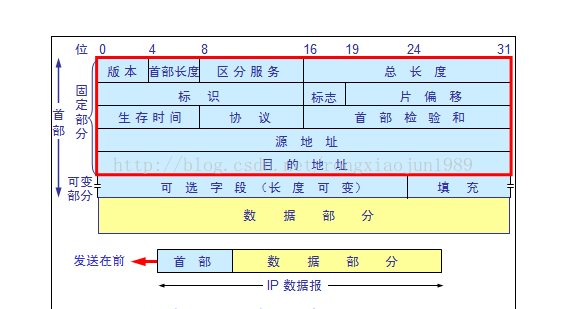

    图片概览


    字段详解

    字段类型若为数值,且由多字节组成,则需网络字节序转主机字节序。即多字节数值字段实值获取前需转主机字节序

    版本:0x04表IPv4,0x06表IPv6。

            int iVersion = static_cast<unsigned char>(cBuffer[0]) >> 4;


    首部长度:单位4字节。

            int iHeaderLen = (cBuffer[0] & 0x0f) * 4;


    总长度:IP数据包总长,包头+数据,单位1字节。

            int iTotalLen = 0;

            memcpy(&iTotalLen, &cBuffer[2], 2);

            iTotalLen = ntohs(iTotalLen);


    协议:下层使用的协议,IP层下层的协议类型,6表TCP,17表UDP。

            int iProto = static_cast<unsigned char>(cBuffer[9]);


    源地址:发送方IP,共4字节,每个字节对应的数值即IP中的一个字段。

            例如,若cBuffer[12] - cBuffer[15]依次为0xa8, 0x5f, 0x01, 0x54,则源IP=168.95.1.84,注:0xa8=168,0x5f=95,0x01=1,0x54=84。

    std::string sSrcIp, sDestIp;
    for(int m = 0; m != 4; ++m)
    {
    	sSrcIp += std::to_string(static_cast<ULONGLONG>(static_cast<unsigned char>(cBuffer[12+m])));
    	sDestIp += std::to_string(static_cast<ULONGLONG>(static_cast<unsigned char>(cBuffer[16+m])));
    	if(m != 3)
    	{
    		sSrcIp += ".";
    		sDestIp += ".";
    	}
    }

    目的地址:同上。




    TCP格式

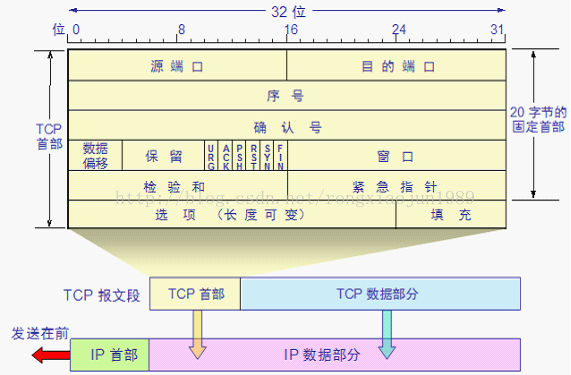

    图片概览



    字段详解

    字段类型若为数值,且由多字节组成,则需网络字节序转主机字节序。即多字节数值字段实值获取前需转主机字节序


    源端口:发送方端口。

    int iSrcPort = 0, iDestPort = 0;
    memcpy(&iSrcPort, &cBuffer[iIpHeaderLen], 2);
    memcpy(&iDestPort, &cBuffer[iIpHeaderLen+2], 2);
    iSrcPort = ntohs(iSrcPort);
    iDestPort = ntohs(iDestPort);
    目的端口:同上。


    数据偏移:TCP首部长,占4比特,单位4字节。

            int iTcpHeaderLen = (static_cast<unsigned char>(cBuffer[iIpHeaderLen+12]) >> 4) * 4;


    综上,获取数据长:int iDataLen = iTotalLen - iIpHeaderLen - iTcpHeaderLen;
