  • 两个或多个开关控制一盏灯的电器接线图

    双联开关的安装

    双联开关一般用于在两处用两只双联开关控制一盏灯。双联开关的安装方法与单联开关类似,但其接线较复杂。双联开关有三个接线端,分别与三根导线相 接,注意双联开关中连铜片的接线桩不能接错,一个开关的连铜片接线桩应和电源相线联接,另一个开关的连铜片接线桩与螺口灯座的中心弹簧片接线桩联接。每个 开关还有两个接线桩用两根导线分别与另一个开关的两个接线桩联接。待接好线,经过仔细检查无误后才能通电使用。


    对于楼道和楼梯照明,多采用双控方式(有的长楼道采用三地控制),在楼道和楼梯人口安装双控跷板开关,其特点是在任意人口处都可以开闭照明装置。其原理接线图见图2。

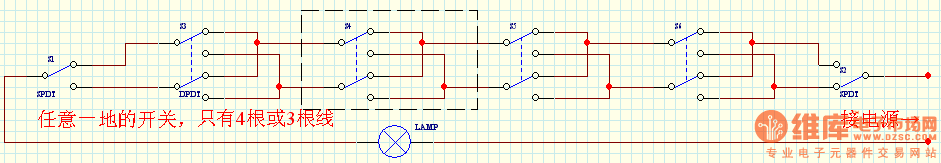

    还是画一下吧:灯泡的多地控制

     灯泡的多地控制
