使用开源Breeze工具部署Kubernetes 1.12.1高可用集群

Breeze项目是深圳睿云智合所开源的Kubernetes图形化部署工具，大大简化了Kubernetes部署的步骤，其最大亮点在于支持全离线环境的部署，且不需要翻墙获取Google的相应资源包，尤其适合某些不便访问互联网的服务器场景。

（项目地址 https://github.com/wise2c-devops/breeze ）

转载于https://mp.weixin.qq.com/s?__biz=MzI5ODQ2MzI3NQ==&mid=2247485466&idx=1&sn=1508d76ac6d4611fe3197ed79e601c51&chksm=eca4315edbd3b8480c07d0aea9a13f8b781f063a7033ecc492a817c2046cc9cfd16963af7837&mpshare=1&scene=23&srcid=#rd

Breeze开源工具由以下子项目构成

• playbook（breeze） 该项目由不同的ansible playbook构成，分别是docker、etcd、registry、kubernetes

• yum-repo 该项目用于为安装过程中提供离线的yum repo源，包含了docker、kubelet、kubectl、kubeadm、kubernetes-cni、docker-compose等rpm包库，除此之外我们还包括了可能会用到的ceph及nfs相关rpm

• deploy-ui 用户前端UI，采用vue.js框架实现

• pagoda 实现了对ansible脚本调用的API集

• kubeadm-version 输出kubernetes组件镜像版本信息

• haproxy 用于安装负载均衡的镜像及启动脚本

• keepalived 为负载均衡实现统一入口虚IP的组件镜像及启动脚本

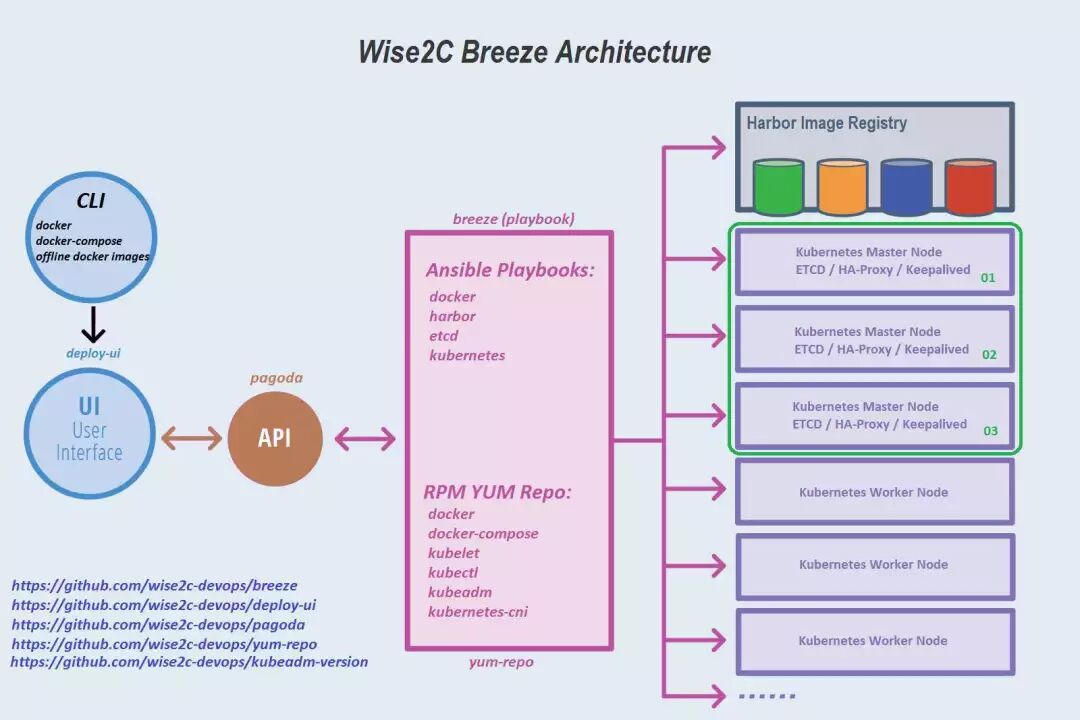

Breeze软件架构简图：

用户通过Breeze工具，只需要一台安装有Docker及docker-compose命令的服务器，连接互联网下载一个对应Kubernetes版本的docker-compose.yaml文件即可将部署程序运行出来，对部署机而已，只需能有普通访问互联网的能力即可，无需翻墙，因为我们已经将所有Kubernetes所需要的docker镜像以及rpm包内置于docker image里了。

如果需要离线安装，也是极其容易的，只需要将docker-compose.yaml文件里涉及的docker镜像保存下来，到了无网环境预先使用docker load命令载入，再运行docker-compose up -d命令即可无网运行部署程序。所有被部署的集群角色服务器，完全无需连入互联网。

该项目开源，用户可以很方便的fork到自己的git账号结合travis自动构建出任意Kubernetes版本的安装工具。

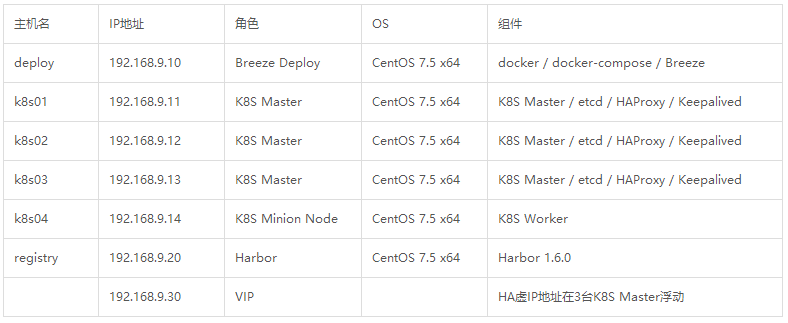

在我们的实验环境中准备了六台服务器，配置与角色如下（如果需要增加Minion/Worker节点请自行准备即可）：

步骤

一、准备部署主机（deploy / 192.168.9.10）

（1）以标准Minimal方式安装CentOS 7.5 (1804) x64之后，登录shell环境，执行以下命令开放防火墙：



1. setenforce 0

3.         sed –follow-symlinks -i “s/SELINUX=enforcing/SELINUX=disabled/g” /etc/selinux/config

5.         firewall-cmd –set-default-zone=trusted

7.         firewall-cmd –complete-reload

（2）安装docker-compose命令

1.  curl -L https://github.com/docker/compose/releases/download/1.21.2/docker-compose-$(uname -s)-$(uname -m) -o /usr/local/bin/docker-compose chmod +x /usr/local/bin/docker-compose

（3）安装docker

1. yum install docker

（4）建立部署主机到其它所有服务器的ssh免密登录途径

a) 生成秘钥，执行：

1. ssh-keygen

b) 针对目标服务器做ssh免密登录，依次执行：

1. ssh-copy-id 192.168.9.11ssh-copy-id 192.168.9.12ssh-copy-id 192.168.9.13ssh-copy-id 192.168.9.14ssh-copy-id 192.168.9.20

二、获取针对K8S某个具体版本的Breeze资源文件并启动部署工具，例如此次实验针对刚刚发布的K8S v1.12.1

1. curl-L

3. https://raw.githubusercontent.com/wise2ck8s/breeze/v1.12.1/

5. docker-compose.yml  -o docker-compose.ymldocker-compose up -d

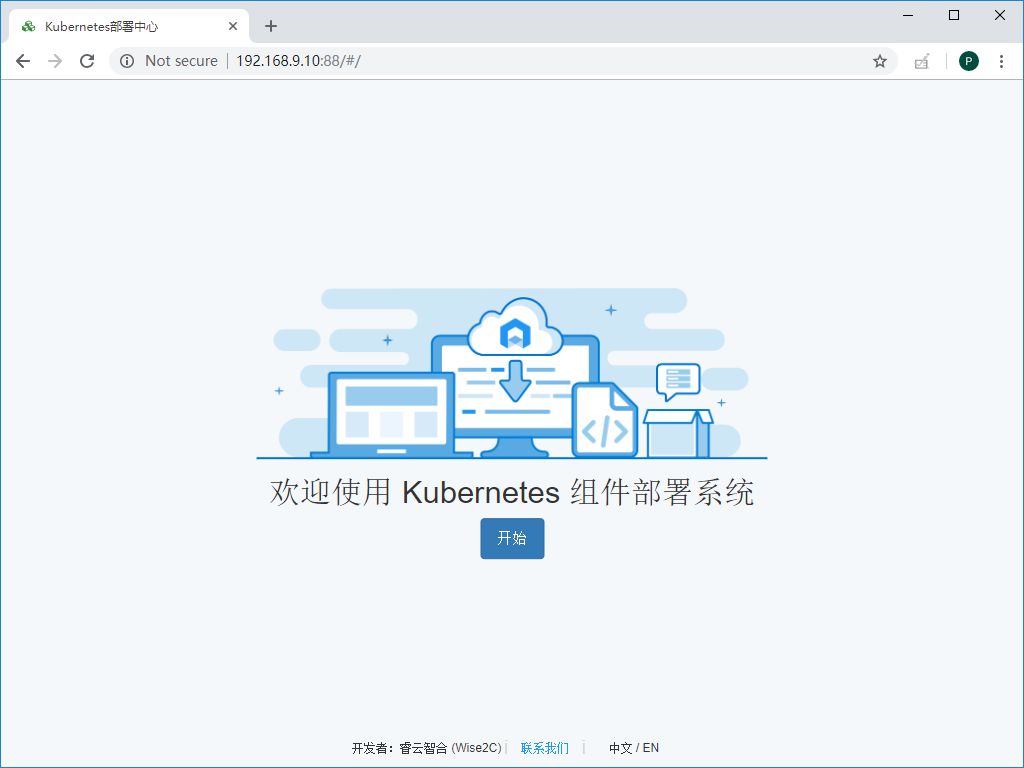

三、访问部署工具的浏览器页面(部署机IP及端口88)，开始部署工作

http://192.168.9.10:88

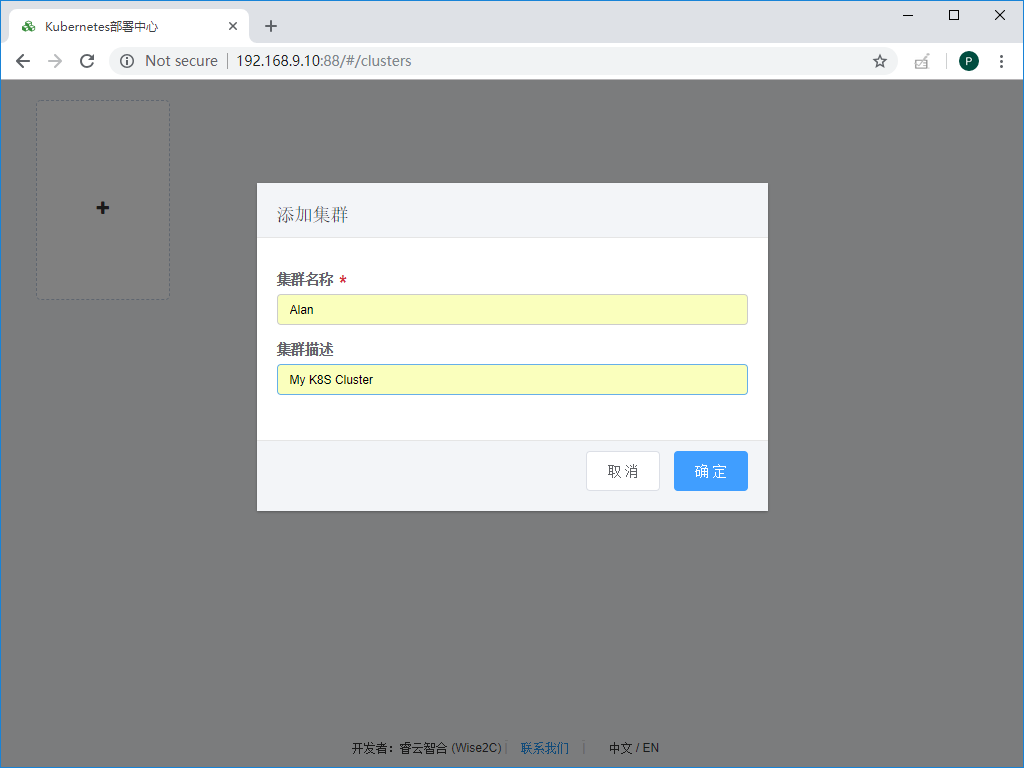

（1）点击开始按钮后，点击+图标开始添加一个集群：

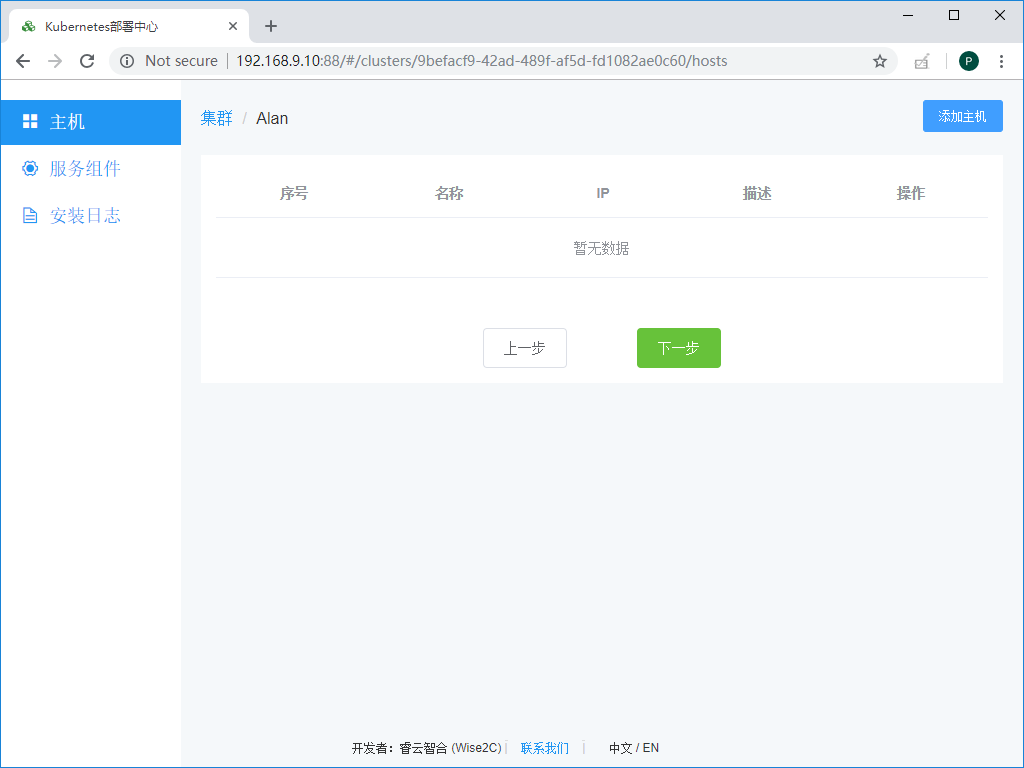

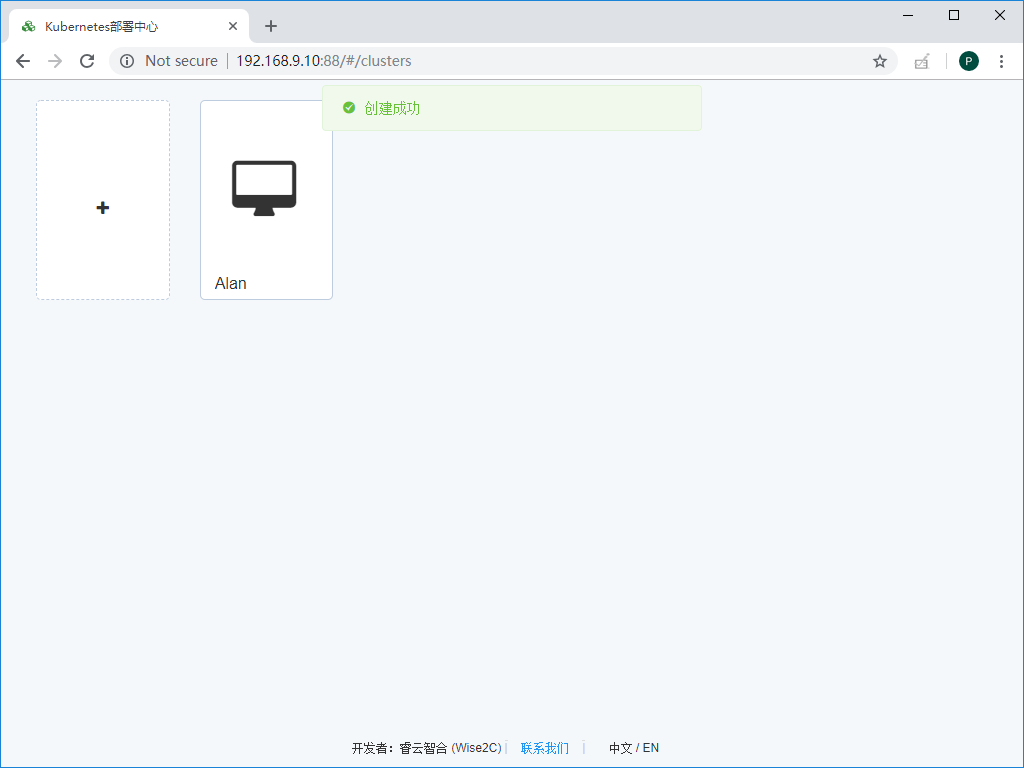

（2）点击该集群图标进入添加主机界面：

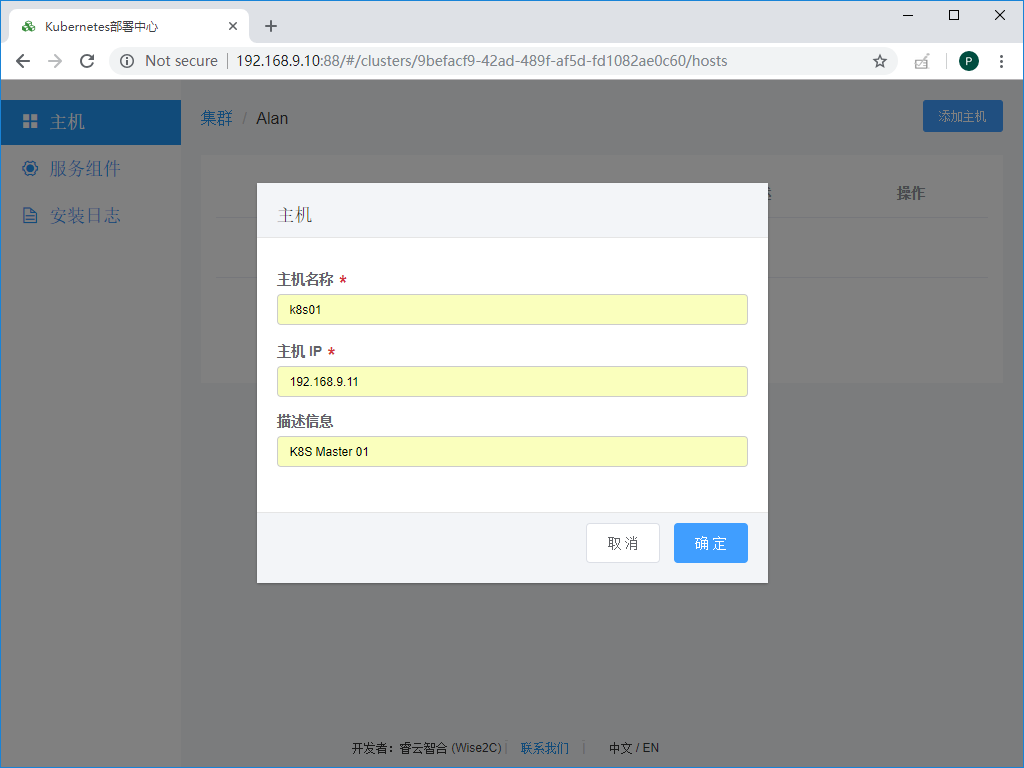

点击右上角“添加主机按钮”：

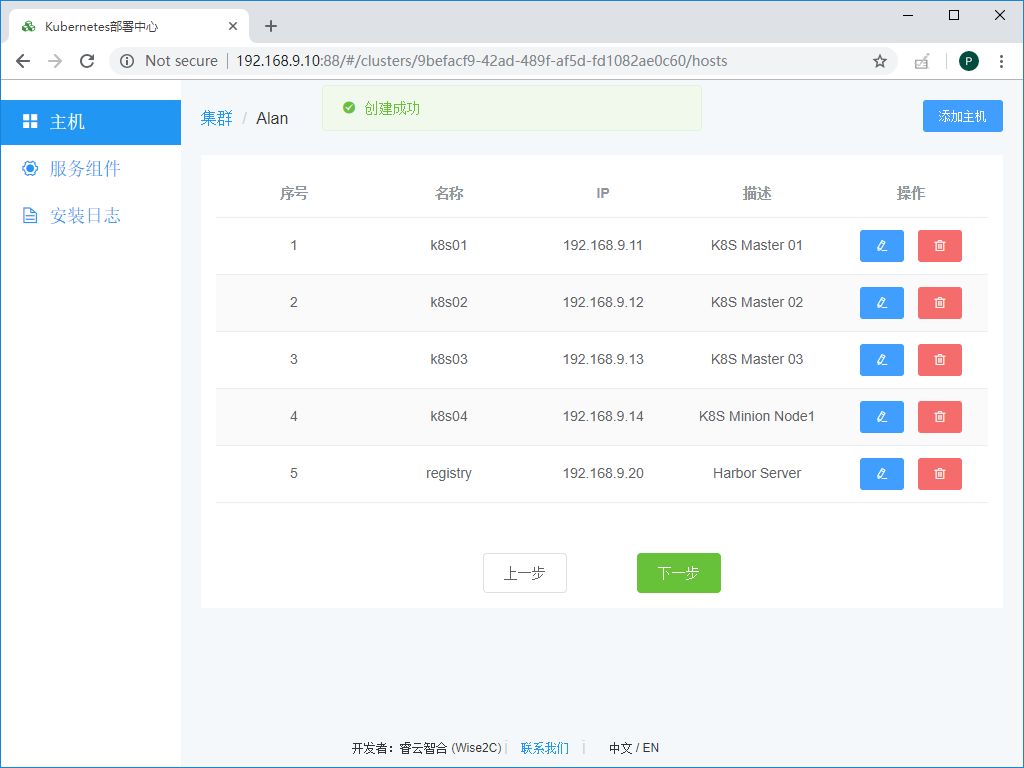

反复依次添加完整个集群的5台服务器：

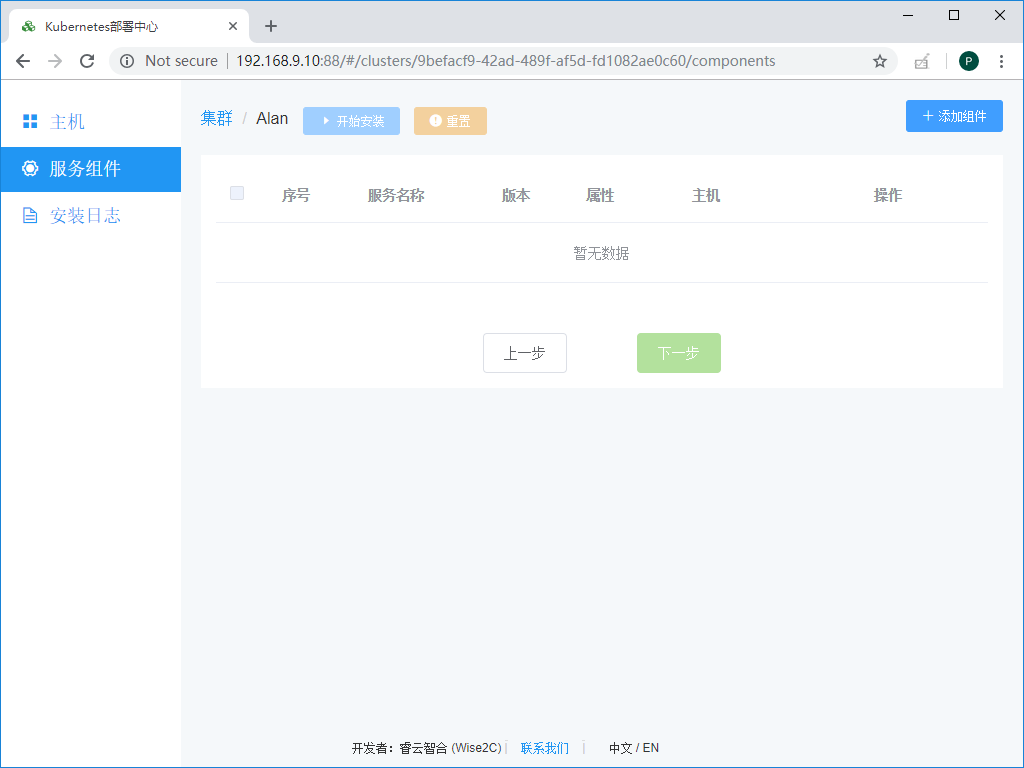

点击下一步进行服务组件定义

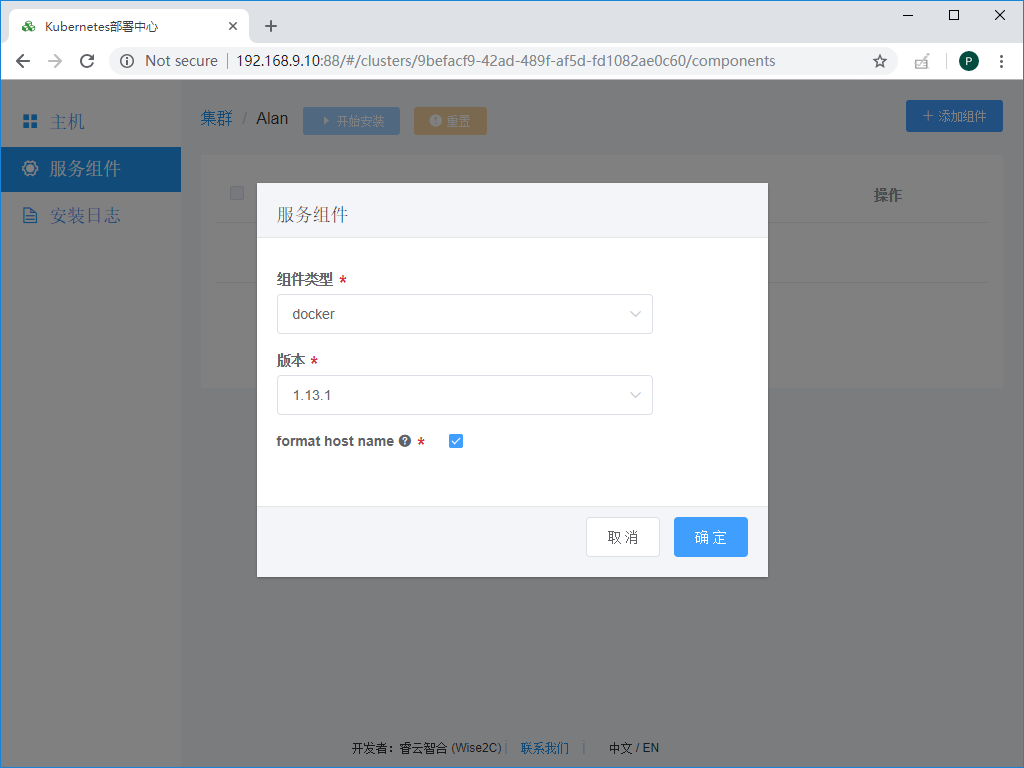

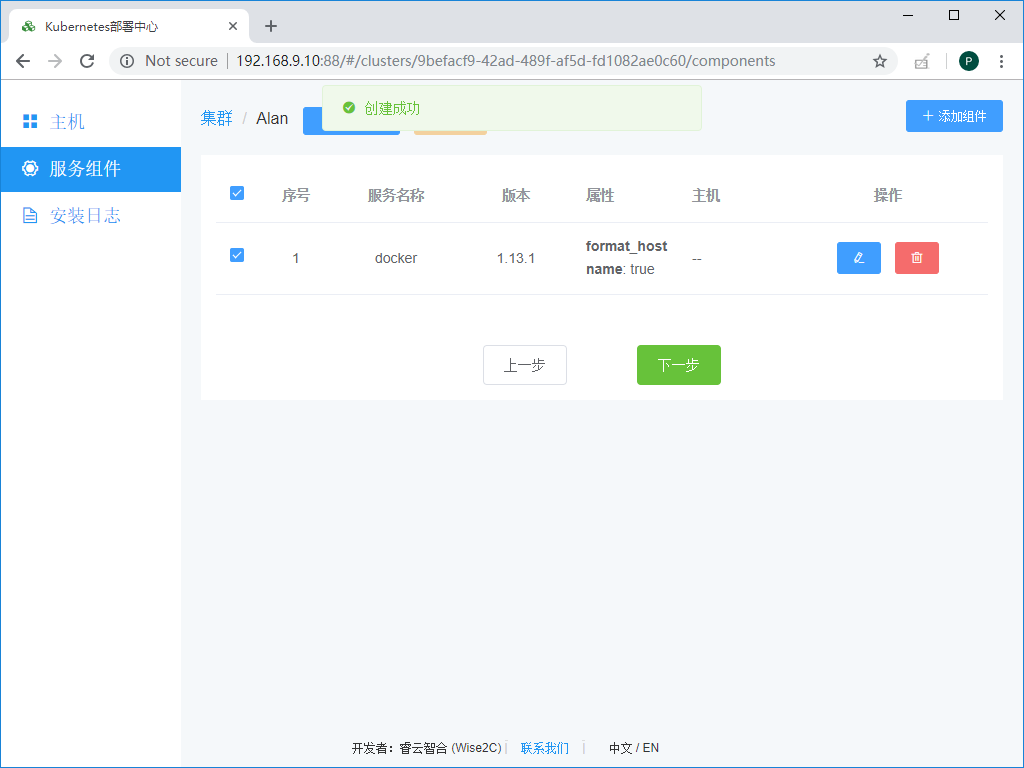

（3）点击右上角“添加组件”按钮添加服务组件，选择docker，因为所有主机都需要安装，因此无需选择服务器：

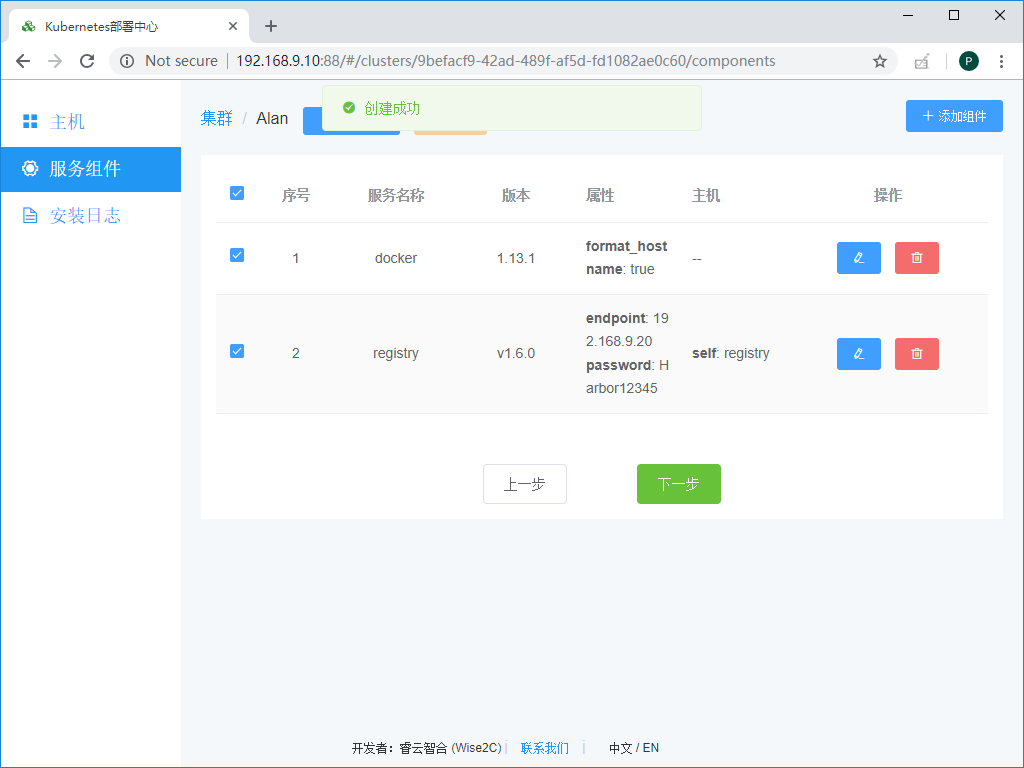

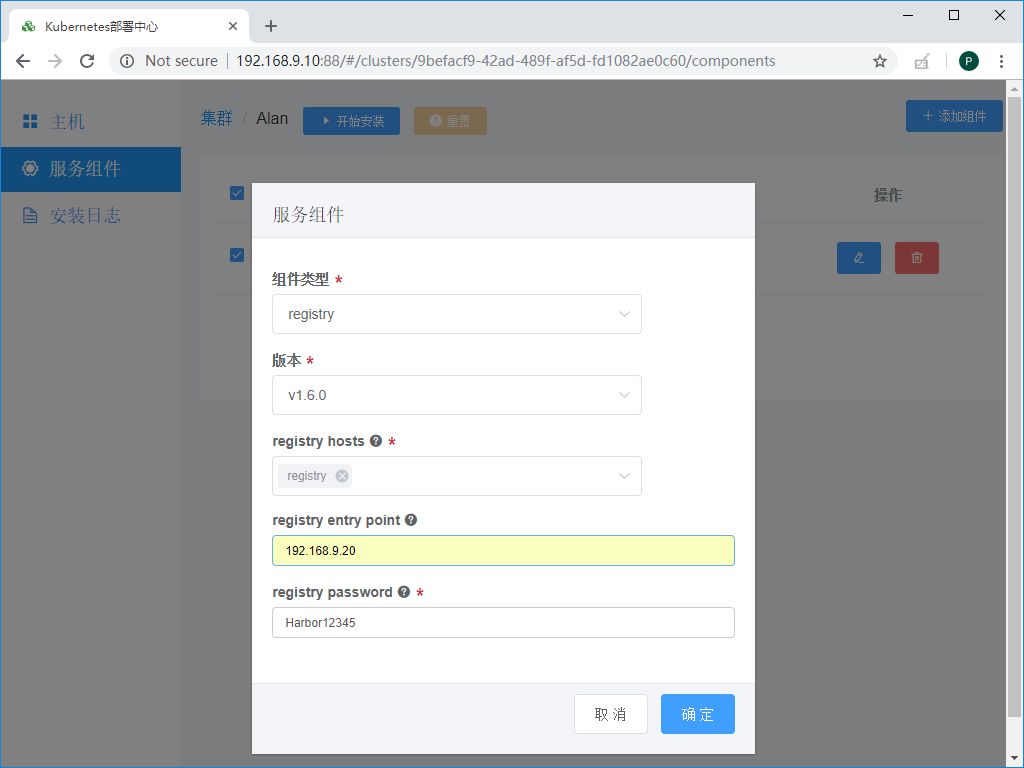

再添加镜像仓库组件

备注：registry entry point默认就填写Harbor服务器的IP地址，有些环节可能使用域名则填写域名

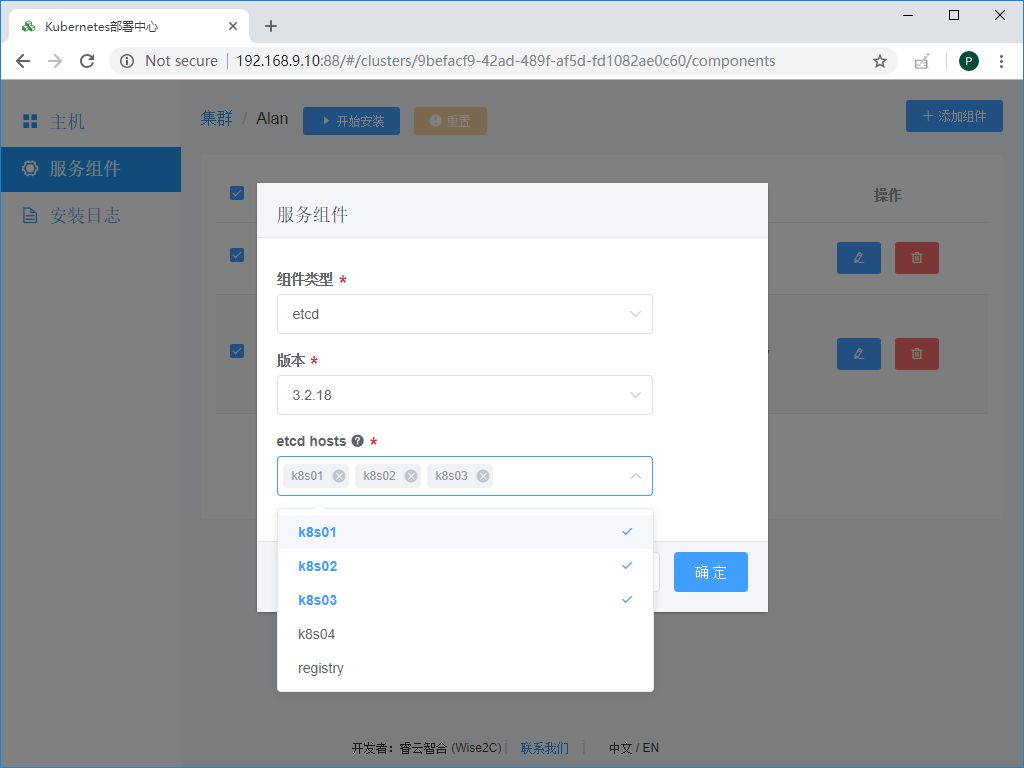

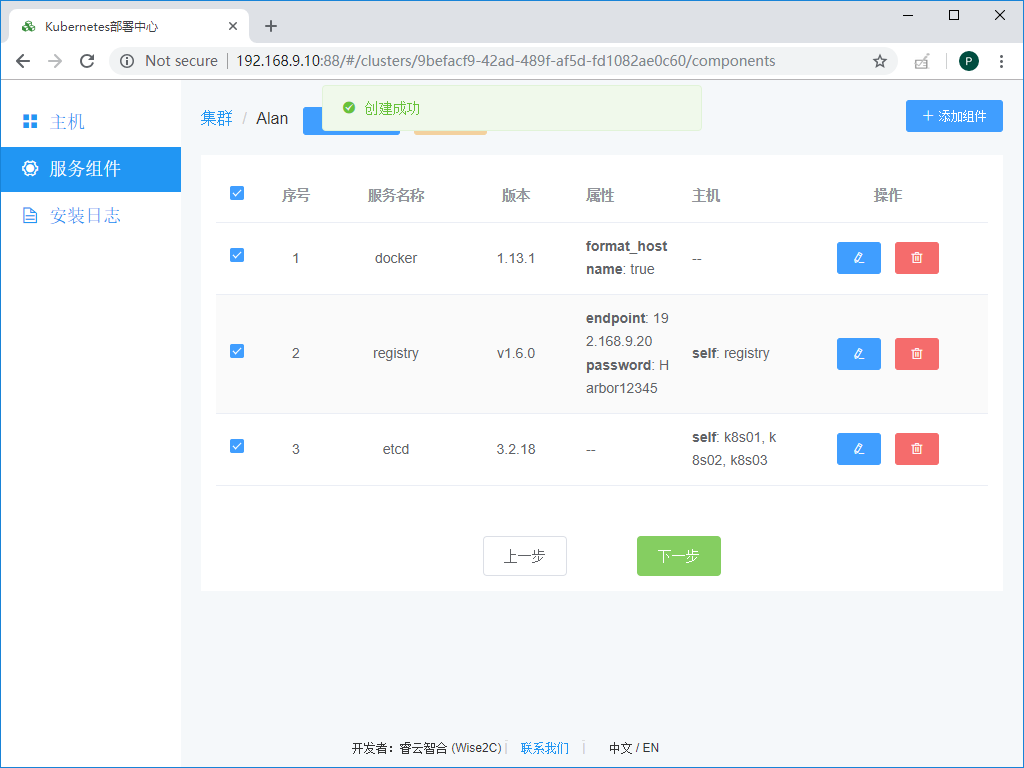

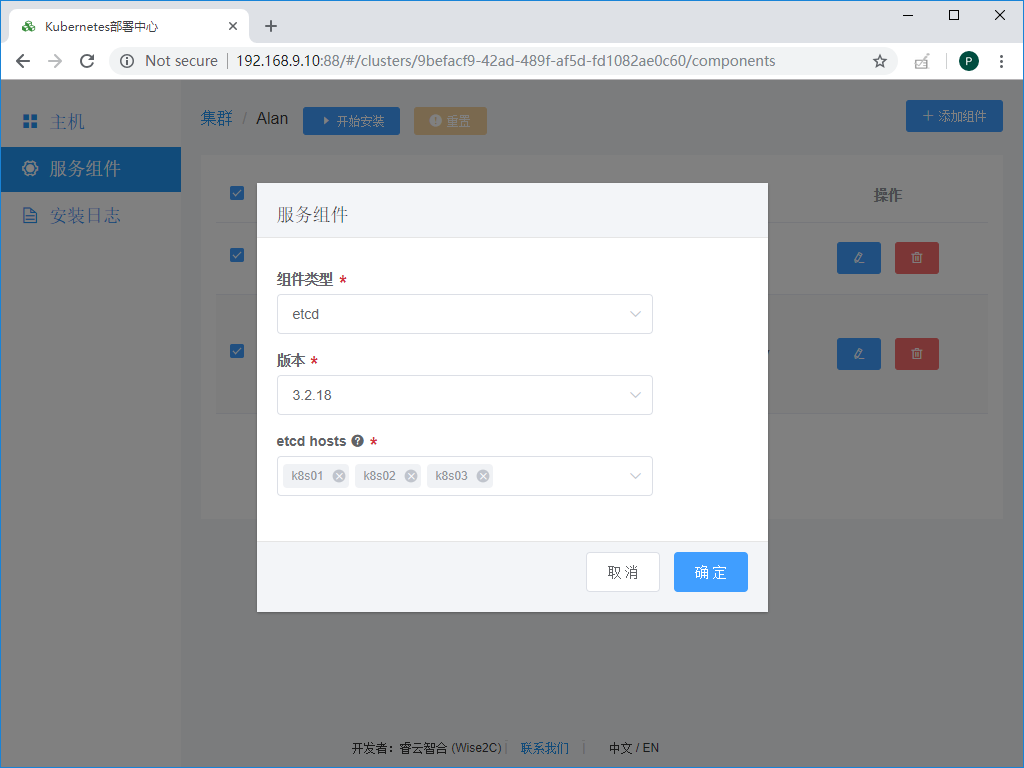

继续添加etcd组件，这里我们将其合并部署于k8s master节点，也可以挑选单独的主机进行部署：

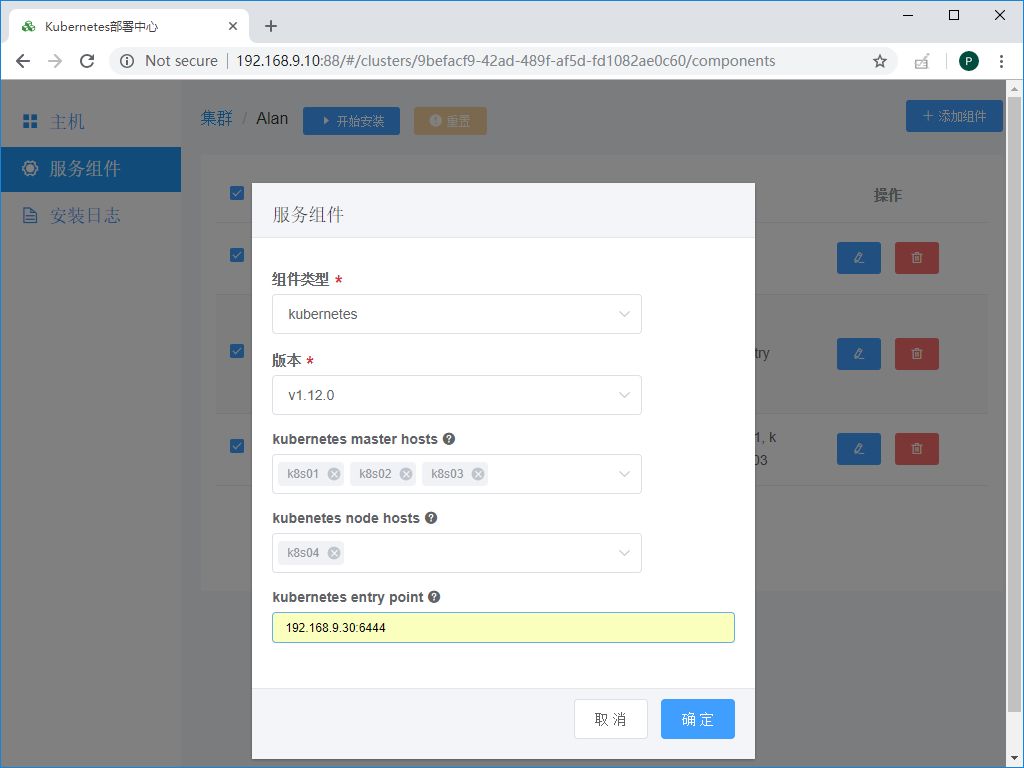

最后添加k8s组件，这里分为master和minion nodes：

备注：这里kubernetes entry point是为了HA场景，比如此次试验我们在每一个k8s master节点同时各部署了haproxy和keepalived组件，其产生的虚IP是192.168.9.30，端口是6444，那么我们在这里应该填写为192.168.9.30:6444，如果您只安装一个master，那么可以填写为master的入口，例如192.168.9.11:6443

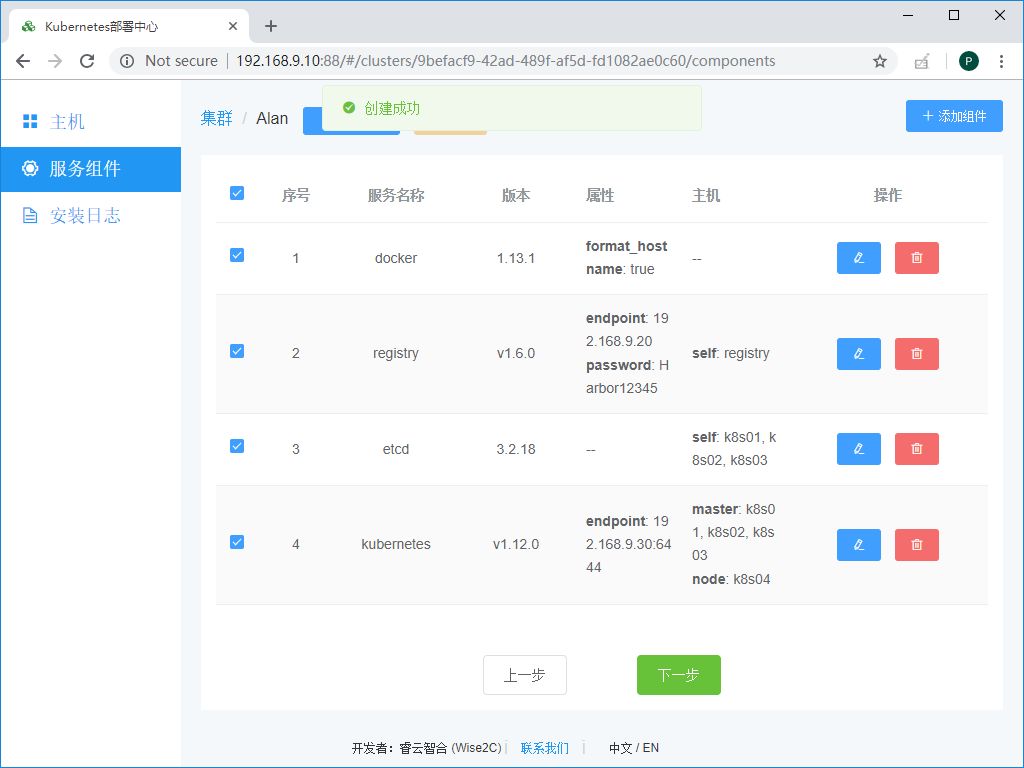

设置完成的界面如下：

如果要实现高可用HA架构，请提前在部署机准备好以下资源包，详情请参阅：

https://github.com/wise2ck8s/haproxy-k8s

https://github.com/wise2ck8s/keepalived-k8s

（1）haproxy-k8s镜像与启动脚本

（2）keepalived-k8s镜像与启动脚本

在部署机上下载两个镜像：

1. docker pull wise2c/haproxy-k8s

3. docker pull wise2c/keepalived-k8s

保存镜像包：

1. docker save wise2c/haproxy-k8s

3. wise2c/keepalived-k8s -o /root/k8s-ha.tar

拷贝镜像包至所有master节点：

1. scp /root/k8s-ha.tar 192.168.9.11:/root/

3. scp /root/k8s-ha.tar 192.168.9.12:/root/

5. scp /root/k8s-ha.tar 192.168.9.13:/root/

下载启动脚本

1. curl -L /root/start-haproxy.sh

3. https://raw.githubusercontent.com/

5. wise2ck8s/haproxy-k8s/master/start-haproxy.sh

注意修改上述脚本中的IP地址与您实际场景一致：

1.       MasterIP1=192.168.9.11

3.       MasterIP2=192.168.9.12

5.       MasterIP3=192.168.9.13

7.       curl -L /root/start-keepalived.sh

9. https://raw.githubusercontent.com/

11. wise2ck8s/keepalived-k8s/master/start-keepalived.sh

注意修改上述脚本中的VIP地址和网卡名与您实际场景一致：

1. VIRTUAL_IP=192.168.9.30

3.       INTERFACE=ens33

拷贝脚本至所有master节点：

1.       chmod +x /root/start-haproxy.sh /root/start-keepalived.sh

3.       scp –p /root/start-haproxy.sh 192.168.9.11:/root/

5.       scp –p /root/start-haproxy.sh 192.168.9.12:/root/

7.       scp –p /root/start-haproxy.sh 192.168.9.13:/root/

9.       scp –p /root/start-keepalived.sh 192.168.9.11:/root/

11.       scp –p /root/start-keepalived.sh 192.168.9.12:/root/

13.       scp –p /root/start-keepalived.sh 192.168.9.13:/root/

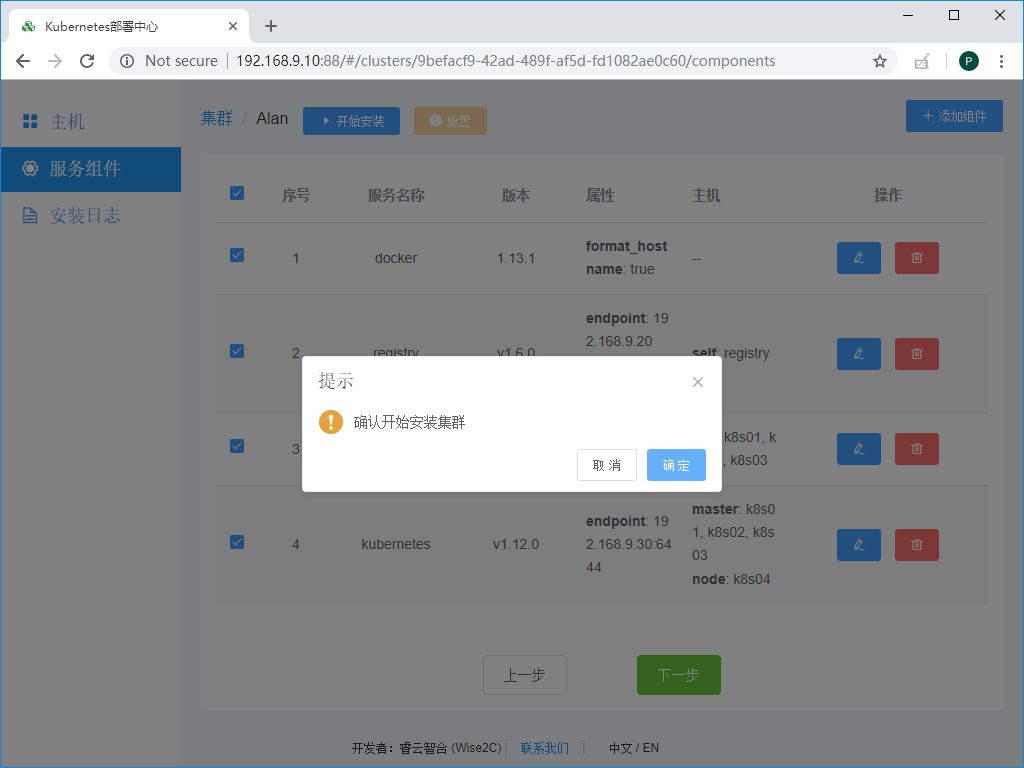

四、点击下一步，执行部署流程：

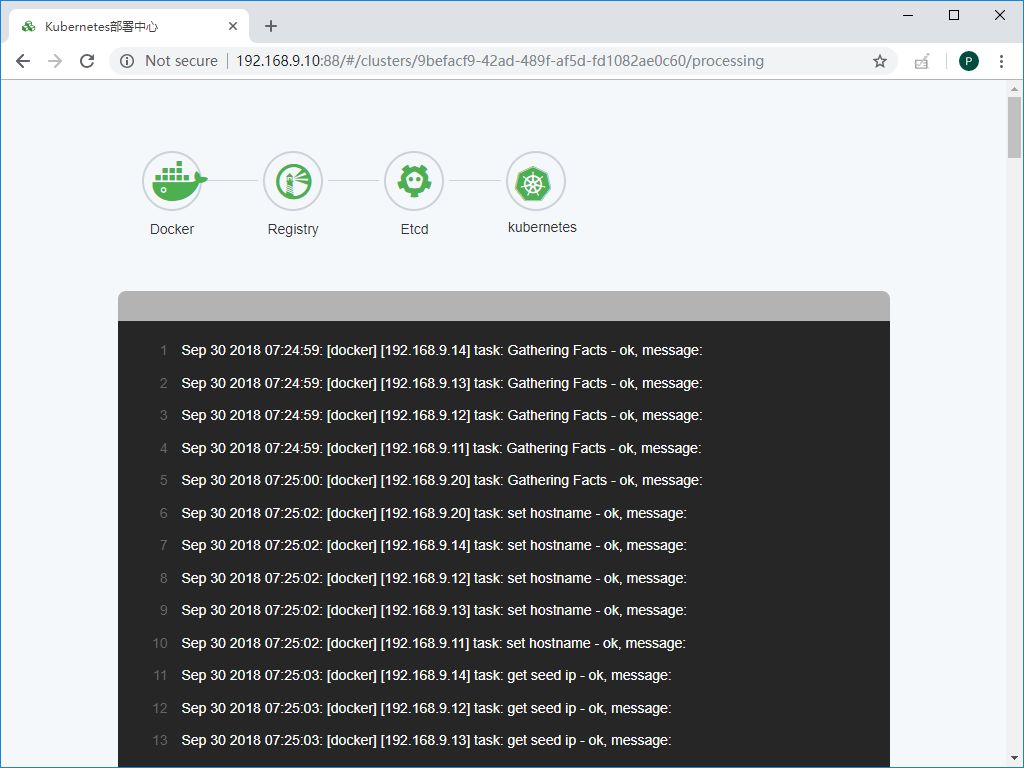

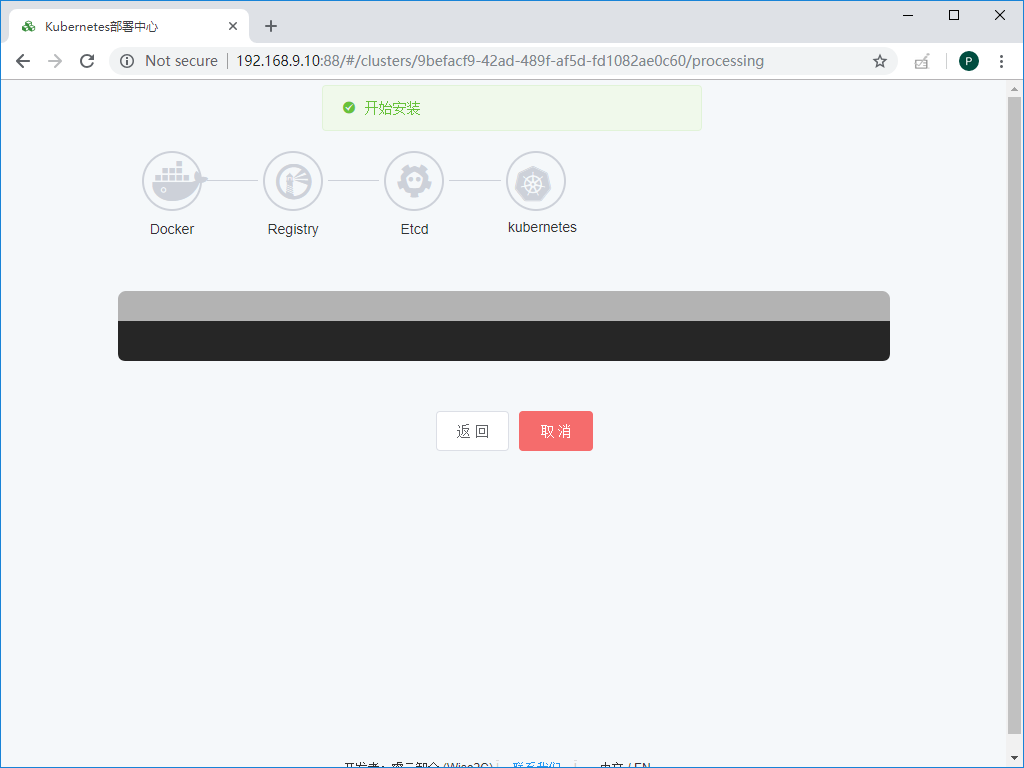

在接下来的部署过程中，屏幕会有日志及图标颜色的动态变化：

当你看见Docker图标颜色变为绿色的时候，表示所有节点的docker已经能正常运行，此时可以不等后续部署过程结束，立刻去所有k8s master节点进行HA组件的启用：

1.       docker load -i /root/k8s-ha.tar

3.       /root/start-haproxy.sh

5.      /root/start-keepalived.sh

然后耐心等待最后部署界面所有组件颜色变为绿色即可结束K8S高可用集群的部署工作。

验证：

本文由深圳睿云智合投稿，点击阅读原文与作者交流；
