android recovery 升级UI显示之资源文件

 Recovery只有在升级的时候才会呈现给用户，所以界面一般都很简单，没有android上层那么绚丽，所以recovery下面对图片的支持很有限，仅支持png图片显示，所以我们可以看到，recovery下面所有的背景以及提示信息，都是以png格式图片的资源文件存在。一般的厂商都会觉得，原生的机器人很low，都会重新整理一套升级显示的UI，但并非所有的png图片recovery都是支持的，下面我们来分析下recovery下png资源文件的支持。



6.1 资源文件路径以及分类

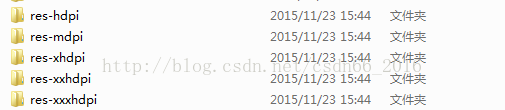

    我们资源文件的路径在SDK中的bootable/recovery/res-相关的目录中，针对不同的DPI的场景，分别有不同的资源文件：



    一般情况下，dpi对应的分辨率如下：

       mdpi       HVGA            480*320

        hdpi       WVGA            800*480                    FWVGA           854*480                    QHD             960*540         xhdpi      720P            1280*720         xxhdpi     1080P           1920*1080

        xxxhdpi     4K             4096×2160



    针对分辨率，PPI DPI分不清的，可以参考之前的一篇博客：分辨率 PPI DPI概念定义详解http://blog.csdn.net/csdn66_2016/article/details/70331919



6.2 PNG支持的种类

    并非所有的PNG图片，在recovery下面都可以显示，这也是很多人会遇到的问题，明明是png图片，怎么还是不能显示呢，recovery原生对png图片的支持如下：

      bit_depth         channels        color_type

         8                 3                2

        <=8                1                0

        <=8                1                3

    其中bit_depth是位深度, channels是指支持的颜色的种类，color_type是值颜色类型。我们需要记住的是：

    bit_depth不能大于8。

    color_type值有 PNG_COLOR_TYPE_GRAY（0）

                   PNG_COLOR_TYPE_RGB（2）

                   PNG_COLOR_TYPE_PALETTE（3）

    channels值，与color_type有关，PNG_COLOR_TYPE_GRAY与PNG_COLOR_TYPE_PALETTE时，只有一种颜色，PNG_COLOR_TYPE_RGB时有三种颜色



6.3 判断PNG属性方法

    我们上节描述了，通过三个属性，来看一个png图片是否能在recovery中显示，当我们拿到一个png图片的时候，怎么分析呢，我们可以写个小的获取png info的程序。



  第一步：编译libpng.a库文件

    我们从官网下载png的源码，http://www.libpng.org/pub/png/libpng.html，然后在服务器解压，然后编译：./configure CC=gcc --prefix=$PWD/_install, make, make install; 然后就可以生成libpng.a以及png.h相关文件了。





  第二步：写sample

  pnginfo.c



#include <stdlib.h>
#include <string.h>
#include <stdio.h>
#include "png.h"

int main(int argc ,char **argv) {
    unsigned char header[8];
    size_t bytesRead;
    int result = 0;
    FILE* fp = NULL;
    png_structp png_ptr = NULL;
    png_infop info_ptr = NULL;
    int color_type, bit_depth;
    png_uint_32 width;
    png_uint_32 height;
    png_byte channels;

    if (argc !=2 ) {
        printf("eg:./pnginfo png_name
");
        return -1;
    }

    fp = fopen(argv[1], "rb");
    if (fp == NULL) {
        result = -1;
        goto exit;
    }

    bytesRead = fread(header, 1, sizeof(header), fp);
    if (bytesRead != sizeof(header)) {
        result = -2;
        goto exit;
    }

    if (png_sig_cmp(header, 0, sizeof(header))) {
        result = -3;
        goto exit;
    }

    png_ptr = png_create_read_struct(PNG_LIBPNG_VER_STRING, NULL, NULL, NULL);
    if (!png_ptr) {
        result = -4;
        goto exit;
    }

    info_ptr = png_create_info_struct(png_ptr);
    if (!info_ptr) {
        result = -5;
        goto exit;
    }

    if (setjmp(png_jmpbuf(png_ptr))) {
        result = -6;
        goto exit;
    }

    png_init_io(png_ptr, fp);
    png_set_sig_bytes(png_ptr, sizeof(header));
    png_read_info(png_ptr, info_ptr);

    png_get_IHDR(png_ptr, info_ptr, &width, &height, &bit_depth,
            &color_type, NULL, NULL, NULL);

    channels = png_get_channels(png_ptr, info_ptr);

    printf("pnginfo bit_depth:%d, channels:%d, color_type:%d
", bit_depth, channels, color_type);

exit:
    if (fp != NULL) {
        fclose(fp);
        fp = NULL;
    }

    printf("pnginfo result:%d
", result);
    return result;

}

makefile:



CC=gcc
TARGET=pnginfo

%.o:%.c
	$(CC) -c $(CFLAGS) $(CPPFLAGS) -o $@ $<

all:pnginfo.o
	$(CC) -o $(TARGET) $< -L. -lpng -lz -lm

clean:
	rm -rf *.o $(TARGET)

  执行make即可生成pnginfo

  第三步：获取png属性

  ./pnginfo icon_error.png







6.4 png转换

    如果我拿到的png图片，不支持怎么办呢，我们可以使用PS工具，把png图片转换为recovery可支持的格式即可，如果又不太会使用PS工具呢，还有个更简单的方法，采用QQ的截图功能，然后另存为png图片即可，QQ截图保存的png是标准的RGB格式，即bit_depth（8）channels（3）color_type（2）





6.5 总结

    通过上述了解，现在知道了recovery的图片资源文件png的信息了，怎么去判断png是否能够在recovery中显示，以及如果制作recovery支持的png背景图片了。
