路由器逆向分析------在QEMU MIPS虚拟机上运行MIPS程序（ssh方式）

本文博客地址：http://blog.csdn.net/qq1084283172/article/details/69652258

在QEMU MIPS虚拟机上运行MIPS程序--SSH方式

有关在ubuntu系统上安装和使用QEMU虚拟机的内容，这里不会再描述了，在前面的博客中已经写的很清楚里。这里主要讨论的是怎么在QEMU-MIPS的虚拟机中运行MIPS程序。要在QEMU的系统模式下运行MIPS程序就必须让本地ubuntu主机和QEMU-MIPS虚拟机能够进行网络通讯才有机会。

01.获取安装依赖文件，示例如下：

$ sudo apt-get install bridge-utils uml-utilities

02.修改 ubuntu主机网络配置。

将ubuntu主机系统中的网络接口配置文件 /etc/network/interfaces 修改为如下的内容并保存。

# 编辑ubuntu主机的网络接口文件/etc/network/interfaces
$ sudo gedit /etc/network/interfaces

修改 ubuntu 16.04 的主机系统的网络接口文件 /etc/network/interfaces 的内容如下，这里需要注意一下：如果是 ubuntu 14.04 的系统，在修改本地ubuntu主机的网络接口文件时，需要用 "eth0" 替换掉 "ens33"进行修改，后面启动桥接网络也需要对应的修改相关命令，具体原因在前面的博客《路由器逆向分析------MIPS系统网络的配置(QEMU)》中有提到。修改完网络接口文件 /etc/network/interfaces后，进行保存和关闭。

auto lo
iface lo inet loopback

# ubuntu 16.04的系统用ens33代替eth0
auto ens33
iface ens33 inet manual
up ifconfig ens33 0.0.0.0 up

auto br0
iface br0 inet dhcp
bridge_ports ens33
bridge_stp off
bridge_maxwait 1

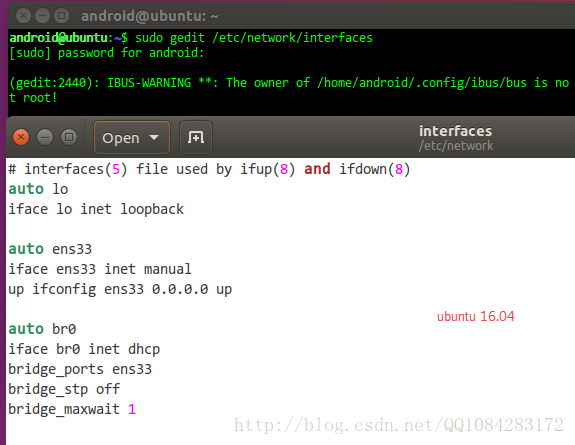

执行的结果如下图：

03.创建 QEMU 网络接口文件启动脚本文件，重启网络使网络配置生效。使用下面的命令 创建并编辑 /etc/qemu-ifup 文件。

$ sudo geany /etc/qemu-ifup

在启动脚本文件 /etc/qemu-ifup 中写入如下的内容，然后保存和关闭 /etc/qemu-ifup文件。这里需要注意一下，为了防止不干扰  /etc/qemu-ifup文件的原来的命令操作，没有修改和删除 /etc/qemu-ifup文件中的原文件内容而是在后面直接添加自己的命令操作的内容。

#!/bin/sh
echo "Executing /etc/qemu-ifup"
echo "Bringing $1 for bridged mode..."
sudo /sbin/ifconfig $1 0.0.0.0 promisc up
echo "Adding $1 to br0..."
sudo /sbin/brctl addif br0 $1
sleep 3

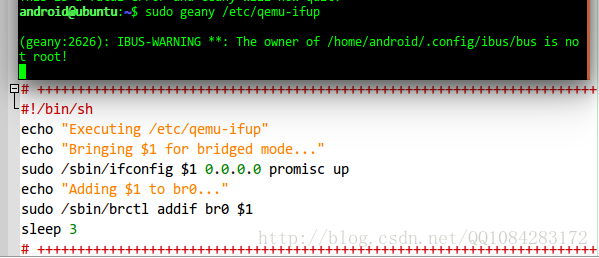

执行操作的结果截图如下：

保存、关闭/etc/qemu-ifup文件以后，修改/etc/qemu-ifup文件的权限，然后重启网络使所有配置生效。

# 赋予/etc/qemu-ifup脚本可执行权限
$ sudo chmod a+x /etc/qemu-ifup

# 重启网络使配置生效
$ sudo /etc/init.d/networking restart

执行结果如下图：

04. QEMU启动配置

启用桥接网络，示例如下：

$ sudo ifdown ens33
$ sudo ifup br0

执行结果如下图，这里需要注意一下：如果是 ubuntu 14.04 的系统主机则执行的 "sudo ifdown eth0" 命令，与前面的网络接口文件中的修改进行对应。

下载 MIPS虚拟机，访问网站：https://people.debian.org/~aurel32/qemu/，选择MIPS大端格式或者MIPS小端格式进行下载。这里选择下载MIPS32小端格式 的虚拟机镜像文件，下载的内核文件为 vmlinux-2.6.32-5-4kc-malta，磁盘镜像文件为 debian_squeeze_mipsel_standard.qcow2。

# Start QEMU with the following arguments for a 32-bit machine:
$ qemu-system-mipsel -M malta -kernel vmlinux-2.6.32-5-4kc-malta -hda debian_squeeze_mipsel_standard.qcow2 -append "root=/dev/sda1 console=tty0"

# for MIPSEL 32bit ###############:
# 内核版本为2.6.x
$ wget https://people.debian.org/~aurel32/qemu/mipsel/vmlinux-2.6.32-5-4kc-malta
$ wget https://people.debian.org/~aurel32/qemu/mipsel/debian_squeeze_mipsel_standard.qcow2

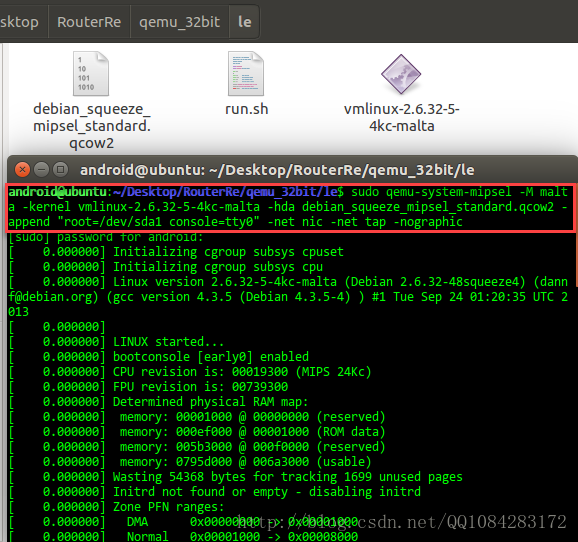

启动MIPS虚拟机，示例如下：

$ sudo qemu-system-mipsel -M malta -kernel vmlinux-2.6.32-5-4kc-malta -hda debian_squeeze_mipsel_standard.qcow2 -append "root=/dev/sda1 console=tty0" -net nic -net tap -nographic

执行结果如下图：

05.配置MIPS系统网络

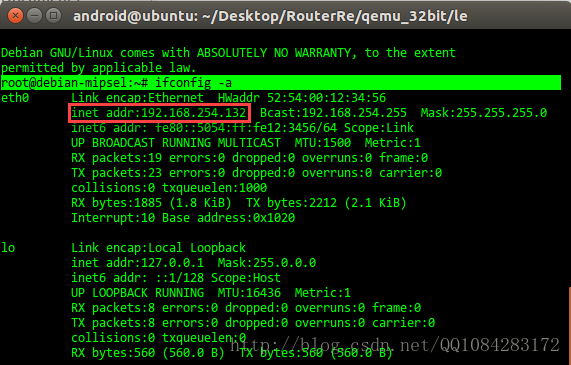

在qemu-mipsel虚拟机上，使用 " ifconfig  -a " 命令，查看网络接口是否已经分配了IP地址。获取网络接口，示例如下：

root@debian-mipsel:~# ifconfig -a

执行结果如下图：

注意：这里有个地方是需要思考的，在前面的博文《路由器逆向分析------MIPS系统网络的配置(QEMU)》中，在启动MIPS虚拟机成功以后，使用 "ifconfig  -a" 命令查看MIPS虚拟机的网络接口，发现MIPS虚拟机的网络接口并没有被分配IP地址；在修改了MIPS虚拟机的网络接口文件 /etc/network/interfaces中的 "eth0" 为 "eth1" 后，启用 eth1 网络接口才实现MIPS虚拟机的网络接口被分配IP地址成功，但是在本篇博文的操作中则 不需要修改 MIPS虚拟机的网络接口文件 /etc/network/interfaces 呢？

思考一下：主要的原因是在前面的博文中，启动MIPS虚拟机时-虚拟了一个网络接口，因此在后面的MIPS虚拟机中需要修改网络接口文件 /etc/network/interfaces中的 "eth0" 为 "eth1" 才能实现MIPS虚拟机的网络接口被分配IP地址成功。

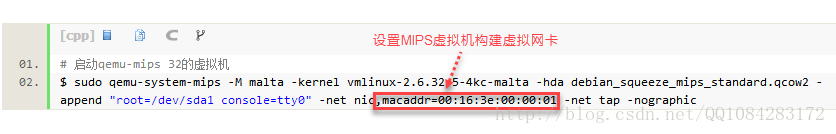

在启动MIPS虚拟机时候，去掉如下图所标示的参数即可实现上面所讨论的需求，默认自动实现为MIPS虚拟机网络接口eth0分配IP地址。

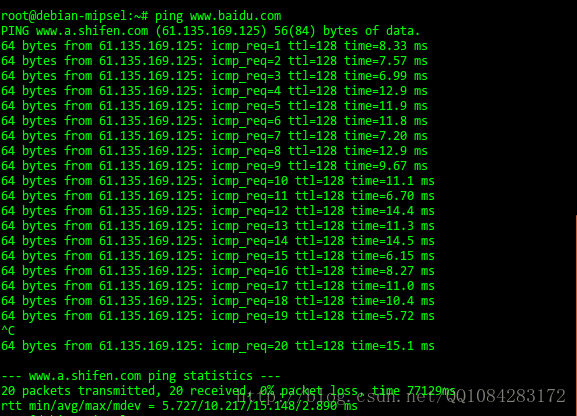

使用 " ping " 命令，测试一下MIPS虚拟机是否与外部的网络连接通畅。

root@debian-mipsel:~# ping www.baidu.com

执行结果如下图：

06.通过SSH连接MIPS虚拟机

在ubuntu本地主机上，通过 ssh 远程登陆进入到 MIPS虚拟机 中，执行下面的命令：

$ ssh root@192.168.254.132

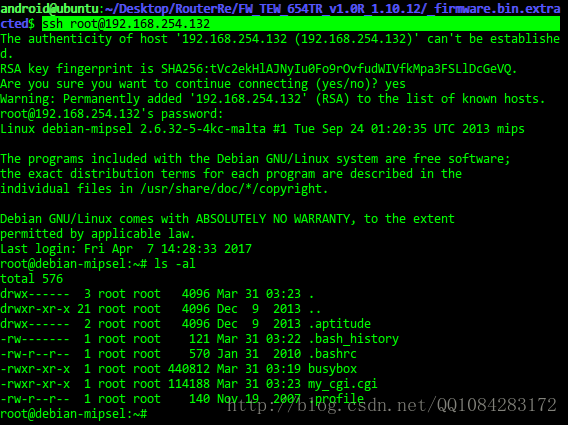

ssh登陆MIPS虚拟机成功，结果截图如下：

07.通过 scp 向MIPS虚拟机拷贝MIPS程序

通过 " scp" 命令向MIPS虚拟机拷贝本地ubuntu上的文件，执行下面的命令。这里主要是将解压后的路由器的整个文件系统拷贝到远端的MIPS虚拟机中。

$ scp -r ./squashfs-root  root@192.168.254.132:/root/

执行操作的结果截图：

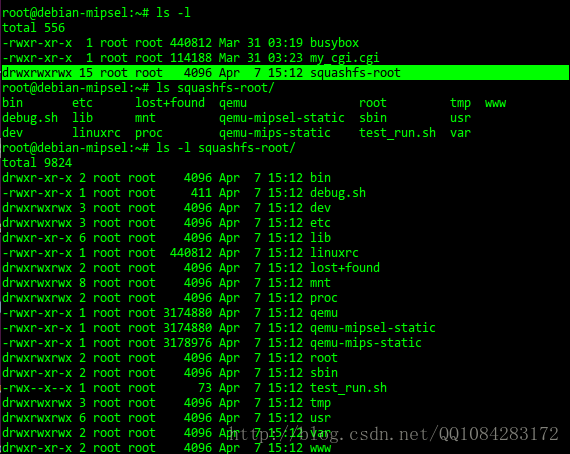

在远端的MIPS虚拟机上查看本地文件的上传的结果，截图如下：

08.在QEMU-MIPS虚拟机上执行MIPS程序

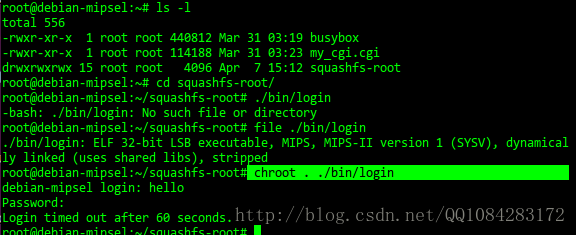

在远端的MIPS虚拟机上执行上传的MIPS程序，示例如下：

root@debian-mipsel:~# cd squashfs-root/
root@debian-mipsel:~/squashfs-root# ./bin/login
-bash: ./bin/login: No such file or directory
root@debian-mipsel:~/squashfs-root# file ./bin/login
./bin/login: ELF 32-bit LSB executable, MIPS, MIPS-II version 1 (SYSV), dynamically linked (uses shared libs), stripped
root@debian-mipsel:~/squashfs-root# chroot . ./bin/login
debian-mipsel login: hello
Password:
Login timed out after 60 seconds.

很显然，在远端的MIPS虚拟机上运行MIPS程序成功。

09.最后的讨论

本文的操作主要是参考《详细的路由器漏洞分析环境搭建教程》这篇文章。总体研究了一下这篇文章，首先感谢文章的作者然后呢，发现其实文章的作者有些知识点弄也不是很清楚。本篇博文与前面的博文《路由器逆向分析------MIPS系统网络的配置(QEMU)》总体区别不大，但是在配置网络接口这一部分稍有区别，其实仔细看官方的文档，也没什么不同。本篇博文还参考《揭秘家用路由器0day漏洞挖掘技术》以及其他的国外嵌入式大牛的博客，后面有时间再分享这些大牛的博客内容。

撰写这篇博文的主要目的为了后面动态调试MIPS程序进行做准备~
