本文由DataFun社区根据微软亚洲研究院视觉组Lead Researcher Jifeng Dai老师在2018 AI先行者大会中分享的《Recent Advances on Object Detection in MSRA》编辑整理而成。
今天分享的内容会从以下几个方面进行，首先是R-FCN and its extensions，然后是Deformable Conv Nets and its extensions，接着是我们在Video object detection方面所做的工作，最后是一个简单的Summary。
一图胜千言，描述生动
详解 R-FCN：
https://zhuanlan.zhihu.com/p/30867916
《R-FCN:Object Detection via Region-based Fully Convolutional Networks》
连接：R-FCN:Object Detection via Region-based Fully Convolutional Networks
这篇论文是NIPS 2016的一篇论文，主要贡献在于解决了“分类网络的位置不敏感性（translation-invariance in image classification）”与“检测网络的位置敏感性（translation-variance in object detection）”之间的矛盾，在提升精度的同时利用“位置敏感得分图（position-sensitive score maps）”提升了检测速度。
基于ResNet-101的R-FCN在PASCAL VOC 2007的测试集上的mAP=83.6%，速度为170ms per image
动机
Faster R-CNN是首个利用CNN来完成proposals的预测的，之后的很多目标检测网络都是借助了Faster R-CNN的思想。而Faster R-CNN系列的网络都可以分成2个部分：
- Fully Convolutional subnetwork before RoI Layer
- RoI-wise subnetwork
第1部分就是直接用普通分类网络的卷积层，用其来提取共享特征，然后一个RoI Pooling Layer在第1部分的最后一张特征图上进行提取针对各个RoIs的特征向量（或者说是特征图，维度变换一下即可），然后将所有RoIs的特征向量都交由第2部分来处理（分类和回归），而第二部分一般都是一些全连接层，在最后有2个并行的loss函数：softmax和smoothL1，分别用来对每一个RoI进行分类和回归，这样就可以得到每个RoI的真实类别和较为精确的坐标和长宽了。
这里要注意的，第1部分都是像VGG、GoogleNet、ResNet之类的基础分类网络，这些网络的计算都是所有RoIs共享的，在一张图片测试的时候只需要进行一次前向计算即可。而对于第2部分的RoI-wise subnetwork，它却不是所有RoIs共享的，因为这一部分的作用就是“给每个RoI进行分类和回归”，所以当然不能共享计算。那么现在问题就处在这里，首先第1部分的网络具有“位置不敏感性”，而如果我们将一个分类网络比如ResNet的所有卷积层都放置在第1部分用来提取特征，而第2部分则只剩下全连接层，这样的目标检测网络是“位置不敏感的translation-invariance”，所以其检测精度会较低，并且也白白浪费了分类网络强大的分类能力（does not match the network's superior classification accuracy）。而ResNet论文中为了解决这样的位置不敏感的缺点，做出了一点让步，即将RoI Pooling Layer不再放置在ResNet-101网络的最后一层卷积层之后而是放置在了“卷积层之间”，这样RoI Pooling Layer之前和之后都有卷积层，并且RoI Pooling Layer之后的卷积层不是共享计算的，它们是针对每个RoI进行特征提取的，所以这种网络设计，其RoI Pooling Layer之后就具有了“位置敏感性translation-variance”，但是这样做牺牲了测试速度，因为所有RoIs都要经过若干层卷积计算，测试速度会很慢。
那么到底怎么办？要精度还是要速度？R-FCN的回答是：都要！！！
核心设计思想：把 RoI 切分成 k*k 的子网格；——一个RoI必须是 个子区域都含有该物体的相应部位，才能判断该RoI属于该物体，如果该物体的很多部位都没有出现在相应的子区域中，那么就判断该RoI为背景类别。那么现在的问题就是“网络如何判断一个RoI的
个子区域都含有相应部位呢？”前面我们是假设知道每个子区域是否含有物体的相应部位，那么我们就能判断该RoI是否属于该物体还是属于背景。那么现在的任务就是“判断RoI子区域是否含有物体的相应部位”。
R-FCN会在共享卷积层的最后再接上一层卷积层，而该卷积层就是“位置敏感得分图position-sensitive score map”，该score map是什么意义呢？首先它就是一层卷积层，它的height和width和共享卷积层的一样，但是它的channels=
其它
- Atrous 技巧
作者将最后1个池化层的步长从2减小到1，那么图像将从缩小32倍变成只缩小16倍，这样就提高了共享卷积层的输出分辨率。而这样做就要使用Atrous Convolution算法，具体参见论文Semantic Image Segmentation With Deep Convolutional Nets and Fully Connnected CRFS
- 输入Image的RoI是如何映射到position-sensitive score map上的？
因为RoI的坐标应该相对于原始image的真实坐标，而Position-sensitive RoI pooling的池化操作却是利用RoI在position-sensitive score map上完成的，那么现在就必须有一个映射关系将输入image上的RoI映射到position-sensitive score map上，大致映射见下图（详情可参见原始图片中的ROI如何映射到到feature map?）：
论文链接：https://arxiv.org/pdf/1605.06409.pdf
Matlab源码：https://github.com/daijifeng001/r-fcn
R-FCN是微软亚洲研究院的代季峰在2016年提出的一种全新的目标检测结构。它对传统的Faster R-CNN结构进行了改造，将ROI层后的卷积都移到了ROI层前，并利用一种位置敏感的特征图来评估各个类别的概率，使其在保持较高定位准确度的同时，大幅提高检测速率。
网上很容易找到关于R-FCN的各种文章，所以不再重复介绍它的结构，只是选几个容易引起误解的点做深入解读。
理解难点1：平移不变性和平移可变性
作者在论文中提到了两个概念，平移不变性（translation invariance）和平移可变性（translation variance）。平移不变性比较好理解，在用基础的分类结构比如ResNet、Inception给一只猫分类时，无论猫怎么扭曲、平移，最终识别出来的都是猫，输入怎么变形输出都不变这就是平移不变性，网络的层次越深这个特性会越明显。平移可变性则是针对目标检测的，一只猫从图片左侧移到了右侧，检测出的猫的坐标会发生变化就称为平移可变性。当卷积网络变深后最后一层卷积输出的feature map变小，物体在输入上的小偏移，经过N多层pooling后在最后的小feature map上会感知不到，这就是为什么原文会说网络变深平移可变性变差。
再来看个Faster R-CNN + ResNet-101结构的例子。如果在Faster R-CNN中没有ROI层，直接对整个feature map进行分类和位置的回归，由于ResNet的结构较深，平移可变性较差，检测出来的坐标会极度不准确。如果在ResNet中间（图1 conv4与conv5间）加个ROI层结果就不一样了，ROI层提取出的proposal中，有的对应前景label，有的对应背景label，proposal位置的偏移就有可能造成label分类（前景和背景分类）的不同。偏移后原来的前景很有可能变成了背景，原来的背景很有可能变成了前景，换句话说分类loss对proposal的位置是敏感的，这种情况ROI层给深层网络带来了平移可变性。如果把ROI加到ResNet的最后一层（图1 conv5后）结果又是怎样呢？conv5的第一个卷积stride是2，造成conv5输出的feature map更小，这时proposal的一个小偏移在conv5输出上很有可能都感知不到，即proposal对应的label没有改变，所以conv5后虽然有ROI也对平移可变性没有什么帮助，识别出来的位置准确度会很差。
论文中作者给了测试的数据：ROI放在ResNet-101的conv5后，mAP是68.9%；ROI放到conv5前（就是标准的Faster R-CNN结构）的mAP是76.4%，差距是巨大的，这能证明平移可变性对目标检测的重要性。
理解难点2：R-FCN结构的由来
R-FCN要解决的根本问题是Faster R-CNN检测速度慢的问题，速度慢是因为ROI层后的结构对不同的proposal是不共享的，试想下如果有300个proposal，ROI后的全连接网络就要计算300次，这个耗时就太吓人了。所以作者把ROI后的结构往前挪来提升速度，但光是挪动下还不行，ROI在conv5后会引起上节提到的平移可变性问题，必须通过其他方法加强结构的可变性，所以作者就想出了通过添加Position-sensitive score map来达到这个目的。
理解难点3：Position-sensitive score map的结构

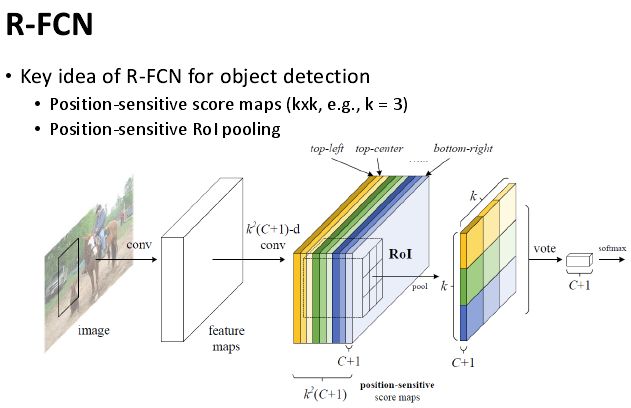

图1的ResNet-101应用到R-FCN时会把最后的average pool和1000-d fc全连接层都去掉了，仅保留前100层，再新加一个1x1x1024的卷积层用来降维（从2048维降到1024维），和一个很特殊的卷积来生成k2* (C+1)维的Position-sensitive score map。其中的C是要分类的类别数，比如PASCAL VOC类别就是20，加上1表示加上一个背景分类；k是之后的ROI Pooling中对ROI区域要划分的小格数，比如论文中k=3就是对ROI在长宽方向各三等分形成9个小区域(如图2)。Position-sensitive score map的值对小区域相对于ROI中的位置很敏感，为什么这么说后面会解释。
图2中最后一个特殊卷积输出Position-sensitive score map后，就要做ROI Pooling了，和Faster R-CNN中的ROI Pooling一样要对9个小区域分别进行pooling，要注意的是R-FCN中９个小区域并不是在所有k2* (C+1)维度上都做pooling，每个小区域只会在对应的(C+1)个维度上作pooling，比如ROI左上角的区域就在前C+1个维度上pooling，左中位置的区域就在C+２到２C+２间的维度上作pooling，以此类推。pooling后输出的是C+1维度的k*k数据，每个维度上的k*k个数据再加到一起(图２的vote过程)形成C+1个单点数据，就代表了C+1个类别的分类概率。
对于目标定位的输出和上面的分类输出过程类似，只是维度不再是k2* (C+1)，而是k2*4，表示９个小区域的［dx,dy,dw,dh］4个偏移坐标。
理解难点４：Position-sensitive score map为什么会带来平移可变性
Position-sensitive score map的概念最早来自另一篇实例分割的论文Instance-sensitive Fully Convolutional Networks (https://arxiv.org/pdf/1603.08678.pdf)。图3是示意图，中间的9张图对应Position-sensitive score map的9个维度的输出。拿左上角的图说明：它的每一个点代表该点正好出现在目标左上角的概率(更准确的说应该是得分，因为还没做softmax)，也可以理解是该点右下方正好是目标的概率。要注意的是：“目标左上角的概率”的概念并不局限于图中画的绿色框范围，而是整张图上的每一个点，这是新学习者很容易引起误解的地方。同理其余8张图各自对应了目标正上侧、右上侧、左中侧、正中侧、右中侧、左下侧、正下侧、右下侧的概率。在训练时，一个ROI的9个小区域从每张图的对应区域去Pooling出一个结果，组成新的图(图3右侧的9宫格图)，如果ROI刚好覆盖ground truth，这个新的区域就标记为前景(label=1)。
这里有个关键点要解释，为什么每张图都能携带相对位置信息？因为从图3提取1~9号小方格时，每个小方格在每张图上的位置并不相同，而是在上下左右方向上有偏移，当组合出来的9宫格对应ground truth时，小方格1就对应了 ground truth左上角的位置，小方格2对应了ground truth正上方的位置，依此类推，所以用这种9宫格训练目标时就有了相对目标位置的信息在里面 。
作者：张磊_0503
链接：https://www.jianshu.com/p/409fd61db9db
来源：简书
简书著作权归作者所有，任何形式的转载都请联系作者获得授权并注明出处。
https://arleyzhang.github.io/tags/object-detection/
1.R-FCN and its extensions

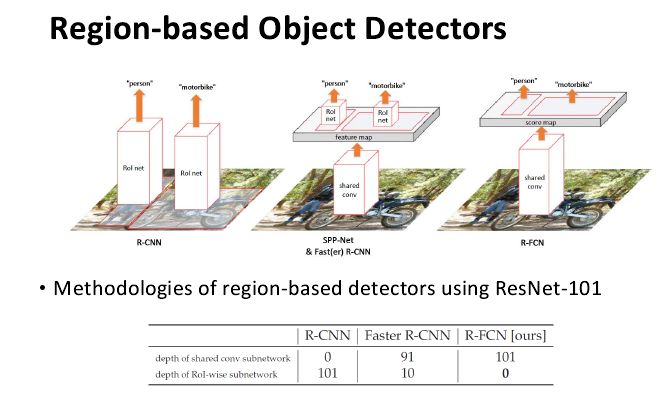

首先介绍下R-FCN，它的highlights是Region-based, fully-convolutional networks for object detection非常快、非常准确。在后续也起到了很多extensions的工作。Region-based Object Detectors在不同方法上的比较，给定一些事先决定好的region processor，put工作在R-CNN里面，是将整个网络挂到每个region的ROI上面，这样会导致很多向量。其后续工作SPP-Net&Faster放到R-CNN里面，将Rol convert部分一个子网络applied到Linux上提取一个feature map，然后在shared feature map上做input，分别对不同区域做ROI inputing产生每个部分特定的特征。我们也会保留一些层FC层、conv层等，通过一个ROI specific网络apply到每个抽取的特定区域上，继续对某个区域进行识别。在R-FCN里所有可以学习的layer都是apply到主栈image上，且是一个Pooling convolution方式，能够直接产生一种share在全图上的一个Score map，这个Score map上只需要用非常少的计算量就可以做一些putting操作拿到ROI得分，然后进行识别和检测。

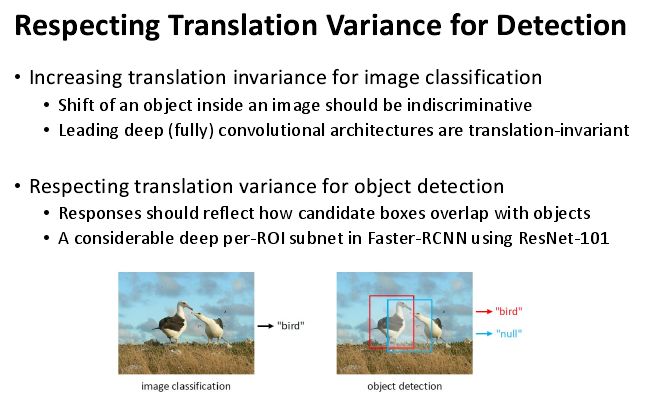

接下来介绍下为什么之前设计需要把ROI层不自然的插到所有的层之间，这是由于Increasing translation invariance for image classification和Respecting translation variance for object detection联码困境。一方面在feature网络时喜欢translation invariance，如图一群鸟在图中位置不变也可以判断图中是有鸟的类别，所以设计的image convolution尽量让其translation invariance，这样的网络在image classification取得更好地效果。另一方面对于object detection任务需要translation invariance，如图中红色区域框在鸟上可以判断是一只鸟，但是稍微有点translation变化就会出现不是鸟的框；所以把依赖的per-trian网络单独放到object detection任务上需要在每个ROI保留一部分到ROI计算上，这样才能translation invariance feature map上经过多层layer处理达到一个translation invariance效果。
在R-FCN paper里面尝试用连耦方式解决反联码，网络是shared fully convolutional architectures，是以IPN方式，为了使IPN能够产生translation invariance这样一个output。我们利用是Position-sensitive技术，respond for map不止是由C+1个channel来对每个class产生一个output，而是进行一个分广，增加的evention是来encode Position-sensitive信息，不同的key代表的是不同物体的相对位置。通过Position-sensitive ROI pooling方式基于不同的位置选择不同组的C+1维channel组合成一个output。

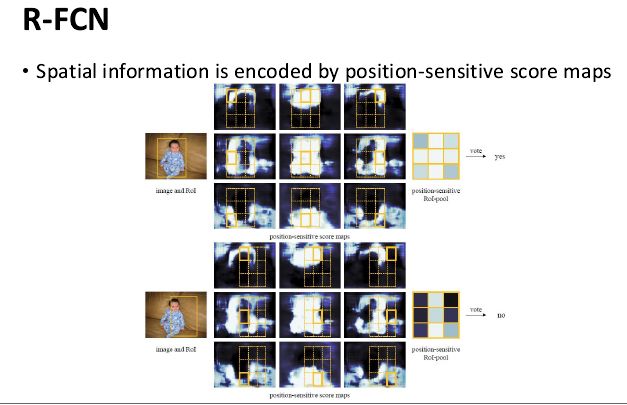

图中是一个婴儿的图，经过R-FCN产生position-sensitive score maps，如第一组respond在婴儿的左上方，会有一个比较强的响应，第三组会在右下方有个比较强的响应，下面一组是对空间位置有个比较强的响应。在做ROI pooling时采用Position-sensitive策略，将其responds取出做一个计算作为框的score，偏一点的框其overlap就没有那么大，其得分较低。
R-FCN有两个比较关键的性质，第一个就是ROI的计算量变成可以忽略的。在之前的RCN其ROI计算量是不可以忽略的，尤其是处理很大的服务，有很多图片时，就会占整个网络计算量很大的一部分。还有一个优点是整个网络结构是端到端。Fast R-CNN与R-FCN比较，基本能获得一样的正确率，速度在训练时也快很多。

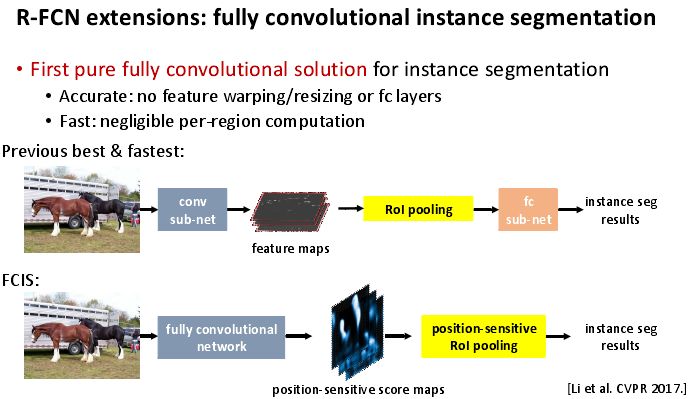

接下来讲一下R-FCN extensions，第一个是我们自己做的，将fully convolutional方式从pure fully convolutional solution 到 instance segmentation。就是要在图像中标出哪些是第一个instance，哪些是第二个instance。好处是非常准确，并没有对feature做working操作，feature在过程中没有丢失任何空间信息，同时速度也是非常快的，region的计算量也是可以忽略。

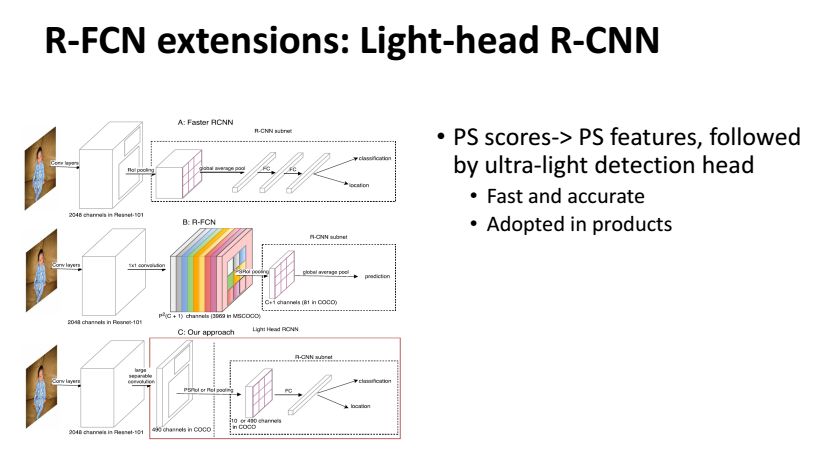

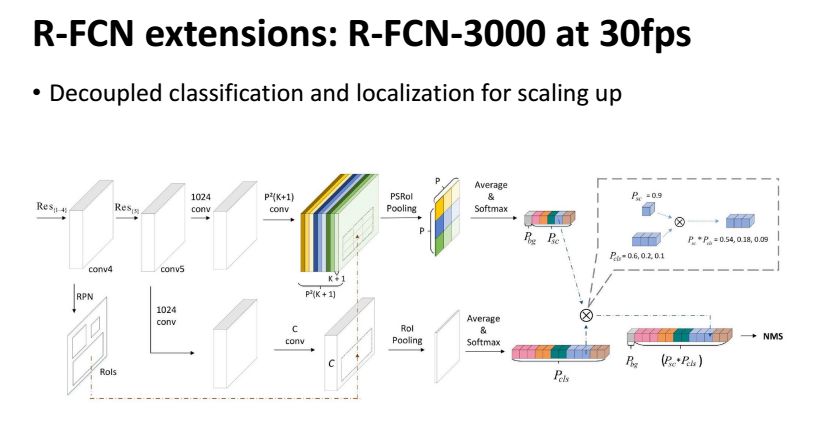

第二个R-FCN extensions是Light-head R-CNN，第一行是fast R-CNN，计算量会在每个ROI上有很多，需要有很多层对ROI做计算。第二行是R-FCN，当类别数很多时，会产生一个position-sensitive for map，这部分计算量也是很大。其将position-sensitive推广到feature map上，这样的好处就是在类别很多时，无论是在权属的shared fully convolutional或者ROI都很小，速度很快，在很多公司产品中得到应用。还有一个extensions是R-FCN-3000 at 30fps，Decoupled classification and localization for scaling up，基于这个对R-FCN进行改动。
2. Deformable Conv Nets and its extensions
接下来介绍下我们做的第二个技术和所做的改进Deformable Conv Nets，实现了对spatial transformation几何变形进行建模，并不需要额外的supervision。在比较复杂的视觉任务上，实现了Significant accuracy improvements on sophisticated vision tasks。

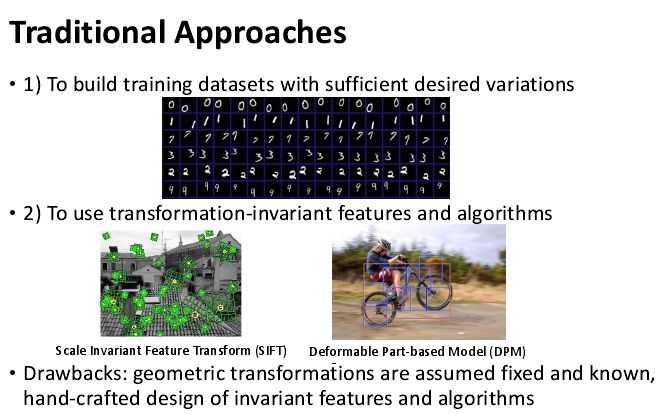

几何变形建模是在long standing中的一个挑战，可能来源于人的同时态、同尺度，以及同一变化、同一类别，还有视角的变化。这些有很多经典的算法解决这些问题，第一种就是在建训练数据的时候将这些desired variations建立到训练数据中。建设一组transformation都符合一种规律，如仿射变换，确定仿射变换参数，进行information，将其样本放入训练数据中，这种条件是算法足够强大。第二种方式是设计一些变换算法，不是一个黑箱模式给定什么数据都进行处理，而是尝试显示transformation在算法内进行处理和建模。如cale Invariant Feature Transform利用no-label的feature找到正确的变换，还有Deformable Part-based Model尝试对物体状态进行建模。上述两种方法都需要假定变形属于某一特定类别，都是刻画的简单类别，但是实际中几何形变都是很复杂，只能从数据中进行学习。

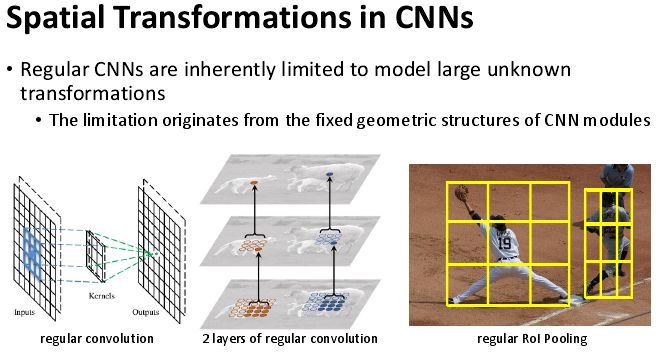

在CNN时代，先前研究主要集中在如何获得更加强大representation能力，将网络变得更深、更加宽大。但是通常忽略了basic model，都是源于inherently limited to model large unknown transformations。比如我们常见的模块如convolutional模块和regular convolutional模块，我们只是fix apply 3X3的convolutional产生一种新的feature map。将regular convolutional模块处理后，在一些特定的feature map layer看到的信息也是fix的，不会随着comment的变化而变化。还有ROI pooling模块也是一个bread structure，如图左上角对应一个人的手，但是第二幅对应一个人的肩膀，这是有很大差异的，我们直接转化为bread structure上旋。

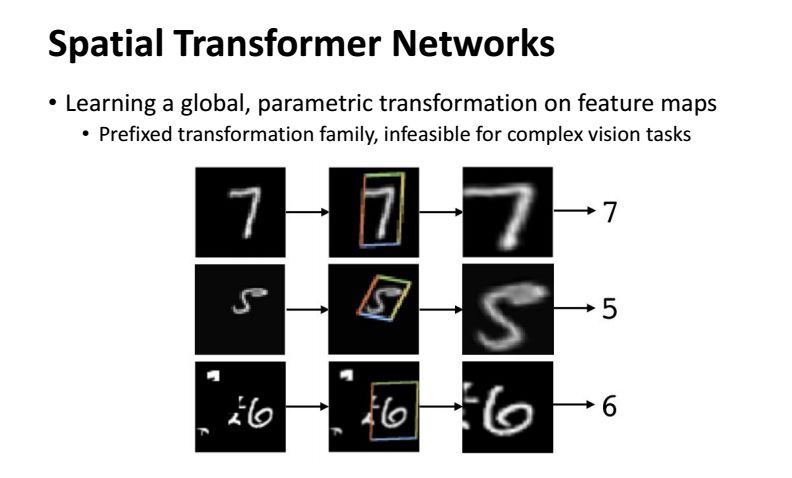

先前用Spatial Transformer Networks来解决这项工作，是第一篇去学习Spatial Transformation的工作。原理是将feature map用global parametric transformation进行几何变换，还是用fire Transformation，旁边会有一个网络依据input feature map去预测当前图片的几何形态是怎样的。但是complex vision tasks不能很好地工作。
基于这种情况我们提出了Deformable Convolution和Deformable Ro I Pooling两个模块，能够有效的增强CNN对几何形变的建模能力。基本的想法是尝试去学习deform the sampling locations in the convolution/RoI Pooling modules，改变采样的位置，然后deformation offset可以自适应进行调整。跟Transformation network比较，学习到的是local sense和no-parametric transformation，有很大的对information建模的能力。

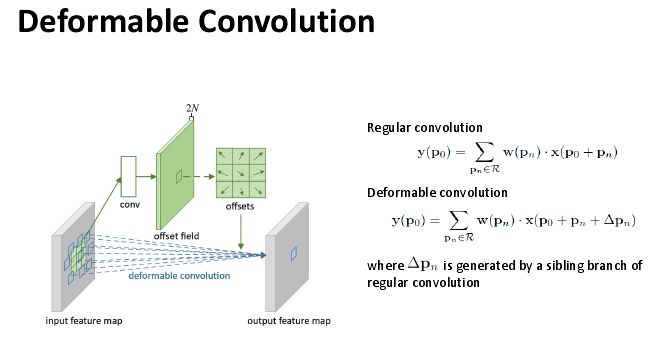

设计的模块第一个是Deformable Convolution，是在Regular convolution上加了一个二维offset，能够对非常复杂的free form的information进行建模，设计如上图所示。Offset是从其input feature map 上预测出来，做法是加了一层额外的convolution，每一个位置预测其x、y的变化，一共是18为的output。然后将2X9的convolution进行apply到convolution的Corner上指导采样。

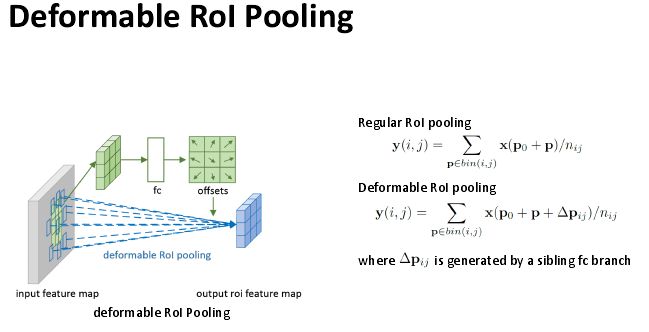

相似的设计就是Deformable ROI Pooling，就是在ROI的每个bin里面加了offset。同样也是从input feature map上获取，获取方式是在feature map上给定一个input ROI预测一个2X9的offset，只需要依据很少的参数和计算量就可以对几何形变进行建模。
好处是与regular convolution和regular ROI pooling相比有同样的input和output，因此可以直接将Regular convolution -> deformable convolution， Regular Ro I pooling -> deformable Ro I pooling。同时也不需要额外的supervision，对于产生offset的一路是有梯度，可以回传，并不需要对训练数据进行额外的标注。

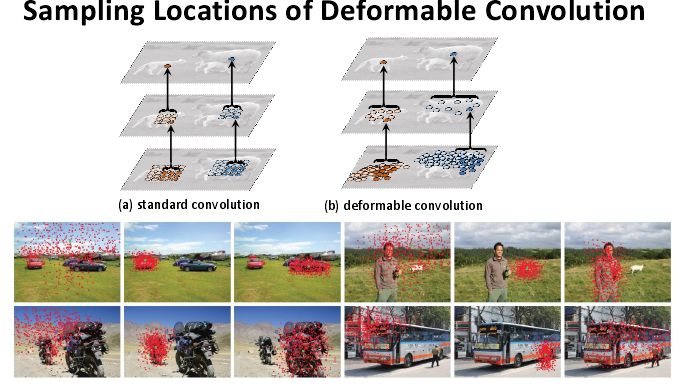

当把Deformable convolution运行起来后，对information的建模能力得到进一步的放大。上图中绿点是在deep feature map上的一个点，红点可以将其project back，在三层或四层之前的形态是怎样的，当看的点是在background上，网络自动会将阈值点放的比较大，当绿点在foreground上，可以自适应。通过网络优化给定一个自由度，最后选择一个最好的方案，其他的更依赖于上下文信息。
3. Video object detection

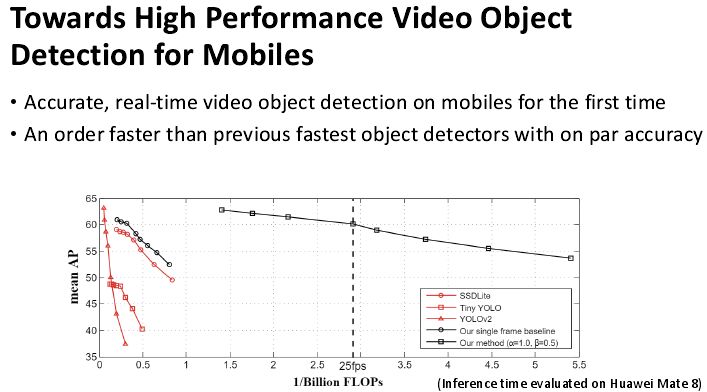

接下来我们做了一系列工作，取得的效果算法Powering the winner of Image Net VID 2017。进一步的发展是基于High Performance做的更快和更好，最新的文章将其推广到Video Object Detection for Mobiles。在计算量很小，在嵌入型设备或者手机上做核心算法，实现更好的工作。
4.Summary
最后总结下General object detection 仍然是一个open unsolved fundamental vision problem，如何对不同的objects有很大的large appearance variations进行识别，在mobile devices上如何识别，以及如何对全景进行识别而不是部分识别，以及对每个像素进行识别都是很有挑战的问题。再者对产品的应用不是那么乐观，如对人和车的识别技术还差很远。
