  • 视音频数据处理入门：H.264视频码流解析

    =====================================================

    视音频数据处理入门系列文章：

    视音频数据处理入门：RGB、YUV像素数据处理

    视音频数据处理入门：PCM音频采样数据处理

    视音频数据处理入门：H.264视频码流解析

    视音频数据处理入门：AAC音频码流解析

    视音频数据处理入门：FLV封装格式解析

    视音频数据处理入门：UDP-RTP协议解析

    =====================================================

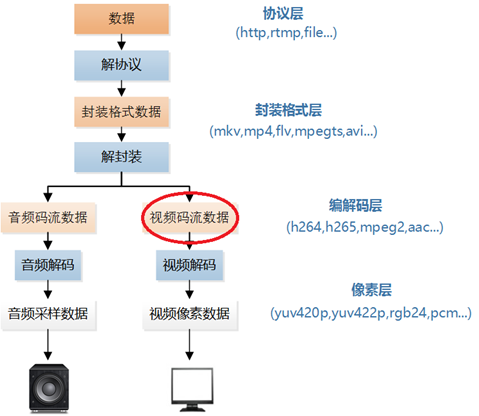

    前两篇文章介绍的YUV/RGB处理程序以及PCM处理程序都属于视音频原始数据的处理程序。从本文开始介绍视音频码流的处理程序。本文介绍的程序是视频码流处理程序。视频码流在视频播放器中的位置如下所示。

    本文中的程序是一个H.264码流解析程序。该程序可以从H.264码流中分析得到它的基本单元NALU，并且可以简单解析NALU首部的字段。通过修改该程序可以实现不同的H.264码流处理功能。

    原理

    H.264原始码流（又称为“裸流”）是由一个一个的NALU组成的。他们的结构如下图所示。

    其中每个NALU之间通过startcode（起始码）进行分隔，起始码分成两种：0x000001（3Byte）或者0x00000001（4Byte）。如果NALU对应的Slice为一帧的开始就用0x00000001，否则就用0x000001。

    H.264码流解析的步骤就是首先从码流中搜索0x000001和0x00000001，分离出NALU；然后再分析NALU的各个字段。本文的程序即实现了上述的两个步骤。

    代码

    整个程序位于simplest_h264_parser()函数中，如下所示。

    [cpp] view plain copy

    1. /**
    2.  * 最简单的视音频数据处理示例
    3.  * Simplest MediaData Test
    4.  *
    5.  * 雷霄骅 Lei Xiaohua
    6.  * leixiaohua1020@126.com
    7.  * 中国传媒大学/数字电视技术
    8.  * Communication University of China / Digital TV Technology
    9.  * http://blog.csdn.net/leixiaohua1020
    10.  *
    11.  * 本项目包含如下几种视音频测试示例：
    12.  *  (1)像素数据处理程序。包含RGB和YUV像素格式处理的函数。
    13.  *  (2)音频采样数据处理程序。包含PCM音频采样格式处理的函数。
    14.  *  (3)H.264码流分析程序。可以分离并解析NALU。
    15.  *  (4)AAC码流分析程序。可以分离并解析ADTS帧。
    16.  *  (5)FLV封装格式分析程序。可以将FLV中的MP3音频码流分离出来。
    17.  *  (6)UDP-RTP协议分析程序。可以将分析UDP/RTP/MPEG-TS数据包。
    18.  *
    19.  * This project contains following samples to handling multimedia data:
    20.  *  (1) Video pixel data handling program. It contains several examples to handle RGB and YUV data.
    21.  *  (2) Audio sample data handling program. It contains several examples to handle PCM data.
    22.  *  (3) H.264 stream analysis program. It can parse H.264 bitstream and analysis NALU of stream.
    23.  *  (4) AAC stream analysis program. It can parse AAC bitstream and analysis ADTS frame of stream.
    24.  *  (5) FLV format analysis program. It can analysis FLV file and extract MP3 audio stream.
    25.  *  (6) UDP-RTP protocol analysis program. It can analysis UDP/RTP/MPEG-TS Packet.
    26.  *
    27.  */
    28. #include <stdio.h>
    29. #include <stdlib.h>
    30. #include <string.h>
    31.
    32. typedef enum {
    33.     NALU_TYPE_SLICE    = 1,
    34.     NALU_TYPE_DPA      = 2,
    35.     NALU_TYPE_DPB      = 3,
    36.     NALU_TYPE_DPC      = 4,
    37.     NALU_TYPE_IDR      = 5,
    38.     NALU_TYPE_SEI      = 6,
    39.     NALU_TYPE_SPS      = 7,
    40.     NALU_TYPE_PPS      = 8,
    41.     NALU_TYPE_AUD      = 9,
    42.     NALU_TYPE_EOSEQ    = 10,
    43.     NALU_TYPE_EOSTREAM = 11,
    44.     NALU_TYPE_FILL     = 12,
    45. } NaluType;
    46.
    47. typedef enum {
    48.     NALU_PRIORITY_DISPOSABLE = 0,
    49.     NALU_PRIRITY_LOW         = 1,
    50.     NALU_PRIORITY_HIGH       = 2,
    51.     NALU_PRIORITY_HIGHEST    = 3
    52. } NaluPriority;
    53.
    54.
    55. typedef struct
    56. {
    57.     int startcodeprefix_len;      //! 4 for parameter sets and first slice in picture, 3 for everything else (suggested)
    58.     unsigned len;                 //! Length of the NAL unit (Excluding the start code, which does not belong to the NALU)
    59.     unsigned max_size;            //! Nal Unit Buffer size
    60.     int forbidden_bit;            //! should be always FALSE
    61.     int nal_reference_idc;        //! NALU_PRIORITY_xxxx
    62.     int nal_unit_type;            //! NALU_TYPE_xxxx
    63.     char *buf;                    //! contains the first byte followed by the EBSP
    64. } NALU_t;
    65.
    66. FILE *h264bitstream = NULL;                //!< the bit stream file
    67.
    68. int info2=0, info3=0;
    69.
    70. static int FindStartCode2 (unsigned char *Buf){
    71.     if(Buf[0]!=0 || Buf[1]!=0 || Buf[2] !=1) return 0; //0x000001?
    72.     else return 1;
    73. }
    74.
    75. static int FindStartCode3 (unsigned char *Buf){
    76.     if(Buf[0]!=0 || Buf[1]!=0 || Buf[2] !=0 || Buf[3] !=1) return 0;//0x00000001?
    77.     else return 1;
    78. }
    79.
    80.
    81. int GetAnnexbNALU (NALU_t *nalu){
    82.     int pos = 0;
    83.     int StartCodeFound, rewind;
    84.     unsigned char *Buf;
    85.
    86.     if ((Buf = (unsigned char*)calloc (nalu->max_size , sizeof(char))) == NULL)
    87.         printf ("GetAnnexbNALU: Could not allocate Buf memory ");
    88.
    89.     nalu->startcodeprefix_len=3;
    90.
    91.     if (3 != fread (Buf, 1, 3, h264bitstream)){
    92.         free(Buf);
    93.         return 0;
    94.     }
    95.     info2 = FindStartCode2 (Buf);
    96.     if(info2 != 1) {
    97.         if(1 != fread(Buf+3, 1, 1, h264bitstream)){
    98.             free(Buf);
    99.             return 0;
    100.         }
    101.         info3 = FindStartCode3 (Buf);
    102.         if (info3 != 1){
    103.             free(Buf);
    104.             return -1;
    105.         }
    106.         else {
    107.             pos = 4;
    108.             nalu->startcodeprefix_len = 4;
    109.         }
    110.     }
    111.     else{
    112.         nalu->startcodeprefix_len = 3;
    113.         pos = 3;
    114.     }
    115.     StartCodeFound = 0;
    116.     info2 = 0;
    117.     info3 = 0;
    118.
    119.     while (!StartCodeFound){
    120.         if (feof (h264bitstream)){
    121.             nalu->len = (pos-1)-nalu->startcodeprefix_len;
    122.             memcpy (nalu->buf, &Buf[nalu->startcodeprefix_len], nalu->len);
    123.             nalu->forbidden_bit = nalu->buf[0] & 0x80; //1 bit
    124.             nalu->nal_reference_idc = nalu->buf[0] & 0x60; // 2 bit
    125.             nalu->nal_unit_type = (nalu->buf[0]) & 0x1f;// 5 bit
    126.             free(Buf);
    127.             return pos-1;
    128.         }
    129.         Buf[pos++] = fgetc (h264bitstream);
    130.         info3 = FindStartCode3(&Buf[pos-4]);
    131.         if(info3 != 1)
    132.             info2 = FindStartCode2(&Buf[pos-3]);
    133.         StartCodeFound = (info2 == 1 || info3 == 1);
    134.     }
    135.
    136.     // Here, we have found another start code (and read length of startcode bytes more than we should
    137.     // have.  Hence, go back in the file
    138.     rewind = (info3 == 1)? -4 : -3;
    139.
    140.     if (0 != fseek (h264bitstream, rewind, SEEK_CUR)){
    141.         free(Buf);
    142.         printf("GetAnnexbNALU: Cannot fseek in the bit stream file");
    143.     }
    144.
    145.     // Here the Start code, the complete NALU, and the next start code is in the Buf.
    146.     // The size of Buf is pos, pos+rewind are the number of bytes excluding the next
    147.     // start code, and (pos+rewind)-startcodeprefix_len is the size of the NALU excluding the start code
    148.
    149.     nalu->len = (pos+rewind)-nalu->startcodeprefix_len;
    150.     memcpy (nalu->buf, &Buf[nalu->startcodeprefix_len], nalu->len);//
    151.     nalu->forbidden_bit = nalu->buf[0] & 0x80; //1 bit
    152.     nalu->nal_reference_idc = nalu->buf[0] & 0x60; // 2 bit
    153.     nalu->nal_unit_type = (nalu->buf[0]) & 0x1f;// 5 bit
    154.     free(Buf);
    155.
    156.     return (pos+rewind);
    157. }
    158.
    159. /**
    160.  * Analysis H.264 Bitstream
    161.  * @param url    Location of input H.264 bitstream file.
    162.  */
    163. int simplest_h264_parser(char *url){
    164.
    165.     NALU_t *n;
    166.     int buffersize=100000;
    167.
    168.     //FILE *myout=fopen("output_log.txt","wb+");
    169.     FILE *myout=stdout;
    170.
    171.     h264bitstream=fopen(url, "rb+");
    172.     if (h264bitstream==NULL){
    173.         printf("Open file error ");
    174.         return 0;
    175.     }
    176.
    177.     n = (NALU_t*)calloc (1, sizeof (NALU_t));
    178.     if (n == NULL){
    179.         printf("Alloc NALU Error ");
    180.         return 0;
    181.     }
    182.
    183.     n->max_size=buffersize;
    184.     n->buf = (char*)calloc (buffersize, sizeof (char));
    185.     if (n->buf == NULL){
    186.         free (n);
    187.         printf ("AllocNALU: n->buf");
    188.         return 0;
    189.     }
    190.
    191.     int data_offset=0;
    192.     int nal_num=0;
    193.     printf("-----+-------- NALU Table ------+---------+ ");
    194.     printf(" NUM |    POS  |    IDC |  TYPE |   LEN   | ");
    195.     printf("-----+---------+--------+-------+---------+ ");
    196.
    197.     while(!feof(h264bitstream))
    198.     {
    199.         int data_lenth;
    200.         data_lenth=GetAnnexbNALU(n);
    201.
    202.         char type_str[20]={0};
    203.         switch(n->nal_unit_type){
    204.             case NALU_TYPE_SLICE:sprintf(type_str,"SLICE");break;
    205.             case NALU_TYPE_DPA:sprintf(type_str,"DPA");break;
    206.             case NALU_TYPE_DPB:sprintf(type_str,"DPB");break;
    207.             case NALU_TYPE_DPC:sprintf(type_str,"DPC");break;
    208.             case NALU_TYPE_IDR:sprintf(type_str,"IDR");break;
    209.             case NALU_TYPE_SEI:sprintf(type_str,"SEI");break;
    210.             case NALU_TYPE_SPS:sprintf(type_str,"SPS");break;
    211.             case NALU_TYPE_PPS:sprintf(type_str,"PPS");break;
    212.             case NALU_TYPE_AUD:sprintf(type_str,"AUD");break;
    213.             case NALU_TYPE_EOSEQ:sprintf(type_str,"EOSEQ");break;
    214.             case NALU_TYPE_EOSTREAM:sprintf(type_str,"EOSTREAM");break;
    215.             case NALU_TYPE_FILL:sprintf(type_str,"FILL");break;
    216.         }
    217.         char idc_str[20]={0};
    218.         switch(n->nal_reference_idc>>5){
    219.             case NALU_PRIORITY_DISPOSABLE:sprintf(idc_str,"DISPOS");break;
    220.             case NALU_PRIRITY_LOW:sprintf(idc_str,"LOW");break;
    221.             case NALU_PRIORITY_HIGH:sprintf(idc_str,"HIGH");break;
    222.             case NALU_PRIORITY_HIGHEST:sprintf(idc_str,"HIGHEST");break;
    223.         }
    224.
    225.         fprintf(myout,"%5d| %8d| %7s| %6s| %8d| ",nal_num,data_offset,idc_str,type_str,n->len);
    226.
    227.         data_offset=data_offset+data_lenth;
    228.
    229.         nal_num++;
    230.     }
    231.
    232.     //Free
    233.     if (n){
    234.         if (n->buf){
    235.             free(n->buf);
    236.             n->buf=NULL;
    237.         }
    238.         free (n);
    239.     }
    240.     return 0;
    241. }


    上文中的函数调用方法如下所示。

    [cpp] view plain copy

    1. simplest_h264_parser("sintel.h264");

    结果

    本程序的输入为一个H.264原始码流（裸流）的文件路径，输出为该码流的NALU统计数据，如下图所示。

    下载

    Simplest mediadata test

    项目主页

    SourceForge：https://sourceforge.net/projects/simplest-mediadata-test/

    Github：https://github.com/leixiaohua1020/simplest_mediadata_test

    开源中国：http://git.oschina.net/leixiaohua1020/simplest_mediadata_test

    CSDN下载地址：http://download.csdn.net/detail/leixiaohua1020/9422409

    本项目包含如下几种视音频数据解析示例：

     (1)像素数据处理程序。包含RGB和YUV像素格式处理的函数。
     (2)音频采样数据处理程序。包含PCM音频采样格式处理的函数。
     (3)H.264码流分析程序。可以分离并解析NALU。
     (4)AAC码流分析程序。可以分离并解析ADTS帧。
     (5)FLV封装格式分析程序。可以将FLV中的MP3音频码流分离出来。
     (6)UDP-RTP协议分析程序。可以将分析UDP/RTP/MPEG-TS数据包。
