属性介绍

CALayer通过四个属性来确定大小和位置, 分别为:frame、bounds、position、anchorPoint。

anchorPoint

anchorPoint点(锚点)的值是用相对bounds的比例值来确定的. 例如(0,0), (1,1)分别表示左上角、右下角,依此类推.

锚点都是对于自身来讲的. 确定自身的锚点,通常用于做相对的tranform变换.当然也可以用来确定位置.

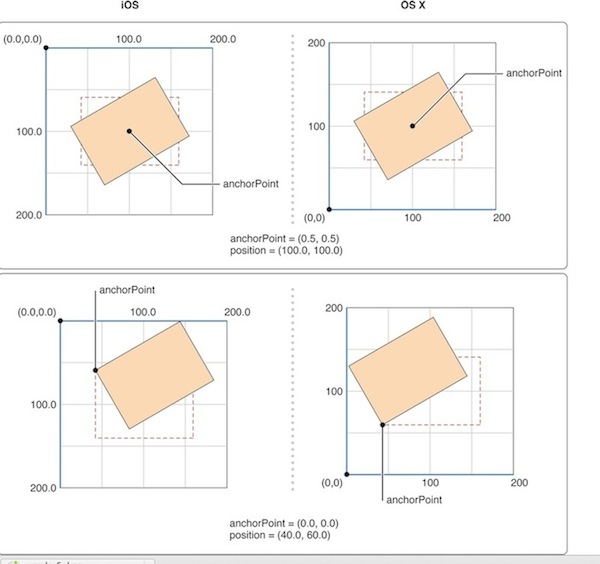

例如下图,为不同锚点下做旋转变化的例子

position

在layer体系结构中, layer需要添加在supLayer中,才可以显示出来(和view体系结构相似). 因此,每一个显示出来的layer都有一个supLayer.

position是layer中的anchorPoint点在superLayer中的位置坐标.

anchorPoint、position、frame之间的相对关系.

首先弄清楚这三个属性表示什么. 回顾一下上面讲的.

• frame中的X,Y表示sublayer左上角相对于supLayer的左上角的距离
• position中的X,Y表示sublay锚点相对于supLayer的左上角的距离
• anchorPoint中的X,Y表示锚点的x,y的相对距离比例值

当确定锚点,改变frame时, position的值为:

position.x = frame.origin.x + anchorPoint.x * bounds.size.width；
position.y = frame.origin.y + anchorPoint.y * bounds.size.height；

确定锚点, 改变position时, frame的值为:

frame.origin.x = position.x - anchorPoint.x * bounds.size.width；
frame.origin.y = position.y - anchorPoint.y * bounds.size.height；

改变锚点, frame的值变化为

frame.origin.x = - anchorPoint.x * bounds.size.width + position.x；
frame.origin.y = - anchorPoint.y * bounds.size.height + position.y；

影响关系

• 锚点改变, position不影响, frame变化
• frame变化, 锚点不影响, position变化
• position变化, 锚点不影响, frame变化

property CGPoint position;

position用来设置CALayer在父层中的位置，以父层左上角为原点(0, 0)

@property CGPoint anchorPoint;

anchorPoint称为“定位点”或者“锚点”，锚点决定着CALayer身上的哪个点会在position属性所指的位置。

锚点以自身CALayer的左上角为原点(0, 0),它的x、y取值范围：0~1，默认取值(0.5, 0.5)，也就是锚点默认的位置是中点。

如上图所示：
红色图层的锚点是以红色图层的左上角为原点(0, 0)
锚点默认取值(0.5, 0.5),也就是红色图层的中点为锚点。

现在我们需要把红色图层添加到一个绿色图层中，假设红色图层的position取值(100, 100)

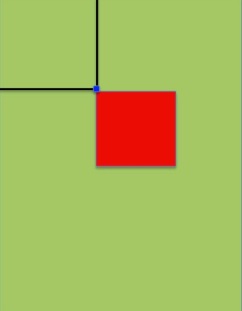

1，如果我们将锚点取值为(0, 0)，那么显示的效果如下图所示：

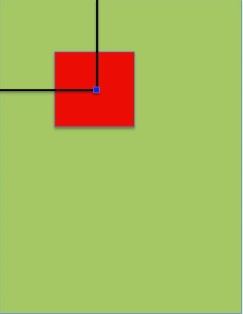

2，如果我们将锚点取值为(0.5, 0.5)，那么显示的效果如下图所示：

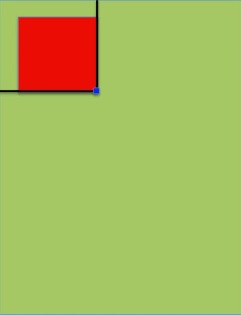

3，如果我们将锚点取值为(1, 1)，那么显示的效果如下图所示：

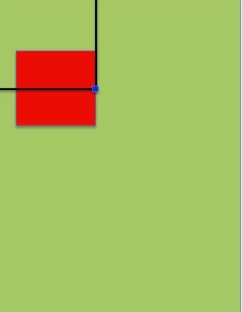

4，如果我们将锚点取值为(1, 0.5)，那么显示效果如下图所示：

总的来说，就是一句话，将红色图层的锚点显示在position所指的位置。
