【ironic】ironic介绍与原理
零，配置文件
0.1 配置驱动
文件ironic.conf, ipmi硬件类型，默认值也是ipmi, pxe_ipmitool驱动也是默认值，配置驱动
[DEFAULT]
enabled_hardware_types = ipmi
0.2 注册节点
需要的配置信息：
@ ipmi_address 必须
@ ipmi_username 可选
@ ipmi_password 可选
@ ipmi_port 可选，默认值623
命令创建：
#注册一驱动为pxe_ipmitool的节点，状态变为enroll，指ironic知道了这个节点，但是没有还管理它 ironic node-create -d pxe_ipmitool -u ${ironic_node_uuid}
＃设置driver_info），包括驱动相关配置、部署镜像id
ironic driver-properties pxe_ipmitool
@设置IPMI－BMC
-
ironic node-update ${ironic_node_uuid} add driver_info/ipmi_address=${ipmi_address}
-
ironic node-update ${ironic_node_uuid} add driver_info/ipmi_port=${ipmi_port}
-
ironic node-update ${ironic_node_uuid} add driver_info/ipmi_username=${ipmi_username}
-
ironic node-update ${ironic_node_uuid} add driver_info/ipmi_password=${ipmi_password}
@ 设置部署镜像
ironic node-update ${ironic_node_uuid} add driver_info/deploy_kernel=${deploy_kernel}
ironic node-update ${ironic_node_uuid} add driver_info/deploy_ramdisk=${deploy_ramdisk}
@ 设置节点属性（properties
ironic node-update ${ironic_node_uuid} add properties/cpus=10000000
ironic node-update ${ironic_node_uuid} add properties/memory_mb=10000000
ironic node-update ${ironic_node_uuid} add properties/local_gb=10000000
ironic node-update ${ironic_node_uuid} add properties/cpu_arch=x86_64
ironic node-update ${ironic_node_uuid} add
instance_info/root_gb=10000000 # must mark this, for find node
ironic node-update ${ironic_node_uuid} add instance_info/capabilities='{"boot_option":"local"}'
@ 检查驱动接口信息
ironic node-validate ${ironic_node_uuid}
一，状态图
- MANAGEABLE(从CLEANING)通过clean API调用
- MANAGEABLE(从INSPECTING)通过inspect API调用
- AVAILABLE(从CLEANING)通过provide API调用
- 擦除驱动器
- 固件完整性验证
- 验证节点传入属性是否与实际硬件配置匹配
- booting到一个长时间运行的deploy ramdisk
- ACTIVE(从DEPLOYING)通过active API调用
- MANABGEABLE通过manage API调用
- 设置适当的BIOS配置
- 驱动器分区，生成文件系统
- 创建一些子系统需要的附加资源（网络配置等）

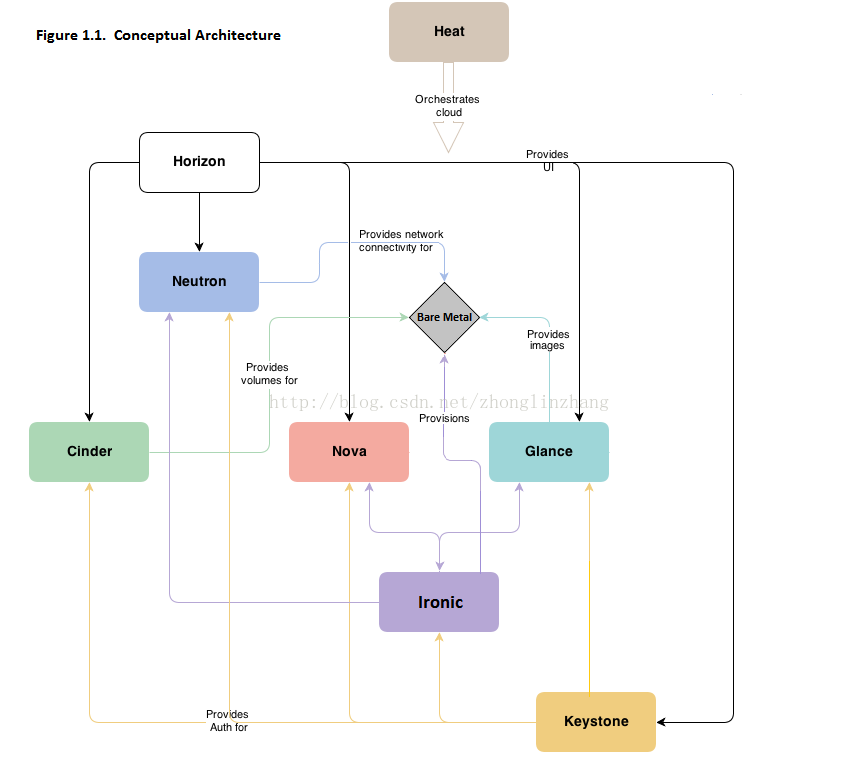

二，Conceptual Architecture

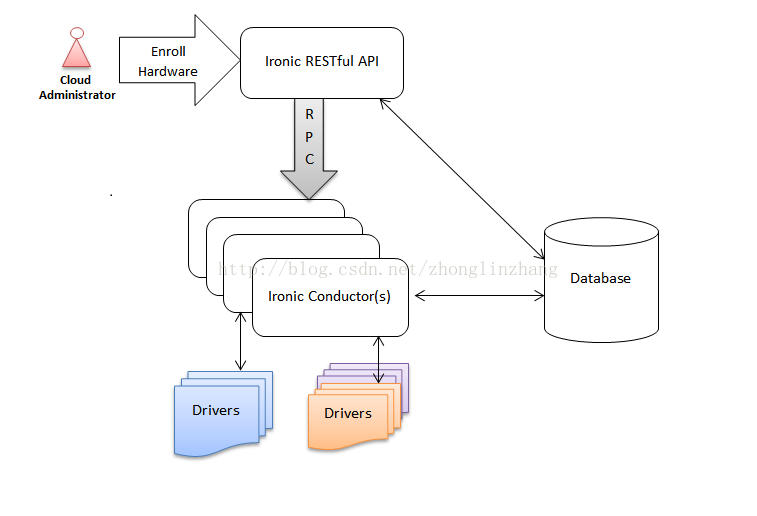

Logical Architecture
Key Technologies for Bare Metal Hosting
PXE
DHCP
NBP
TFTP: 从DHCP server下载NBP
IPMI

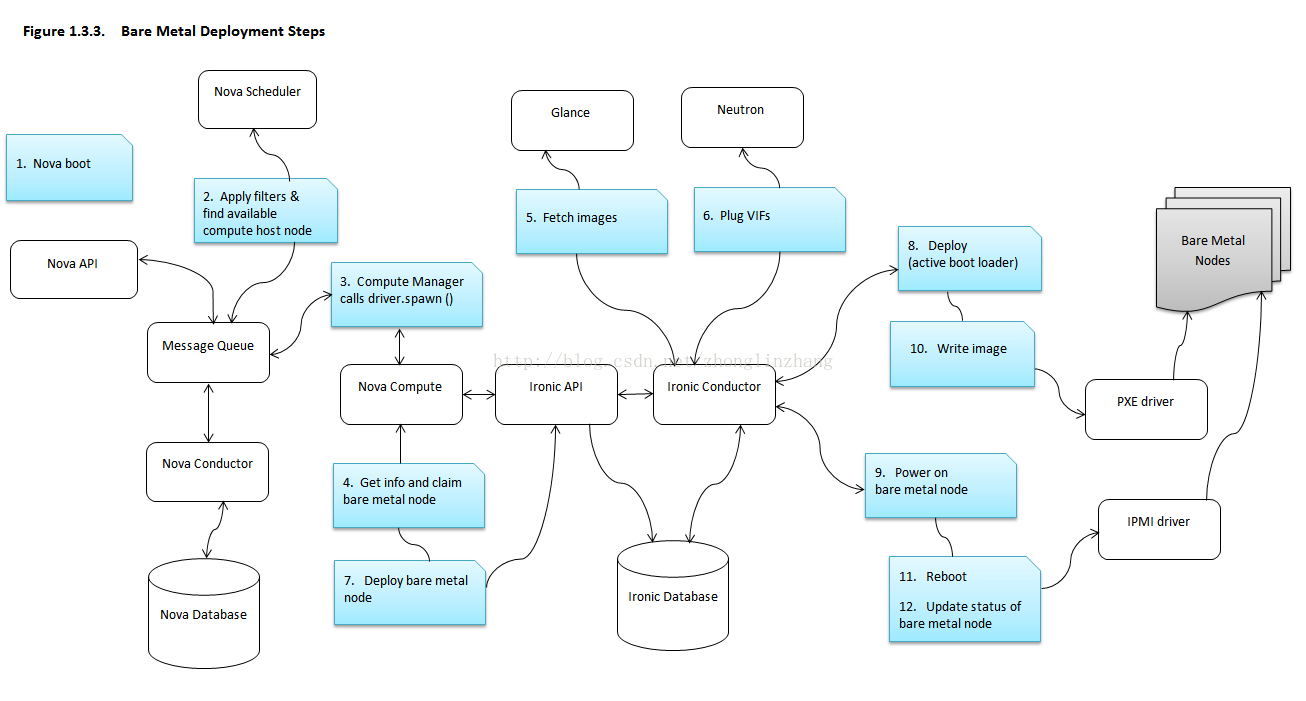

部署流程
- 部署物理机的请求通过 Nova API 进入Nova；
- Nova Scheduler 根据请求参数中的信息（指定的镜像和硬件模板等）选择合适的物理节点；通过flavor中extra_spec（比如cpu_arch, baremetal:deploy_kerner_id, baremmetal:deploy_ramdisk_id）
- Nova 创建一个 spawn 任务，并调用 Ironic API 部署物理节点，Ironic 将此次任务中所需要的硬件资源保留，并更新数据库；
- Ironic 与 OpenStack 的其他服务交互，从 Glance 服务获取部署物理节点所需的镜像资源，并调用 Neutron 服务为物理机创建网路端口；
- Ironic 开始部署物理节点，PXE driver 准备 tftp bootloader，IPMI driver 设置物理机启动模式并将机器上电；
- 物理机启动后，通过 DHCP 获得 Ironic Conductor 的地址并尝试通过 tftp 协议从 Conductor 获取镜像，Conductor 将部署镜像部署到物理节点上后，通过 iSCSI 协议将物理节点的硬盘暴露出来，随后写入用户镜像，成功部署用户镜像后，物理节点的部署就完成了。
Ironic-Python-Agent
在PXE部署环境中，deploy模块是通过打开一个iSCSI设备，ironic-conductro将OS的镜像文件写到iSCSI的设备，所以deploy_ramdisk只是完成了iSCSI部署的工作，但开发者觉得既然已经把kernel和ramdisk传过去了，只做一个工作是不是太少了，而且还太缺乏灵活性了，所以就想在ramdisk里装一个Python Agent。 实际上就是多提供了一个Restful API,控制节点可以通过这个agent远程实现与物理机节点互动，而不仅仅使用dd命令。
Ironic Python Agent（简称IPA或者agent）是一个基于python的代理，用于处理ironic中裸机节点的一系列动作，比如检查、配置、清除和部署镜像。运行在ramdisk中，暴露出REST API给conductor。Ironic-Python-Agent可以在deploy模块直接访问硬件，提供以下功能：
- 磁盘格式化
- 磁盘分区
- 安装OS( Bootloaders, OS)
- 固件升级
- raid配置
在Condutor端使用agent驱动，物理机端使用IPA，IPA通过暴露API给Condutor调用，则可完成相应功能。IPA启动时通过发送lookup()请求给Condutor获取UUID，相当于注册自己，并且每隔一段时间给Condutor发送心跳包进行连接。
1. 与conductor的交互
IPA使用lookup和hearteat机制与Ironic Conductor进行交互
- 启动时agent给Conductor的vendor_passthru lookup endpoint（地址为/v1/drivers/{driver}/vendor_passthru/lookup）发送一个硬件的profile
- 然后Ironic就可以得出该节点的uuid，在成功发现该节点之后，agent隔N秒发送心跳包给Conductor（hearteat地址为/v1/nodes/{node_ident}/vendor_passthru/heartbeat ）
- conductor执行一系列动作，包括查询已经运行的命令的状态，
2. 与ramdisk、agent的关系
IPA是一个运行在ramdisk中python程序，当物理机注册时使用agent为前缀的驱动时，则会使用agent方式部署，即允许包含有IPA的ramdisk。
3. 硬件管理
硬件管理器（HardwareManager）是IPA中的一个概念，IPA通过重写硬件管理器来支持多种硬件平台。通过自定义 hardware managers 可以允许用户引入特定的硬件工具集、文件和清除步骤等等，比如可以引入 BIOS flashing utility and BIOS file，然后在cleaning step中重写BIOS版本。
修改硬件的方法按照优先顺序发送给每个管理器，管理器检查是否包含该方法，如果没有则抛出IncompatibleHardwareMethodError异常，IPA继续发送给下一个管理器，直到某个管理器包含该方法并且返回方法的结果，如果所有的管理器都没有改方法则抛出 HardwareManagerMethodNotFound异常。
4. pxe部署与agent部署对比

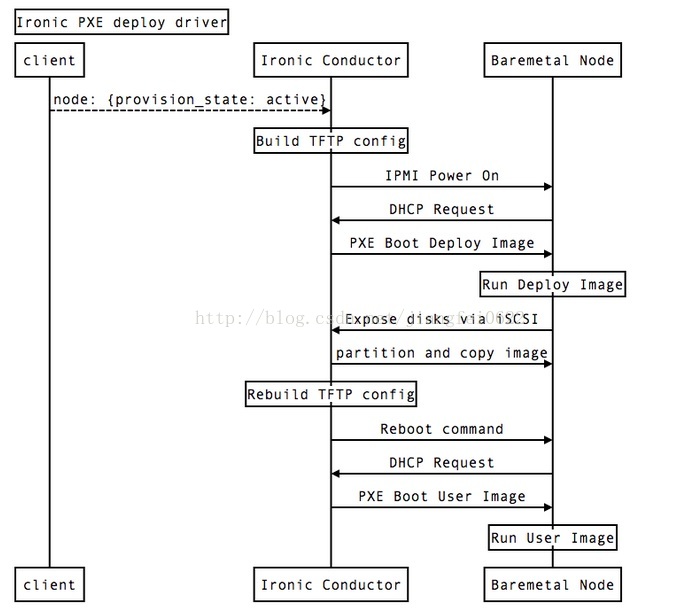

使用pxe部署流程：

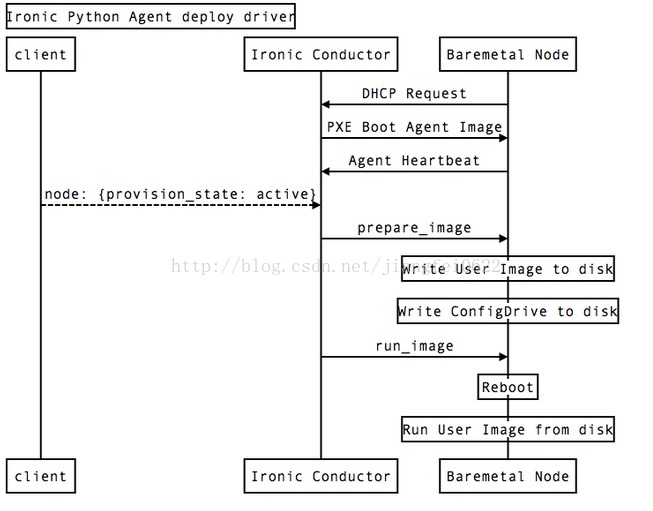

使用IPA部署流程：
