UI Automator Viewer的使用

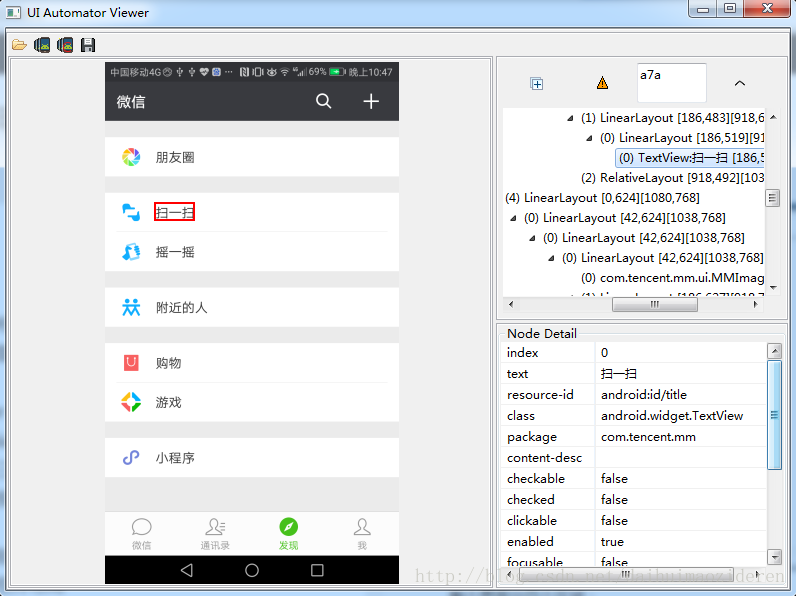

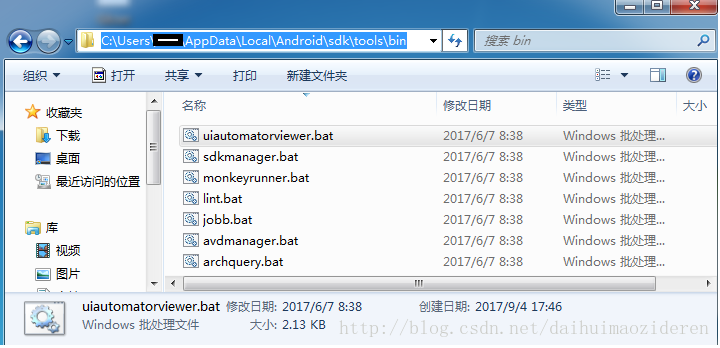

uiautomatorviewer是android SDK自带的工具。通过截屏并分析XML布局文件的方式，为用户提供控件信息查看服务。该工具位于SDK目录下的toolsin子目录下。可以看到，它是通过bat文件启动的。

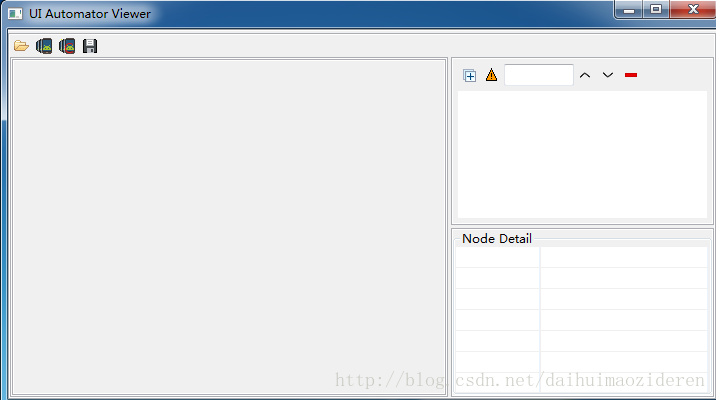

启动界面如下

整个界面分四个区域：
（1）工作栏区（上）
共有4个按钮。从左至右分别用于：打开已保存的布局，获取详细布局，获取简洁布局，保存布局。点击保存，将存储两个文件，一个是图片文件，一个是.uix文件（XML布局结构）
第二按钮（Device Screenshoot uiautomator dump）与第三按钮（Device Screenshoot with Compressed Hierarchy uiautomator dump –compressed）的区别在于，第二按钮把全部布局呈现出来，而第三按钮只呈现有用的控件布局。比如某一 Frame存在，但只有装饰功能，那么点击第三按钮时，可能不被呈现。

（2）截图区（左），显示当前屏幕显示的布局图片
（3）布局区（右上）,已XML树的形式，显示控件布局
（4）控件属性区（右下），当点击某一控件时，将显示控件属性

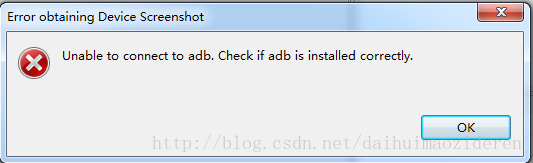

第一次点击Device Screenshoot按钮时，将会报错，显示如下

原因是在于，uiautomatorviewer.bat中，需要知道SDK下的子目录platform-tools的路径，即bat文件中的“%prog_dir%”，因此我们需要修改uiautomatorviewer.bat中最后一行代码，将“%prog_dir%”替换为platform-tools的实际目录。

修改前

call "%java_exe%" "-Djava.ext.dirs=%javaextdirs%" "-Dcom.android.uiautomator.bindir=%prog_dir%" -jar %jarpath% %*

• 1

修改后

call "%java_exe%" "-Djava.ext.dirs=%javaextdirs%" "-Dcom.android.uiautomator.bindir=C:UsersXXXXXAppDataLocalAndroidsdkplatform-tools" -jar %jarpath% %*

• 1

注：其中“XXXXX”为用户名

通过使用UI Automator Viewer，我们可以在没有代码的情况下，查看控件布局，并获取UI的ID，用于之后的脚本编写。

注：Android Studio中可以通过Android Device Monitor 调用UI Automator Viewer。
