Path画直线与弧线

代码地址如下：
http://www.demodashi.com/demo/14754.html

前言

之前讲过Paint和Canvas的基本使用，今天来介绍下Path的使用
涉及内容有：

1. Path画直线路径
2. Path画弧线路径
3. PathView引用说明
4. 项目结构图和效果图

一. Path画直线路径

Path画直线路径的步骤分三步：
第一步：设置path的起点，代码如下：

path.moveTo(float x,float y);//设置path的起点

第二步：设置下一个路径点，代码如下：

path.lineTo(float x,float y);//设置下一个路径点

注意：path的lineTo方法可以不断使用。
第三步：封闭形成闭环，代码如下：

path.close();

注意：第三步的调用不是必须的，只有当你连续LineTo了几条直线以后，想形成一个封闭的空间的时候，可以直接调用此方法，而不用又费力的调用lineTo回到原点。

二. Path画弧线路径

path画弧线的方法常用的有如下几个：

arcTo(RectF oval, float startAngle, float sweepAngle, boolean forceMoveTo)；
arcTo(float left, float top, float right, float bottom, float startAngle, float sweepAngle, boolean forceMoveTo) ；

其实第一个和第二个大同小异，只是第一个是传入一个RectF，而第二个是直接将构造RectF的参数传进去而已。这里以讲解

arcTo(RectF oval, float startAngle, float sweepAngle, boolean forceMoveTo)；

为例，方法很简单，但是理解是个问题。下面着重介绍arcTo方法的几个参数的意义，帮助大家理解。

2.1 RectF oval 参数

书本解释是：生成椭圆的矩形。
这里大家注意一点，如果矩形是长方形，那么生成的是椭圆，如果矩形是正方形的时候，生成的就是圆了。
这里解释让人感觉生硬，不好理解，那么这个RectF和弧线到底啥关系，让我们用代码解释：

        //设置paint
        Paint paint=new Paint();
        paint.setColor(Color.RED);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);
        //设置Path
        Path path=new Path();
        RectF rectF=new RectF();
        rectF.set(340,350,740,550);
        //画矩形
        canvas.drawRect(rectF,paint);

        paint.setColor(Color.BLUE);
        path.arcTo(rectF,0,90,false);
        //画弧线
        canvas.drawPath(path,paint);

效果图如下：

测试矩形画弧线

下面看下，当矩形为正方形的情况：

        //设置paint
        Paint paint=new Paint();
        paint.setColor(Color.RED);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);

        //设置Path
        Path path=new Path();
        RectF rectF=new RectF(340,600,740,1000);
        //画正方形
        canvas.drawRect(rectF,paint);

        //画弧线
        paint.setColor(Color.BLUE);
        path.arcTo(rectF,0,90,false);
        canvas.drawPath(path,paint);

效果图如下：

测试正方形画矩形

由上两个示例不难看出，RectF和弧线的关系是，RectF是弧线所在圆或椭圆的外切矩形，当RectF为长方形的时候，弧线为其内切椭圆上的一段轨迹，当RectF为正方形的时候，弧线为其内切圆上的一段轨迹，也不难推断，弧线所在几何中心或圆心即为RectF的几何中心。

2.2 float startAngle, float sweepAngle 参数

书本解释：
float startAngle：弧开始的角度，以x轴正方向为0度
float sweepAngle：弧持续的弧度
在2.1中，我设置的画弧代码均是：

path.arcTo(rectF,0,90,false);

即 startAngle=0，sweepAngle =90，与上面的书本解释相结合，我们可以这样理解，当弧线切线角度为0°的时候开始画弧，直到当弧线的切线角度为90°的时候，停止画弧。

2.3 boolean forceMoveTo 参数

在Path画图的过程中，除了addXXX系列函数和moveTo()方法外，路径默认都是连贯的。而forceMoveTo 则是设置弧线与画弧线之前的“最后一笔”是否强制不连接。当 forceMoveTo =false 时，表示连接，当 forceMoveTo =true时，表示不连接。
下面以示例说明：
当 forceMoveTo =false时：

        Paint paint=new Paint();
        paint.setColor(Color.GREEN);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);

        Path path=new Path();
        path.moveTo(540,1400);//设置path初始点，模仿画弧前"最后一笔"
        //画弧线
        RectF rectF=new RectF(50,1050,490,1350);
        path.arcTo(rectF,0,90,false);
        canvas.drawPath(path,paint);

效果图：

测试forceMoveTo=false

当 forceMoveTo =true 时：

        Paint paint=new Paint();
        paint.setColor(Color.GREEN);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);

        Path path=new Path();
        path.moveTo(540,1400);//设置path初始点，模仿画弧前"最后一笔"
        //画弧线
        RectF rectF=new RectF(50,1050,490,1350);
        path.arcTo(rectF,0,90,true);
        canvas.drawPath(path,paint);

效果图如下：

测试forceMoveTo=true

2.4 arcTo 方法需要注意的地方

Path的 arcTo 方法是用来画弧线的，不能用来画圆，当你代码如下设置的时候：

path.arcTo(rectf,0,360,true);

时，将无法画出一个圆，因为弧的弧度不能为360°，当你设置的度数大于360°的时候，实际画出的弧度为你设置的度数减去360°得到的度数，例如下面：

        //设置画笔
        Paint paint=new Paint();
        paint.setColor(Color.BLACK);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);
        //设置路径
        Path path=new Path();
        RectF rectF=new RectF(590,1050,1030,1350);
        path.arcTo(rectF,0,400,true);
        canvas.drawPath(path,paint);

效果图如下：

超过360度

三. PathView引用说明

所有的测试代码我都封装到了PathView控件中，下面贴出PathView中主要代码：

        //初始化
        init(canvas);
        //path画直线
        drawLinePath(canvas);
        //Path画弧线
        drawArcPath(canvas);
        //测试画弧线
        drawActPathTest(canvas);

        //测试长方形和弧线的关系
        testOneArcTo(canvas);
        //测试正方形和弧线的关系
        testTwoArcTo(canvas);
//        //测试 forceMoveTo =false
//        testForceMoveTo(canvas,false);
        //测试 forceMoveTo =true
        testForceMoveTo(canvas,true);
        //测试度数超过360
        testMore360(canvas);

PathView在MainActivity对应的activity_main.xml中的引用如下：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.android.testdemo.main.MainActivity">

    <com.android.testdemo.function.PathView
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</android.support.constraint.ConstraintLayout>

四. 项目结构图和效果图

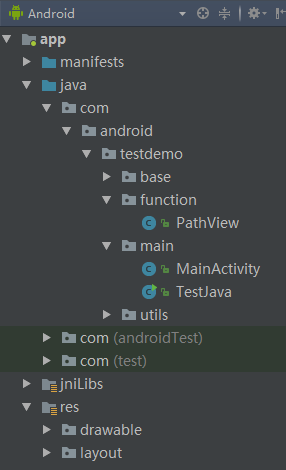

项目结构图

效果图

Path画直线与弧线
