前言

Region，即为区域，它表示的是canvas图层上的某一块封闭的区域。很多时候，我们会利用Region来构造一个图形。
今天要讲的内容有：

1. Region的直接构造方法
2. Region的间接构造方法
3. Region的setPath(Path path, Region clip)方法介绍
4. Region取区域并集
5. Region.Op常量操作Region
6. 项目结构图和效果图

一. Region的直接构造方法

Region有以下构造方法：

public Region(Region region)；//复制一个Region
public Region(Rect r);//通过Rect构建一个Region
public Region(int left, int top, int right, int bottom)；//通过坐标点构建一个region

下面我们试图绘制一个Region，代码如下：

        //设置画笔
        Paint paint=new Paint();
        paint.setColor(getRidColor(R.color.color_0a900a));
        paint.setStyle(Paint.Style.FILL);
        paint.setStrokeWidth(5f);//无描边，设置setStrokeWidth无效

        //构建矩形
        Rect rect=new Rect();
        rect.set(340,50,740,250);
        Region region=new Region(rect);

        //Android还提供了一个RegionIterator来对Region中的所有矩阵进行迭代，
        // 可以使用该类，获得某个Region的所有矩阵
        //通过遍历region中的矩阵，并绘制出来，来绘制region
        RegionIterator iterator=new RegionIterator(region);
       Rect r=new Rect();
        while(iterator.next(r)){
            canvas.drawRect(r,paint);
        }

以上代码值得注意的是，Paint设置的style是FILL，不存在描边的问题，所有设置 stokenWidth无效。
RegionIterator 是Region中所有矩阵的迭代器，我们可以通过遍历region中的矩阵，并绘制出来，来绘制region。
绘制出的Region效果图如下：

由上面的代码可以看出来，Canvas并未提供直接绘制Region的方法，而Region的本意也不是用来绘图的。它的主要作用是来操作图形的，用处理区域间的合并，差集等逻辑关系

二. Region的间接构造方法

Region的间接构造方法主要是通过new一个空的Region，然后结合set相关函数来设置Region。
Region空构造函数：

public Region();

涉及的set函数有：

public void setEmpty()；//设置空
public boolean set(Region region)；
public boolean set(Rect r)；
public boolean set(int left, int top, int right, int bottom)；
public boolean setPath(Path path, Region clip)；

那么要构建一个Region的话，你可以这样：

Region region=new Region();
region.set(340,50,740,250);

值得注意的是，setXXX系列的方法，都会替换掉之前Region中的区域值。
setEmpty()方法是清空Region中的区域。
其他几个方法都好理解，下面着重讲 setPath 方法。

三. Region的setPath(Path path, Region clip)方法介绍

public boolean setPath(Path path, Region clip)；

参数介绍：
Path path：用来构造区域的路径
Region clip：与第一个参数path所构成的路径取交集，并将该交集设为最终区域。
简单的说，就是setPath(Path path, Region clip)方法是将path形成的路径和clip形成的区域取交集，获得一个交集区域。
下面给出setPath方法使用的代码：

        //设置paint
        Paint paint=new Paint();
        paint.setColor(getRidColor(R.color.color_f5cc1d));
        paint.setStyle(Paint.Style.FILL);
        //构造椭圆路径
        Path path=new Path();
        //构建椭圆path
        RectF rectF=new RectF(100,300,980,500);
        path.addOval(rectF,Path.Direction.CCW);//Path.Direction.CCW:逆时针;Path.Direction.CW:顺时针
        //构建Region
        Region region=new Region();
        region.set(540,300,980,500);
        //取path和region的交集
        Region rgn=new Region();
        rgn.setPath(path,region);
        //绘制区域
        drawRegion(canvas,rgn,paint);

效果图如下：

四. Region取区域并集

Region取区域并集的方法如下：

boolean union(Rect r)；

返回的是一个boolean，若为true，则表示并集成功，否则表示失败
示例代码如下：

        //设置画笔
        Paint paint=new Paint();
        paint.setColor(getRidColor(R.color.color_12aef7));
        paint.setStyle(Paint.Style.FILL);
        //设置区域
        Region region=new Region(540,550,980,650);
        region.union(new Rect(490,600,590,700));
        //绘制区域
        drawRegion(canvas,region,paint);

效果图如下：

五.Region.Op常量操作Region

当然，region的操作还有多种，简便的操作，由Region.Op常量控制
Region.Op操作常量有：

Region.Op.INTERSECT  //交集
Region.Op.DIFFERENCE //补集
Region.Op.REPLACE //替换
Region.Op.REVERSE_DIFFERENCE //反转补集
Region.Op.UNION //并集
Region.Op.XOR //异并集

下面给出Region操作交集的示例代码：

        Paint paint=new Paint();
        paint.setColor(Color.BLUE);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);
        //绘制矩形轨迹
        Rect rOne=new Rect(120,750,220,1050);
        Rect rTwo=new Rect(20,850,320,950);
        canvas.drawRect(rOne,paint);
        canvas.drawRect(rTwo,paint);

        Region regionOne=new Region(rOne);
        Region regionTwo=new Region(rTwo);
        regionTwo.op(regionOne,Region.Op.INTERSECT);//交集
        paint.setStyle(Paint.Style.FILL);
        drawRegion(canvas,regionTwo,paint);

效果图如下：

其他几种Region操作情况与此类似，demo中均有详细代码，现在给出自定义控件RegionView的主要逻辑代码：

        //初始化
        init(canvas);
        //直接构建Region
        directbuildRegion(canvas);
        //间接构建Region
        inDirectBuildRegion(canvas);
        //Region的setPath方法求path和region的交集
        pathAndRegionIntersection(canvas);
        //区域取并集
        rectAndRectIntersection(canvas);

        //区域操作
        controOne(canvas);//交集
        controTwo(canvas);//补集
        controThree(canvas);//替换
        controFour(canvas);//反转补集
        controFive(canvas);//并集
        controSix(canvas);//异并集

RegionView在MainActivity对应的activity_main.xml中引用如下：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.android.testdemo.main.MainActivity">

    <com.android.testdemo.function.RegionView
        android:layout_width="match_parent"
        android:layout_height="match_parent" />


</android.support.constraint.ConstraintLayout>

六.项目结构图和效果图

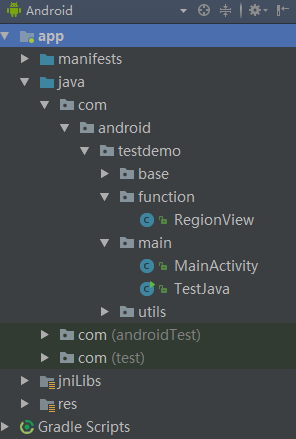

项目结构图

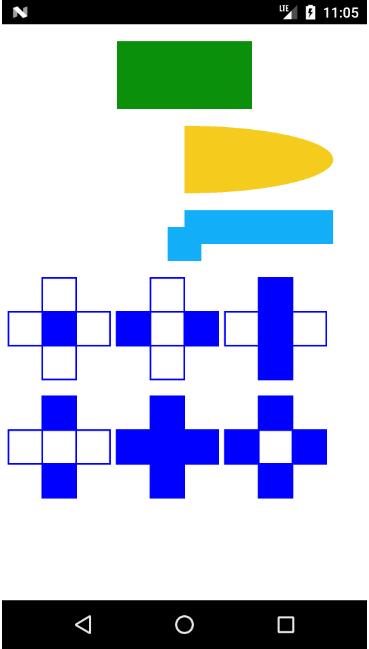

效果图
