小小数据统计（柱状图、折线图、扇形图）

代码地址如下：
http://www.demodashi.com/demo/12012.html

大数据（big data），指无法在一定时间范围内用常规软件工具进行捕捉、管理和处理的数据集合，是需要新处理模式才能具有更强的决策力、洞察发现力和流程优化能力的海量、高增长率和多样化的信息资产。
大数据技术的战略意义不在于掌握庞大的数据信息，而在于对这些含有意义的数据进行专业化处理。换而言之，如果把大数据比作一种产业，那么这种产业实现盈利的关键，在于提高对数据的“加工能力”，通过“加工”实现数据的“增值”。

前言

今年大数据行业火爆异常，大数据的实用点之一在于数据的统计和加工实现数据的“增值”，方便人们从大量的数据统计中得出结论。

对于一个iOS开发程序猿来说不是专门搞大数据开发的，似乎没有多大关系，但后续iOS开发中，各类APP中必然会加入统计表格的形式展示数据，相对于传统的列表形式+各类查询显示，表格形式直观、简洁、通俗易懂，分析更透彻，必然会成为抢手货。

本文介绍一下简易的柱状图、折线图、扇形图三种统计图的制作，希望能帮助到大家

坐标系

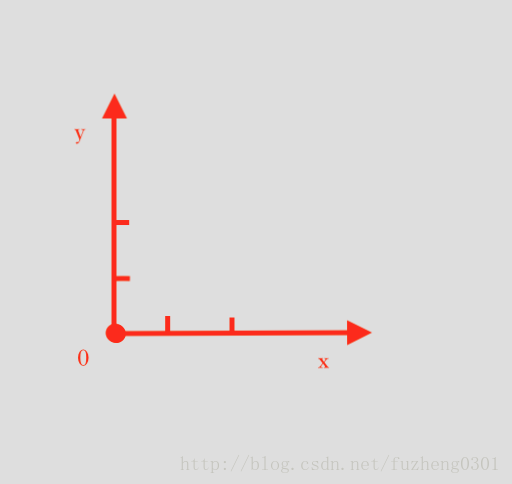

利用CAShapeLayer和UIBezierPath绘制坐标系，坐标系中需要绘制的部分如下图所示：

需要绘制的部分有原点、x坐标轴、y坐标轴、坐标轴末尾的箭头和坐标轴上的标度。需要计算位置和长度，需要根据所在页面的大小计算坐标系的位置和大小。

这里给出代码如下：

CAShapeLayer *layer = [CAShapeLayer layer];
    UIBezierPath *path = [UIBezierPath bezierPath];
    //坐标轴原点
    CGPoint rPoint = CGPointMake(1.3*margin, self.zzHeight-margin);
    //画y轴
    [path moveToPoint:rPoint];
    [path addLineToPoint:CGPointMake(1.3*margin, margin)];
    //画y轴的箭头
    [path moveToPoint:CGPointMake(1.3*margin, margin)];
    [path addLineToPoint:CGPointMake(1.3*margin-5, margin+5)];
    [path moveToPoint:CGPointMake(1.3*margin, margin)];
    [path addLineToPoint:CGPointMake(1.3*margin+5, margin+5)];
    //画x轴
    [path moveToPoint:rPoint];
    [path addLineToPoint:CGPointMake(self.zzWidth-0.8*margin, self.zzHeight-margin)];
    //画x轴的箭头
    [path moveToPoint:CGPointMake(self.zzWidth-0.8*margin, self.zzHeight-margin)];
    [path addLineToPoint:CGPointMake(self.zzWidth-0.8*margin-5, self.zzHeight-margin-5)];
    [path moveToPoint:CGPointMake(self.zzWidth-0.8*margin, self.zzHeight-margin)];
    [path addLineToPoint:CGPointMake(self.zzWidth-0.8*margin-5, self.zzHeight-margin+5)];
    //画x轴上的标度
    for (int i=0; i<x_itemArr.count; i++) {
        [path moveToPoint:CGPointMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1)*(i+1), self.zzHeight-margin)];
        [path addLineToPoint:CGPointMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1)*(i+1), self.zzHeight-margin-3)];
    }
    //画y轴上的标度
    for (int i=0; i<10; i++) {
        [path moveToPoint:CGPointMake(1.3*margin, margin+(self.zzHeight-2*margin)/11*(i+1))];
        [path addLineToPoint:CGPointMake(1.3*margin+3, margin+(self.zzHeight-2*margin)/11*(i+1))];
    }
    layer.path = path.CGPath;
    layer.fillColor = [UIColor clearColor].CGColor;
    layer.strokeColor = [UIColor blackColor].CGColor;
    layer.lineWidth = 2.0;
    [self.layer addSublayer:layer];
    //给y轴加标注
    for (int i=0; i<11; i++) {
        CGFloat yLHeight = (self.zzHeight-2*margin)/11 <= 20 ? (self.zzHeight-2*margin)/11 : 20;
        CGFloat yLWidth = yLHeight*2 >= 25 ? 25 : yLHeight*2;
        CGFloat size = (self.zzHeight-2*margin)/11 <= 20 ? 7 : 12;
        UILabel *lab = [[UILabel alloc] initWithFrame:CGRectMake(1.3*margin-yLWidth-5, margin+(self.zzHeight-2*margin)/11*(10-i+0.5), yLWidth, yLHeight)];
        lab.text = [NSString stringWithFormat:@"%d", 10*i];
        lab.textColor = [UIColor blackColor];
        lab.font = [UIFont boldSystemFontOfSize:size];
        lab.textAlignment = NSTextAlignmentCenter;
        [self addSubview:lab];
    }

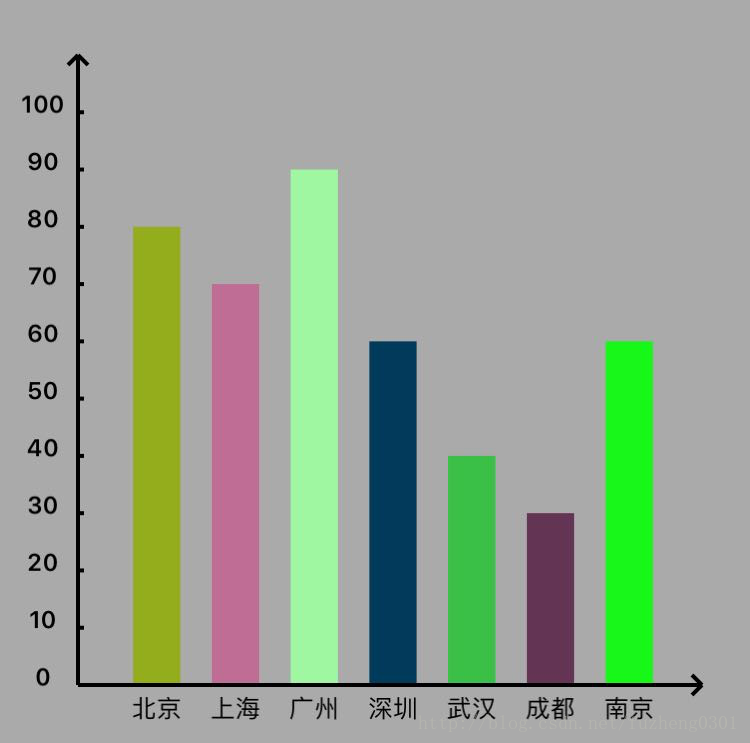

柱状图

在绘制坐标系的基础上，绘制柱状图的原理非常简单，根据x轴的坐标，计算每条柱的高度。

这里需要注意：
提供的数据需要转化为自己设定的y轴的刻度单位计算出的高度。另外，柱状图需要占用x轴的宽度，所以柱子的位置需要好好考虑一下放在x轴的什么位置。

代码如下：

    //画柱状图
    for (int i=0; i<x_itemArr.count; i++) {
        UIBezierPath *path = [UIBezierPath bezierPathWithRect:CGRectMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1)*(i+0.7),     self.zzHeight-margin-(self.zzHeight-2*margin)/11*[y_itemArr[i] floatValue]/10,      0.6*((self.zzWidth-2*margin)/(x_itemArr.count+1)),     (self.zzHeight-2*margin)/11*[y_itemArr[i] floatValue]/10-1)];
        CAShapeLayer *layer = [CAShapeLayer layer];
        layer.path = path.CGPath;
        layer.fillColor = zzRandomColor.CGColor;
        layer.strokeColor = [UIColor clearColor].CGColor;
        [self.layer addSublayer:layer];
    }
    //给x轴加标注
    for (int i=0; i<x_itemArr.count; i++) {
        CGFloat xLWidth = ((self.zzWidth-2*margin)/(x_itemArr.count+1)) <= 25 ? ((self.zzWidth-2*margin)/(x_itemArr.count+1)) : 25;
        UILabel *lab = [[UILabel alloc] initWithFrame:CGRectMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1)*(i+1)-xLWidth/2, self.zzHeight-margin, xLWidth, 20)];
        lab.text = x_itemArr[i];
        lab.textColor = [UIColor blackColor];
        lab.adjustsFontSizeToFitWidth = YES;
        lab.textAlignment = NSTextAlignmentCenter;
        [self addSubview:lab];
    }

折线图

在坐标系的基础上，计算绘制对应y轴上的点，然后从第一个点开始，依次连接到最后一个点，可以直线连接，或者用贝塞尔曲线绘制，具体看实际情况实现。

代码如下：

    //开始点
    CGPoint startPoint = CGPointMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1), self.zzHeight-margin-(self.zzHeight-2*margin)/11*[y_itemArr[0] floatValue]/10);
    //结束点
    CGPoint endPoint;
    for (int i=0; i<x_itemArr.count; i++) {
        endPoint = CGPointMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1)*(i+1), self.zzHeight-margin-(self.zzHeight-2*margin)/11*[y_itemArr[i] floatValue]/10);
        UIBezierPath *path = [UIBezierPath bezierPath];
        [path moveToPoint:startPoint];
        [path addArcWithCenter:endPoint radius:1.5 startAngle:0 endAngle:2*M_PI clockwise:YES];
        [path addLineToPoint:endPoint];
        //绘制连线
        CAShapeLayer *layer = [CAShapeLayer layer];
        layer.path = path.CGPath;
        layer.strokeColor = [UIColor redColor].CGColor;
        layer.lineWidth = 1.0;
        [self.layer addSublayer:layer];
        //绘制点
        CAShapeLayer *layer1 = [CAShapeLayer layer];
        layer1.frame = CGRectMake(endPoint.x-2, endPoint.y-2, 4, 4);
        layer1.backgroundColor = [UIColor blackColor].CGColor;
        [self.layer addSublayer:layer1];
        //绘制虚线
        CAShapeLayer *shapeLayer = [CAShapeLayer layer];
    [shapeLayer setStrokeColor:[UIColor blackColor].CGColor];
    [shapeLayer setLineWidth:1];
    [shapeLayer setLineJoin:kCALineJoinRound];
    //设置虚线的线宽及间距
    [shapeLayer setLineDashPattern:[NSArray arrayWithObjects:[NSNumber numberWithInt:2], [NSNumber numberWithInt:3], nil]];
    //创建虚线绘制路径
    CGMutablePathRef path = CGPathCreateMutable();
    //设置y轴方向的虚线
    CGPathMoveToPoint(path, NULL, point.x, point.y);
    CGPathAddLineToPoint(path, NULL, point.x, self.zzHeight-margin);
    //设置x轴方向的虚线
    CGPathMoveToPoint(path, NULL, point.x, point.y);
    CGPathAddLineToPoint(path, NULL, 1.3*margin, point.y);
    //设置虚线绘制路径
    [shapeLayer setPath:path];
    CGPathRelease(path);
    [self.layer addSublayer:shapeLayer];
        startPoint = endPoint;
    }
    //给x轴加标注
    for (int i=0; i<x_itemArr.count; i++) {
        CGFloat xLWidth = ((self.zzWidth-2*margin)/(x_itemArr.count+1)) <= 25 ? ((self.zzWidth-2*margin)/(x_itemArr.count+1)) : 25;
        UILabel *lab = [[UILabel alloc] initWithFrame:CGRectMake(1.3*margin+(self.zzWidth-2*margin)/(x_itemArr.count+1)*(i+1)-xLWidth/2, self.zzHeight-margin, xLWidth, 20)];
        lab.text = x_itemArr[i];
        lab.textColor = [UIColor blackColor];
        lab.adjustsFontSizeToFitWidth = YES;
        lab.textAlignment = NSTextAlignmentCenter;
        [self addSubview:lab];
    }

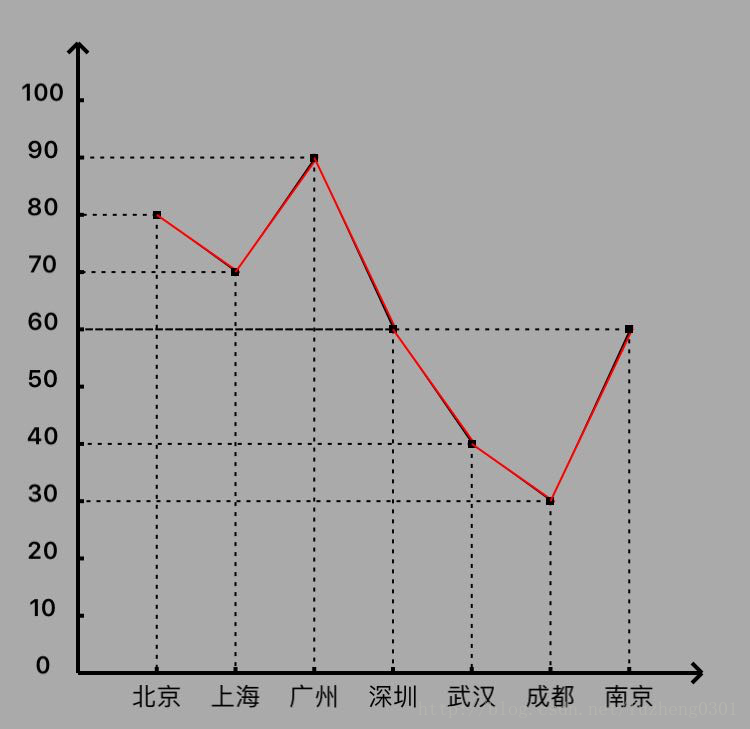

效果图如下：

扇形图

扇形图制作需要首先计算每一条数据占数据总和的百分比，然后以页面中心点为中心，指定半径，开始画扇形，每条数据对应一个扇形，起点半径每次都不一样，知道最后一条数据画完，可以正好得到一个整圆。

代码如下：

CGPoint yPoint = CGPointMake(self.zzWidth/2, self.zzHeight/2);
    CGFloat startAngle = 0;
    CGFloat endAngle;
    float r = self.zzHeight/3;
    //求和
    float sum=0;
    for (NSString *str in y_itemArr) {
        sum += [str floatValue];
    }
    for (int i=0; i<x_itemArr.count; i++) {
        //求每一个的占比
        float zhanbi = [y_itemArr[i] floatValue]/sum;
        endAngle = startAngle + zhanbi*2*M_PI;
        CAShapeLayer *layer = [CAShapeLayer layer];
        UIBezierPath *path = [UIBezierPath bezierPathWithArcCenter:yPoint radius:r startAngle:startAngle endAngle:endAngle clockwise:YES];
        [path addLineToPoint:yPoint];
        [path closePath];
        CGFloat bLWidth = self.zzHeight/6+5 >= 45 ? 40 : self.zzHeight/6;
        CGFloat size = self.zzHeight/6+5 >= 45 ? 9 : 5;
        CGFloat lab_x = yPoint.x + (r + bLWidth/2) * cos((startAngle + (endAngle - startAngle)/2)) - bLWidth/2;
        CGFloat lab_y = yPoint.y + (r + bLWidth*3/8) * sin((startAngle + (endAngle - startAngle)/2)) - bLWidth*3/8;
        UILabel *lab = [[UILabel alloc] initWithFrame:CGRectMake(lab_x, lab_y, bLWidth, bLWidth*3/4)];
        lab.text = [NSString stringWithFormat:@"%@
%.2f%@",x_itemArr[i],zhanbi*100,@"%"];
        lab.textColor = [UIColor blackColor];
        lab.numberOfLines = 0;
        lab.font = [UIFont boldSystemFontOfSize:size];
        lab.textAlignment = NSTextAlignmentCenter;
        [self addSubview:lab];
        layer.path = path.CGPath;
        layer.fillColor = zzRandomColor.CGColor;
        layer.strokeColor = [UIColor clearColor].CGColor;
        [self.layer addSublayer:layer];
        startAngle = endAngle;
    }

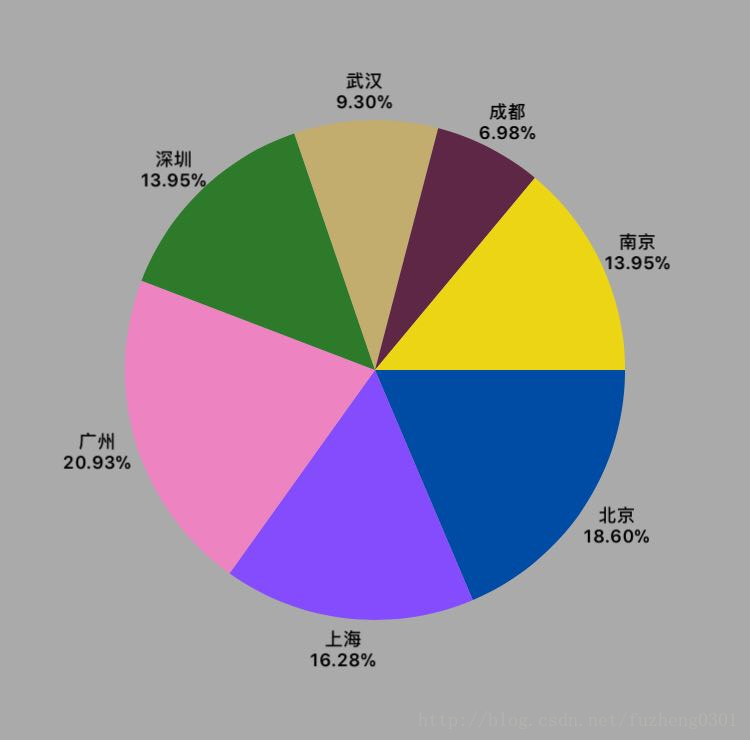

效果图如下：

文件目录截图

尾声

简易的三种画法，仅用于展示数据，封装类和Demo已经上传到了GitHub上，希望能给大家带来帮助，也希望能看到大神的更精彩的分享。
