知识图谱可视化

代码地址如下：
http://www.demodashi.com/demo/13181.html

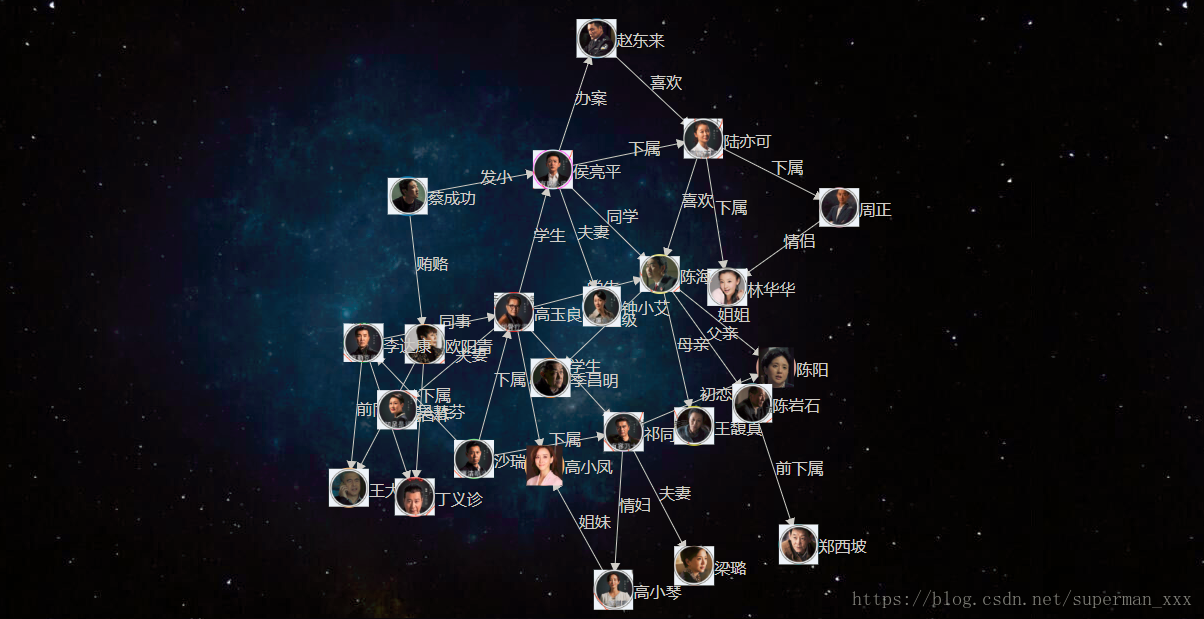

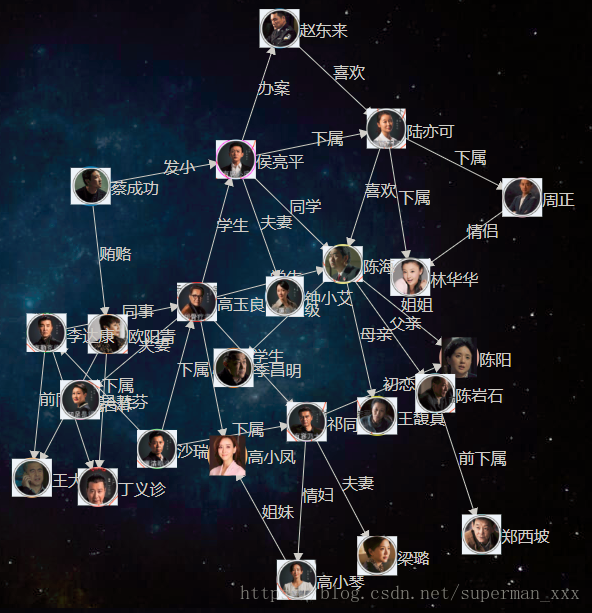

人物关系知识图谱

一、背景

将结构化数据通过关系预处理程序处理为图数据库可以查询的数据，示例是将其中一部分（人物关系数据）可视化表示。

二、用到的技术

技术点：图数据库Neo4j，d3.js，java，css，spring boot
开发工具：IDEA专业版（可找学生账号注册免费使用一年，社区版不支持WEB开发）

三、项目结构以及代码实现过程

实现思路这样：
1，先定义基础的展示页面index.html
2、完成画图js(graph.js)
3，提供一个基础的拿数据接口加载测试绘图数据和绘图需要的数据（例如节点选中之后的小图标加载）
4、页面从数据接口请求数据之后，调用绘图JS在页面完成画图操作（请求数据的接口可以很方便的改为从图数据库拿取数据进行展示）

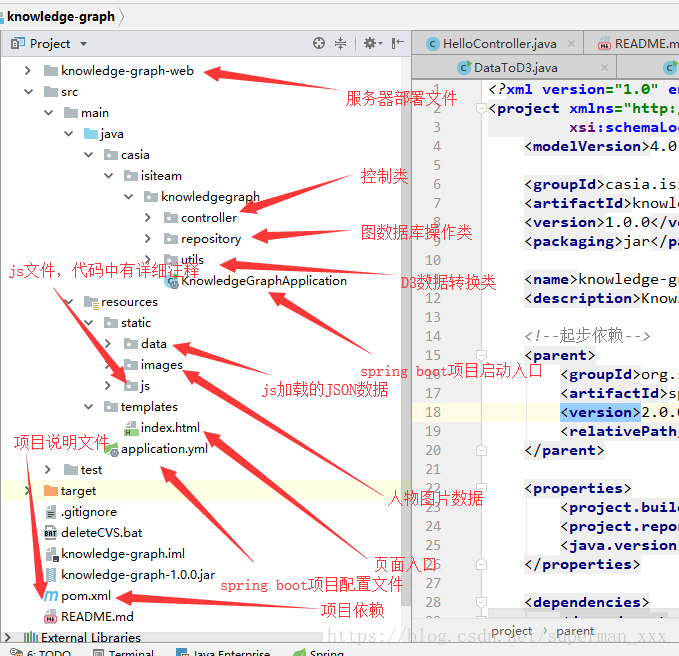

主要文件目录说明：

1、data目录
bg.jpg可视化背景图片数据
CircularPartition.json节点圆形分区图工具栏需要加载的数据
test.json可视化需要展示的数据格式

2、images
此目录存储节点属性图片数据

3、js
d3.js version-3.2.8

4、src
JS以及其它HTML等源码

5、index.html
知识图谱可视化入口文件

6、拿数据接口
通过数据Type id加载圆形分区图数据和测试知识图谱构图数据（type等于1加载圆形分区数据，type是等于2加载测试知识图谱展示数据）
GET:http://localhost:7476/knowledge-graph/hello/dataSource/type/{id}

做图过程（graph.js）：

// 定义画布 （radius是鼠标点击生成圆形分区图的半径）
var width = 1345, height = 750, color = d3.scale.category20();
var svg = d3.select("body")
    .append("svg")
    .attr("id", "svgGraph")
    .attr("width", width)
    .attr("height", height)
    .append("g")
    .attr("id", "svgOne")
    .call(d3.behavior.zoom() // 自动创建事件侦听器
        .scaleExtent([0.1, 10]) // 缩放允许的级数
        .on("zoom", zoom)
    )
    .on("dblclick.zoom", null); // remove双击缩放

// 实时获取SVG画布坐标
function printPosition() {
    var position = d3.mouse(svg.node());
    return position;
}

// 缩放函数
function zoom() {
    // translate变换矢量（使用二元组标识）scale当前尺度的数字
    svg.attr("transform", "translate(" + d3.event.translate + ")scale(" + d3.event.scale + ")"); // 画布缩放与移动
    // svg.attr("transform", "scale(" + d3.event.scale + ")"); // 画布缩放
}

// 设置连线箭头属性
function setMarkers() {
    svg.append("g")
        .attr("id", "lineAndText")
        .selectAll("marker")
        .data(edges)
        .enter()
        .append("marker")
        .attr("id", function (d) {
            return d.id;
        })
        .attr("viewBox", "0 -5 10 10") // 坐标系的区域
        .attr("class", "arrow")
        .attr("refX", 27) // refX,refY在viewBox内的基准点，绘制时此点在直线端点上（要注意大小写）
        .attr("refY", 0)
        .attr("markerWidth", 10) // 标识的大小
        .attr("markerHeight", 18) // 标识的大小
        .attr("markerUnits", "userSpaceOnUse") // 标识大小的基准，有两个值：strokeWidth（线的宽度）和userSpaceOnUse（图形最前端的大小）
        .attr("orient", "auto") // 绘制方向，可设定为：auto（自动确认方向）和 角度值
        .append("path")
        .attr("d", "M0,-5L10,0L0,5")
        .attr("fill", "#ccc");
}

// 添加连线
function add_edges() {
    setMarkers(); // 设置连线箭头属性
    var svg_edges = svg.select("#lineAndText")
        .selectAll("line")
        .data(edges)
        .enter()
        .append("line")
        .attr("id", function (d) {
            return d.id;
        })
        .style("stroke", "#ccc")
        .style("stroke_width", 1)
        .attr("marker-end", function (d) {
            return "url(#" + d.id + ")";
        })
        .attr("stroke", "#999")
        .on("mouseover", function (d) { // 鼠标选中时触发
            mouseSelectLine(d);
            addToolTip(d); //添加提示框的div
        })
        .on("mouseout", function () {
            d3.select("#relation").remove();
            d3.select("#tooltip").remove();
        });
    return svg_edges;
}

// 求直线与圆的交点
// 函数参数说明:cx:圆X轴坐标 cy:圆y轴坐标  r:圆半径 stx:起点直线的X轴坐标 sty:起点直线的轴坐标 edx:终点直线的X轴坐标 edy:终点直线的Y轴坐标
// 返回值:交点坐标(x,y)
function getPoint(cx, cy, r, stx, sty, edx, edy) {
    // 求直线
    var k = (edy - sty) / (edx - stx);
    var b = edy - k * edx;
    //列方程
    var x1, y1, x2, y2;
    var c = cx * cx + (b - cy) * (b - cy) - r * r;
    var a = (1 + k * k);
    var b1 = (2 * cx - 2 * k * (b - cy));

    var tmp = Math.sqrt(b1 * b1 - 4 * a * c);
    x1 = (b1 + tmp) / (2 * a);
    y1 = k * x1 + b;
    x2 = (b1 - tmp) / (2 * a);
    y2 = k * x2 + b;

    // 过滤距离最近的坐标
    var p = {};

    function lineIf(lx, ly, lxx, lyy) {
        var d = Math.sqrt((lx - lxx) * (lx - lxx) + (ly - lyy) * (ly - lyy));
        return d;
    }

    if (cx != stx) { // stx, sty
        var d1 = lineIf(x1, y1, stx, sty);
        var d2 = lineIf(x2, y2, stx, sty);
        if (d1 < d2) {
            p.x = x1;
            p.y = y1;
        } else {
            p.x = x2;
            p.y = y2;
        }
    } else { // edx, edy
        var d1 = lineIf(x1, y1, edx, edy);
        var d2 = lineIf(x2, y2, edx, edy);
        if (d1 < d2) {
            p.x = x1;
            p.y = y1;
        } else {
            p.x = x2;
            p.y = y2;
        }
    }
    return p;
}

// 鼠标选中关系添加显示效果
function mouseSelectLine(d) {
    var p1 = getPoint(d.source.x, d.source.y, 20, d.source.x, d.source.y, d.target.x, d.target.y);
    var p2 = getPoint(d.target.x, d.target.y, 20, d.source.x, d.source.y, d.target.x, d.target.y);
    var json = [p1, p2];
    //构造默认线性生成器
    var line = d3.svg.line()
        .x(function (d) { //指定x存取器为：取每个数据元素的x属性的值
            return d.x;
        })
        .y(function (d) { //指定y存取器为：取每个数据元素的y属性的值
            return d.y;
        });
    svg.append('path')
        .attr({
            "d": function () { //生成路径数据
                return line(json);
            },
            "id": "relation"
        })
        .style({
            "stroke": "#87CEFA",  //path颜色
            "stroke-width": 6 //path粗细
        });
}

// 添加节点
function add_nodes() {
    var svg_nodes = svg.append("g")
        .attr("id", "circleAndText")
        .selectAll("circle")
        .data(nodes)
        .enter()
        .append("g")
        .call(force.drag().on("dragstart", function (d) {
                d3.select("#eee").remove(); // 删除节点扇形
                d3.select("#sel").remove(); // 删除节点选中
                d3.event.sourceEvent.stopPropagation(); // 画布拖动与节点拖动分离
                d3.select(this).attr("r", 20 * 2);
            })
                .on("dragend", function (d) {
                    d3.select("#eee").remove(); // 删除节点扇形
                    d3.select("#sel").remove(); // 删除节点选中
                    d.fixed = true; // 拖动结束后节点固定
                    d3.select(this).attr("r", 20);
                })
        )
        .on("click", function (d) { // 鼠标点击时触发
            // 在当前节点处画三页扇形
            d3.select("#eee").remove();
            drawCirclePartition(d);
        })
        .on("mouseover", function (d) { // 光标放在某元素上s
            mouseSelect(d); // 鼠标选中效果
            addToolTip(d); //添加提示框的div
        })
        .on("mouseout", function (d) {
            d3.select("#sel").remove(); // 删除节点选中
            d3.select("#tooltip").remove();
            d3.select("#tooltipCir").remove();
        });
    svg_nodes.append("circle")
        .attr("id", function (d) {
            return d.index;
        })
        .attr("r", 20)
        .attr("fill", function (d, i) {
            return color(i);
        });
    svg_nodes.append("image")
        .attr("class", "circle")
        .attr("xlink:href", function (d) {
            var img = d.image;
            if (img != undefined) {
                return "http://222.216.195.154:7476/knowledge-graph/path/images/" + d.image
            } else {
                return null;
            }
        })
        .attr("x", "-20px")
        .attr("y", "-20px")
        .attr("width", "40px")
        .attr("height", "40px");
    svg_nodes.append("svg:text")
        .style("fill", "#ccc")
        .attr("dx", 20)
        .attr("dy", 8)
        .text(function (d) {
            return d.name
        });
    return svg_nodes;
}

//添加提示框的div
function addToolTip(d) {
    var htmlStr;
    if (d.source && d.target && d.type) {
        htmlStr = "name:" + d.type + "<br/>";
    } else {
        htmlStr = "id:" + d.id + "<br/>" + "name:" + d.name + "<br/>";
    }
    var position = printPosition(d);
    var tooltip = d3.select("body").append("div")
        .attr("class", "tooltip") //用于css设置类样式
        .attr("opacity", 0.0)
        .attr("id", "tooltip");
    htmlStr = htmlStr + "locx:" + position[0] + "<br/>" + "locy:" + position[1] + "<br/>";
    if (d.image != undefined) {
        htmlStr = htmlStr + "<img src="http://222.216.195.154:7476/knowledge-graph/path/images/" + d.image + "" height="100" width="100" />";
    }
    tooltip.html(htmlStr)
        .style("left", (d3.event.pageX) + "px")
        .style("top", (d3.event.pageY + 20) + "px")
        .style("opacity", 0.75);
}
function addToolTipCir(d) {
    var htmlStr;
    if (d.name == "☿") {
        htmlStr = "notes:解锁当前节点<br/>";
    }
    if (d.name == "✂") {
        htmlStr = "notes:裁剪当前节点与关系<br/>";
    }
    if (d.name == "✠") {
        htmlStr = "notes:拓展当前节点与关系<br/>";
    }
    if (d.name == "◎") {
        htmlStr = "notes:释放所有锁定的节点<br/>";
    }
    if (d.name == "오") {
        htmlStr = "notes:锁定所有节点<br/>";
    }
    var tooltip = d3.select("body").append("div")
        .attr("class", "tooltip") //用于css设置类样式
        .attr("opacity", 0.0)
        .attr("id", "tooltipCir");
    tooltip.html(htmlStr)
        .style("left", (d3.event.pageX) + "px")
        .style("top", (d3.event.pageY + 20) + "px")
        .style("opacity", 0.75);
}

// 生成圆弧需要的角度数据
var arcDataTemp = [{startAngle: 0, endAngle: 2 * Math.PI}];
var arc_temp = d3.svg.arc().outerRadius(26).innerRadius(20);

// 鼠标选中节点添加显示效果
var svg_selectNode;

function mouseSelect(d) {
    svg_selectNode = svg.append("g")
        .attr("id", "sel")
        .attr("transform", "translate(" + d.x + "," + d.y + ")")
        .selectAll("path.arc")
        .data(arcDataTemp)
        .enter()
        .append("path")
        .attr("fill", "#87CEFA")
        .attr("d", function (d, i) {
            return arc_temp(d, i);
        });
}

// 全局停止力作用之间的影响
function stopForce() {
    for (var i = 0; i < nodes.length; i++) {
        var obj = nodes[i];
        obj.fixed = true;
    }
}

// 全局开始力作用之间的影响
function startForce() {
    for (var i = 0; i < nodes.length; i++) {
        var obj = nodes[i];
        obj.fixed = false;
    }
    force.resume();
}

var nodesMark = [], edgesMark = [], indexNodeMark = []; // 缓存中所有已加载的数据标记
// 节点添加圆形分区（添加三页扇形）
function drawCirclePartition(d) {
    // 圆形分区布局（数据转换）
    var radius = 40;
    var partition = d3.layout.partition()
        .sort(null)
        .size([2 * Math.PI, radius * radius]) // 第一个值域时2 PI，第二个值时圆半径的平方
        .value(function (d) {
            return 1;
        });

    // 绘制圆形分区图
    // 如果以圆形的形式来转换数据那么d.x和d.y分别代表圆弧的绕圆心
    // 方向的起始位置和由圆心向外的起始位置d.dx和d.dy分别代表各自的宽度
    var arc = d3.svg.arc()
        .startAngle(function (d) {
            return d.x;
        })
        .endAngle(function (d) {
            return d.x + d.dx;
        })
        .innerRadius(function (d) {
            return 26;
        })
        .outerRadius(function (d) {
            return 80;
        });
    var circlePart = partition.nodes(dataCirclePartition);

    // "☿" 释放固定的节点
    function releaseNode() {
        d.fixed = false;
        // force.start(); // 开启或恢复结点间的位置影响
        force.resume();
    }

    // "✂" 删除当前节点以及当前节点到其它节点之间的关系
    function removeNode() {
        var newNodes = [];
        for (var i = 0; i < nodes.length; i++) {
            var obj = nodes[i];
            if (obj.id != d.id) {
                newNodes.push(obj);
            }
        }
        var newedges = [];
        for (var i = 0; i < edges.length; i++) {
            var obj = edges[i];
            if ((d.index != obj.source.index) && (d.index != obj.target.index)) {
                newedges.push(obj);
            }
        }
        nodes = newNodes;
        edges = newedges;

        var nIndex = function (d) {
            return d.index;
        };
        var lIndex = function (d) {
            return d.id;
        };
        // 通过添加'g'元素分组删除
        svg.select("#circleAndText").selectAll("circle")
            .data(nodes, nIndex)
            .exit()
            .remove();
        svg.select("#circleAndText").selectAll("image")
            .data(nodes, nIndex)
            .exit()
            .remove();
        svg.select("#circleAndText").selectAll("text")
            .data(nodes, nIndex)
            .exit()
            .remove();
        svg.select("#lineAndText").selectAll("line")
            .data(edges, lIndex)
            .exit()
            .remove();
        svg.select("#lineAndText").selectAll("text")
            .data(edges, lIndex)
            .exit()
            .remove();
    }

    // 扩展当前节点，距离为1
    // 1.从rawData(rawNodes/rawEdges)中找出当前节点需要扩展的节点与关系数据
    // 2.拿出需要扩展的数据到node/edges中去除已经绑定图形元素的数据
    // 3.将过滤出的未绑定图形元素需要扩展的数据重新调用构图方法进行构图
    // 添加从服务器实时加载数据的功能：基本思想与1~3类似
    function extendNode() {
        var index = d.index;
        var arrEdges = [], arrIndex = [], arrNodes = [];
        for (var i = 0; i < rawEdges.length; i++) {
            if ((index == rawEdges[i].source.index) || (index == rawEdges[i].target.index)) {
                arrEdges.push(rawEdges[i]);
                if (index != rawEdges[i].source.index) {
                    arrIndex.push(rawEdges[i].source.index);
                } else if (index != rawEdges[i].target.index) {
                    arrIndex.push(rawEdges[i].target.index);
                }
            }
            edgesMark.push(rawEdges[i].id);
        }
        for (var i = 0; i < rawNodes.length; i++) {
            for (var j = 0; j < arrIndex.length; j++) {
                var obj = arrIndex[j];
                if (rawNodes[i].index == obj) {
                    arrNodes.push(rawNodes[i]);
                }
            }
            nodesMark.push(rawNodes[i].id);
            indexNodeMark.push(rawNodes[i].index);
        }
        // nodes.push(arrNodes);
        // edges.push(arrEdges);
        var nodesRemoveIndex = [];
        for (var i = 0; i < arrNodes.length; i++) {
            var obj = arrNodes[i];
            for (var j = 0; j < nodes.length; j++) {
                var obj2 = nodes[j];
                if (obj.index == obj2.index) {
                    nodesRemoveIndex.push(i);
                }
            }
        }
        var edgesRemoveIndex = [];
        for (var i = 0; i < arrEdges.length; i++) {
            var obj = arrEdges[i];
            for (var j = 0; j < edges.length; j++) {
                var obj2 = edges[j];
                if (obj.id == obj2.id) {
                    edgesRemoveIndex.push(obj.id);
                }
            }
        }
        var coverNodes = [];
        for (var i = 0; i < arrNodes.length; i++) {
            var obj = arrNodes[i];
            if (!isInArray(nodesRemoveIndex, i)) {
                nodes.push(obj);
                coverNodes.push(obj);
            }
        }
        var coverEdges = [];
        for (var i = 0; i < arrEdges.length; i++) {
            var obj = arrEdges[i];
            if (!isInArray(edgesRemoveIndex, obj.id)) {
                edges.push(obj);
                coverEdges.push(obj);
            }
        }
        // console.log("找出需要扩展的数据");
        // console.log(arrEdges);
        // console.log(arrNodes);

        // console.log("添加到原始需要绑定图形元素的数据集集合/与rawNodes,rawEdges服务器加载的原始数据保持区分");
        // console.log(nodes);
        // console.log(edges);

        // 添加从服务器请求扩展数据
        // var url = "http://222.216.195.154:7476/knowledge-graph/hello/dataSource/node/extend/" + d.id + "";
        // d3.json(url, function (error, json) { // 服务器加载知识图谱数据
        //     if (error) {
        //         return console.warn(error);
        //     }
        //     console.log("从服务器请求的扩展数据：");
        //     var serverNodes = json.nodes;
        //     var serverEdges = json.links;
        //     console.log(serverNodes);
        //     console.log(serverEdges);
        //     console.log(nodesMark);
        //     console.log(edgesMark);
        //     // 重新设置INDEX
        //     var maxIndex = Math.max.apply(null, indexNodeMark);
        //     console.log("MAX:" + maxIndex);
        //
        //     for (var i = 0; i < serverNodes.length; i++) {
        //         if (!isInArray(nodesMark, serverNodes[i].id)) {
        //             serverNodes[i].index = maxIndex + 1
        //             maxIndex = maxIndex + 1;
        //             nodes.concat(serverNodes[i]);
        //             console.log(serverNodes[i]);
        //         }
        //     }
        //     for (var i = 0; i < serverEdges.length; i++) {
        //         if (!isInArray(edgesMark, serverEdges[i].id)) {
        //             edges.concat(serverEdges);
        //             console.log(serverEdges[i]);
        //         }
        //     }
        //     console.log("服务器加载并且合并之后的数据：");
        //     console.log(nodes);
        //     console.log(edges);
        //     d3.select("#svgGraph").select("#svgOne").selectAll("*").remove(); // 清空SVG中的内容
        //     buildGraph();
        // });

        d3.select("#svgGraph").select("#svgOne").selectAll("*").remove(); // 清空SVG中的内容
        buildGraph();
    }

    var arcs = svg.append("g")
        .attr("id", "eee")
        .attr("transform", "translate(" + d.x + "," + d.y + ")")
        .selectAll("g")
        .data(circlePart)
        .enter()
        .append("g")
        .on("click", function (d) { // 圆形分区绑定Click事件
            if (d.name == "☿") {
                releaseNode();
            }
            if (d.name == "✂") {
                removeNode();
            }
            if (d.name == "✠") {
                extendNode();
            }
            if (d.name == "◎") {
                startForce();
            }
            if (d.name == "오") {
                stopForce();
            }
            d3.select("#eee").remove();
            d3.select("#tooltipCir").remove();
        });
    arcs.append("path")
        .attr("display", function (d) {
            return d.depth ? null : "none"; // hide inner ring
        })
        .attr("d", arc)
        .style("stroke", "#fff")
        .style("fill", "#A9A9A9")
        .on("mouseover", function (d) {
            d3.select(this).style("fill", "#747680");
            addToolTipCir(d); //添加提示框的div
        })
        .on("mouseout", function () {
            d3.select("#tooltipCir").remove();
            d3.select(this).transition()
                .duration(200)
                .style("fill", "#ccc")
            var array = printPosition();
            var distance = Math.sqrt(Math.pow((d.x - array[0]), 2) + Math.pow((d.y - array[1]), 2));
            if (distance > 80) {
                d3.select("#eee").remove(); // 删除节点扇形
            }
        });
    arcs.append("text")
        .style("font-size", "16px")
        .style("font-family", "simsun")
        .style("fill", "white")
        .attr("text-anchor", "middle")
        .attr("transform", function (d, i) {
            // 平移和旋转
            var r = 0;
            if ((d.x + d.dx / 2) / Math.PI * 180 < 180) // 0-180度以内的
                r = 180 * ((d.x + d.dx / 2 - Math.PI / 2) / Math.PI);
            else // 180-360度
                r = 180 * ((d.x + d.dx / 2 + Math.PI / 2) / Math.PI);
            return "translate(" + arc.centroid(d) + ")" + "rotate(" + r + ")";
        })
        .text(function (d) {
            return d.name;
        });
    return arcs;
}

// 添加描述关系文字
function add_text_edges() {
    var svg_text_edges = svg.select("#lineAndText")
        .selectAll("line.text")
        .data(edges)
        .enter()
        .append("text")
        .attr("id", function (d) {
            return d.id;
        })
        .style("fill", "#ccc")
        .attr("x", function (d) {
            return (d.source.x + d.target.x) / 2
        })
        .attr("y", function (d) {
            return (d.source.y + d.target.y) / 2
        })
        .text(function (d) {
            return d.type;
        })
        .on("mouseover", function (d) { // 鼠标选中时触发
            mouseSelectLine(d);
            addToolTip(d); //添加提示框的div
        })
        .on("mouseout", function () {
            d3.select("#relation").remove();
            d3.select("#tooltip").remove();
        })
        .on("click", function () {

        });
    return svg_text_edges;
}

// 对于每一个时间间隔进行更新
function refresh() {
    force.on("tick", function () { // 对于每一个时间间隔
        // 更新连线坐标·
        svg_edges.attr("x1", function (d) {
            return d.source.x;
        })
            .attr("y1", function (d) {
                return d.source.y;
            })
            .attr("x2", function (d) {
                return d.target.x;
            })
            .attr("y2", function (d) {
                return d.target.y;
            });
        // 更新节点以及文字坐标
        svg_nodes.attr("transform", function (d) {
            return "translate(" + d.x + "," + d.y + ")";
        });
        // 更新关系文字坐标
        svg_text_edges.attr("x", function (d) {
            return (d.source.x + d.target.x) / 2
        })
            .attr("y", function (d) {
                return (d.source.y + d.target.y) / 2
            });
    });
}

var force, nodes = [], edges = [], rawNodes, rawEdges, mapNodes = new Map(); // 构建知识图谱需要操作的数据 (rawNodes, rawEdges将加载的原始构图数据缓存一份)
// 知识图谱可视化构建
function graph(data) {

    // 先清空布局中的图形元素
    // d3.select("#svgGraph").select("#svgOne").selectAll("*").remove();
    // var serverD = data.nodes;
    // var serverE = data.links;

    // 去除NODES中重复的节点，如果有节点重复即将EDGES中的数据重新设置source值和target值
    // serverD,serverE,nodes,edges

    // var filterServerD = [];
    // for (var i = 0; i < serverD.length; i++) {
    //     if (!isInArray(nodesIndexId, serverD[i].id)) {
    //         filterServerD.push(serverD[i]);
    //     }
    // }
    // 去重之后重新调整filterServerD的NODE index值

    // mapNodes.forEach(function (value, key) {
    //     console.log(value);
    //     console.log(key);
    //    if (isInArray(nodesIndexId,key)){
    //
    //    }
    // });
    // recordNodesIndex(serverD);
    // console.log(nodesIndexValue);

    // 多数组连接
    // nodes = nodes.concat(data.nodes);
    // edges = edges.concat(data.links);
    // console.log(nodes);
    // console.log(edges);
    // rawNodes = nodes;
    // rawEdges = edges;
    // // 定义力布局（数据转换）
    // force = d3.layout.force()
    //     .nodes(nodes) // 指定节点数组
    //     .links(edges) // 指定连线数组
    //     .size([width, height]) // 指定范围
    //     .linkDistance(150) // 指定连线长度
    //     // .gravity(0.02) // 设置引力避免跃出布局
    //     .friction(0.9) // 设置摩擦力速度衰减
    //     .charge(-400); // 相互之间的作用力
    // force.start(); // 开始作用
    // buildGraph();
}

var svg_edges, svg_nodes, svg_text_edges; // 需要动态更新的函数(dynamic update function)
// Strat build Knowledge Graph/Vault

function buildGraph() {
    console.log("开始构建可视化知识图谱：");
    console.log(nodes);
    console.log(edges);
    svg_edges = add_edges(); // 添加连线与箭头
    svg_nodes = add_nodes(); // 添加节点与文字
    svg_text_edges = add_text_edges(); // 添加描述关系的文字
    refresh();  // 对于每一个时间间隔进行更新
    force.resume(); // 必须添加否则图形元素更新不及时
}

// 服务器加载数据
var dataCirclePartition;

function load() {
    d3.json("http://222.216.195.154:7476/knowledge-graph/hello/dataSource/type/1", function (error, root) { // 服务器加载节点圆形分区数据
        if (error) {
            return console.warn(error);
        }
        dataCirclePartition = root;
    });
    d3.json("http://222.216.195.154:7476/knowledge-graph/hello/dataSource/type/2", function (error, json) { // 服务器加载知识图谱数据
        if (error) {
            return console.warn(error);
        }
        console.log("初始加载：");
        console.log(json.nodes);
        console.log(json.links);
        graph(json);
    });
    // d3.json("http://222.216.195.154:7476/knowledge-graph/hello/dataSource/node/extend/99817", function (error, json) { // 服务器加载知识图谱数据
    //     if (error) {
    //         return console.warn(error);
    //     }
    //     console.log("初始加载：");
    //     console.log(json);
    //     graph(json);
    // });
}

// 初始化图数据库配置信息
startNeo4j();

// 执行知识图谱数据可视化
load();

// 传入NODE ID与NODE INDEX,节点的INDEX与构图时数据加载的顺序密切相关
function loadById(id, maxNodeIndex, nodesIdList) {
    // var para = ["id:" + id, "maxNodeIndex:" + maxNodeIndex, "nodesIdList:" + nodesIdList];
    var para = {"id": id, "maxNodeIndex": maxNodeIndex, "nodesIdList": nodesIdList};
    console.log(para);
    d3.json("http://222.216.195.154:7476/knowledge-graph/hello/dataSource/node/idIndex/" + para, function (error, data) { // 服务器加载知识图谱数据
        if (error) {
            return console.warn(error);
        }
        console.log("动态ID加载的数据：");
        console.log(nodesMark);
        console.log(edgesMark);
        console.log(nodes);
        console.log(edges);
        console.log(data);
        graph(data);
    });
}

function loadZdrSearch(json) {
    d3.json("http://222.216.195.154:7476/knowledge-graph/hello/dataSource/type/1", function (error, root) { // 服务器加载节点圆形分区数据
        if (error) {
            return console.warn(error);
        }
        dataCirclePartition = root;
    });

    graph(json);

}

// 执行知识图谱数据可视化
// loadById(id);

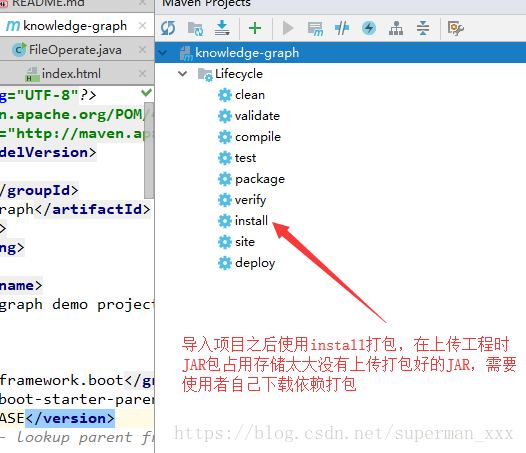

启动入口类KnowledgeGraphApplication之后，
调用接口：http://localhost:7476/knowledge-graph/hello/index
此接口调用控制类加载index.html，HTML中调用了js文件加载展示数据，详细的实现过程请看完整的代码注释。

代码目录结构说明一:

代码目录结构说明二:

四、可视化效果（所有可视化效果均带有力布局效果）

1.节点与关系均带有选中效果，节点关系裁剪与扩展

☿ 解锁当前节点
✂ 剪切当前节点于关系
✠ 扩展当前节点与关系
오 固定所有节点
◎ 解锁所有节点

实体扩展功能:

节点效果:

2.完整示例

完整效果显示示例一：

完整效果显示示例二：
知识图谱可视化

代码地址如下：
http://www.demodashi.com/demo/13181.html

注：本文著作权归作者，由demo大师代发，拒绝转载，转载需要作者授权
