  • 乐鑫esp8266基于freeRtos实现私有服务器本地远程OTA升级

    代码地址如下:
    http://www.demodashi.com/demo/13533.html

    一、前言;


    • esp8266实现OTA已经不是什么奇怪的事情了,主要esp8266还有支持裸跑非系统和rtos实时系统之分,导致现在有2个版本的代码,前面我已经料到了在NONOS怎么实现远程升级我们的固件,那么这篇的话,而是基于freeRtos实时系统的。
    • 主要涉及到知识有以下:
      • lwip网络框架的基本使用,域名和DNS解析的使用。
      • freeRtos的基本认识。
      • http请求的协议认识和原理。
      • esp8266的内存划分的认识。
    • 实现的功能特色有以下:
      • 支持本地服务器和远程广域网服务器。(通过DNS解析)
      • 支持显示下载固件进度。

    二、回顾下OTA的流程;


    • 我们已经很清楚,esp8266实现远程升级的原理过程如下:
    st=>start: 开始请求服务器资源比如:user2.4096.new.6.bin
    e=>end: 重启成功!根据 boot 信息,执行user2.4096.new.6.bin。
    op=>operation: 网络良好,服务器响应正确。准备下载... ...
    cond=>condition: 下载完毕,确认是否重启?

    st->op->cond
    cond(yes)->e


    • 私有服务的放置其实也是一样,只需要在阿里云或者京东云或者腾讯云这些平台搭建服务器,把编译好的固件放上去,提供链接即可,和本地一样。

    • 注意放上去的2个固件的配置信息必须一致。


    三、lwip网络框架的知识的使用;


    • ①:lwip使用DNS来解析网址域名。

    因为esp8266这个实时系统支持lwip,所以直接调用即可;首先要打开DNS功能,在lwipopts.h头文件有个宏定义LWIP_DNS置为1即可。下面就是调用代码了:

            //dns begin
    		dns_init(); //初始化
    		struct ip_addr addr;
    		//你要解析的域名,比如 www.baidu.com
    		char name0[] = "www.baidu.com";
    		//调用netconn_gethostbyname
    		err_t err = netconn_gethostbyname((char*) name0, &addr);
    		//定义字符串来接收IP
    		char* ipAdress;
    		if (err == ERR_OK) {
    		    //格式化IP
    		    ipAdress = ip_ntoa(&addr);
    		    //打印下
    			printf("dns ok , the %s ip is:%s",name0, ipAdress);
    		}else{
    			return;
    		}
    		//dns over


    • ②:先通过socket连接服务器的端口,一般地,默认是80!其中http请求的格式内容如下:注意这个Host的内容可以是域名或者IP,这个要根据服务器来配置。
    GET /api/download/user2.4096.new.6.bin HTTP/1.0
    Host: www.baidu.com
    Connection: keep-alive
    Cache-Control: no-cache
    User-Agent: Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/30.0.1599.101 Safari/537.36
    Accept: */*
    Accept-Encoding: gzip,deflate,sdch
    Accept-Language: zh-CN,zh;q=0.8


    • ③:如果正确响应的话,也是要遵循一定的规则的,我们可以用postMan工具来看看,这显示下载的大小是296412,单位是Byte;那么下面的话,我们根据这个大小去判断我们下载的进度啦!

    四、如何处理服务器返回的数据?


    • 我们是采用http请求服务器,那么服务器响应正确的话,也是按照一定的协议返回来给我们的 。小徐在尝试了几个服务器,一个是Tomcat,一个是用php搭建的服务器,返回的内容格式有所差别,最大的不同点是:一个是Accept-Length:指定内容大小,一个是Content-Length:指定大小,为此我这次封装的方法文件,是完全可以兼容起来的。详情可以看下面的部分代码。
        //判断 "Accept-Length" 或者 "Context-Length"
    	bool isAccept = false;
    	if((ptr = (char *)strstr(pusrdata, "Accept-Length")) != NULL)
    		isAccept = true;
    	else
    		isAccept = false;

    	if (totallength == 0&& (ptr = (char *)strstr(pusrdata, "

    ")) != NULL) {

    		ptr = (char *) strstr(pusrdata, "

    ");
    		length -= ptr - pusrdata;
    		length -= 4;

    		printf("ota_start_download:upgrade file download pusrdata:%s

    ",
    				pusrdata);

    		//返回"Accept-Length: "在pusrdata中首次出现的地址
    		if (isAccept)
    			ptr = (char *) strstr(pusrdata, "Accept-Length: ");
    		else
    			ptr = (char *) strstr(pusrdata, "Content-Length: ");

    		if (ptr != NULL) {

                //注意这个"Accept-Length" 或者 "Context-Length"占用的字节不同的
    			if (isAccept)
    				ptr += 15;
    			else
    				ptr += 16;

    			ptmp2 = (char *) strstr(ptr, "
    ");

    			if (ptmp2 != NULL) {

    				//打印下收到的数据头
    				//printf("ptr = %s
    ", ptr);

    				//清空lengthbuffer
    				memset(lengthbuffer, 0, sizeof(lengthbuffer));
    				memcpy(lengthbuffer, ptr, ptmp2 - ptr);
    				sumlength = atoi(lengthbuffer);

    				if (sumlength > 0) {
    					if (false == system_upgrade(pusrdata, sumlength)) {
    						system_upgrade_flag_set(UPGRADE_FLAG_IDLE);
    						goto ota_recycle;
    					}
    					flash_erased = true;
    					ptr = (char *) strstr(pusrdata, "

    ");
    					if (false == system_upgrade(ptr + 4, length)) {
    						system_upgrade_flag_set(UPGRADE_FLAG_IDLE);
    						goto ota_recycle;
    					}
    					totallength += length;
    					return;
    				}

    			} else {
    				system_upgrade_flag_set(UPGRADE_FLAG_IDLE);
    				goto ota_recycle;
    			}

    		}


    • 上面我们拿到了这个总数据,那么我们下载固件时候又是怎么样判断是否拉取全部呢?其实通过我们拉取的内容大小和这个总数相比较,就可以得到是否下载完毕。

    一般我们都是下载的数据量除于总数据量就是百分比了!由于esp8266不支持浮点类型,也就是不支持小数。 但是我们又要显示进度咋办?yiban其实很简单,算法如下:

    • sumlength为总数据量,totallength 是已下载的数据量!
    int part =sumlength/100;
    int projress = (totallength / part);
    printf("已经下载: %d , 总数据: %d , 进度: %d\%
    ", totallength, sumlength,projress);


    五、扇区的擦除和烧写?


    • 要弄明白esp8266OTA,必须要对其的扇区明明白白。我们现在最常用的是esp8266-12f,其的容量大小是32Mbit,也就是最大代码是1M,2个分区:1024+1024!而大家玩的esp8266-018Mbit, 也即是512+512

    • 从下面官方给的图可以看到,一个支持OTA的扇区分布是对称的,如果你的是8Mbit的话,那么最大的支持就是512K,而32Mbit的就是最大支持1M,其他空间用户数据!说白了,加载的只是这2个空间的任意一个固件!


    六、如何调用?


    • 因为个人小徐是个喜欢封装代码降低耦合的程序员,做项目都要明确划分功能。那么这次的封装也是基于面对对象思想做的,用回调实现进度显示:

    • 判断当前是处于哪个分区,如果是分区一那么我们拉取的就是分区二的代码,反而也是这样;
         //注册回调函数
    	system_ota_register_callBack(ota_call_back);
    	//如果当前是处于 user1.bin,那么就拉取云端 user2.bin 升级
    	if(system_upgrade_userbin_check()==UPGRADE_FW_BIN1){
    		printf("now is user1.bin
    ");
    		system_ota_config_start("www.baidu.com","api/v1/emq/download/iot?bin2.bin",80,true,true);
    	//如果当前是处于 user2.bin,那么就拉取云端 user1.bin 升级
    	}else if(system_upgrade_userbin_check()==UPGRADE_FW_BIN2){
    		printf("now is user2.bin.
    ");
    		system_ota_config_start("www.baidu.com","api/v1/emq/download/iot?bin1.bin",80,true,true);
    	}else{
    	    //不支持云端升级
    		printf("now is not support FOTA..
    ");
    	}


    • 看看我们刚刚注册的那个回调函数:
    void ota_call_back(int progress, ota_code code) {

        //下载中,可看到进度数值。
    	if (code == OTA_DOWNLOADING) {
    		printf("ota_DowmLoading: %d%%
    ",progress);
    	//下载完毕
    	} else if (code == OTA_SUCCEED) {
    		printf("OTA_SUCCEED!
    ");
    		system_upgrade_deinit();
    		// 看你需要,下载完毕是否重启系统
    		system_upgrade_reboot();
    	}
    }


    • 这是小徐专心封装的函数和方法,直接调用即可:
    typedef enum {
    	OTA_FAIL = 0,    //下载失败,可能是网速问题
    	OTA_SUCCEED ,  //下载并且烧录成功,请重启系统
    	OTA_DOWNLOADING ,  //下载中,可看进度条
    	OTA_INIT_ERROR ,	 //初始化失败,网址有误。
    	OTA_INIT_OK ,	 //初始化成功。
    }ota_code;

    //progress是进度条,code是状态码
    typedef void (*ota_download_CallBack)(int progress,ota_code code);

    //注册下载服务器bin文件的进度百分比回调函数:0到100% (整型);
    void system_ota_register_callBack(ota_download_CallBack callBack);

    /******************************************************************************
     * FunctionName : system_ota_config_start
     * Description  : 传入网址,并且开始下载
     * Parameters   : char *domainName : 域名或ip地址
     *                char* requestResource : 请求的资源地址
     *                int port         : 端口号
     *                bool isDNS       : 是否要DNS解析
     *                bool isGet       : get请求或者post提交
     * Returns      : 是否成功
     *******************************************************************************/
    bool system_ota_config_start(char *domainName, char* requestResource,int port,
    		bool isDNS, bool isGet);


    七、好好享用吧!

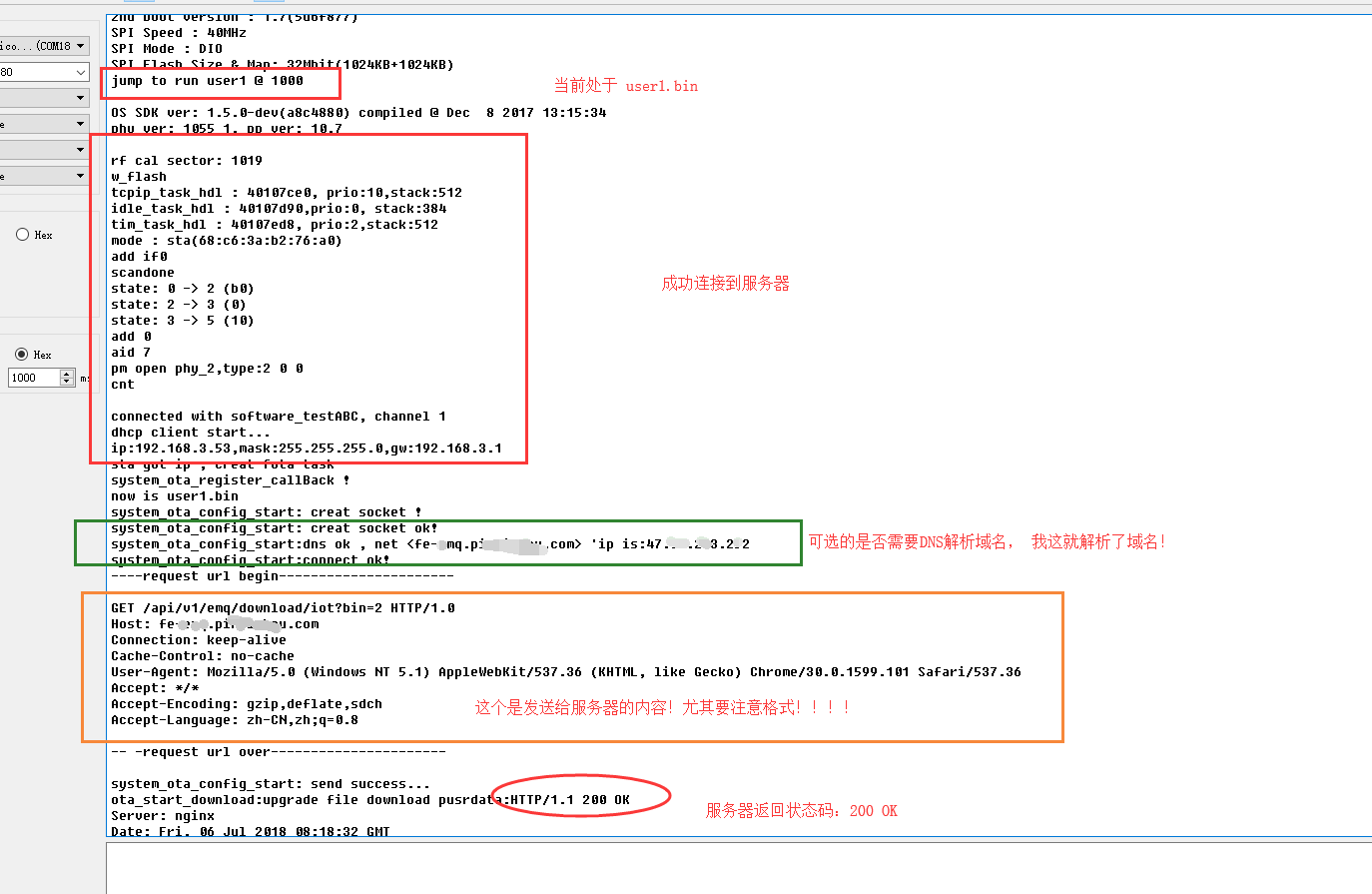

    • 下面是我串口打印截图:



    八、下载:


    • 这个demo需要注意的是:如果你的服务器地址直接是IP的,就不用DNS解析;如果是域名,那么就需要DNS的;还有需要啰嗦的一点就是:注意你的网络良好、服务器是否访问、还有最为重要的分区说明。

    • 好了,如果你确保上面问题,那么这个demo发生有趣的问题,就是不断来回升级,在两个分区跳转。。呵呵。

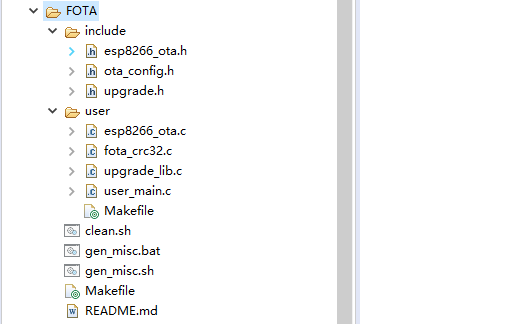

    九、工程截图:


    乐鑫esp8266基于freeRtos实现私有服务器本地远程OTA升级

    代码地址如下:
    http://www.demodashi.com/demo/13533.html

    注:本文著作权归作者,由demo大师代发,拒绝转载,转载需要作者授权
