利用AJAX JAVA 通过Echarts实现豆瓣电影TOP250的数据可视化

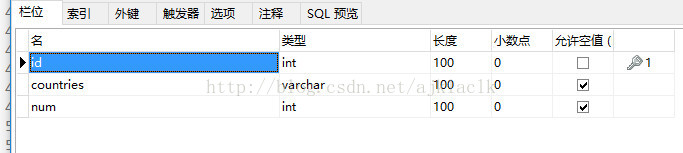

mysql表的结构

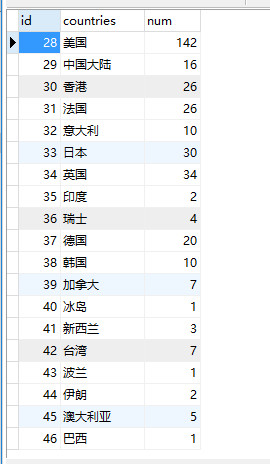

数据（数据是通过爬虫得来的,本篇文章不介绍怎么爬取数据，只介绍将数据库中的数据可视化）：



下面就是写代码了：

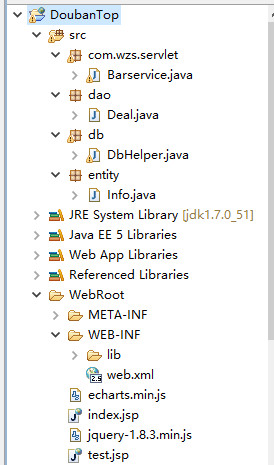

首先看一下项目目录：

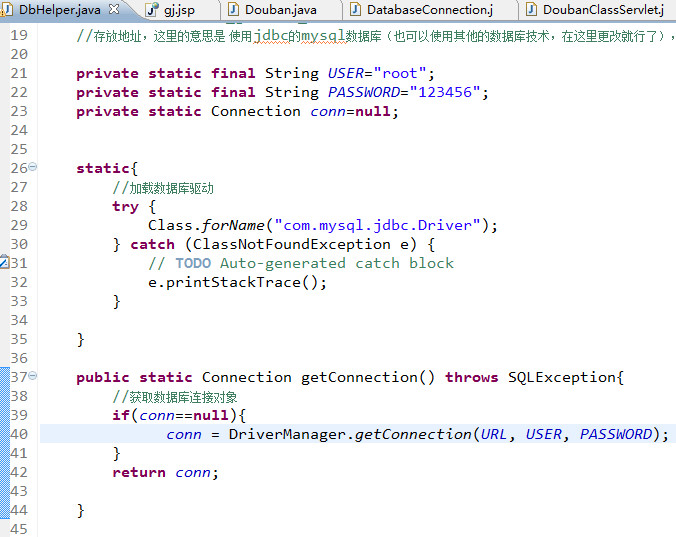

数据库层



业务逻辑层



package dao;

import java.sql.ResultSet;
import java.sql.SQLException;
import java.sql.Statement;
import java.util.ArrayList;
import java.sql.Connection;



import db.DbHelper;

import entity.Info;

public class Deal {

  public ArrayList<Info> query(){            //这里的query()方法是将从数据库中读取到的数据存储到集合中
      ResultSet rs = null;
   Statement st = null;
   Connection conn=null;
   ArrayList<Info> barArr=new ArrayList<Info>();
  try{

  conn =DbHelper.getConnection();  //获取数据库连接对象
  st = conn.createStatement();
  rs = st.executeQuery("select * from doubancn");
   while(rs.next()){
    Info movie=new Info();
    movie.setCountries(rs.getString("countries"));
    movie.setNum(rs.getInt("num"));
    barArr.add(movie);          //使用循环将从数据库中读到的内容存储到集合对象中
   }

  }catch(SQLException e){
   e.printStackTrace();
  }
  catch(Exception e){
   e.printStackTrace();
  }
  finally{
//   try{
//   if(rs!=null)
//    rs.close();
//   }catch(Exception e){
//    e.printStackTrace();
//   }
//   try{
//    if(st!=null)
//     st.close();
//    }catch(Exception e){
//     e.printStackTrace();
//    }
//   try{
//    if(conn!=null)
//     conn.close();
//    }catch(Exception e){
//     e.printStackTrace();
//    }
//

  }
  return barArr;  //返回该集合对象

  }


}





实体类

package entity;

public class Info {
 private String countries;
 private Integer num;
 public Info(){

 }
 public String getCountries() {
  return countries;
 }
 public void setCountries(String countries) {
  this.countries = countries;
 }
 public Integer getNum() {
  return num;
 }
 public void setNum(Integer num) {
  this.num = num;
 }



}



servlet



package com.wzs.servlet;

import java.io.IOException;
import java.io.PrintWriter;
import java.util.ArrayList;
import javax.servlet.ServletException;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

import dao.Deal;

import net.sf.json.JSONArray;
import entity.Info;

public class Barservice extends HttpServlet {

 /**
  * Constructor of the object.
  */
 public Barservice() {
  super();
 }

 /**
  * Destruction of the servlet. <br>
  */
 public void destroy() {
  super.destroy(); // Just puts "destroy" string in log
  // Put your code here
 }

 /**
  * The doGet method of the servlet. <br>
  *
  * This method is called when a form has its tag value method equals to get.
  *
  * @param request the request send by the client to the server
  * @param response the response send by the server to the client
  * @throws ServletException if an error occurred
  * @throws IOException if an error occurred
  */
 public void doGet(HttpServletRequest request, HttpServletResponse response)
   throws ServletException, IOException {
  doPost(request, response);

 }

 /**
  * The doPost method of the servlet. <br>
  *
  * This method is called when a form has its tag value method equals to post.
  *
  * @param request the request send by the client to the server
  * @param response the response send by the server to the client
  * @throws ServletException if an error occurred
  * @throws IOException if an error occurred
  */
 public void doPost(HttpServletRequest request, HttpServletResponse response)
   throws ServletException, IOException {
  Deal dl=new Deal();

  ArrayList<Info> brrar=dl.query();  //调用方法，获取数据
  response.setContentType("text/html;charset=utf-8");
  JSONArray json=JSONArray.fromObject(brrar);  //将ArrayList类型转为JSONArray类型，因为Echarts只识别JsonArray
             //注意，这里需要导入许多jar包

  PrintWriter writer =response.getWriter();
  writer.println(json);
  writer.flush();
  //关闭输出流
  writer.close();
 }

 /**
  * Initialization of the servlet. <br>
  *
  * @throws ServletException if an error occurs
  */
 public void init() throws ServletException {
  // Put your code here
 }

}





jsp页面代码



<%@ page language="java" import="java.util.*" contentType="text/html; charset=utf-8"%>
<%
String path = request.getContextPath();
String basePath = request.getScheme()+"://"+request.getServerName()+":"+request.getServerPort()+path+"/";
%>

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN">
<html>
  <head>
    <base href="<%=basePath%>">

    <title>My JSP 'index.jsp' starting page</title>
 <meta http-equiv="pragma" content="no-cache">
 <meta http-equiv="cache-control" content="no-cache">
 <meta http-equiv="expires" content="0">
 <meta http-equiv="keywords" content="keyword1,keyword2,keyword3">
 <meta http-equiv="description" content="This is my page">
 <!--
 <link rel="stylesheet" type="text/css" href="styles.css">
 -->
   <script src="echarts.min.js"></script>
  <script src="jquery-1.8.3.min.js"></script>
  </head>
   <body  onload="loadData()"> <!-- 打开网页的时候就执行该方法加载数据 -->

  <!-- 画图 -->

  <h1>豆瓣TOP</h1>
<div id="content" style="margin:40px auto;">

 <div id="myBarDiv" style="height:300px;1550px;display:inline-block"></div>
  <div id="myLineDiv" style="height:300px;1550px;display:inline-block"></div>
 <div id="myPieDiv" style="height:600px;1300px;display:inline-block"></div>

</div>



 <script type="text/javascript">
  function loadData(option){
   $.ajax({
    type:"post",   //跳转方式
    async:false,            //采用同步传输
    url:'servlet/Barservice',   //跳转的servlet。跳转到该servlet之后执行dopost方法，获取到JSONArray类型的数据，可以被Echarts识别。
    data:{},
    dataType:'json',
    success:function(result){
     if(result){
      option.xAxis[0].data=[];
      for(var i=0;i<result.length;i++){
       option.xAxis[0].data.push(result[i].countries);  //设置横坐标的数据
      }

      //初始化series[0]的data
      option.series[0].data=[];
      for(var i=0;i<result.length;i++){
       option.series[0].data.push(result[i].num);   //设置纵坐标的数据
      }
     }
    },
    error:function(errorMsg){
     alert("数据加载失败");
    }


   });
  }
 //初始化Echarts
 var myChart=echarts.init(document.getElementById('myBarDiv'));
 var option={
  title:{
   text:'柱状图'
  },
  tooltip:{
   show:true
  },
  legend:{
   data:['数量']
  },
  xAxis:[{

   type:'category',
   axisTick:{
                alignWithLabel: true,//竖线对准文字
       interval:0,   //横坐标的竖线的间隔
   },
   axisLabel:{
                        interval:0
                    } //横坐标显示全部信息
  }],
  yAxis:[{
   type:'value'
  }],
  series:[{
   name:'数量',
   type:'bar',

  }]

 };
 loadData(option);  //加载数据到option
 myChart.setOption(option);  //设置option（画图）
 </script>

  <script type="text/javascript">

  function loadData(option){
   $.ajax({
    type:"post",   //跳转方式
    async:false,            //采用同步传输
    url:'servlet/Barservice',   //跳转的servlet。跳转到该servlet之后执行dopost方法，获取到JSONArray类型的数据，可以被Echarts识别。
    data:{},
    dataType:'json',
    success:function(result){
     if(result){
      option.xAxis[0].data=[];
      for(var i=0;i<result.length;i++){
       option.xAxis[0].data.push(result[i].countries);  //设置横坐标的数据
      }

      //初始化series[0]的data
      option.series[0].data=[];
      for(var i=0;i<result.length;i++){
       option.series[0].data.push(result[i].num);   //设置纵坐标的数据
      }
     }
    },
    error:function(errorMsg){
     alert("数据加载失败");
    }


   });
  }


 var myChart=echarts.init(document.getElementById('myLineDiv'));
 var option={
  title:{
   text:'折线图'
  },
  tooltip:{
   show:true,
   trigger:'item'
  },
  legend:{
   data:['数量']
  },
   toolbox:{   //工具栏组件
               show:true,
               feature:{  //需要的功能
                   saveAsImage:{
                       show:true
                   },                      //保存为图片
                   dataView:{
                       show:true          //数据视图
                   },

                   dataZoom:{
                       show:true            //区域缩放与区域缩放还原
                   },
                   magicType:{
                       type:['line','bar']       //动态类型转换
                   }

               }
           },
  xAxis:[{

   type:'category',
   axisTick:{
                alignWithLabel: true,//竖线对准文字
       interval:0,   //坐标轴刻度标签的显示间隔(在类目轴中有效哦)，默认会采用标签不重叠的方式显示标签（也就是默认会将部分文字显示不全）
//可以设置为0强制显示所有标签，如果设置为1，表示隔一个标签显示一个标签，如果为3，表示隔3个标签显示一个标签，以此类推
   },
   axisLabel:{
                        interval:0
                    } //显示全部信息
  }],
  yAxis:[{
   type:'value'
  }],
  series:[{
   name:'数量',
   type:'line'

  }]

 };
 loadData(option);  //加载数据到option
 myChart.setOption(option);  //设置option


 </script>




 <script type="text/javascript">
 var myChart=echarts.init(document.getElementById('myPieDiv'));

 function loadData(option){
   $.ajax({
    type:"post",   //跳转方式
    async:false,            //采用同步传输
    url:'servlet/Barservice',   //跳转的servlet。跳转到该servlet之后执行dopost方法，获取到JSONArray类型的数据，可以被Echarts识别。
    data:{},
    dataType:'json',
    success:function(result){

     if(result){
     var country=[];
     var number=[];         //定义两个数组，用来存放饼状图的legend和data.

     for(var i=0;i<result.length;i++){
     country[i]=result[i].countries;
     var obj =new Object();
     obj.name=result[i].countries;
     obj.value=result[i].num;
     number[i]=obj;

   }

  var option={
  title:{
   text:'饼状图',
   x:'center'
  },
  tooltip:{
   show:true,                         //注意：饼状图的数据的动态获取需要将option放在result里面。这与柱状图和折线图不同
   trigger:'item'
  },
  legend:{
   data:country,        //这里的legend使用的是数组，在上面动态获取的
   left:'left',
   orient:'vertical'
  },
  series:[{
   name:'数量',
   type:'pie',
   radius:'60%',
   data:number         //这里的number也是数组，他里面存的是对象，拥有name和value两个属性，也是在上面动态获取到的数据

  }]

 };

      myChart.setOption(option);

     }
    },
    error:function(errorMsg){
     alert("数据加载失败");
    }


   });
  }



 </script>

  </body>

</html>

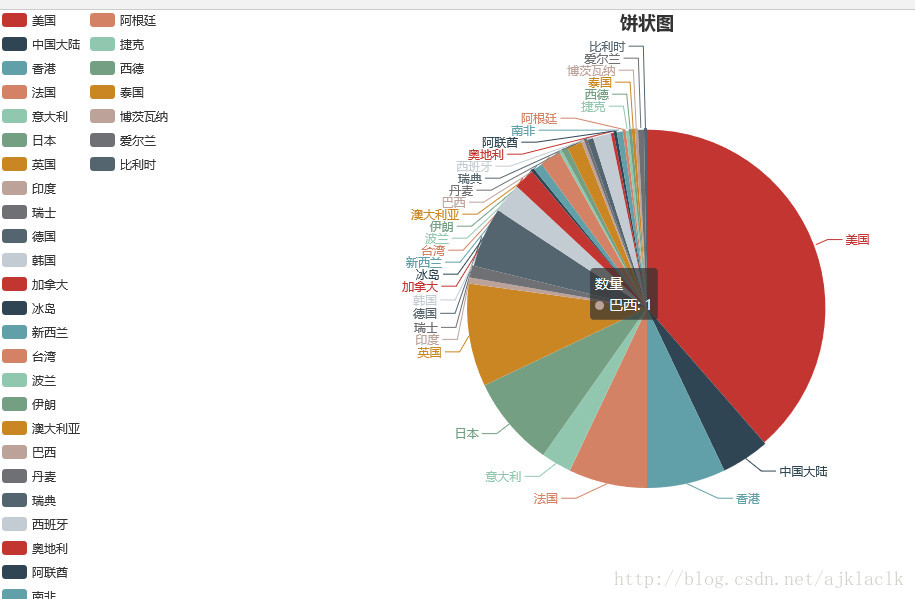

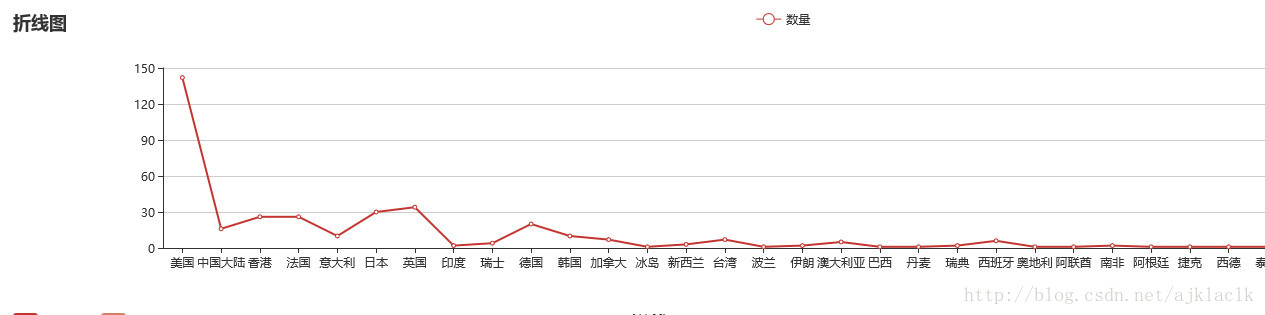

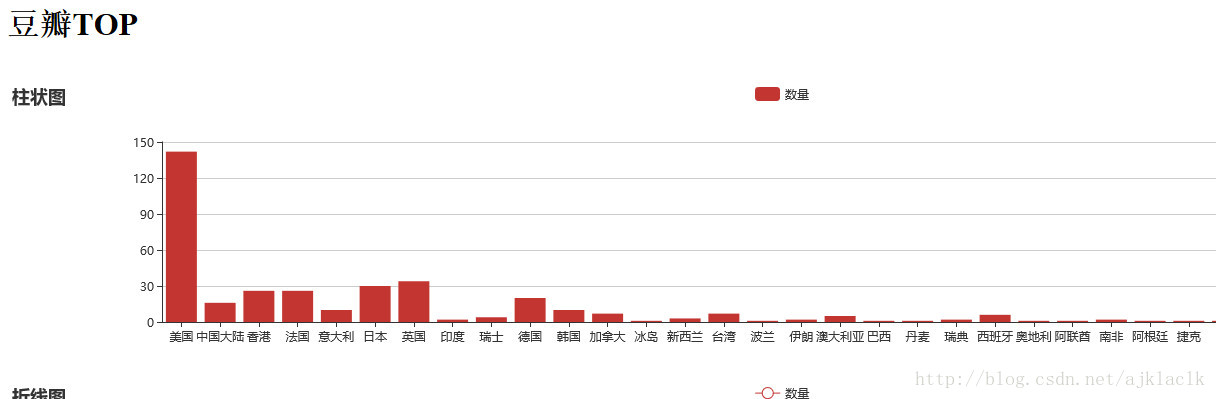

运行结果

















至此，整个项目就完成了，通过Ajax和java的相关知识再使用Echarts工具实现 从数据库中读取数据并将数据可视化。我们还可以做数据的增删改查，只需要在业务逻辑层加上新的方法。通过另外一个servlet调用，并在jsp页面通过Ajax将需要修改的字段传过去即可。具体的方法就不再演示了。至此，豆瓣电影TOP250的按国家分类的可视化就完成了。我们还可以按剧情分类 并可视化出来 方法一样的，只是利用的数据表不同。
