Grafana+Prometheus打造springboot监控平台

1. 环境

springboot 1.5.10.RELEASE

Grafana 5.4.2

Prometheus 2.6.0

jdk 1.8

2.通过micrometer与springboot应用和prometheus的集成

在项目pom.xml中添加如下依赖

<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-actuator</artifactId>
<version>1.5.4.RELEASE</version>
</dependency>
<!--<dependency>
<groupId>io.prometheus</groupId>
<artifactId>simpleclient_spring_boot</artifactId>
<version>0.5.0</version>
</dependency>-->
<dependency>
<groupId>io.micrometer</groupId>
<artifactId>micrometer-registry-prometheus</artifactId>
<version>1.1.1</version>
</dependency>
<dependency>
<groupId>io.micrometer</groupId>
<artifactId>micrometer-spring-legacy</artifactId>
<version>1.1.1</version>
</dependency>

gradle.build中增加如下：

    compile 'io.micrometer:micrometer-registry-prometheus:1.1.1'
    compile 'io.micrometer:micrometer-spring-legacy:1.1.1'

在 application.yml中添加如下配置（因为是测试，所以我把所有端点都暴露了，生产环境自行选择打开端点）

management:
  endpoints:
    web:
      exposure:
        include: health,info,env,prometheus,metrics,httptrace,threaddump,heapdump,springmetrics
    jmx:
      exposure:
        include: '*'
    shutdown:
      enabled: false
  metrics:
    distribution:
      percentiles-histogram[http.server.requests]: true
  security:
    enabled: false

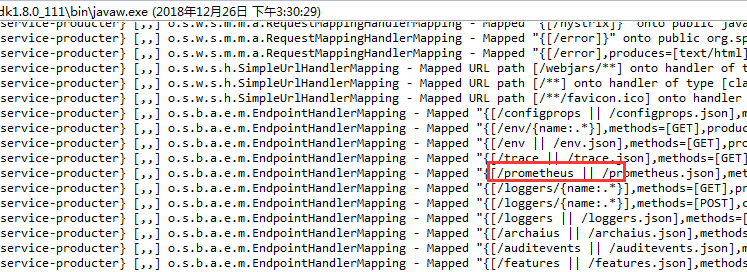

启动项目，在eclipse中可以看到接口 /prometheus 如下图

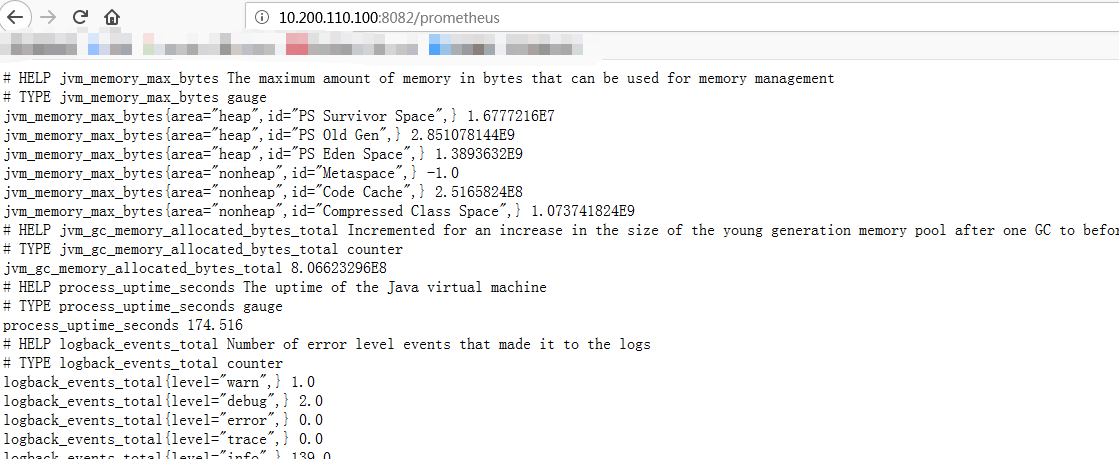

通过浏览器查看prometheus.json文件如下图：

至此，应用侧的prometheus client的工作已经完成。

3.安装prometheus

下载你想安装的prometheus版本，地址为download prometheus

我下载的是prometheus-2.6.0.linux-amd64.tar.gz

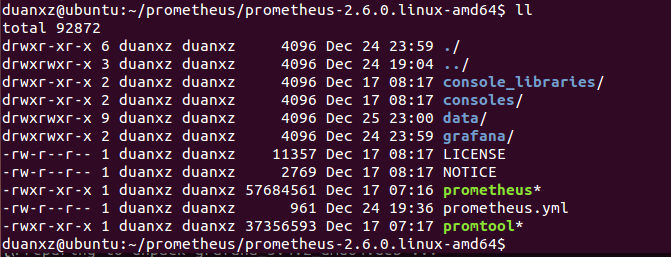

解压

tar xvfz prometheus-*.tar.gz
cd prometheus-*

在某目录创建 prometheus.yml文件内容如下

# my global config
global:
  scrape_interval:     15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:
  alertmanagers:
  - static_configs:
    - targets:
      # - alertmanager:9093

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    metrics_path: /prometheus
    static_configs:
    - targets: ['10.200.110.100:8082']#此处填写 Spring Boot 应用的 IP + 端口号

注意：metrics_path:和targets的配置。

启动

./prometheus --config.file="prometheus.yml"

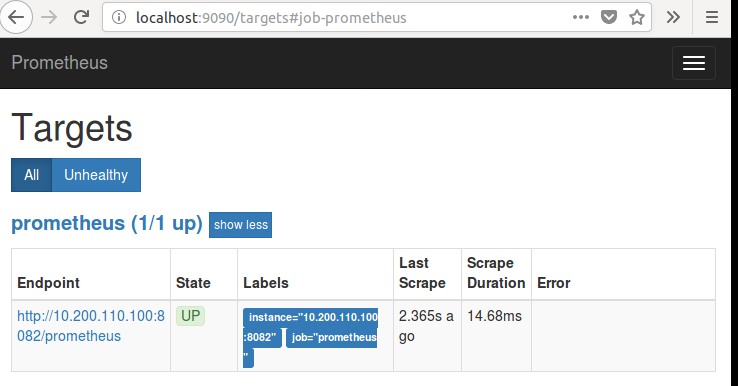

在Status->Targets页面下，我们可以看到我们配置的Target，它们的State为UP ,如下图



至此，prometheus和springboot已经连接成功。

4.安装Grafana

使用的是ubuntu 16.04TLS，所以找到官网相对应的Ubuntu方式，这是官网的链接地址：https://grafana.com/grafana/download?platform=linux

wget https://dl.grafana.com/oss/release/grafana_5.4.2_amd64.deb
sudo dpkg -i grafana_5.4.2_amd64.deb

启动grafana
方式一、Start Grafana by running:

sudo service grafana-server start
sudo update-rc.d grafana-server defaults //设置开机启动（可选）

方式二、To start the service using systemd:

systemctl daemon-reload
systemctl start grafana-server
systemctl status grafana-server
sudo systemctl enable grafana-server.service //设置开机启动

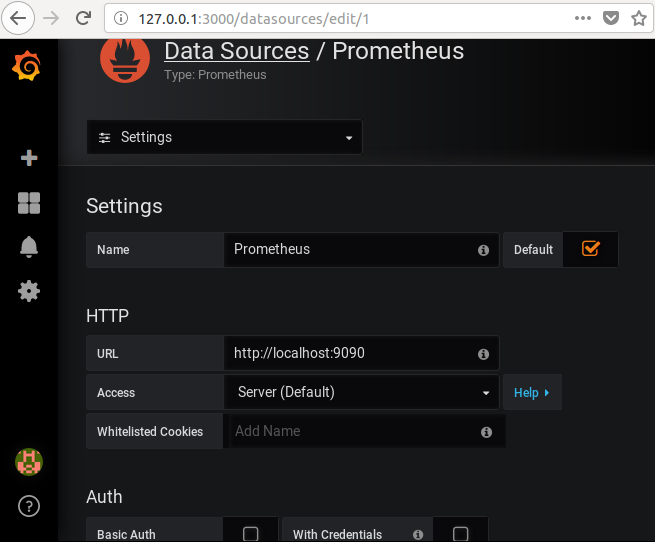

grafana添加数据源，配置如下

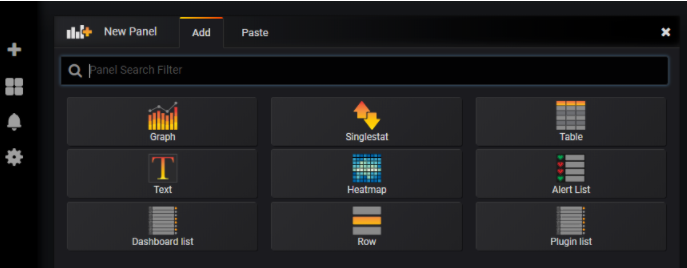

 6.创建看板

grafana支持很多种看板，你可以根据不同的指标生成图表，



因为图表的配置比较复杂，这里没有深入的研究，而是选用了大神 们做好的模板，对接数据源进行展示

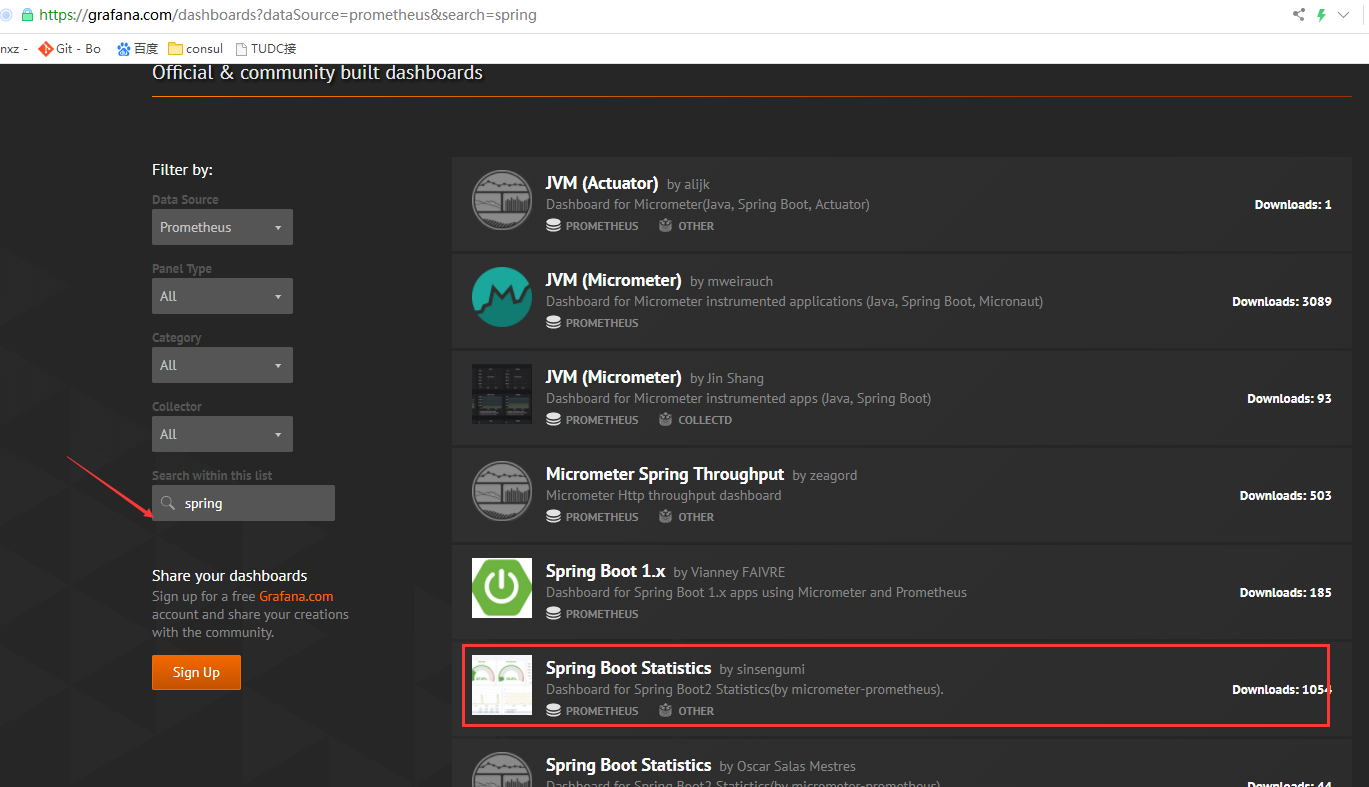

 https://grafana.com/dashboards 在这里可以搜索不同的模板

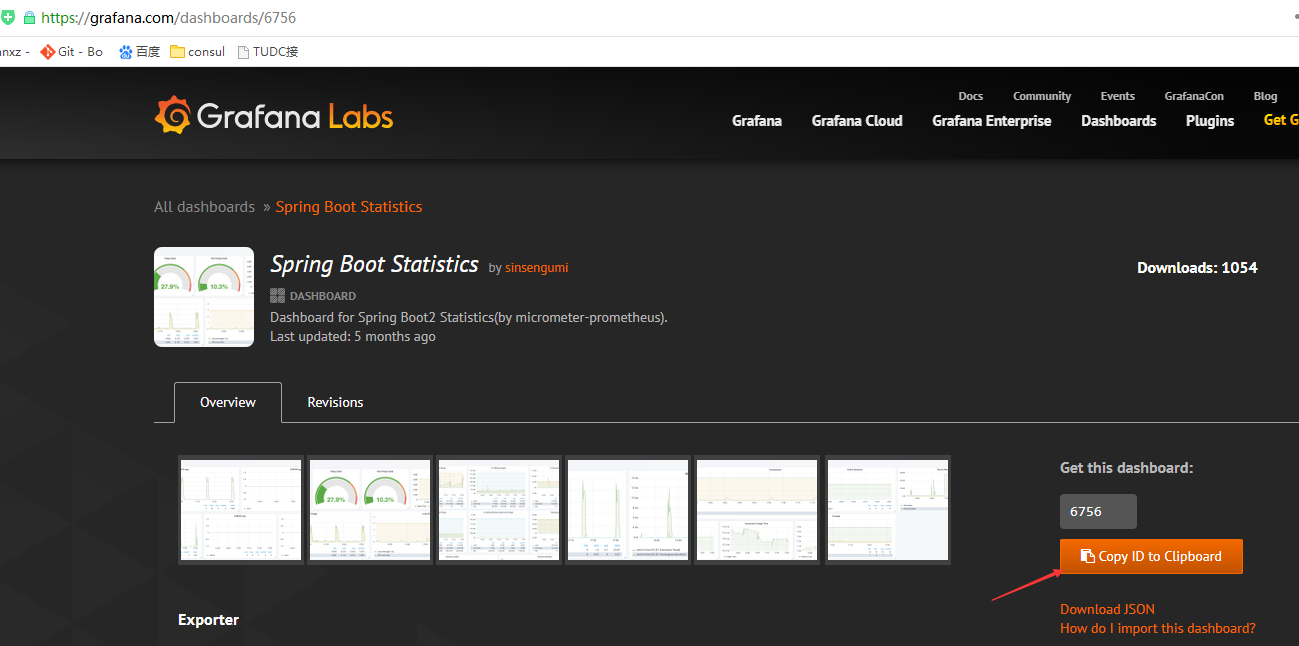

选择一个你想要的点击去，然后复制id

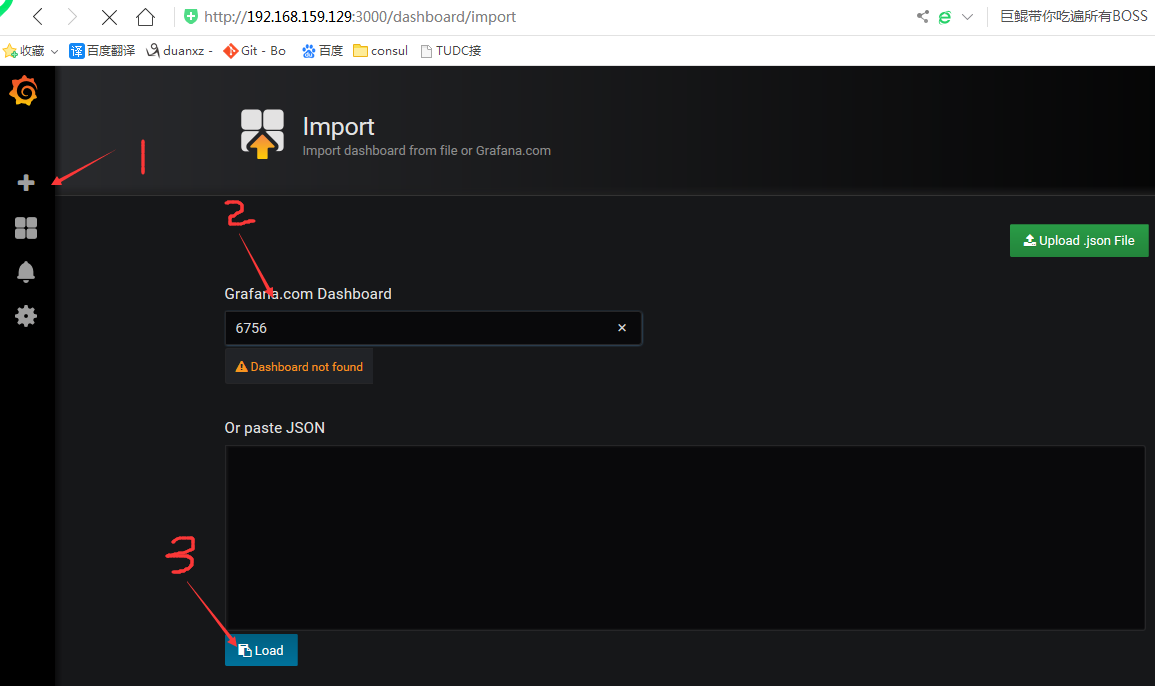

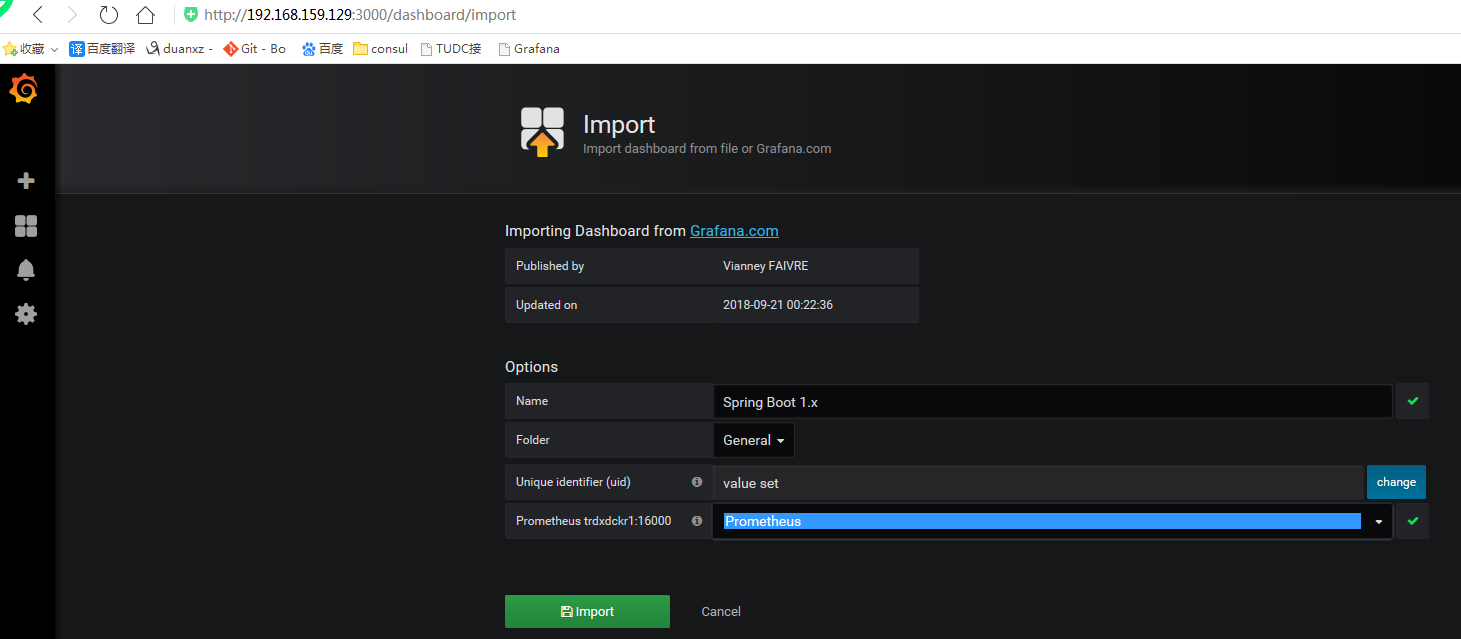

打开下图页面，并将id粘贴进去，光标离开输入框，会自动加载模板配置

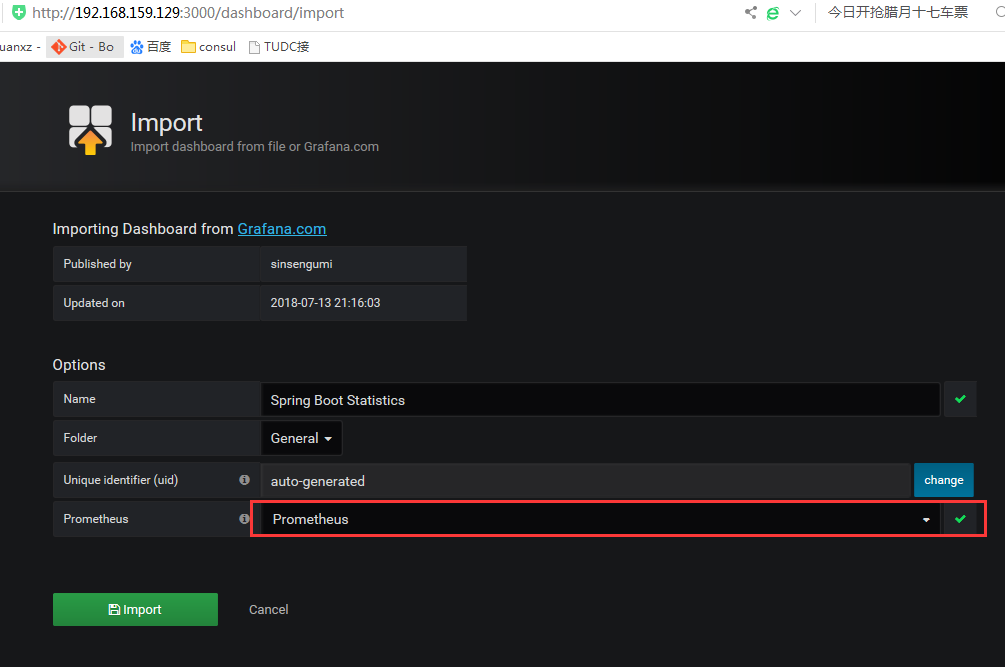

接着选datasource：



然后选取数据源，点击import按钮，完成模板添加

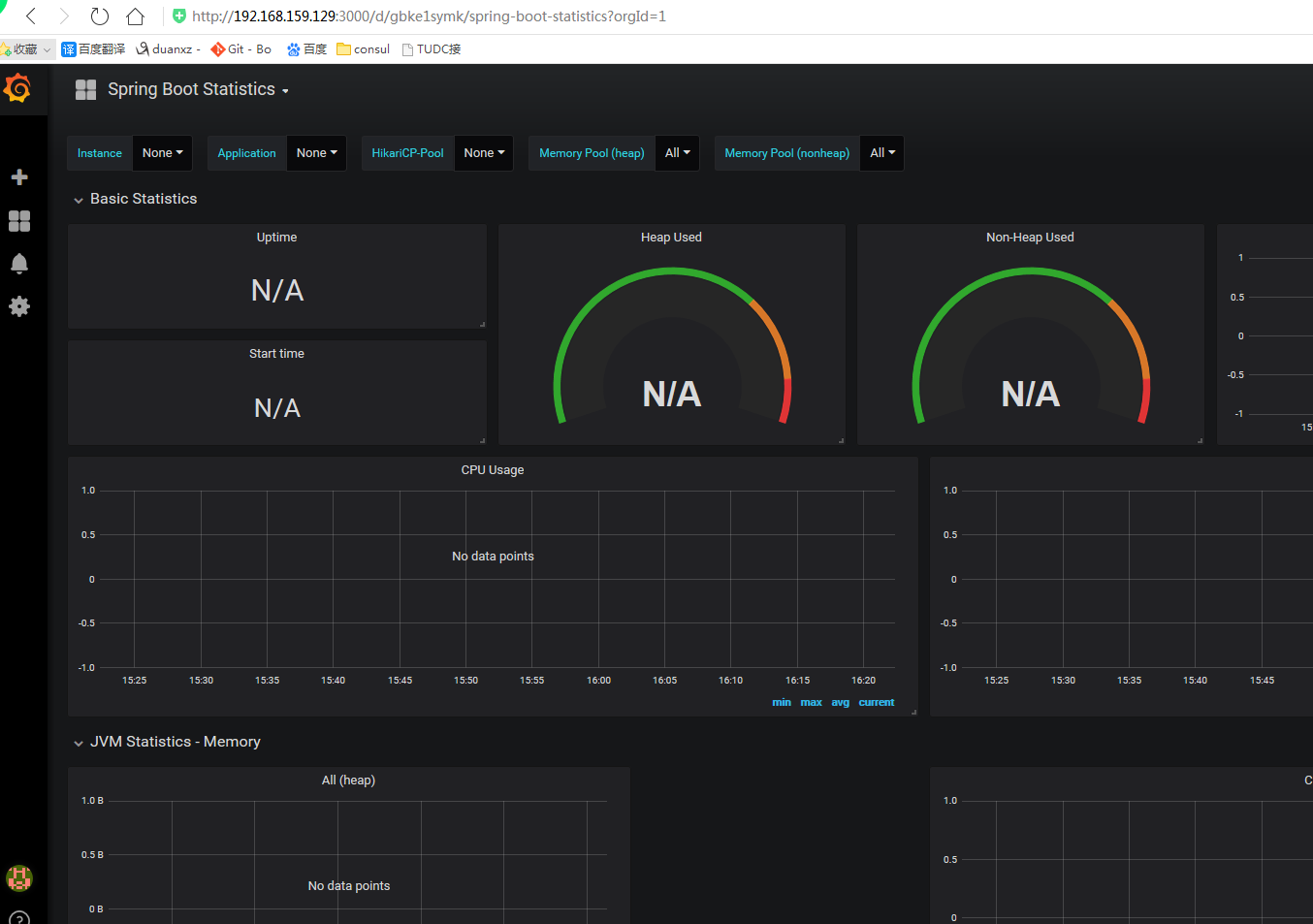

看数据都是空的，因为这个是springboot2.x的。要换成springboot1.x的，如下图：

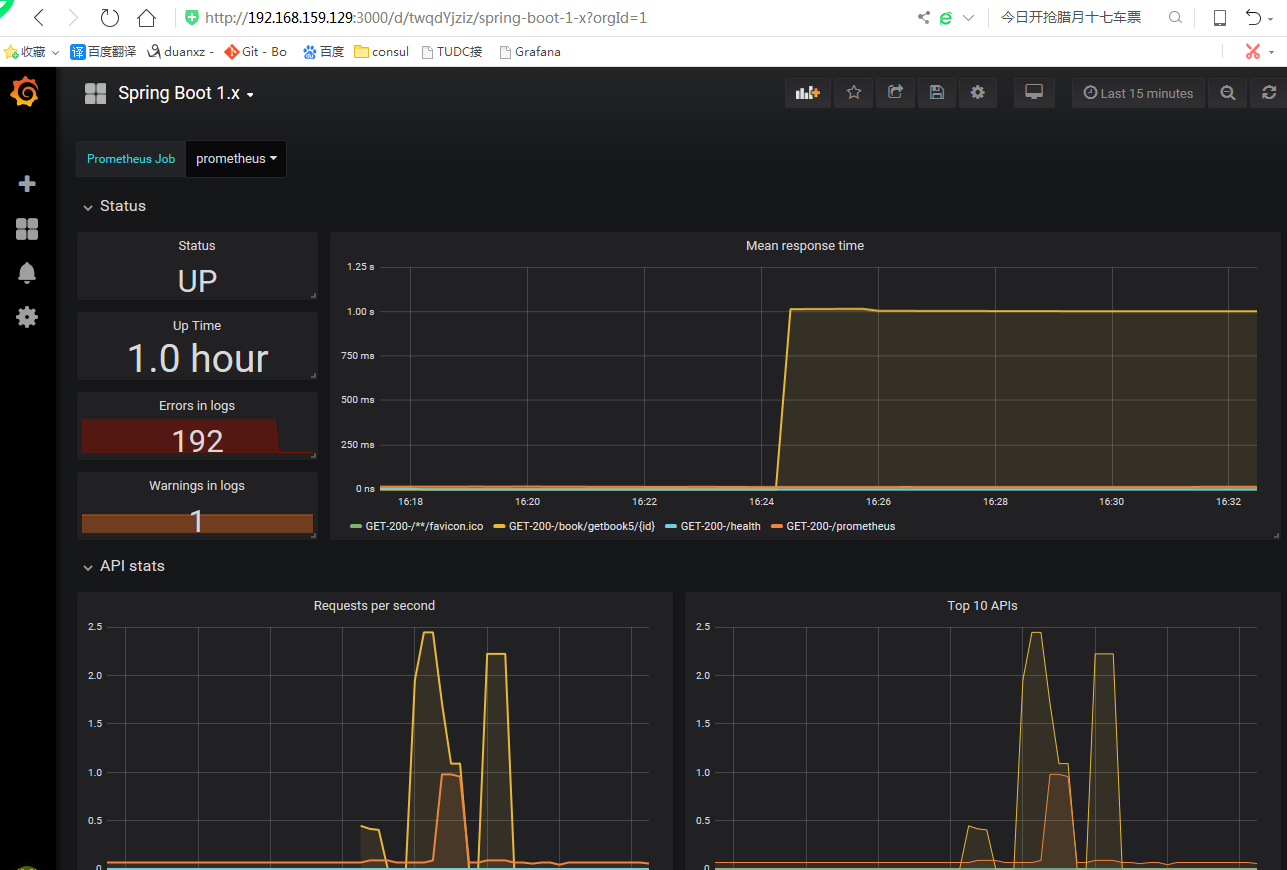

结果：

完成。

多个应用的配置，如下配置两个微服务应用：

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'service-productor'

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    metrics_path: /prometheus
    static_configs:
    - targets: ['10.200.110.100:8082']
  - job_name: 'service-consumer'

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    metrics_path: /prometheus
    static_configs:
    - targets: ['10.200.110.100:8081']

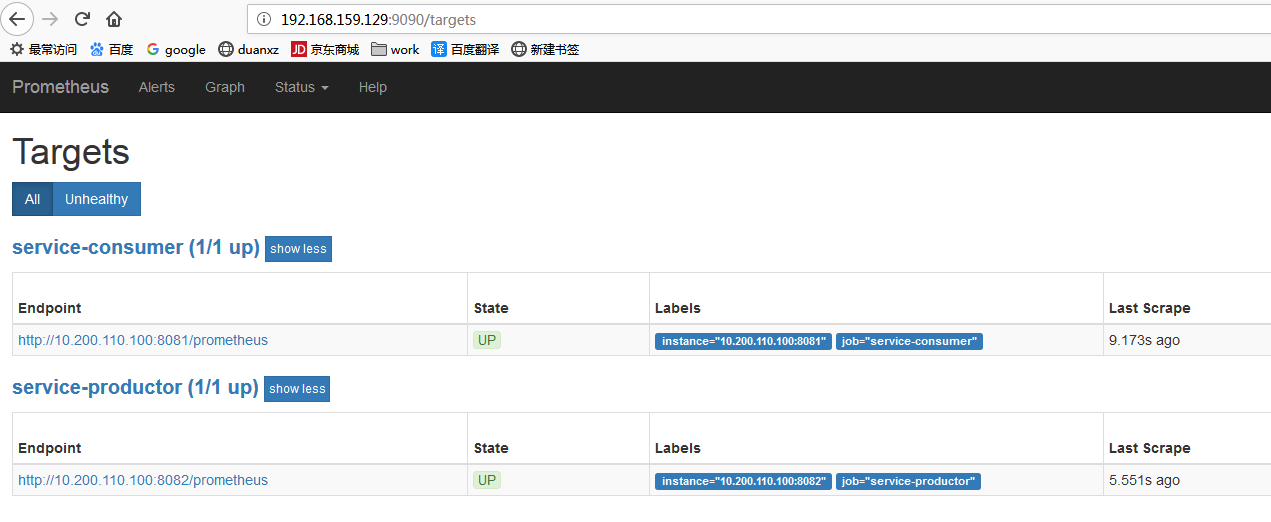

 重启prometheus后，再刷新target页面：

回到Grafana的页面：
