  • IOS开发(108)之Quartz 2D绘图实例演示

    1 前言

    本节将用一个简单的项目介绍如何用Quartz 2D绘制直线,矩形,椭圆和移动UIImage图片,通过触摸屏幕触发事件来决定起点和终点,废话多说,让我们来看看其是如何实现的。

    2 详述

    这个例子我们要创建一个类别,用于处理随即颜色的:

    UIColor (ZYRandom)



    #import "UIColor+ZYRandom.h"

    @implementation UIColor (ZYRandom)

    +(UIColor*)randomColor{
        //静态变量,用来告诉我们方法是否是第一次调用
        static BOOL seeded = NO;
        if(!seeded){
            seeded = YES;
            //运行随即数字生成器
            srandom(time(NULL));
        }
        CGFloat red = (CGFloat)random()/(CGFloat)RAND_MAX;
        CGFloat green = (CGFloat)random()/(CGFloat)RAND_MAX;
        CGFloat blue = (CGFloat)random()/(CGFloat)RAND_MAX;
        return [UIColor colorWithRed:red green:green blue:blue alpha:1.0f];

    }

    @end

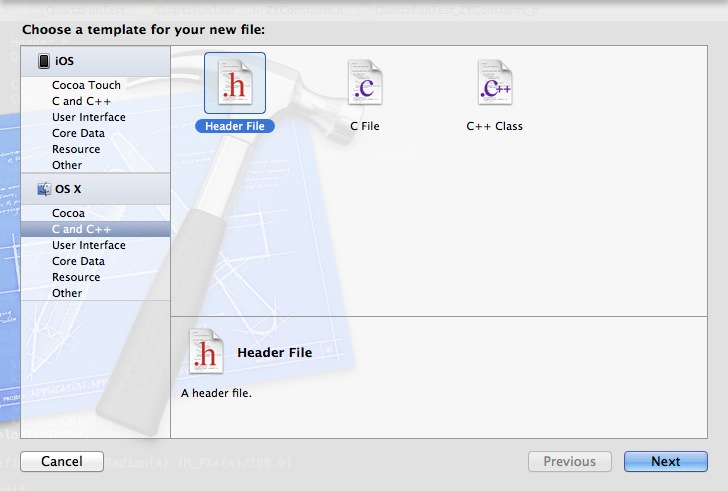

    建立一个头文件:




    QuartzFunTest_ZYConstants_h



    //检查QuartzFunTest_ZYConstants_h是否定义了,如果没有定义,才定义它
    #ifndef QuartzFunTest_ZYConstants_h
    #define QuartzFunTest_ZYConstants_h

    //形状选项
    typedef  enum{
        kLineShape = 0,
        kRectShape,
        kEllipseShape,
        kImageShape
    }ShapeType;


    //颜色选项
    typedef enum{
        kRedColorTab = 0,
        kBlueColorTab,
        kYellowColorTab,
        kGreenColorTab,
        kRandomColoTab
    }ColorTabIndex;

    #define degressToRadian(x) (M_PI*(x)/180.0)

    #endif


    一个自定义View:



    ZYQuartzFunView



    #import <UIKit/UIKit.h>
    #import "ZYConstants.h"

    @interface ZYQuartzFunView : UIView

    @property(nonatomic)CGPoint firstTouch;//第一次触碰屏幕的位置
    @property(nonatomic)CGPoint lastTouch;//结束时的位置
    @property(strong,nonatomic)UIColor* currentColor;//存放用户颜色选择
    @property(nonatomic)ShapeType shapeType;//绘制的形状
    @property(nonatomic,strong) UIImage* drawImage;//用于存放选择底部工具栏中最右侧项目时在屏幕上绘制的图像
    @property(nonatomic) BOOL useRandomColor;//是否请求随即颜色

    @property(readonly) CGRect currentRect;
    @property CGRect redrawRect;

    @end

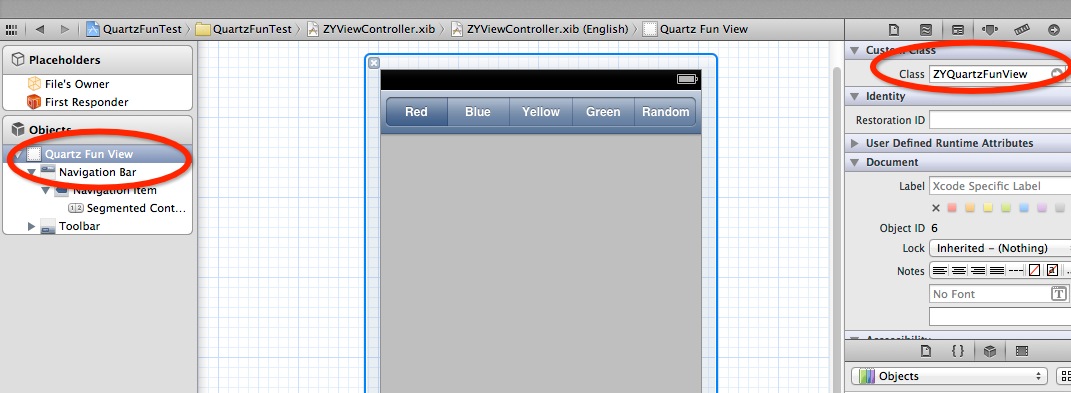

    并且在xib文件中将View视图的Class设置为我们的自定义视图ZYQuartzFunView

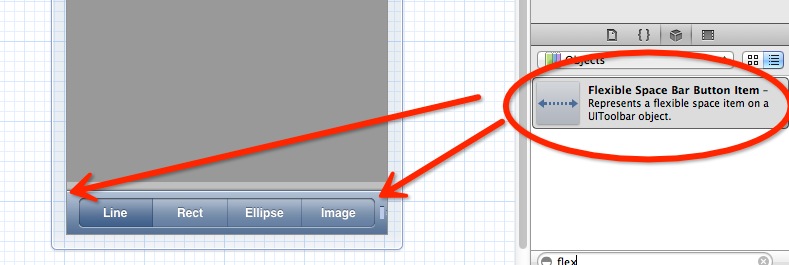

    在设置底部ToolBar的时候放入的UISegmentedControl左侧和右侧放上Flexible Space Bar Button Item按钮来控制其位置。




    ZYViewController代码:



    #import <UIKit/UIKit.h>

    @interface ZYViewController : UIViewController

    @property (weak, nonatomic) IBOutlet UISegmentedControl *colorControl;
    - (IBAction)changeColor:(id)sender;
    - (IBAction)changeShape:(id)sender;

    @end


    运行结果:

    原状态:

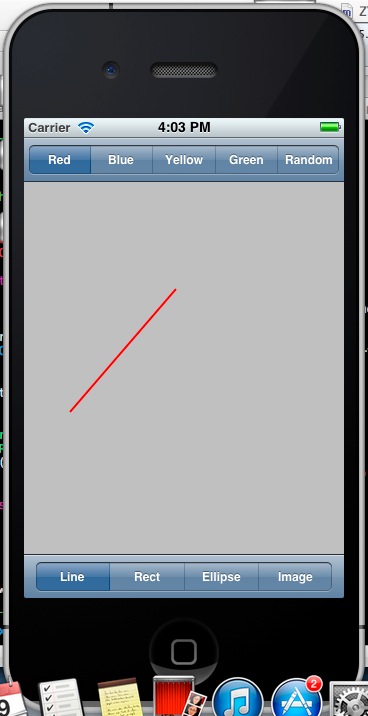

    直线:

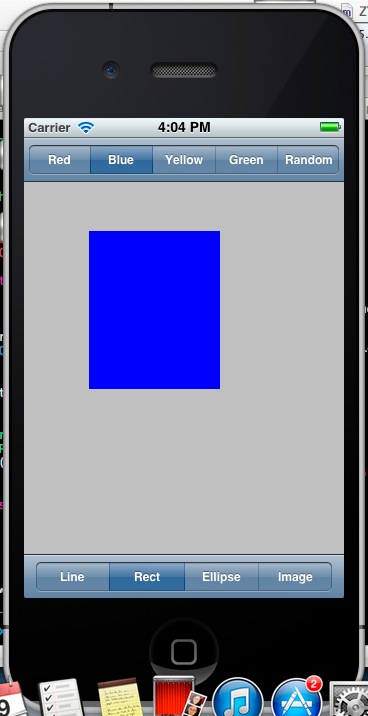

    矩形:

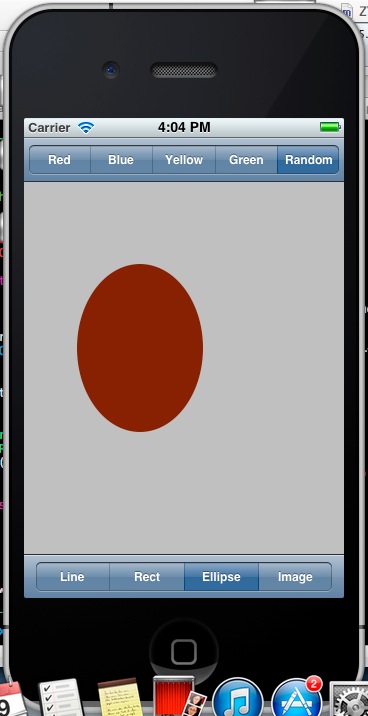

    椭圆:

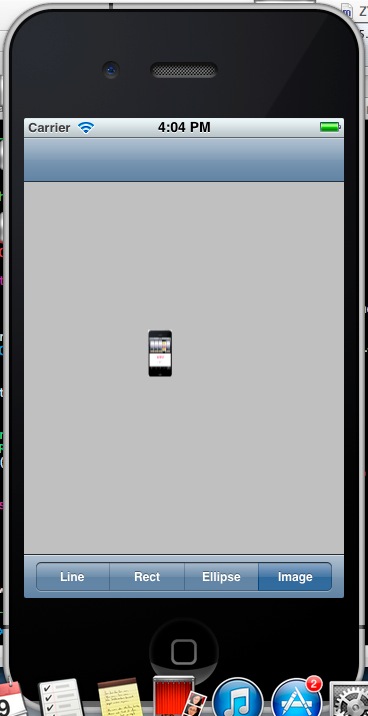

    图片:


    3 结语

    以上是所有内容,希望对大家有所帮助。

    Demo下载地址:http://download.csdn.net/detail/u010013695/5553407
