        定时/计数器实质上是一个加1计数器,计数值是存在THX,TLX(X取0或1)这2个8位的寄存器里的.它随着计数器的输入脉冲进行自加1,也就是每来一个脉冲,计数器就自动加1,,当加到计数器为全1时,再输入一个脉冲就使计数器回零,且计数器的溢出使相应的中断标志位置1,向CPU发出中断请求(定时/计数器中断允许时)。如果定时/计数器工作于定时模式,则表示定时时间已到;如果工作于计数模式,则表示计数值已满。

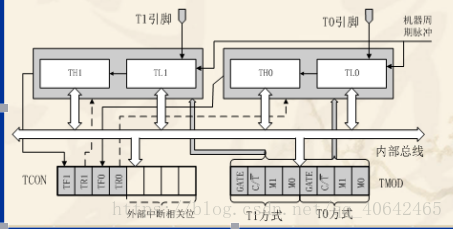

        定时/计数器T0和T1的原理图:
        除了用于存计数值的寄存器外,还有2个寄存器,一个是工作方式寄存器TMOD,作用是确定T0/T1的工作方式和功能。第二个是控制寄存器TCON,作用是控制T0/T1的启动和停止及设置溢出标志.

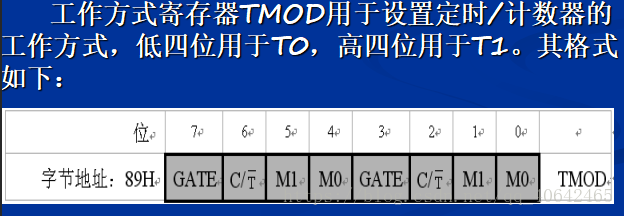

    工作方式寄存器TMOD的原理图:

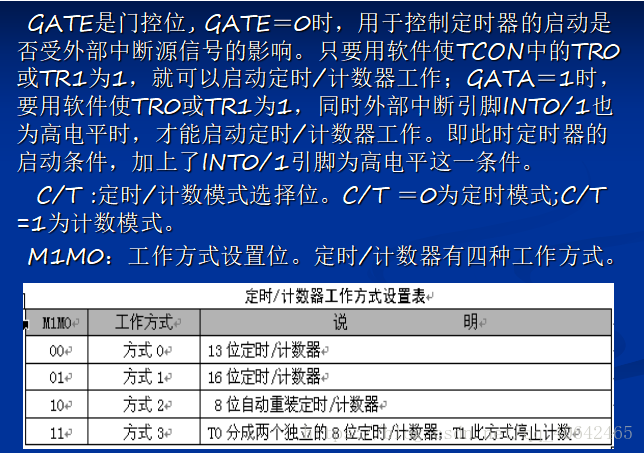

    每一位功能说明


    然后这个工作方式一般都是选方式1的,因为这时候是16位定时/计数器,就是把THX和TLX的全部位也就是16位都用来存计数值了,这样子的话能存的计数值是65535。 ps:再计一个数就溢出变成0了

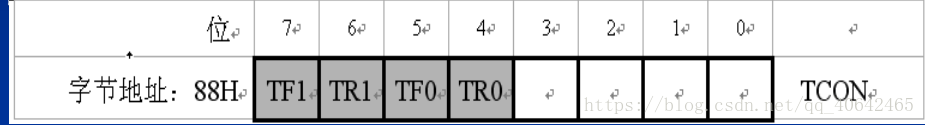

    控制寄存器TCON的原理图:

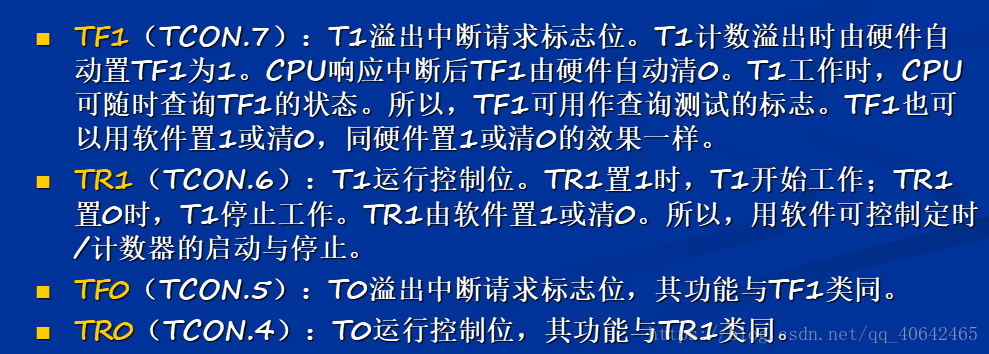

    位说明:

    另外补充说明一下只有高4位是用于定时/计数器的,低4位是用于外部中断0和1的.
    最后总结一下当我们使用于定时/计数器时需要做的事
    1.对TMOD赋值,以确定T0,T1的工作方式和功能

    2.计算初值,并将其写入THX,TLX
    3.要用定时/计数器中断时,要对EA赋值,开放定时器中断.

    4.使TR1/TR0置位,启动定时/计数器T0/T1来定时或计数.
    接下来具体说说怎么计数初值,在这之前要先理解机器周期,因为TH0,TL0存的计数值是每一个机器周期加1的

    机器周期也就是CPU完成一个基本操作所需要的时间。
    机器周期=1/单片机的时钟频率。
    51单片机内部时钟频率是外部时钟的12分频。也就是说当外部晶振的频率输入到单片机里面的时候要进行12分频。比如说你用的是12MHZ的晶振,那么单片机内部的时钟频率就是12/12MHZ,当你使用12MHZ的外部晶振的时候。机器周期=1/1M=1us。
    而我们定时1ms的初值是多少呢,1ms/1us=1000。也就是要计数1000个数,初值=65536-1000(初值=溢出值-计数值)=64536.
    计算出初值以后就把初值存到THX,TLX里,TLX=初值%256,THX=初值/256.可以把计数值理解为256进制的数,THX存的是高位,TLX存的是低位,低位每满256就清0,同时向高位(THX)进1.

    下面贴一份应用了定时器的代码,目的是在点阵上轮流显示1到10.

    #include "reg51.h"
    #include<intrins.h>

    typedef unsigned char u8;
    typedef unsigned int u16;


    sbit SRCLK=P3^6;
    sbit RCLK=P3^5;
    sbit SER=P3^4;

    u8 code tabledu[]={
    0x00,0x00,0x12,0x3E,0x02,0x00,0x00,0x01,0x00,0x00,0x26,0x2A,0x32,0x00,0x00,0x01,
    0x00,0x00,0x2A,0x2A,0x3E,0x00,0x00,0x01,0x00,0x00,0x38,0x08,0x3E,0x00,0x00,0x01,
    0x00,0x00,0x3A,0x2A,0x2E,0x00,0x00,0x01,0x00,0x00,0x3E,0x2A,0x2E,0x00,0x00,0x01,
    0x00,0x00,0x20,0x20,0x3E,0x00,0x00,0x01,0x00,0x00,0x3E,0x2A,0x3E,0x00,0x00,0x01,
    0x00,0x00,0x3A,0x2A,0x3E,0x00,0x00,0x01,0x00,0x3E,0x00,0x3E,0x22,0x3E,0x00,0x01
    };//段选数据表,输入到74hc595芯片

    u8 code tablewe[]={
    0x7f,0xbf,0xdf,0xef,
    0xf7,0xfb,0xfd,0xfe
    };//位选表,用于依次点亮1到8列


    void Hc595(u8 dat)   //要注意输入到595的数据只能是u8型
    {
    	u8 a;
    	SRCLK=0;
    	RCLK=0;

    	for(a=0;a<8;a++)
    	{
    			SER=dat>>7;
    			dat<<=1;

    			SRCLK=1;
    			_nop_();
    			_nop_();
    		  SRCLK=0;
    	}
    	RCLK=1;
    	_nop_();
    	_nop_();
    	RCLK=0;
    }

    void main()
    {
        static u8 i=0;
        static u8 b=0;
        static u16 cnt=0;

        TMOD=0x01;
        TH0=(65536-1000)/256;//计数值为1000,每1ms溢出一次
        TL0=(65536-1000)%256;
        TR0=1;

        while(1)
        {
            if(TF0==1)
            {
                TF0=0;
                TH0=(65536-1000)/256;
                TL0=(65536-1000)%256;
                cnt++;
                if(cnt==1000)//当前的数字显示了1s后,显示下一个数字
                {
                    cnt=0;
                    if(b==80)
                    {
                        b=0;
                    }
                }
                Hc595(0x00);
                switch(i)
                {
                case(0):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(1):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(2):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(3):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(4):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(5):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(6):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
                case(7):P0=tablewe[i];Hc595(tabledu[b+i]);i=0;break;

                }
            }

        }
    }
