一、什么是Micosoft.Chart.Controls
Micosoft.Chart.Controls是微软自带的一个图形可视化的组件，可以在Web程序和窗体程序中（Windowsform）中使用。在.NET4.0之后（即VS2010之后）不需要再手动安装，集成在了VS里面，比如我用的VS2017版本，直接在工具箱中点开“ 数据 ”控件，里面就有一个Chart控件，直接拖动到窗体中即可，默认创建一个chart1的实例对象。
虽然现在流行很多的图形可视化控件库，要么缺少中文参考文档，要么是很古老的版本界面丑陋，要么是需要收费的控件，故而用来很不方便，使用微软自己的Chart依然可以实现很漂亮、很简单的图形可视化操作。
二、Chart控件五大核心“ 图表属性 ”——它们均是“ 集合 ”

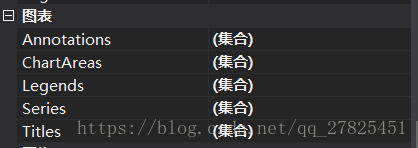

之所以称之为“图表属性 ”是因为在属性中，这五大属性的分类是一样的，如下图所示：
它们均是集合属性。其中中间的三个属性ChartAreas、Series、Legends是最为核心的三个，画图的时候主要用到的也是这三个，下面就这5类属性，做一个简单的介绍。
1、ChartAreas属性
ChartAreas可以理解为是一个图表的绘图区，例如，你想在一幅图上呈现两个不同属性的内容，一个是用户流量，另一个则是系统资源占用情况，那么你要在一个图形上绘制这两种情况，明显是不合理的，对于这种情况，可以建立两个ChartArea，一个用于呈现用户流量，另一个则用于呈现系统资源的占用情况。
当然了，图表控件并不限制你添加多少个绘图区域，你可以根据你的需要进行添加。对于每一个绘图区域，你可以设置各自的属性，如：X,Y轴属性、背景等。需要注意的是，绘图区域只是一个可以作图的区域范围，它本身并不包含要作图形的各种属性数据。
ChartAreas属性的定义如下：
public ChartAreaCollection ChartAreas { get; } 由此可见，他是一个返回ChartAreaCollection的只读属性。
（1）绘图区域的添加——三种方法
在拖动一个Chart控件到窗体中去的时候，会默认有一个Name=“ChartArea1"的对象，它是ChartArea类的一个实例。
a、直接通过操作属性：直接点击添加，会依次按照ChartArea2这样添加下去，也可以修改名字。
b、chart1.ChartAreas.Add("ChartArea2");当然可以起一个其它的名字
c、ChartArea area2=new ChartArea(“ChartArea2”)；
chart1.ChartAreas.Add(area2);
第三种方法展现了创建绘图区域的本质，即添加一个ChartArea类型的对象到ChartAreas属性里面去。
（2）绘图区对象的获取方法
每一个绘图区本质上都是ChartArea的一个实例对象，然后将该对象Add到了chart1对象的ChartAreas集合属性，故而有两种获取方法。
a、通过绘图区名字获取：chart1.ChartAreas["ChartArea1"].属性或方法。
b、通过下标索引获取： chart1.ChartAreas[0].属性或方法。
之所以有这两种方法，是因为ChartAreas属性的本质是集合。
（3）绘图区域常见的一些属性
下面的这些属性均是定义在 ChartArea 类型中的，故而是绘图区的属性
AlignmentOrientation：图表区对齐方向，定义两个绘图区域间的对齐方式，默认为Vertical。
AlignmentStyle：图表区对齐类型，定义图表间用以对其的元素。
AlignWithChartArea：参照对齐的绘图区名称。
InnerPlotPosition：图表在绘图区内的位置属性。
Position：绘图区位置属性，选项如同InnerPlotPosition。
Name：绘图区名称。
Axes：坐标轴集合-非常重要的部分，可分别设置X轴(X axis)，Y轴(Y axis)，第二X轴(SecnondaryX axis)和第二Y轴(Secnondary Y axis)，常用的属性包括：
a.ArrowStyle设置坐标轴是否有箭头
b.Interval：轴刻度间隔大小
c.IntervalOffset：轴刻度偏移量大小
d.LableStyle 设置坐标轴的文字大小等
e.MajorGrid：主要辅助线
f.MajorTickMark：主要刻度线
g.MinorTickMark：次要刻度线
h.MinorGrid：次要辅助线
i.Title：坐标轴标题
j.TitleAlignment：坐标轴标题对齐方式
注意：Axes属性又是一个“ 集合属性”，这也是为什么是Asex，而不是Axis，因为Asex是Axis的复数形式。Asex集合中放置的元素是Axis类型的实例，我们可以通过属性设计器去完成；默认情况下，每一个绘图区会有两组坐标系，即X、Y、第二X、第二Y。要访问某一个
chart1.ChartAreas[1].Axes[3].属性或者是方法
这些属性或者是方法可以设置坐标轴的显示样式，网格的显示方式等等，可以认为定制的。
2、Series属性
Series：最重要的属性，图表集合，就是最终看到的饼图、柱状图、线图、点图等构成的合
Series，应该是整个绘图中最关键的内容了，通俗点说，即是实际的绘图数据区域，实际呈现的图形形状，简单点说，以折线图为例，每个Series就是一条线，每一条线都有自己的绘制形状、样式、独立的数据等。需要注意的是，每一个Series，你可以指定它的绘制区域（即把哪个Series画在哪个ChartArea），人情况下，如果不自己再添加绘图区域ChartArea，则所有的Series会画在同一个ChartArea。
（1）Series的添加
因为Series本身是一个集合属性，故而有两种方法添加
第一、通过属性设置面板添加，默认情况下里面已经有了一个Series1存在了，它是 Series 类型的实例
第二、通过代码添加。chart1.Series.Add("Series2");
第三、直接创建一个Series对象，
Series series2 = new Series("Series2");
chart1.Series.Add(series2);
（2）Series对象的属性和方法获取
每一个Series本质上都是Series的一个实例对象，然后将该对象Add到了chart1对象的Series集合属性，故而有两种获取方法。
a、通过绘图区名字获取：chart1.Series["Series1"].属性或方法。
b、通过下标索引获取： chart1.Series[0].属性或方法。
之所以有这两种方法，是因为Series属性的本质是集合。
（3）图表Series一些常见的一些属性
1.ChartArea：图表所属的绘图区域名称
2.ChartType：图表类型（柱形、饼形、线形、点形、折线图等，有多达几十种之多）
3.IsValueShownAsLabel：是否显示数据点标签，如果为true，在图表中显示每一个数据值
4.Label：数据点标签文本
5.LabelFormat：数据点标签文本格式
6.LabelAngle：标签字体角度
7.Legend：当前数据系列（图表）使用的图例名称
8.Name：数据系列的名称
9.Palette：数据系列（图表）外观定义
10.Points：数据点集合，构成数据系列的点
11.XValueMember：横坐标绑定的数据源
12.XValueType：横坐标数字的类型，默认为auto，即根据传入的数据自动规定类型
13.YValueMembers：纵坐标绑定的数据源
14.YValueType：纵坐标数字的类型默认为auto，即根据传入的数据自动规定类型
15.XAxisType:只是所要使用的坐标轴是主坐标还是副坐标，它有两个取值，Primary和Sencondary
16.YAxisType：
17. 映射区（TooTip）：鼠标放在数据点上出现的小提示，建议用代码控制;
（4）Series属性的“ 数据绑定 ”方式。——上面的Points是“ 核心 ”
(1)Points集合
因为points是集合，故而具有集合的相关性质，Points是一个DataPointCollection类型的集合属性。可以查看 DataPointCollection的定义来查看相关的方法。
要给每一个Series绑定数据，主要用到以下三个方法：
- public void DataBind(IEnumerable dataSource, string xField, string yFields, string otherFields);
- public void DataBindXY(IEnumerable xValue, params IEnumerable[] yValues);
- public void DataBindXY(IEnumerable xValue, string xField, IEnumerable yValue, string yFields);
- public void DataBindY(IEnumerable yValue, string yFields);
- 如下所示：
chart1.Series["Series1"].Points.DataBindXY(x, y); 即绑定了一组 X,Y到一个Series上面去了。
3、Legends属性
MSChart的图例默认不显示，但可进行如下设置：
1.Alignment:对齐方式
2.AutoFitMinFontSize:当IsTextAutoFit为true时，显示的最小字体
3.BackColor:背景颜色，当本身的绘图区域有背景时，将其设置为transparent效果更佳。
4.enabled:是否显示图例
5.IsTextAutoFit:文字大小根据图例区域的大小自动调整
6.Position:图例出现的位置
4、另外两个集合属性
Annotations注解集合
Annotations是一个对图形的一些注解对象的集合，所谓注解对象，类似于对某个点的详细或者批注的说明，
Titles标题合集
根据字面含义即可以理解，是图表的标题配置，同样可以添加多个标题，以及设置标题的样式及文字、位置等属性。多看一下 它的属性即能明白各自的含义。
