深入分析AndroidBinder机制（远程对象访问）

介绍

Binder是什么？它可以叫作：IPC、RPC、线程迁移、远程对象访问，本文中理解它为远程对象访问更贴切些，简而言之就是一个进程能访问另一个进程中的对象，调用该对象的方法，就好像对象在自己的进程中一样，这种访问是同步的访问，当然Binder也能实现异步的通信。

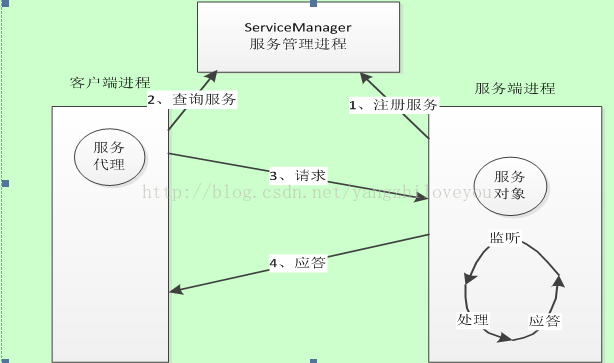

Binder基于C/S架构：

Binder分为Java和C++两套实现，分别用于Java应用和Native应用开发，Java Binder实际上也是基于C++ Binder的一个封装，因此本文只分析C++ Binder。

服务分为2种：Native Service、Android Service。

Native Service：是在系统init阶段通过init.rc脚本建立的服务，完全在C++空间完成的服务。

Androids service：是系统二阶段（init2）初始化时建立的服务，是指在JVM空间完成的服务，虽然也要使用Navite上的框架，但是服务主体存在于Android空间，所有的Androids service都运行在一个进程中：systemsever进程。

实现原理

Binder本质上说就是一种数据传输方式，当通过服务代理调用服务对象的方法时，服务代理把参数序列化进行传输，服务对象反序列化取出参数，然后调用服务对象的方法。

进程间的通信是通过Android专门为Linux增加的一个设备（/dev/binder）来实现的。

本质上是使用了共享内存来进行通信，但该共享内存和我们平常理解会有一点不一样。

我们平常使用的共享内存是两个进程之间，即点到点的，如果有N个进程要两两通信而又不相互干扰，那么就必须有N*N个共享内存。Binder使用的共享内存是进程与binder设备之间，即binder做为一个中间者进行传递，类似会议电视的MCU。

使用了共享内存，在驱动中还是会有一次拷贝的，进程A向进程B传递数据时，数据会被驱动从进程A中拷贝到binder和进程B之间的共享内存中，然后进程B就可以直接读了。

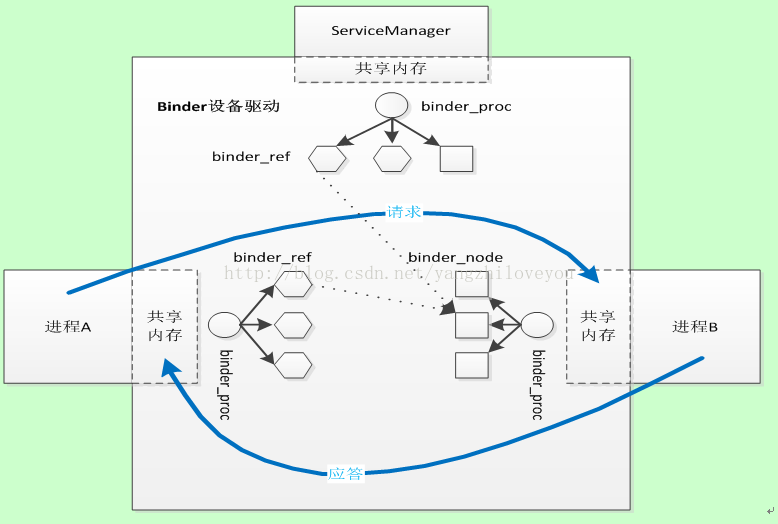

通信过程：

所有要进行通信的进程都得打开/dev/binder设备

binder设备驱动会为每个进程分配一个数据结构binder_proc，每进程中的每个用到了binder通信的线程分配数据结构binder_thread。

binder设备驱动会为服务进程中的每个服务对象分配数据结构binder_node，它隶属于服务进程的binder_proc，是服务端相关的，binder_node中记录了服务对象在服务进程中的地址；会为客户进程中引用的每个服务分配binder_ref，是客户端相关的，binder_ref会指向客户进程引用的服务对象的binder_node。

binder设备驱动为客户进程引用的每个服务都会维护一个handle，它存在于binder_ref中（binder_ref.desc），它就像进程打开某个文件产生的文件描述符一样，进程每引用一个服务，就会分配一个最小未使用的整数作为handle。handle是客户进程相关的，多个进程引用同一个服务得到的handle并不是一样的。

当服务进程向ServiceManager注册服务时，会带上服务的名称字符串，驱动会为服务进程中的服务对象增加一个binder_node，归属于服务进程的binder_proc。

当把注册服务的请求发给ServiceManager时，ServiceManager也是服务对象的一个引用者，驱动会为ServiceManager增加一个binder_ref，指向服务对象的binder_node。驱动把binder_ref.desc（ServiceManager）作为handle返回给ServiceManager，ServiceManager保存此handle和服务名称字符串。

当客户进程向ServiceManager获取服务时，ServiceManager根据服务名称字符串找到服务对象在ServiceManager进程中的handle。在ServiceManager的应答的过程中，驱动根据此handle在ServiceManager进程的binder_proc找到对应的binder_ref，并根据它找到服务对象的binder_node。然后，驱动会为客户进程增加一个binder_ref，指向服务对象的binder_node，最后把binder_ref.desc（客户进程）作为handle返回给客户进程。

客户进程使用得到的handle向服务进程发起请求，驱动会在根据此handle在客户进程的binder_proc查找对应的binder_ref，并找到它指向的binder_node，并找到binder_node所属的binder_proc，最终驱动把请求放入服务进程的接收队列中。

服务进程收到请求后，从binder_node中找到服务对象的地址，然后调用该服务对象。所以，对于服务对象，在客户进程中表现出来的是handle，在服务进程中表现出来的是地址，驱动会对它们进行映射。

Binder框架

概览

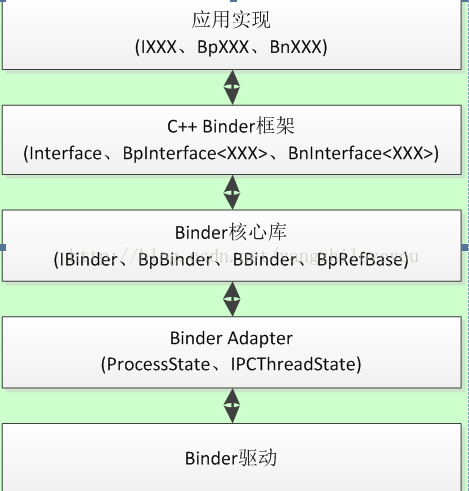

框架的层次结构：

说明：

Bn代表服务端，Bp代表代理

ProcessState、IPCThreadState是进程、线程相关，是对Binder驱动的封装

Binder核心库又是对ProcessState、IPCThreadState的封装

C++ Binder框架是对Binder核心库和服务接口的封装

类关系图：

`

说明：绿色部分是用户编写应用程序需要实现的

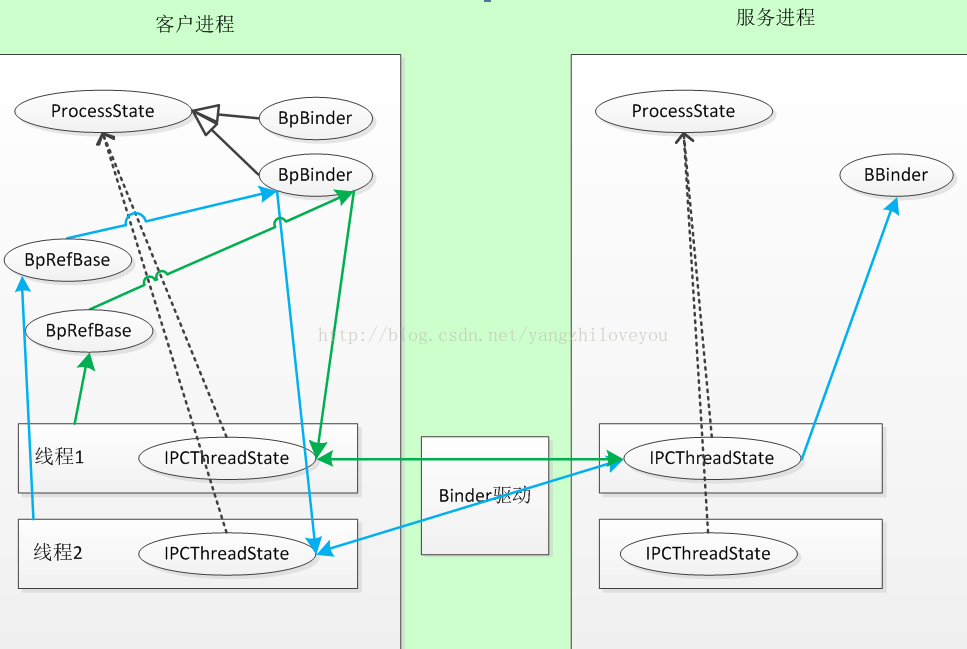

IPCThreadState、ProcessState、Binder关系图：



对于Binder核心库：

IBinder：是一个接口，被BpBinder、Bbinder继承

BpBinder：客户端，内部有一个成员mHandle记录了远程服务对象的handle

BpRefBase：客户端，内部有一个成员指向BpBinder，采用的是Bridge设计模式，实际是是通过BpBinder来完成通信

Bbinder：服务端

对于C++ Binder框架：

Iinterface：主要是定义了asBinder()、纯虚函数onAsBinder()，asBinder()直接调用onAsBinder()，onAsBinder()分别在BnInterface、BpInterface中进行了实现，用于获取BnInterface、BpBinder的地址，即IInterface的作用是通过接口获取对应的Binder对象的本地地址/代理BpBinder的地址。

BpInterface<XXX>：是一个接口，一个模板类，是一个粘合类，即继承BpInterface<XXX>便等同于同时继承IXXX和BpRefBase。

BnInterface<XXX>：是一个接口，一个模板类，是一个粘合类

对于用户实现：

IXXX：是一个接口类，继承IInterface，定义服务的方法，即纯虚函数method_1()等，不能被实例化

BpXXX：是一个实现类，实现了IXXX中的纯虚函数，因为不是接口类，这个实现类不需要在接口中体现（即不需要在接口的头文件中体现，如：IMediaPlayer.h），它封装了IXXX的操作和BpBinder的操作；

BnXXX：仍是一个接口类，未实现IXXX中的纯虚函数，不能被实例化，需要一个真正工作的类来继承、实现它，这个类才是真正执行具体功能的类。BnXXX仅实现了虚函数onTransact()（在BBinder::transact()被调用）。

XXX：实现BnXXX，会有一个XXX::instantiate()函数来注册服务。

Binder驱动

源代码：

kerneldriversstagingandroidinder.h

kerneldriversstagingandroidinder.c

参见下文驱动源代码的分析

Binder Adapter

源代码：

frameworksaseincludeinderIPCThreadState.h

frameworksaseincludeinderProcessState.h

frameworksaselibsinderIPCThreadState.cpp

frameworksaselibsinderProcessState.cpp

ProcessState

一个进程只有一个ProcessState对象，主要用于打开/dev/binder，设置设备支持的最大线程数，进行内存映射，把binder设备文件的句柄保存在mDriverFD以供IPCThreadState使用。维护进程中所有的Service代理（BpBinder对象）和其对应的handle（Binder驱动为每个Service维护一个handle，对handle的操作封装在ProcessState中维护的BpBinder对象中）

ProcessState是singleton模式，使用静态成员函数ProcessState::self()来构造。

构造函数：

ProcessState::ProcessState()

{

     mDriverFD(open_driver())  //打开binder设备

        open("/dev/binder", O_RDWR);

       ioctl(fd, BINDER_SET_MAX_THREADS, &maxThreads);  //最大线程数设为15，保存在binder_proc.max_threads

     mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE |  MAP_NORESERVE, mDriverFD, 0); //内存映射，只读，用于接收transactions

}

ProcessState::getStrongProxyForHandle()

作用：为Service的handle创建BpBinder对象。主要在Parcel::readStrongBinder()、ProcessState::getContextObject()中调用。

sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t  handle)

{

     sp<IBinder> result;

     AutoMutex _l(mLock);     //互斥锁，在ProcessState::expungeHandle()也有调用

// 查询Service代理对象列表，如果未代理对象未创建，将在列表中增加相应位置，以保存下面将要创建的代理对象

handle_entry* e = lookupHandleLocked(handle);

     if (e != NULL) {

         // 1、BpBinder对象在创建时设置了RefBase标志：OBJECT_LIFETIME_WEAK。并且重写了RefBase的虚方法：onFirstRef()、onLastStrongRef()。

         // 2、创建的BpBinder对象在该函数中，只是记录它的地址和它的引用记录的地址，未记录下它的强引用/弱引用

         // 3、调用attemptIncWeak()是安全的，假设BpBinder对象因为弱引用计数减为0而调用BpBinder析构函数（参见：RefBase::weakref_type::decWeak()），该析构函数中要调用ProcessState::expungeHandle()，而expungeHandle()要获取本函数中相同的互斥锁mLock，然后把e->binder置为NULL。所以，如果下面的代码e->binder不为NULL，expungeHandle()也无法执行把它置成NULL，析构函数也就无法完成，对象的空间也不会释放，e->refs指向的空间就是有效的。但此时对象的引用计数可能为0，这样调用attemptIncWeak()会失败，当析构函数完成后，对象的空间会被释放，所以就要重新创建一个对象。

         IBinder* b = e->binder;

         if (b == NULL || !e->refs->attemptIncWeak(this)) { //如果弱引用计数为0，则attemptIncWeak()返回失败

            b = new BpBinder(handle);

            e->binder = b;

            if (b) e->refs = b->getWeakRefs();   // e->refs是e->binder的引用记录的地址

            result = b;

         } else {

            // This little bit of nastyness  is to allow us to add a primary

            // reference to the remote proxy  when this team doesn't have one

            // but another team is sending  the handle to us.

            result.force_set(b);     //调用的是 RefBase::forceIncStrong()，其中会调用BpBinder重写的onFirstRef()

            e->refs->decWeak(this);  //抵消上面的e->refs->attemptIncWeak()的增加

         }

     }

     return result;

}

ProcessState::startThreadPool()

只启动一次，它直接调用ProcessState::spawnPooledThread(true)，创建PoolThread对象并调用PoolThread::run()（实际上就创建了一个线程，没看到线程池的概念），PoolThread继承自Thread，实际上调用的是Thread::run()，其中创建线程函数_threadLoop()，其中调用PoolThread::threadLoop()，其中调用IPCThreadState::self()->joinThreadPool(mIsMain);，此处mIsMain==true，即表示进入looper

IPCThreadState

每个线程都有一个IPCThreadState对象，它有一个成员变量mProcess指向它所属的ProcessState对象，它主要负责Binder数据读写和命令处理，客户端调用transact()，服务端调用joinThreadPool()。

IPCThreadState是singleton模式，使用静态成员函数IPCThreadState::self()来构造。

构造函数：

IPCThreadState::IPCThreadState()

{

     mProcess(ProcessState::self())

     mMyThreadId(androidGetTid())       //调用gettid()或getpid()，返回pid_t，所以线程也是当成轻量级里程看待的

     pthread_setspecific(gTLS, this);   //设置线程私有数据，把IPCThreadState关联到全局静态变量gTLS（Thread Local Storage），而gTLS在IPCThreadState::self()中创建和获取，与gTLS关联的私有数据释放函数为IPCThreadState::threadDestructor()，当线程退出时调用该函数，其中又调用ioctl(self->mProcess->mDriverFD,  BINDER_THREAD_EXIT, 0);

}

transact()：BpBinder实际上调用的是IPCThreadState::transact()，先调用writeTransactionData()构造数据，再调用waitForResponse()写入数据并等待应答

talkWithDriver()：读取/写入，调用ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)，把IPCThreadState::mOut（Parcel）中包含的binder_transaction_data封装成binder_write_read写到驱动，从驱动读取到的binder_write_read中包含的binder_transaction_data写到IPCThreadState::mIn（Parcel）

executeCommand()：BR_***命令处理，对于BR_TRANSACTION，会调用BBinder::transact()。在joinThreadPool()、waitForResponse()中调用

joinThreadPool()：循环结构，调用talkWithDriver()读取命令，然后调用executeCommand()处理。函数名为加入线程池，更准确地说是调用binder_get_thread()在进程的内核数据中分配了一个binder_thread

writeTransactionData()：把用户的Parcel先转换成binder_transaction_data，再把binder_transaction_data写入IPCThreadState::mOut（也是Parcel），仅用来构造mOut。在transact()、sendReply()中调用

waitForResponse()：写入命令并等待应答，先调用talkWithDriver()写入/读取，然后再处理BR_***

Binder核心库

源代码：

frameworksaseincludeinderBinder.h

frameworksaseincludeinderBpBinder.h

frameworksaseincludeinderIBinder.h

frameworksaselibsinderBinder.cpp

frameworksaselibsinderBpBinder.cpp

BpBinder

在ProcessState::getStrongProxyForHandle()创建，创建时会记录下Service的handle，并增加句柄的引用计数（IPCThreadState::self()->incWeakHandle(handle);）

构造函数

参数为服务的handle

BpBinder::BpBinder(int32_t handle)

     : mHandle(handle)

{

     extendObjectLifetime(OBJECT_LIFETIME_WEAK);

     IPCThreadState::self()->incWeakHandle(handle);

}

       IPCThreadState::incWeakHandle()就是向驱动写入了一个BC_INCREFS命令。

BpBinder::transact()

向服务端发送数据，实际上是调用IPCThreadState::transact()来实现。

BpBinder::transact()

{

IPCThreadState::self()->transact(mHandle,...)     // mHandle在ProcessState::getStrongProxyForHandle()创建BpBinder时设置

IPCThreadState::writeTransactionData(BC_TRANSACTION,...)    //构造写入数据

            IPCThreadState::waitForResponse()                      //写入命令并等待应答

                 IPCThreadState::talkWithDriver                       //写入和读取

                  ioctl(mProcess->mDriverFD,  BINDER_WRITE_READ, &bwr)

              // 处理BR_REPLY,...等命令

}

BpRefBase

采用Bridge设计模式，它的构造函数中有一个参数sp<IBinder>，它有一个成员mRemote指向BpBinder，实际的通信工作是通过BpBinder来完成的。

对于一个服务对象，在进程中只有一个BpBinder，但可以有多个BpRefBase引用这个BpBinder

构造函数

参数为BpBinder

BpRefBase::BpRefBase(const sp<IBinder>&  o)

     : mRemote(o.get()), mRefs(NULL), mState(0)

{

     if (mRemote) {

         mRemote->incStrong(this);            // Removed on first IncStrong().

         mRefs = mRemote->createWeak(this);   // Held for our entire lifetime.

     }

}

BBinder

IPCThreadState收到请求后，调用IPCThreadState::executeCommand()处理请求，其中会调用服务对象的BBinder::transact()方法，BBinder::transact()中又继续调用BBinder派生类BnXXX重写的onTransact()方法

Parcel

Parcel顾名思义：邮包，即是应用程序通过binder通信所使用的数据容器。

两个重要的函数：Parcel::writeStrongBinder()、Parcel::readStrongBinder()，它们中会调用ProcessState::self()打开设备

Parcel::writeStrongBinder(constsp<IBinder>& val)

发送请求时，将binder信息写入Parcel

Parcel::writeStrongBinder()

//输入BpBinder或BBinder，构造flat_binder_object

{

     flat_binder_object obj;

     flatten_binder(ProcessState::self(), val, this);

         IBinder *local = binder->localBinder();         // localBinder()被IBinder定义且实现（返回NULL），被BBinder重写（返回this）

         if (!local) {     //参数是BpBinder，传递服务代理信息，客户端A把它得到的服务对象的BpBinder告诉客户端B，客户端B不查询ServiceManager也能使用服务，实现服务信息共享

            BpBinder *proxy = binder->remoteBinder();   // remoteBinder()被IBinder定义且实现（返回NULL），被BpBinder重写（返回this）

            const int32_t handle = proxy ?  proxy->handle() : 0;

            obj.type = BINDER_TYPE_HANDLE;

            obj.handle = handle;     //服务对象的handle

            obj.cookie = NULL;

         } else {          //参数是BBinder，传递服务对象信息

            obj.type = BINDER_TYPE_BINDER;

            obj.binder = local->getWeakRefs();  //服务对象的引用记录的地址

            obj.cookie = local;      //服务对象的地址

         }

         finish_flatten_binder()      //把flat_binder_object写到Parcel.mObjects缓冲区，在驱动传输的过程中（binder_transaction()），为创建binder_node、binder_ref

            Parcel::writeObject()

}

Parcel::readStrongBinder()

接收应答时，从Parcel取出binder信息

Parcel::readStrongBinder()

//返回BpBinder或BBinder，会把handle转换成BpBinder

{

     unflatten_binder(ProcessState::self(), *this, &val);

         Parcel::readObject()              //从Parcel.mObjects缓冲区读取flat_binder_object

         switch (flat->type) {             //读取结构  flat_binder_object

            case BINDER_TYPE_BINDER:     //客户端和服务在同一进程，返回BBinder

                *out = static_cast<IBinder*>(flat->cookie);

            case BINDER_TYPE_HANDLE:     //客户端和服务不在同一进程，返回BpBinder

                *out = proc->getStrongProxyForHandle(flat->handle);

}

C++ Binder框架

源代码：

frameworksaseincludeinderIInterface.h

frameworksaseincludeinderParcel.h

frameworksaselibsinderIInterface.cpp

frameworksaselibsinderParcel.cpp

IInterface

IInterface::asBinder()

asBinder()直接调用纯虚函数IInterface::onAsBinder()，onAsBinder()分别在BnInterface、BpInterface中进行了实现，用于获取BnInterface、BpBinder的地址，即IInterface的作用是通过接口获取对应的Binder对象的本地地址/代理BpBinder的地址

sp<IBinder> IInterface::asBinder()

{

     return this ? onAsBinder() : NULL;

}

template<typename INTERFACE>

IBinder* BnInterface<INTERFACE>::onAsBinder()

{

     return this;

}

template<typename INTERFACE>

inline IBinder* BpInterface<INTERFACE>::onAsBinder()

{

     return remote();

}

BpInterface<XXX>

构造函数

参数为BpBinder

template<typename INTERFACE>

inline BpInterface<INTERFACE>::BpInterface(const  sp<IBinder>& remote)

     : BpRefBase(remote)

{

}

interface_cast<XXX>(constsp<IBinder>& obj)

看名字就知道它是一个进行类型转换的函数，前面根据handle创建了BpBinder，进而创建了BpBinder，接下来就是要利用模板函数interface_cast<XXX>()根据BpBinder创建BpXXX。

函数的参数可以是BpBinder或BBinder，返回的是BpXXX或BnXXX。

template<typename INTERFACE>

inline sp<INTERFACE> interface_cast(const  sp<IBinder>& obj)

{

     return INTERFACE::asInterface(obj);

}

       函数直接调用了IXXX::asInterface()，它是通过宏DECLARE_META_INTERFACE、IMPLEMENT_META_INTERFACE来声明和实现的。

DECLARE_META_INTERFACE、IMPLEMENT_META_INTERFACE

在IXXX类的声明中，调用DECLARE_META_INTERFACE(XXX);，在IXXX类的实现中，调用IMPLEMENT_META_INTERFACE(XXX, "接口名称");

其中关键的实现为：

#define  IMPLEMENT_META_INTERFACE(INTERFACE, NAME)

     ...

     android::sp<I##INTERFACE> I##INTERFACE::asInterface(

            const android::sp<android::IBinder>&  obj)

     {

         android::sp<I##INTERFACE> intr;

         if (obj != NULL) {

            intr = static_cast<I##INTERFACE*>(

                obj->queryLocalInterface(

                        I##INTERFACE::descriptor).get());

            if (intr == NULL) {

                intr = new Bp##INTERFACE(obj);

            }

         }

         return intr;

     }

注释：

IBinder定义并实现了虚函数queryLocalInterface()（为空函数直接返回NULL），BpBinder继承IBinder但未重写该虚函数，BnInterface继承BBinder继承IBinder，重写了该函数（if (_descriptor ==INTERFACE::descriptor) return this;），所以，如果asInterface()的参数为BpBinder，那么每次调用都会创建一个BpXXX，如果参数为BBinder，只是直接返回BBinder对象的地址，作用是在同一个进程中调用Binder将直接得到BBinder对象的地址。调用者无需要关心调用的对象是远程的还是本地的

参数NAME只是接口的名字，无实质作用，和服务的名字不是一回事

实现服务

参考代码：

frameworksaseincludemediaIMediaPlayerService.h

frameworksasemedialibmediaIMediaPlayerService.cpp

frameworksasemedialibmediaplayerserviceMediaPlayerService.h

frameworksasemedialibmediaplayerserviceMediaPlayerService.cpp

编码

IXXX.h：

定义class IXXX:public IInterface：
调用宏DECLARE_META_INTERFACE(XXX);；
定义一系列接口用到的纯虚函数，如：method_1()、method_2()

定义class BnXXX:public BnInterface<IXXX>：
重写onTransact()

IXXX.cpp：

定义class BpXXX:public BpInterface<IXXX>：
构造函数中调用BpInterface<IXXX >(impl)；
调用宏IMPLEMENT_META_INTERFACE(XXX,"android.xxx.IXXX");；
实现接口的方法（其中调用remote()->transact）

实现BnXXX::onTransact()：
重写onTransact()，其中调用由BnXXX派生类XXX实现的接口方法

XXX.h、XXX.cpp：

定义class XXX:public BnXXX
实现接口的方法

BpXXX

构造函数

参数为BpBinder，BpXXX的构造函数中有一个参数sp<IBinder>& impl，说明它采用了Bridge模式，BpBinder是它的实现。

BpXXX(const sp<IBinder>& impl)

     : BpInterface<IXXX>(impl)

{

}

BpXXX::method_1()

该函数内不执行具体的操作，只是把请求发给服务端

virtual void method_1(int id)

{

     Parcel data, reply;

     data.writeInt32(id);  //构造发送数据

     remote()->transact(CMD_METHOD_1, data, &reply);  // CMD_METHOD_1是发送的命令

}

BpXXX继承BpRefBase，BpRefBase定义了成员函数remote()，该函数返回的实际上就是BpBinder，然后调用BpBinder::transact()发送数据

BnXXX

BnXXX::onTransact()

BnXXX::onTransact()在BBinder::transact()中调用，它根据收到的命令，分别调用对应的方法。

status_t BnXXX::onTransact(uint32_t code,  const Parcel& data, Parcel* reply, uint32_t flags)

{

     switch(code) {

         case CMD_METHOD_1: {

            pid_t pid = data.readInt32();

            rtn = method_1(pid);  //调用的是BnXXX的派生类XXX实现的method_1()

            reply->writeInt32(rtn);

         }

     }

}

XXX

实现XXX::method_1()

ServiceManager

源代码：

frameworksasecmdsservicemanager*

服务进程向ServiceManager注册服务，客户进程向ServiceManager查询服务，从而得到访问服务对象的handle。

ServiceManager维护服务名称字符串，它本身也是一个服务，调用binder_become_context_manager()变为“Server大总管”的服务，他对于其它进程来说，它的handle永远是0。它是第一个启动的服务，在/init.rc中启动。

ISericeManager本地功能BnServiceManager并没有实现，本地功能实际上由servicemanager守护进程执行，而用户程序通过调用BpServiceManager来获得其他的服务。

ServiceManager主程序代码

frameworksasecmdsservicemanagerservice_manager.c

main()

{

     // 其中调用binder_***()函数位于frameworksasecmdsservicemanagerinder.c

     binder_open(128*1024);

         open("/dev/binder")         //调用驱动的binder_open()

         mmap()                      //把/dev/binder映射到一个128*1024字节大小的内存

     binder_become_context_manager()

         ioctl(BINDER_SET_CONTEXT_MGR)

     binder_loop(bs, svcmgr_handler);  //注册请求处理函数 svcmgr_handler()

         binder_write()              //写命令BC_ENTER_LOOPER

         // 开始循环

         ioctl(BINDER_WRITE_READ);  //只是读取

         binder_parse()              //调用svcmgr_handler()处理BR_TRANSACTION,...等命令，

}

svcmgr_handler()

请求处理函数

对于客户端请求服务，返回的是Service的handle，binder类型是BINDER_TYPE_HANDLE，见函数bio_put_ref()，然后在驱动层binder_thread_write() ->binder_transaction()会进行转换，如果请求的服务在同一进程里，则转换类型成BINDER_TYPE_BINDER，直接使用服务对象的地址，而不使用handle，这在unflatten_binder()中有体现。

获取ServiceManager服务代理

sp<IServiceManager>  defaultServiceManager()

{

     if (gDefaultServiceManager != NULL) return gDefaultServiceManager; //单一实例



     {

         AutoMutex _l(gDefaultServiceManagerLock);

         if (gDefaultServiceManager == NULL) {

            gDefaultServiceManager =  interface_cast<IServiceManager>(   //调用interface_cast<XXX>根据BpBinder生成BpServiceManager

                ProcessState::self()->getContextObject(NULL));

         }

     }



     return gDefaultServiceManager;

}

sp<IBinder> ProcessState::getContextObject(const  sp<IBinder>& caller)

{

     if (supportsProcesses()) {

         return getStrongProxyForHandle(0);   //调用ProcessState::getStrongProxyForHandle()创建BpBinder，handle为0

     } else {

         return getContextObject(String16("default"), caller);

     }

}

注册服务

status_t BpServiceManager::addService(const  String16& name, const sp<IBinder>& service)

//参数service可以是BpBinder或BBinder，binder驱动会记录下对象的地址

{

     data.writeStrongBinder(service);

     remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply);

}

查询服务

sp<IBinder> BpServiceManager::getService(const  String16& name)

//函数返回BpBinder或BBinder

{

     BpServiceManager::checkService()

         remote()->transact(CHECK_SERVICE_TRANSACTION, data, &reply);

         reply.readStrongBinder()

}

调用服务

服务端

服务端如何工作

创建ProcessState对象，打开/dev/binder，映射好内存

调用defaultServiceManager()创建ServiceManager的代理

调用服务端类的方法instantiate()，创建服务端对象，并向ServiceManager注册

ProcessState::self()->startThreadPool();，其中也会调用IPCThreadState::joinThreadPool()，参数是true，加上下面的，总共调用了2次

IPCThreadState::self()->joinThreadPool();，参数默认也是true，进入服务的循环监听状态。（网上有人测试过把最后一句屏蔽掉，也能正常工作。但是难道主线程提出了，程序还能不退出吗？）

参考代码：

frameworksasemediamediaservermain_mediaserver.cpp

int main(int argc, char** argv)

{

     sp<ProcessState> proc(ProcessState::self());

     sp<IServiceManager> sm = defaultServiceManager();

     LOGI("ServiceManager: %p", sm.get());

     AudioFlinger::instantiate();

     MediaPlayerService::instantiate();

     CameraService::instantiate();

     AudioPolicyService::instantiate();

     ProcessState::self()->startThreadPool();

     IPCThreadState::self()->joinThreadPool();

}

void MediaPlayerService::instantiate() {

     defaultServiceManager()->addService(

            String16("media.player"),  new MediaPlayerService());  //注册时，要附上服务名称、服务对象的地址，服务对象的地址最终是记录在驱动中

}

客户端

客户端如何调用服务

调用defaultServiceManager()创建ServiceManager的代理，其中会创建ProcessState对象

调用BpServiceManager::getService()获取服务的handle，并生成对应的BpBinder

调用BpBinder::linkToDeath()，注册服务死亡的通知

调用interface_cast<IXXX>()利用BpBinder生成BpXXX
