1、HDCP的基本原理
HDCP（High-bandwidth Digital Content Protection宽带数字视频保护）是用来对具备HDMI功能的发射端和具备HDMI功能的接收端的传输保护，为了保护版权，更是得到了运动图像业界（如FOX、Universal、Warner Bros等）的认可。它是基于HDMI这种传输高速、高带宽的数字内容保护，其它的防拷贝技术不适合HDMI，如Macrovision只适合模拟信号，DCTP只支持100~400M的带宽，只适应IEEE-1394。
要获得这种技术和生产带HDCP功能的产品，必须从Digital Content Protection LLC获得许可才能得到HDCP所需的设备密匙（device key），它具有唯一性，一个设备一个key。

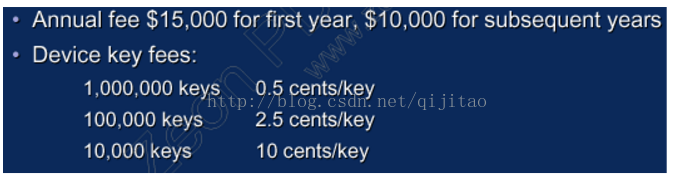

Licence的缴费情况如下：

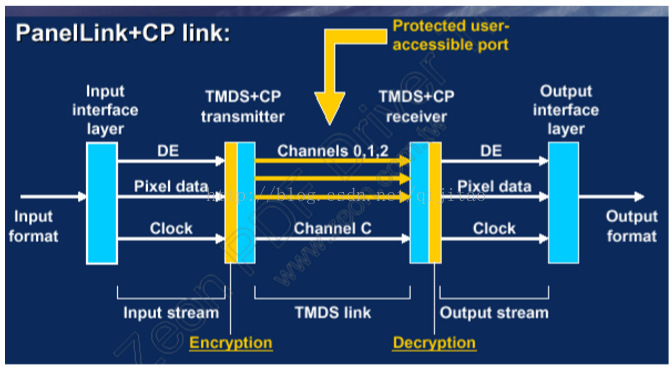

HDMI+HDCP的示图如下：

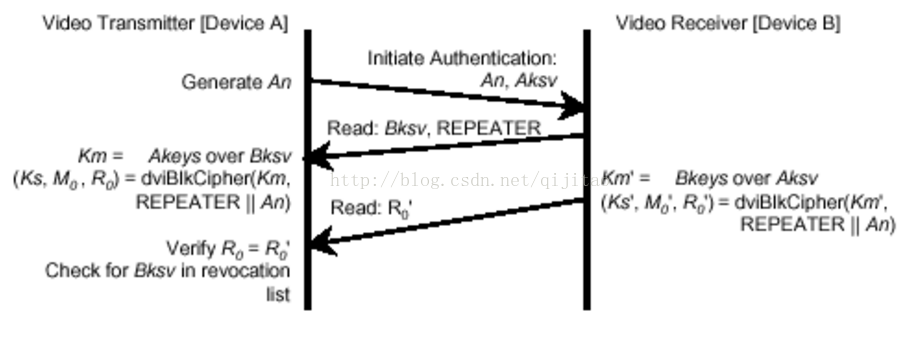

首先要得到HDCP的确认（Authentication）才能进行HDMI数据传输，其过程如下：
当发射端和接收端从Digital Content Protection LLC得到有效的device key，就会有相应的识别器（Identifier）即KSV（Key Selection Vector密匙选择矢量）。
1． 确认初始化，由发射端A的HDCP密码引擎产生一个64bit的伪随机序列An，连同自己的
KSV（Aksv），传给接收端，接收端向发射端传输自己的KSV（Bksv）和REPEATER bit进行响应。
2． 发射端由Akey和Bksv进行算法得到Km，再由Km、REPEATER、An得到Ks、Mo、R0，
同样接收端由Bkey和Aksv进行算法得到Km’，再由Km、REPEATER、An得到Ks’、Mo’、Ro’。
3． 当R0= R0’时，HDCP的初始确认通过。

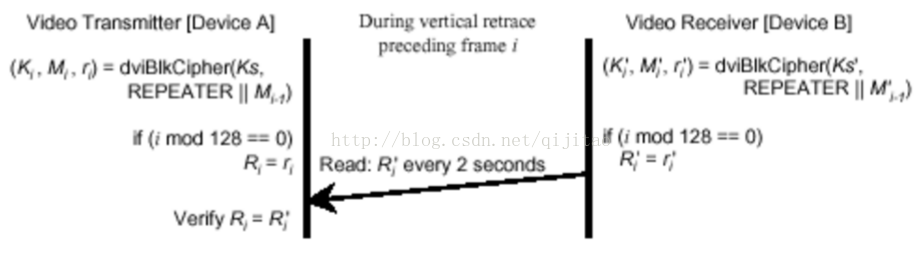

4 .以后在场消隐期间，从第128 帧开始，每隔2秒，Mi（初始化值，想相当于前面的An）
变为一个新的值，从而计算出新的Ri和Ri’，也就是说Ri和Ri’ 每隔2秒就升级。 5 .当Ri= Ri’时，HDCP的确认通过，继续进行HDMI的连接。
2、HDMI+HDCP+HPD+EDID的工作原理
1．HPD
（Hot Plug Detect热插拔检测）是检测接收端是否连上的一种方法，而不管接收端是否上电。
2．EDID
当检测到接收端已连上，就从接收端的EEPROM中读EDID信息，EDID（Extended display Identification Data 扩展显示识别数据）是在接收端的EEPROM存放monitor的显示格式，发射端（PC主机）需要读出EDID信息，从而确定输出的格式。
3. HD CP的确认
检测接收端是否上电
-> 建立HDMI连接
-> HDCP的确认 ,重试三次 ->
4. HDMI数据传输和TMDS的解码。
