一 、OLED屏

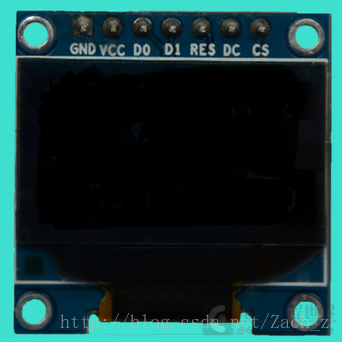

1.OLED屏（七针）

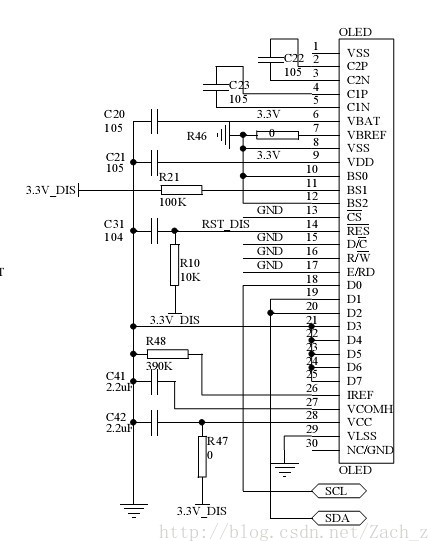

2.OLED电路图
3.0.96'OLED简介
该模块特点：
1、三色可选，模块有两种单色和黄蓝双色两种颜色可选，单色为纯白色和纯蓝色，双
色为黄蓝双色；
2、超小尺寸，显示尺寸为 0.96 寸，模块尺寸为 27mm（长）*26mm（宽）*4mm（高）；
3、高分辨率，分辨率为 128*64；
4、接口模式，4 线串行 SPI 接口模式；
5、带字库，可显示标准的国标简体（GB2312）汉字、8*16 点 ASCII 粗体字库、7*8
点 ASCII 字库、5*7 点 ASCII 字库。
6、兼容 3.3V~5V 电压。
二、GPIO模拟SPI
1.引脚定义
GND 地
VCC 电源，3.3V~5V
D0 4 线 ISP 接口模式：时钟线（CLK） PA4
D1 4 线 ISP 接口模式：串行数据线（MOSI）PA3
RES 4 线 ISP 接口模式：命令/数据标志位（RET复位）PA2
DC 命令/数据标志位 A1
CS OLED 片选
2.时序图
模块只支持向模块写数据不能读数据
所以只需要写SPI发送即可
3.程序
"SPI.h"
#define OLED_CMD 0 //命令声明
#define OLED_DATA 1 //数据声明
#define OLED_CLK PAout(4) // CLK时钟 d0
#define OLED_MOSI PAout(3) // MOSI d1
#define OLED_RST PAout(2) // RET复位 ret
#define OLED_DC PAout(1) // 命令|数据 dc （0表传输命令1表传输数据）
void OLED_SPI_Init(void); //配置MCU的SPI
void SPI_WriteByte(uint8_t addr,uint8_t data); //向寄存器地址写一个byte的数据
void WriteCmd(unsigned char cmd); //写命令
void WriteDat(unsigned char data); //写数据
"SPI.c"
/*************************************************************************/
/*函数功能: GPIO模拟SPI端口初始化 */
/*************************************************************************/
void OLED_SPI_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA ,ENABLE);//使能PA端口时钟
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4; //端口配置
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//IO口速度为50MHz
GPIO_Init(GPIOA,&GPIO_InitStructure);//根据设定参数初始化GPIOA
}
/*************************************************************************/
/*函数功能: 通过SPIO软件模拟SPI通信协议,向模块(SSD1306)写入一个字节 */
/*入口参数： */
/* data：要写入的数据/命令 */
/* cmd ：数据/命令标志 0,表示命令;1,表示数据; */
/*************************************************************************/
void SPI_WriteByte(unsigned char data,unsigned char cmd)
{
unsigned char i=0;
OLED_DC =cmd;
OLED_CLK=0;
for(i=0;i<8;i++)
{
OLED_CLK=0;
if(data&0x80)OLED_MOSI=1; //从高位到低位
else OLED_MOSI=0;
OLED_CLK=1;
data<<=1;
}
OLED_CLK=1;
OLED_DC=1;
}
/*************************************************************************/
/*函数功能: 写命令 */
/*************************************************************************/
void WriteCmd(unsigned char cmd)
{
SPI_WriteByte(cmd,OLED_CMD);
}
/*************************************************************************/
/*函数功能: 写数据 */
/*************************************************************************/
void WriteData(unsigned char data)
{
SPI_WriteByte(data,OLED_DATA);
}4.SSD1306的命令
1.SSD1306显存为128*64bit大小, SSD1306将全部显存分为8页,每页128字节
2.ssd1306命令
0:OLED设置对比度 发送两个字节 第一个字节为命令-0x81 第二个字节为设置对比度值,值越大屏幕越亮(0X00-0XFF) 1:关闭/开启OLED显示 发送一个命令字节,高七位固定,最低位X0=0关闭显示,X0=1开启显示 0xAE:关闭显示 0xAF:开启显示 2:关闭/开启电荷泵 发送两个字节 第一个字节为命令-0x8D 第二个字节为设置电荷泵开关 位0,1,4,5,6固定,位6位7随意,位2控制电荷泵开关 A2=0关闭电荷泵 A2=1开启电荷泵 注意:在模块初始化时,必须开启,否则看不到屏幕显示 3:0xB0-0xB7 设置页地址 发送一个字节,高5位固定 位0-位2 , X[2:0]共3位, 值范围0-7对应页0-7地址(共8页) 4:0x00-0x0F设置列地址起始低四位 高四位固定 低四位设置列地址起始低四位 5:0x10-0x1F设置列地址起始高四位 高四位固定 低四位设置列地址起始高四
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
"OLED.h"
void OLED_Init(void);//初始化OLED
void OLED_ON(void);//唤醒OLED
void OLED_OFF(void);//OLED休眠
void OLED_Refresh_Gram(void);//更新显存到OLED
void OLED_Clear(void);//清屏
void OLED_DrawPoint(u8 x,u8 y,u8 t);//画点
void OLED_Fill(u8 x1,u8 y1,u8 x2,u8 y2,u8 dot);//填充
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode);//显示字符
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size);//显示2个数字
void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size);//显示字符串"OLED.c"
//OLED的显存
//存放格式如下.
//[0]0 1 2 3 ... 127
//[1]0 1 2 3 ... 127
//[2]0 1 2 3 ... 127
//[3]0 1 2 3 ... 127
//[4]0 1 2 3 ... 127
//[5]0 1 2 3 ... 127
//[6]0 1 2 3 ... 127
//[7]0 1 2 3 ... 127
u8 OLED_GRAM[128][8];
/*************************************************************************/
/*函数功能: 软延时 */
/*************************************************************************/
void OLED_DLY_ms(unsigned int ms)
{
unsigned int a;
while(ms)
{
a=1335;
while(a--);
ms--;
}
}
/*************************************************************************/
/*函数功能: 初始化OLED模块 */
/*************************************************************************/
void OLED_Init(void)
{
OLED_SPI_Init();
OLED_CLK = 1;
OLED_RST = 0;
OLED_DLY_ms(100);
OLED_RST = 1;
//从上电到下面开始初始化要有足够的时间，即等待RC复位完毕
WriteCmd(0xAE); // Display Off (0x00)
WriteCmd(0xD5);
WriteCmd(0x80); // Set Clock as 100 Frames/Sec
WriteCmd(0xA8);
WriteCmd(0x3F); // 1/64 Duty (0x0F~0x3F)
WriteCmd(0xD3);
WriteCmd(0x00); // Shift Mapping RAM Counter (0x00~0x3F)
WriteCmd(0x40 | 0x00); // Set Mapping RAM Display Start Line (0x00~0x3F)
WriteCmd(0x8D);
WriteCmd(0x10 | 0x04); // Enable Embedded DC/DC Converter (0x00/0x04)
WriteCmd(0x20);
WriteCmd(0x02); // Set Page Addressing Mode (0x00/0x01/0x02)
WriteCmd(0xA0 | 0x01); // Set SEG/Column Mapping
WriteCmd(0xC0); // Set COM/x Scan Direction
WriteCmd(0xDA);
WriteCmd(0x02 | 0x10); // Set Sequential Configuration (0x00/0x10)
WriteCmd(0x81);
WriteCmd(0xCF); // Set SEG Output Current
WriteCmd(0xD9);
WriteCmd(0xF1); // Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
WriteCmd(0xDB);
WriteCmd(0x40); // Set VCOM Deselect Level
WriteCmd(0xA4 | 0x00); // Disable Entire Display On (0x00/0x01)
WriteCmd(0xA6 | 0x00); // Disable Inverse Display On (0x00/0x01)
WriteCmd(0xAE | 0x01); // Display On (0x01)
OLED_Clear(); //初始清屏
}
/*************************************************************************/
/*函数功能: 将OLED从休眠中唤醒 */
/*************************************************************************/
void OLED_ON(void)
{
WriteCmd(0X8D); //设置电荷泵
WriteCmd(0X14); //开启电荷泵
WriteCmd(0XAF); //OLED唤醒
}
/*************************************************************************/
/*函数功能: 将OLED休眠 -- 休眠模式下,OLED功耗不到10uA */
/*************************************************************************/
void OLED_OFF(void)
{
WriteCmd(0X8D); //设置电荷泵
WriteCmd(0X10); //关闭电荷泵
WriteCmd(0XAE); //OLED休眠
}
/*************************************************************************/
/*函数功能: 更新显存到OLED */
/*************************************************************************/
void OLED_Refresh_Gram(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
WriteCmd(0xb0+i); //设置页地址（0~7）
WriteCmd(0x00); //设置显示位置—列低地址
WriteCmd(0x10); //设置显示位置—列高地址
for(n=0;n<128;n++)WriteData(OLED_GRAM[n][i]);
}
}
/*************************************************************************/
/*函数功能: 清屏 */
/*************************************************************************/
void OLED_Clear(void)
{
u8 i,n;
for(i=0;i<8;i++)for(n=0;n<128;n++)OLED_GRAM[n][i]=0X00;
OLED_Refresh_Gram();//更新显示
}
/*************************************************************************/
/*函数功能: 画点 */
/*入口参数： */
/* x：横坐标 0~127 */
/* y：纵坐标 0~63 */
/* dot:0,清空;1,填充 */
/*************************************************************************/
void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
u8 pos,bx,temp=0;
if(x>127||y>63)return;//超出范围了.
pos=7-y/8;
bx=y%8;
temp=1<<(7-bx);
if(t)OLED_GRAM[x][pos]|=temp;
else OLED_GRAM[x][pos]&=~temp;
}
/*************************************************************************/
/*函数功能: 填充 */
/*入口参数： */
/* x1,y1,x2,y2 填充区域的对角坐标 */
/* 确保x1<=x2;y1<=y2 0<=x1<=127 0<=y1<=63 */
/* dot:0,清空;1,填充 */
/*************************************************************************/
void OLED_Fill(u8 x1,u8 y1,u8 x2,u8 y2,u8 dot)
{
u8 x,y;
for(x=x1;x<=x2;x++)
{
for(y=y1;y<=y2;y++)OLED_DrawPoint(x,y,dot);
}
OLED_Refresh_Gram();//更新显示
}
/*************************************************************************/
/*函数功能: 在指定位置显示一个字符,包括部分字符 */
/*入口参数： */
/* x:0~12 */
/* y:0~63 */
/* mode:0,反白显示;1,正常显示 */
/* size:选择字体 16/12 */
/*************************************************************************/
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
u8 temp,t,t1;
u8 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数
chr=chr-' ';//得到偏移后的值
for(t=0;t<csize;t++)
{
if(size==12)temp=asc2_1206[chr][t]; //调用1206字体
else if(size==16)temp=asc2_1608[chr][t]; //调用1608字体
else if(size==24)temp=asc2_2412[chr][t]; //调用2412字体
else return; //没有的字库
for(t1=0;t1<8;t1++)
{
if(temp&0x80)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp<<=1;
y++;
if((y-y0)==size)
{
y=y0;
x++;
break;
}
}
}
}
//m^n函数
u32 mypow(u8 m,u8 n)
{
u32 result=1;
while(n--)result*=m;
return result;
}
/*************************************************************************/
/*函数功能: 显示2个数字 */
/*入口参数： */
/* x,y :起点坐标 */
/* len :数字的位数 */
/* size:字体大小 */
/* mode:模式 0,填充模式;1,叠加模式 */
/* num:数值(0~4294967295) */
/*************************************************************************/
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size)
{
u8 t,temp;
u8 enshow=0;
for(t=0;t<len;t++)
{
temp=(num/mypow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
OLED_ShowChar(x+(size/2)*t,y,' ',size,1);
continue;
}else enshow=1;
}
OLED_ShowChar(x+(size/2)*t,y,temp+'0',size,1);
}
}
/*************************************************************************/
/*函数功能: 显示字符串 */
/*入口参数： */
/* x,y:起点坐标 */
/* size:字体大小 */
/* *p:字符串起始地址 */
/*************************************************************************/
void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size)
{
while((*p<='~')&&(*p>=' '))//判断是不是非法字符!
{
if(x>(128-(size/2))){x=0;y+=size;}
if(y>(64-size)){y=x=0;OLED_Clear();}
OLED_ShowChar(x,y,*p,size,1);
x+=size/2;
p++;
}
}
