DEV控件之ChartControl用法

DEV控件之ChartControl用法

一、总体概述

这个控件包含3层，最外面的chartControl层、中间的XYDiagram层、最里面的Series层。功能非常强大，但同时使用起来也相对复杂，需要各个层之间相互协调设置才能达到自己想要的效果。

二、chartControl层

像DEV的其它控件一样，这一层之相当于是一个壳子，我们平时在这里面设置的属性也不多。而且都是些常规属性，比如大小、停靠方式等等。

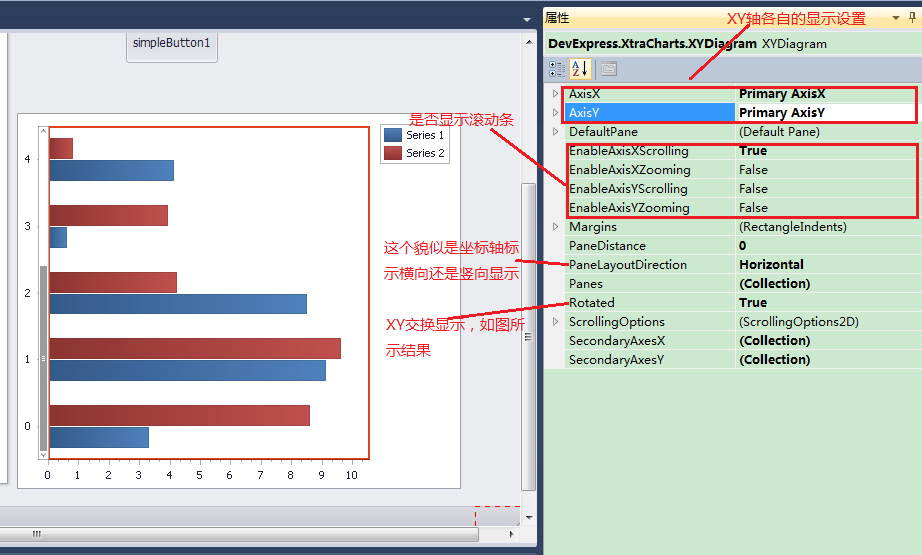

三、XYDiagram层

这一层就比较关键了，主要是涉及到XY轴的显示方式和滚动条显示等。并且坐标轴的显示方式和数据类型也有很大的关系，主要包括3种类型，数据类型是根据添加到Series中的数据类型决定的，主要属性是ArgumentScaleType。所以涉及到3种不同的设置方式。

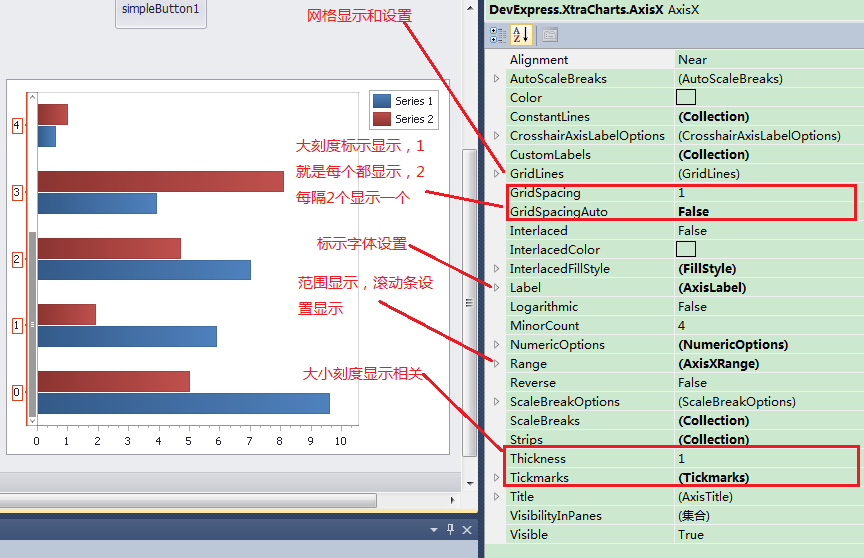

1. 当坐标轴的数据类型是数字时

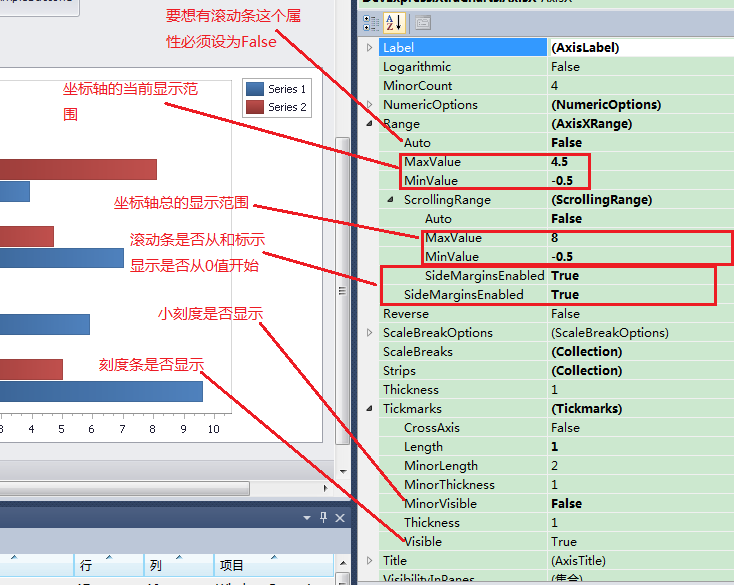

　　2. 当前数据类型是字符串时

其它设置同上，主要是要想出现滚动条，在设计面板中还不能实现，必须通过代码设置

DevExpress.XtraCharts.XYDiagram xyDiagram1 = (XYDiagram)this.chartControl1.Diagram;

xyDiagram1.AxisX.Range.MaxValueInternal = 3; //这个属性在设计视图里面是看不到的，只有代码里面才可以设置。

xyDiagram1.AxisX.Range.MinValueInternal = -0.5D;

　　3.当前数据类型是时间

AxisX ax = (XYDiagram)chartControl1.Diagram;
ax.GridSpacingAuto = false;
ax.DateTimeMeasureUnit = DateTimeMeasurementUnit.Minute;//这个可以根据你自己的情况设置
ax.DateTimeGridAlignment = DateTimeMeasurementUnit.Second; //这个是间隔单位
ax.GridSpacing = 10; // 每10秒为一个间隔。

三、series层

根据选择的类型图不一样，设置也不尽相同。

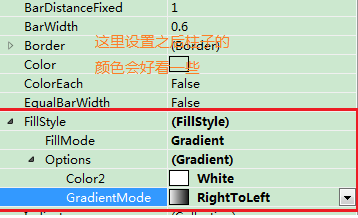

　　1.棒状图

其实说起棒状图，很多人都在乎如何固定棒状图的宽度，其实它这里是不可以固定具体的像素宽度，只能根据左边轴当前的显示范围来确定显示的比例，比如当前显示的范围是3，宽度比例是0.6，那么显示的就比较适中，如果是1，则显示的比较宽一点，而且间隔也变小了。主要宽度属性为：

BarSeriesView sv1 = (BarSeriesView)S1.View;

            sv1.BarWidth = 1;

四、相关代码实现

#region 仅供参考（不需要）
            //控制X、Y轴显示
            //XYDiagram diagram = (XYDiagram)chartControl.Diagram;
            //diagram.AxisX.Label.Staggered = true;
            //diagram.AxisY.Label.BeginText = "Axis value = ";
            //diagram.AxisY.Label.Angle = -30;
            //diagram.AxisY.Label.Antialiasing = true;

            //XYDiagram diagram = (XYDiagram)chartControl.Diagram;
            //diagram.AxisX.DateTimeMeasureUnit = DateTimeMeasurementUnit.Second;
            //diagram.AxisX.DateTimeOptions.Format = DateTimeFormat.Custom; diagram.AxisX.DateTimeOptions.FormatString = "HH:mm:ss";

            //((XYDiagram)myChartControl.Diagram).AxisX.Interlaced = true;
            //((XYDiagram)myChartControl.Diagram).AxisX.GridSpacing = 10;
            //((XYDiagram)myChartControl.Diagram).AxisX.Label.Angle = -30;
            //((XYDiagram)myChartControl.Diagram).AxisX.Label.Antialiasing = true;
            //((XYDiagram)myChartControl.Diagram).AxisX.DateTimeOptions.Format = DateTimeFormat.MonthAndDay;

            ////XYDiagram xyDiagram1 = new XYDiagram();
            ////xyDiagram1.AxisX.Range.Auto = false; //要开启滚动条必须将其设置为false
            //////xyDiagram1.AxisX.Range.MaxValueInternal = 30.5D > (cnt + 1) ? (cnt + 1) : 30.5D;//在不拉到滚动条的时候，X轴显示多个值，既固定的X轴长度。
            //////xyDiagram1.AxisX.Range.MinValueInternal = -0.5D;
            ////xyDiagram1.AxisX.Range.ScrollingRange.Auto = false;
            ////xyDiagram1.AxisX.MinorCount = 9; //显示X轴间隔数量
            ////xyDiagram1.AxisX.Tickmarks.MinorVisible = true;//是否显示X轴间隔
            //xyDiagram1.AxisY.MinorCount = 1;//显示Y轴间隔数量
            //xyDiagram1.AxisY.Tickmarks.MinorVisible = true;//是否显示Y轴间隔

            //xyDiagram1.AxisX.Range.ScrollingRange.MaxValueSerializable = (cnt + 1).ToString();//整个X轴最多显示多多少个值
            // xyDiagram1.AxisX.Range.ScrollingRange.MinValueSerializable = "0";
            //xyDiagram1.AxisX.DateTimeMeasureUnit = DateTimeMeasurementUnit.Second;
            //xyDiagram1.AxisX.DateTimeOptions.Format = DateTimeFormat.Custom;
            //xyDiagram1.AxisX.DateTimeOptions.FormatString = "yyyy:MM:HH";
            //xyDiagram1.AxisX.Range.ScrollingRange.SideMarginsEnabled = true;//是否从X轴原点开始显示
            //xyDiagram1.AxisX.Range.SideMarginsEnabled = false;
            ////xyDiagram1.AxisX.VisibleInPanesSerializable = "-1";
            ////xyDiagram1.AxisY.NumericOptions.Format = DevExpress.XtraCharts.NumericFormat.Percent;//显示为百分数
            //xyDiagram1.AxisY.Range.Auto = false;
            ////xyDiagram1.AxisY.Range.MaxValueSerializable = "1.02";
            ////xyDiagram1.AxisY.Range.MinValueSerializable = "0.5";
            //xyDiagram1.AxisY.Range.ScrollingRange.SideMarginsEnabled = true;
            //xyDiagram1.AxisY.Range.SideMarginsEnabled = true;
            ////xyDiagram1.AxisY.VisibleInPanesSerializable = "-1";
            //xyDiagram1.EnableScrolling = true;//启用滚动条

            //获取Diagram必须在ChartControl中已经加入了Series之后
            //((XYDiagram)chartControl.Diagram).Rotated = false;
            #endregion

            //图标位置
            //myChartControl.Legend.AlignmentHorizontal = LegendAlignmentHorizontal.Right;
            //myChartControl.Legend.AlignmentVertical = LegendAlignmentVertical.Top;

            //ChartTitle chartTitle = new ChartTitle();
            //chartTitle.Text = this.Text;//标题内容
            //chartTitle.TextColor = System.Drawing.Color.Black;//字体颜色
            //chartTitle.Font = new Font("Tahoma", 8);//字体类型字号
            //chartTitle.Dock = ChartTitleDockStyle.Bottom;//标题对齐方式
            //chartTitle.Alignment = StringAlignment.Far;
            //myChartControl.Titles.Clear();//清理标题
            //myChartControl.Titles.Add(chartTitle);//加载标题

            //Series series1 = new Series(this.Text, ViewType.Spline);
            //series1.ArgumentScaleType = ScaleType.DateTime;//x轴类型
            //series1.ValueScaleType = ScaleType.Numerical;//y轴类型
            ////X轴的数据字段
            //series1.ArgumentDataMember = "StatisticsTime";
            ////Y轴的数据字段
            //series1.ValueDataMembers[0] = "StatisticsSum";
            ////定义线条上点的标识形状是否需要
            //((LineSeriesView)series1.View).LineMarkerOptions.Visible = false;
            ////定义线条上点的标识形状
            //((LineSeriesView)series1.View).LineMarkerOptions.Kind = MarkerKind.Circle;
            ////不显示X、Y轴上面的交点的值
            //((PointSeriesLabel)series1.Label).Visible = false;
            ////线条的类型，虚线，实线
            //((LineSeriesView)series1.View).LineStyle.DashStyle = DashStyle.Solid

饮水思源，不忘初心。 要面包，也要有诗和远方。

坐标轴label 取消自动隐藏

   (( XYDiagram ) this.chartControl1.Diagram).AxisX.Label.ResolveOverlappingOptions.AllowHide = false;
