    前言

        在数据的概念设计阶段,需要使用E-R将数据库表之间的实体关系表示出来,这就要使用到E-R图了.


    E-R图


        简介

        E-R(Entity-Relationship Approach)图全称"实体-联系-方法"图.从这个中文名字我们基本上也就能理解他的作用.用于

    描述实体世界中实体之间的关系模型.                                             详见:E-R图

    元素

        实体型(Entity):具有共同特征和性质的同类型实体.如:学生 张三 学生 李四.均为实体.用矩形表示.

        属性(Attribute):详细描述这个实体的内部信息.如:学生 张三 .有身高 年龄 体重 等.用椭圆表示.

        联系(Relationship):描述实体之间或实体内部之间关系.如学生 张三 与 李四的老师为 王五 .则王五与

    张三、李四之间的关系是师生.关系有 1:1(夫妻制)1:n(师生情)n:n(打群架).

    VISIO演示


      在OFFICE 2013里面没有E-R图的模板。

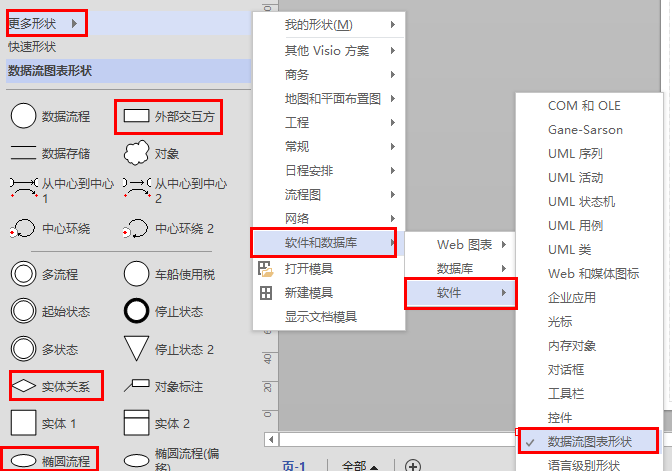

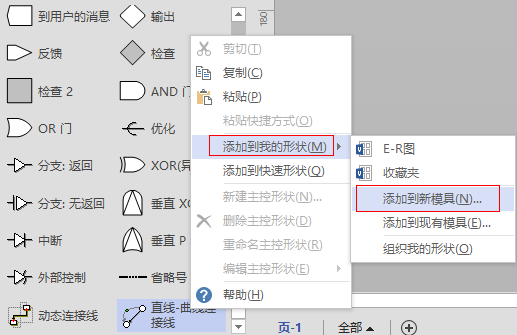

    新建模具

    打开visio,创建空白模板。

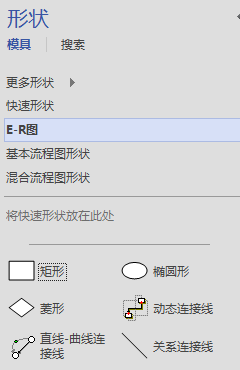

    这样一来我们的模具就新建好了
