power的总结comment配置

如下图所示，创建模型：

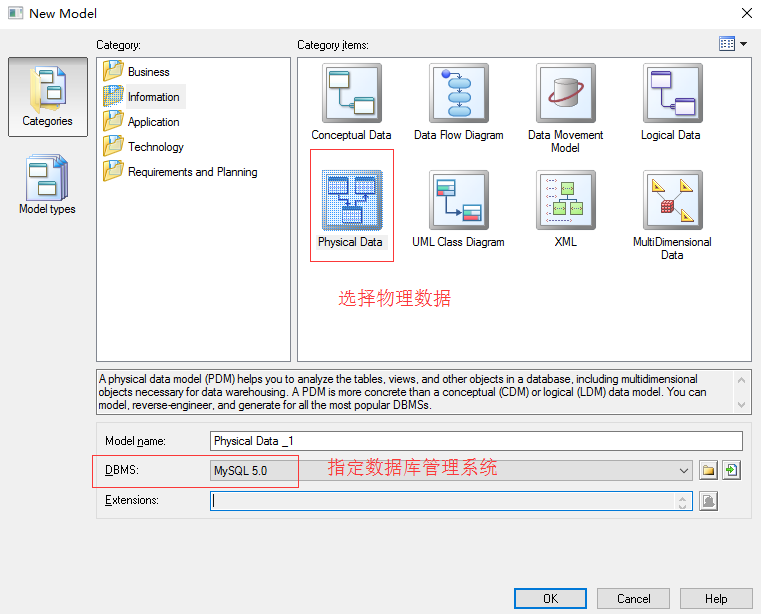

如下图，选择物理模型的同时指定数据库管理系统：

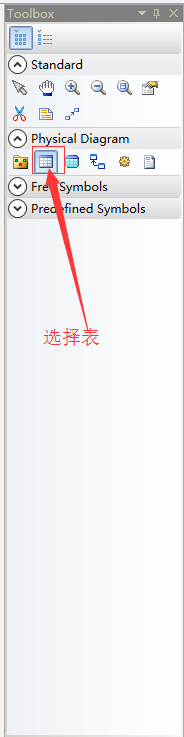

如下图，选择Table新建表,点击之后在中间位置点击一次即可，选择如下图剪刀上面的图片开始进行操作：

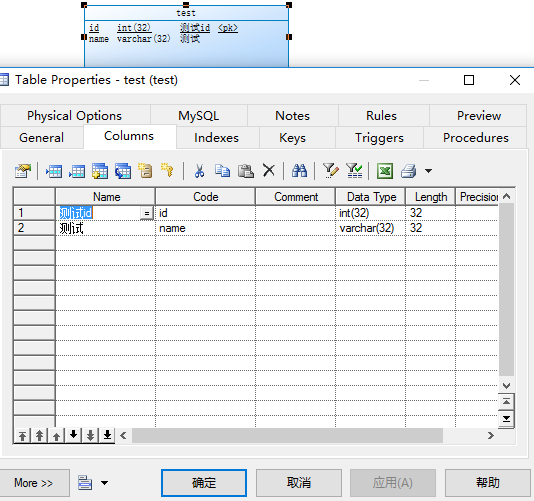

如下图，本次只演示一下，因此使用两个字段信息来演示，需要使用注解就是直接在Name列来描述Code的字段的作用：

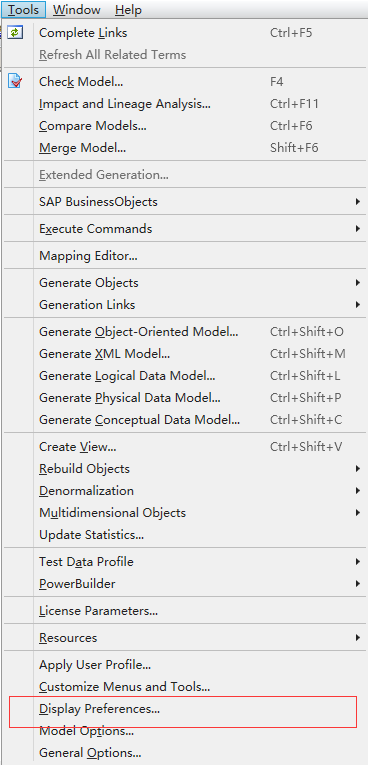

如下图,选择如下图进行视图里面的操作，接下里的操作如下图后面的图操作：

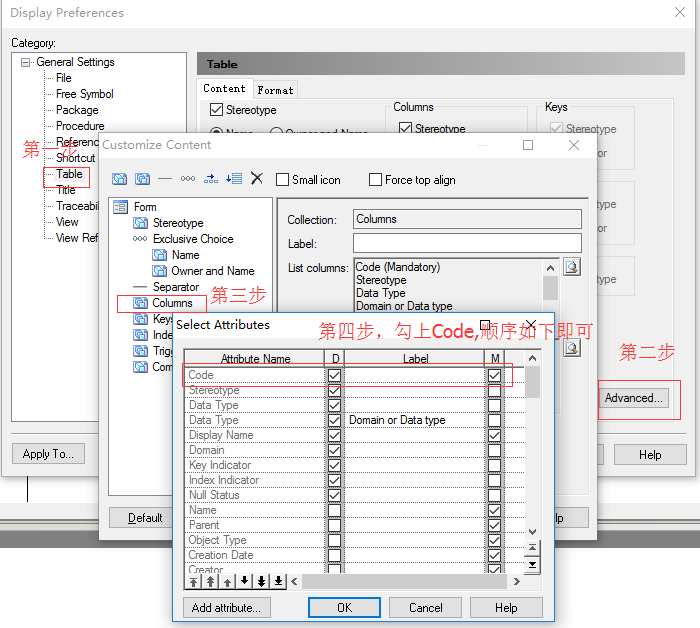

如下图，操作如下 Select Attributes视图，勾上CodeAttribute Name顺序如下即可：

如下图,满足了所需的要求:

如下图，在视图显示表的comment注释的操作：

如下图，选择合适的数据库系统：

如下图，表导出sql文件需要注意的一些问题：

导出SQL文件时，把Name列设置code列的注释，操作步骤如下：

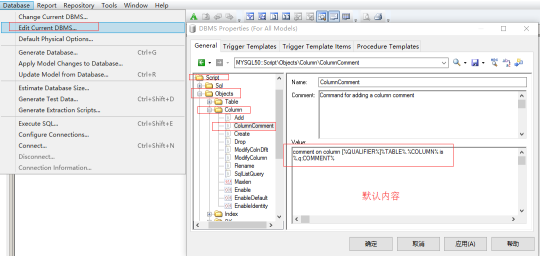

步骤一：Database->Edit Current DBMS,如上图。

步骤二：如下图：

方法一：

以上是默认内容：

以上是默认内容：

comment on column

[%QUALIFIER%]%TABLE%.%COLUMN% is
%.q:COMMENT%

改成：

comment on column [%QUALIFIER%]%TABLE%.%COLUMN% is
%.q:COLNNAME%

方法二：

操作：Database-->Edit Current DBMS，进入下图页面，

然后分别将

Script-->Objects-->Table-->TableComment

Script-->Objects-->Column-->ColumnComment

修改成

alter table [%QUALIFIER%]%TABLE% comment %.60qA:COMMENT%

alter table [%QUALIFIER%]%TABLE% modify column %COLUMN% %DATATYPE% comment %.60qA:COMMENT%

步骤三：解决当comment为空时，则不能生成注释的问题：

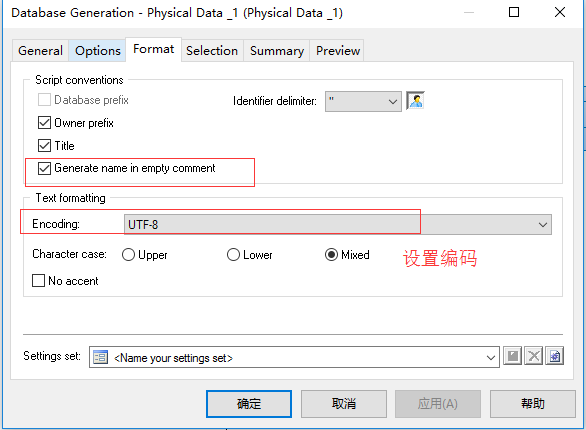

物理模型生产数据库时，Database->Generate Database..
在Format标签选项中，将Generate name in empty comment,勾选上，默认不勾选，同时设置编码Encoding防止乱码发生。

如下，有两个脚本的生成注释的作用：

把comment的内容替换成name列的内容

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

'   This   routine   copy   name   into   comment   for   each   table,   each   column   and   each   view
'   of   the   current   folder
Private   sub   ProcessFolder(folder)
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.comment   =   tab.name
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                        col.comment=   col.name
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.comment   =   view.name
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub

 把name列的内容替换成comment列的内容

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

Private   sub   ProcessFolder(folder)
On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.name   =   tab.comment
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                  if col.comment="" then
                  else
                        col.name=   col.comment
                  end if
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.name   =   view.comment
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub

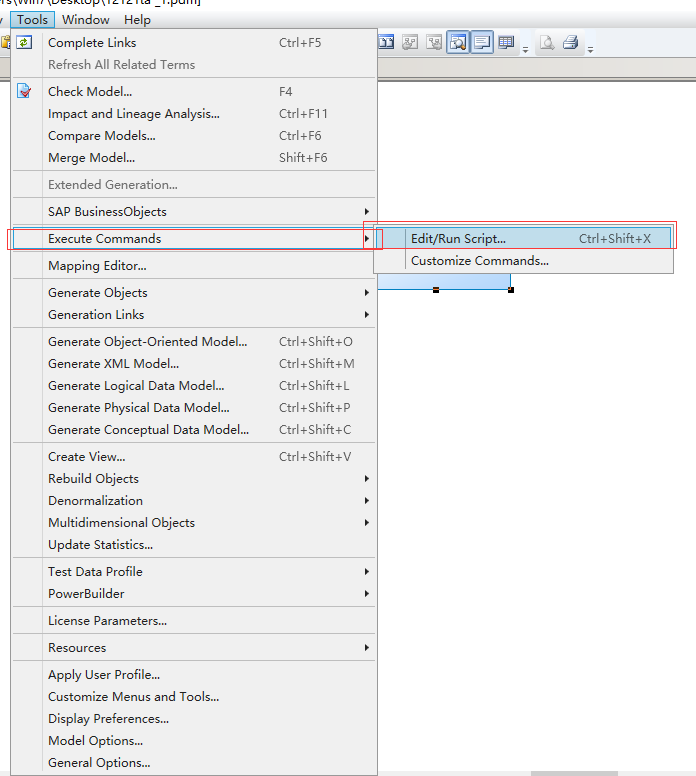

如下图，执行命令：

powerdesigner中给一主键设为自增型auto_increment，光标选中该列右键选择properties或者按快捷键 alt+enter,勾选Domain后面的Identity即可，然后查看preview
